نظرة عامة على المنتج
يتم تصنيع صمامات الكرة من الفلوروبلاستيك AOKAVI باستخدام مواد متقدمة من PTFE وPFA وPVDF، مصممة خصيصًا لنقل الوسائط عالية التآكل وعالية النقاوة. تضمن تحكمًا موثوقًا به، بدون تلوث، ومع تسريب صفري تحت ظروف التشغيل المتطلبة.
هيكل المنتج ومزايا
(I) تحليل الهيكل الأساسي
جسم الصمام: يستخدم عملية قولبة بالحقن متكاملة (قولبة بالضغط لـ PTFE/PFA، قولبة بالحقن + معالجة ثانوية لـ PVDF)، بدون لحامات، مما يمنع اختراق الوسائط المسببة للتآكل. يتم صقل الجدار الداخلي إلى خشونة سطحية Ra ≤ 0.8 ميكرومتر (PTFE/PVDF) و Ra ≤ 0.4 ميكرومتر (PFA)، مما يقلل من احتباس السوائل ويقلل من مخاطر الترسبات والتلوث.
الكرة والجذع:
الكرة: مشغولة بدقة من نفس مادة جسم الصمام. يتم صقل كرات PTFE/PFA بالماس (خشونة السطح Ra ≤ 0.02 ميكرومتر)، بينما تخضع كرات PVDF لخراطة عالية اللمعان نظرًا للصلادة الأعلى (Ra ≤ 0.05 ميكرومتر)، مما يضمن نسبة تلامس 99.5% مع مقعد الصمام لمنع التسريب.
الجذع: تصميم مغلف بـ PTFE يمنع تلامس المعدن مع السائل؛ مقترن بحشوة عزل من PTFE المقوى، يوازن بين أداء العزل وسلاسة التشغيل. عزم التشغيل ≤ 8 نيوتن・متر (لمواصفات DN15).
مكونات العزل: تستخدم حلقات O من الفلوروبوليمر الكامل (PTFE/PFA) أو حشيات PVDF مدمجة بالقولبة، محللة محل حواجز المطاط التقليدية. لا تتعرض للشيخوخة، لا تطلق مواد، متوافقة مع نطاق درجة حرارة من -200°م إلى 260°م. عمر العزل ≥ 8000 دورة فتح-إغلاق.
(II) المزايا الهيكلية
تصميم مقاوم للتلوث: جميع الأجزاء الملامسة للسائل من الفلوروبلاستيك، بدون أيونات معدنية أو مواد متطلقة من المطاط، تفي بمتطلبات السوائل الإلكترونية (نقاوة مستوى PPT) والصيدلانية (المعقمة).
ترقية مقاومة التآكل: تغطية 100% بالفلوروبلاستيك من الجسم إلى حواجز العزل. لا تظهر تآكلًا بعد 1000 ساعة من الغمر في حمض الكبريتيك 50% أو حمض الهيدروفلوريك 20%، مما يقدم عمرًا مقاومًا للتآكل يزيد عن 10 أضعاف صمامات الفولاذ المقاوم للصدأ.
راحة التثبيت: مواصفات توصيل عالمية تسمح باستبدال صمامات المعدن الحالية (مثل صمامات الكرة 316L) مباشرة بدون تعديل أبعاد خط الأنابيب. التصميم خفيف الوزن (مثل صمام الكرة PFA DN15 يزن 120 جرام فقط) يقلل الحمل على خط الأنابيب.
ضمان عمر طويل: مواد الفلوروبلاستيك تقاوم الشيخوخة والإجهاد. عمر الخدمة ≥ 10,000 دورة فتح-إغلاق تحت الظروف العادية، 5 أضعاف صمامات البلاستيك PP العادية.
المعايير الفنية
البند | صمام الكرة PTFE* | صمام الكرة PFA* | صمام الكرة PVDF* |
القطر الاسمي (DN) | DN2~DN25 (1/8"~1") | DN2~DN25 (1/8"~1") | DN2~DN25 (1/8"~1") |
الضغط الاسمي (PN) | 0.6~1.0 ميغاباسكال @درجة حرارة الغرفة (ينخفض إلى 0.3 ميغاباسكال @260°م) | 0.6~1.0 ميغاباسكال @درجة حرارة الغرفة (ينخفض إلى 0.4 ميغاباسكال @260°م) | 1.0~1.6 ميغاباسكال @درجة حرارة الغرفة (ينخفض إلى 0.6 ميغاباسكال @150°م) |
نوع التوصيل | ملولب داخلي (NPT/BSPT), جراب (Ferrule), شفة (Flange) | ملولب داخلي (NPT/BSPT), جراب, شفة | ملولب داخلي (NPT/BSPT), جراب, شفة |
معدل التسرب (اختبار الهيليوم) | ≤1×10⁻⁶ مل/دقيقة (25°م, 1 ميغاباسكال) | ≤5×10⁻⁷ مل/دقيقة (25°م, 1 ميغاباسكال) | ≤1×10⁻⁶ مل/دقيقة (25°م, 1 ميغاباسكال) |
عزم التشغيل (DN15) | ≤8 نيوتن・متر (درجة حرارة الغرفة) | ≤7 نيوتن・متر (درجة حرارة الغرفة, متانة أفضل) | ≤9 نيوتن・متر (درجة حرارة الغرفة, صلادة أعلى) |
السوائل المناسبة | السوائل المسببة للتآكل في درجات الحرارة العالية, كواشف المختبر | الكيماويات من الدرجة الإلكترونية, السوائل الصيدلانية المعقمة | سوائل العمليات الكيميائية, مياه الصرف الصحي البيئية, مياه البحر |
معايير الاعتماد | ISO 9001 والمعايير ذات الصلة |
|
|
*ملاحظة: يمكن أن تختلف تصنيفات الضغط ودرجة الحرارة المحددة لصمامات الفلوروبلاستيك بناءً على الحجم والتصميم والدرجة البوليمرية المحددة. القيم أعلاه هي أمثلة نموذجية. دائمًا استشر مواصفات الشركة المصنعة للمنتج الدقيق. |
|
|
|
سيناريوهات التطبيق
(I) عرض سيناريو الصناعة
صناعة أشباه الموصلات • توصيل الكيماويات الإلكترونية
الشرط: مصنع أشباه موصلات يوزع حمض الهيدروفلوريك الإلكتروني (HF, تركيز 49%), درجة الحرارة 25°م, الضغط 0.4 ميغاباسكال, يتطلب عدم إطلاق أيونات معدنية.
الحل: تم اختيار صمام كرة PFA بتوصيل جراب (DN10), مع حواجز عزل من الفلوروبوليمر الكامل.
النتيجة: عمل بشكل مستمر لمدة 18 شهرًا بدون تسريب, إطلاق الأيونات < 0.01 ميكروغرام/مل, مستوفيًا متطلبات معالجة الرقائق 12 بوصة, محللاً محل صمام الكرة 316L الأصلي (تآكل وتسرب بعد 3 أشهر).
الصناعة الكيميائية • خطوط المواد الخام شديدة التآكل
الشرط: مصنع كيميائي ينقل محلول حمض الكبريتيك 50%, درجة الحرارة 80°م, الضغط 0.6 ميغاباسكال.
الحل: تم اختيار صمام كرة PTFE بشفة (DN20), بسمك جدار جسم محسن 8مم.
النتيجة: عمل لمدة 12 شهرًا بدون تآكل أو تشوه, تشغيل سلس, انخفضت تكاليف الصيانة بنسبة 70%.
صناعة حماية البيئة • أنظمة معالجة مياه الصرف الصحي
الشرط: شركة بيئية تعالج مياه الصرف الصحي الحمضية (درجة الحموضة 2.5) تحتوي على أيونات المعادن الثقيلة (Cr⁶⁺, Ni²⁺), درجة الحرارة 40°م, الضغط 1.0 ميغاباسكال.
الحل: تم اختيار صمام كرة PVDF ملولب (DN15), مصمم لمقاومة العوامل الجوية.
النتيجة: عمل في الخارج لمدة 24 شهرًا بدون شيخوخة, مقاومة ممتازة للأشعة فوق البنفسجية, محللاً محل صمام الكرة PP الأصلي (تشقق بعد 6 أشهر).
(II) مقارنة حلول السيناريو
نقطة ألم العميل | حل الصمام التقليدي (304/PP) | حل صمام الكرة الفلوروبلاستيك AOKAVI | نقاط التمييز الرئيسية |
التسرب مع الوسائط شديدة التآكل | تسرب بسبب التآكل في 3~6 أشهر, صيانة متكررة | مادة PTFE/PFA/PVDF, 12~18 شهرًا بدون تسرب | مادة الفلوروبلاستيك الكاملة تقاوم التآكل, لا تلامس معدن |
تلوث السوائل عالية النقاوة | إطلاق أيونات المعدن/المطاط يتجاوز المعايير | إطلاق منخفض للغاية, محتوى الأيونات < 0.01 ميكروغرام/مل | تلامس كامل للسائل مع الفلوروبلاستيك, بدون تلوث خارجي |
التشوه تحت درجات الحرارة القصوى | يلين في درجة الحرارة العالية (>100°م) / يتشقق في درجة الحرارة المنخفضة (<-20°م) | تشغيل مستقر من -200°م إلى 260°م, بدون تشوه | نطاق درجة حرارة واسع للفلوروبلاستيك, مقاوم لدرجات الحرارة العالية والمنخفضة |
دليل الاختيار
(I) طريقة اختيار المادة في ثلاث خطوات
الخطوة 1: تحديد المادة بناءً على درجة الحرارة
درجة الحرارة > 150°م أو < -40°م: اختر PTFE أو PFA (يتحمل من -200°م إلى 260°م).
درجة الحرارة ≤ 150°م و ≥ -40°م: اختر PVDF (تكلفة أقل, قوة أعلى).
الخطوة 2: تحديد المادة بناءً على النقاوة
سيناريوهات أشباه الموصلات, الصيدلانية المعقمة: اختر PFA (إطلاق منخفض للغاية, يتوافق مع معايير مثل ASME BPE).
السيناريوهات الكيميائية العامة, البيئية: اختر PTFE أو PVDF (يلبي النقاوة العامة).
الخطوة 3: تحديد المادة بناءً على المتانة الميكانيكية
التبديل عالي التردد (≥10 مرات/يوم), تتطلب مقاومة عالية للاهتراء: اختر PVDF (أعلى متانة, مقاومة ممتازة للاهتراء).
التبديل منخفض التردد, سيناريوهات درجة الحرارة العالية: اختر PTFE/PFA (مقاومة متفوقة لدرجة الحرارة).
(II) أداة مبسطة لاختيار المواصفات
معاملات التشغيل | المادة الموصى بها | القطر الاسمي الموصى به | طريقة التوصيل | السيناريو المنطبق |
نقاوة عالية (إلكتروني/صيدلاني), T≤260°م | PFA | 2~15 | جراب / ملولب | الكيماويات الإلكترونية لأشباه الموصلات, السوائل الصيدلانية المعقمة |
تآكل شديد في درجة حرارة عالية (T≤260°م), مثلاً, حمض الكبريتيك/الهيدروفلوريك | PTFE | 10~25 | شفة / ملولب | المواد الخام المسببة للتآكل في درجات الحرارة العالية في الكيماويات, كواشف المختبر |
تآكل شديد في درجة حرارة متوسطة (T≤150°م), تبديل عالي التردد | PVDF | 15~25 | ملولب / شفة | مياه الصرف الصحي البيئية, تحلية مياه البحر, خطوط الأنابيب الكيميائية متوسطة الحرارة |
الأسئلة الشائعة (FAQ)
س: ما هي الاختلافات في المظهر والتوصيلات بين صمامات الكرة من PTFE وPFA وPVDF؟
ج: الاختلافات الأساسية تكمن في المظهر البصري وتفاصيل التوصيل المحددة:

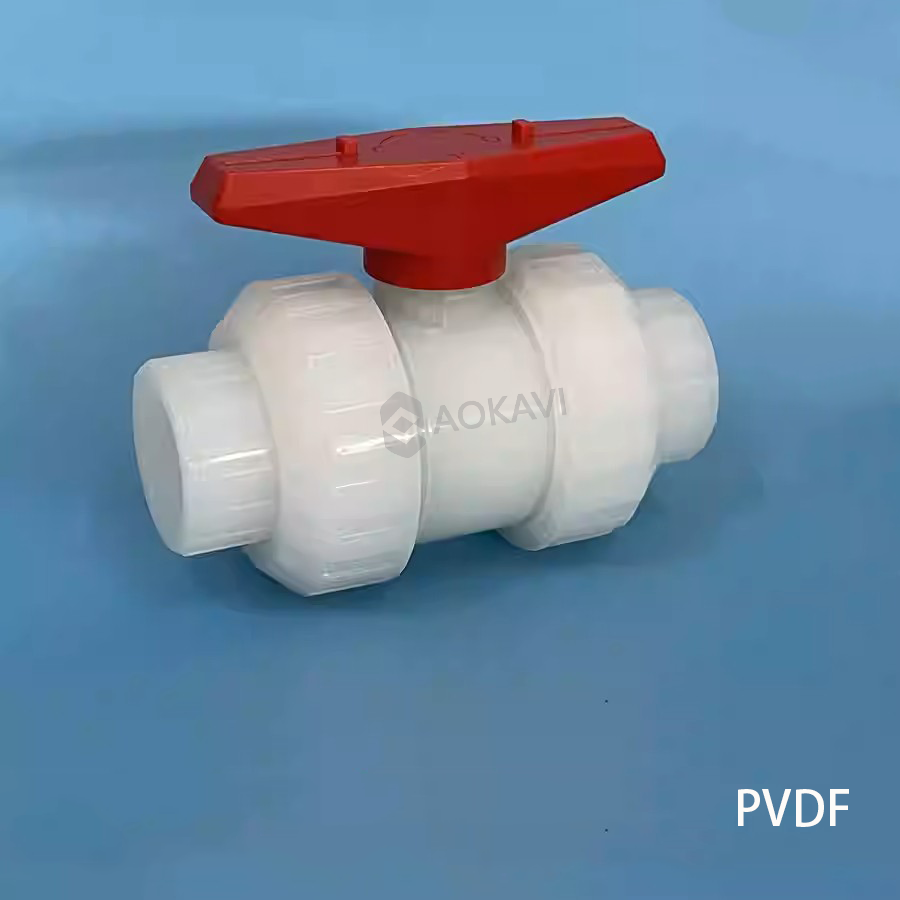

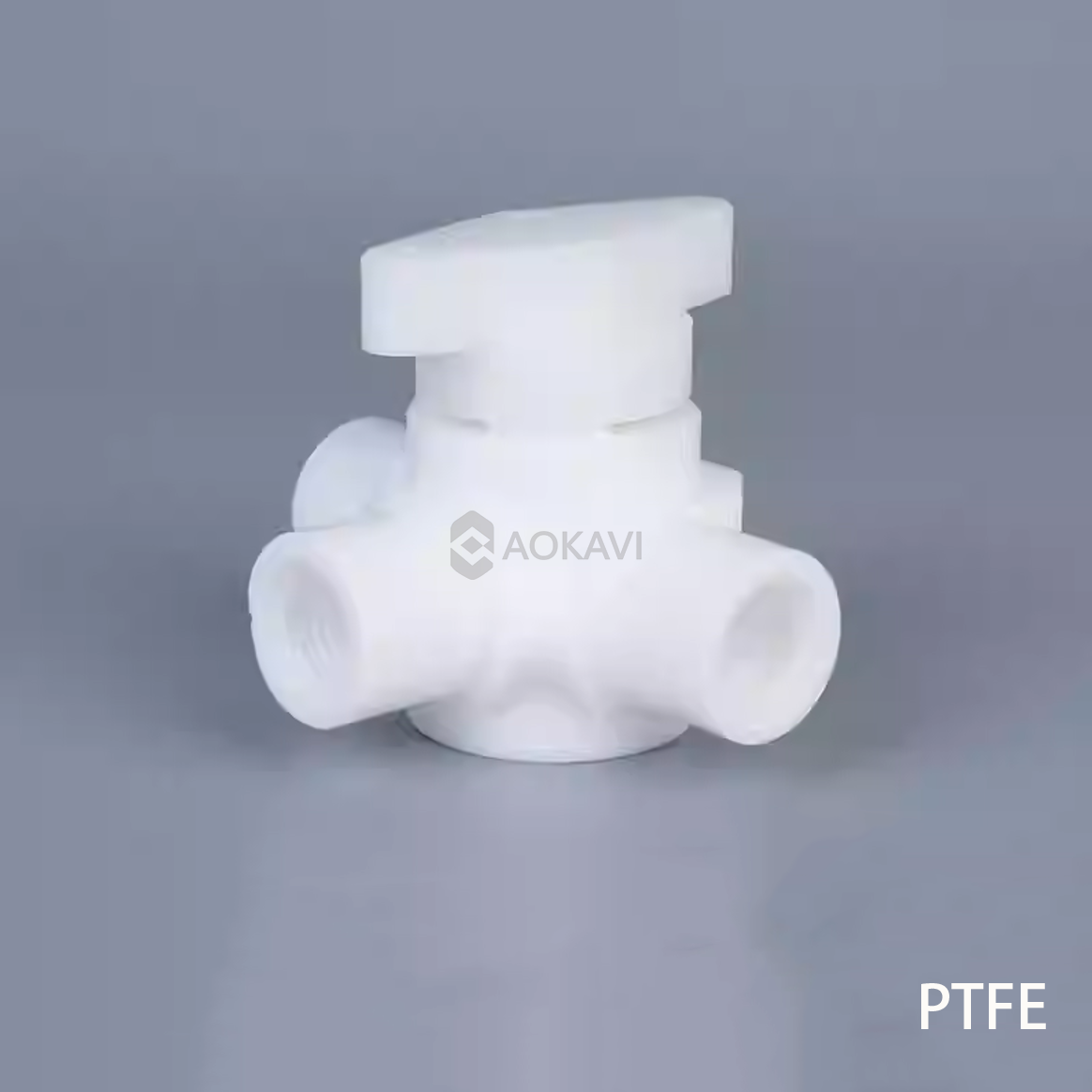

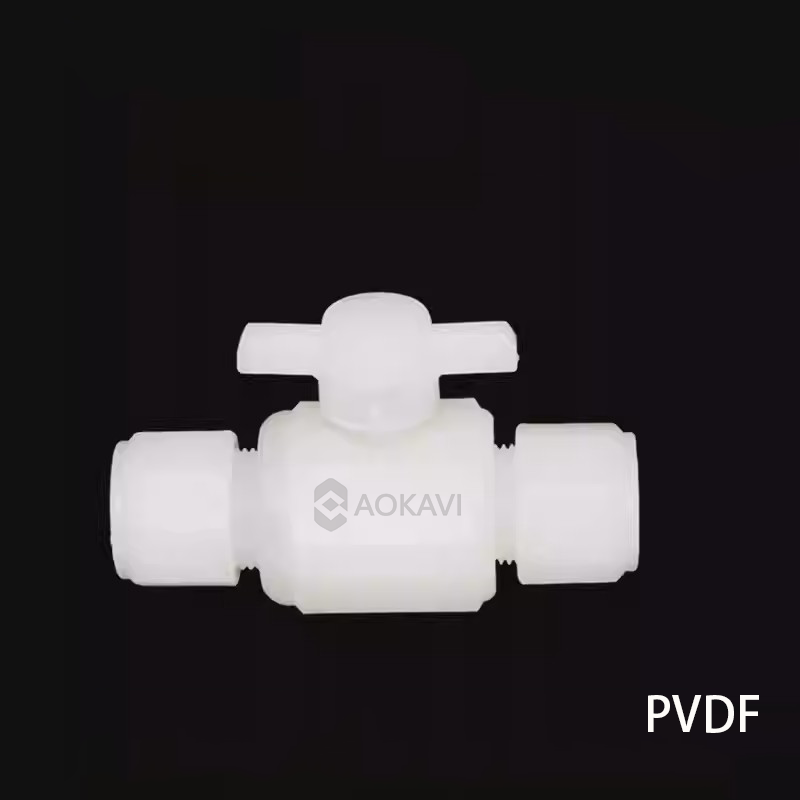

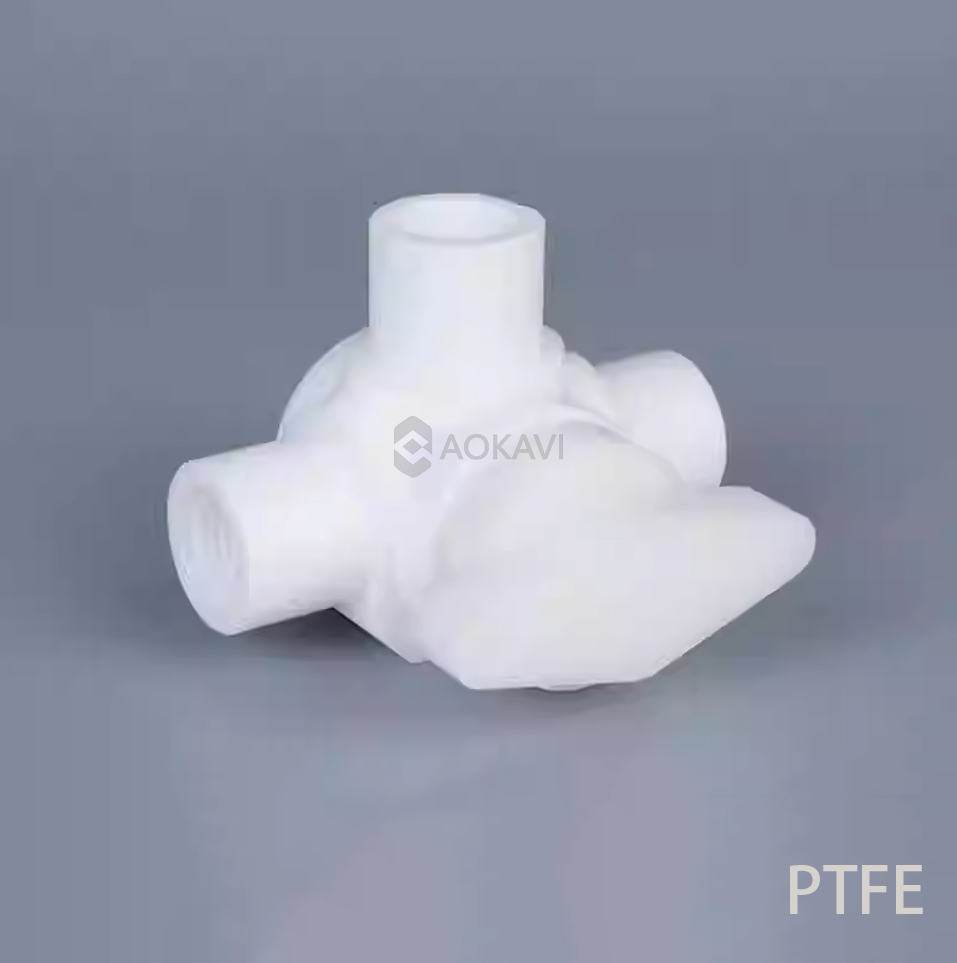

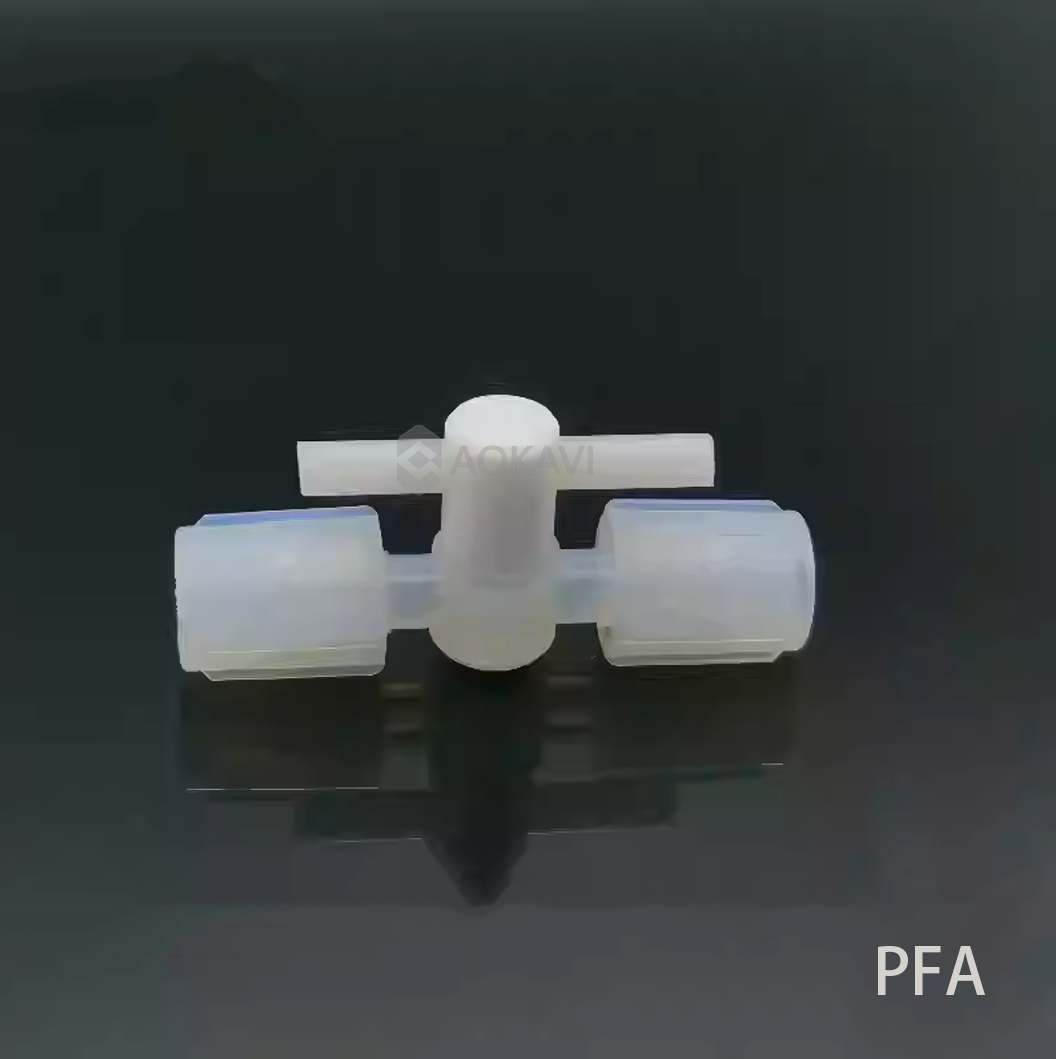

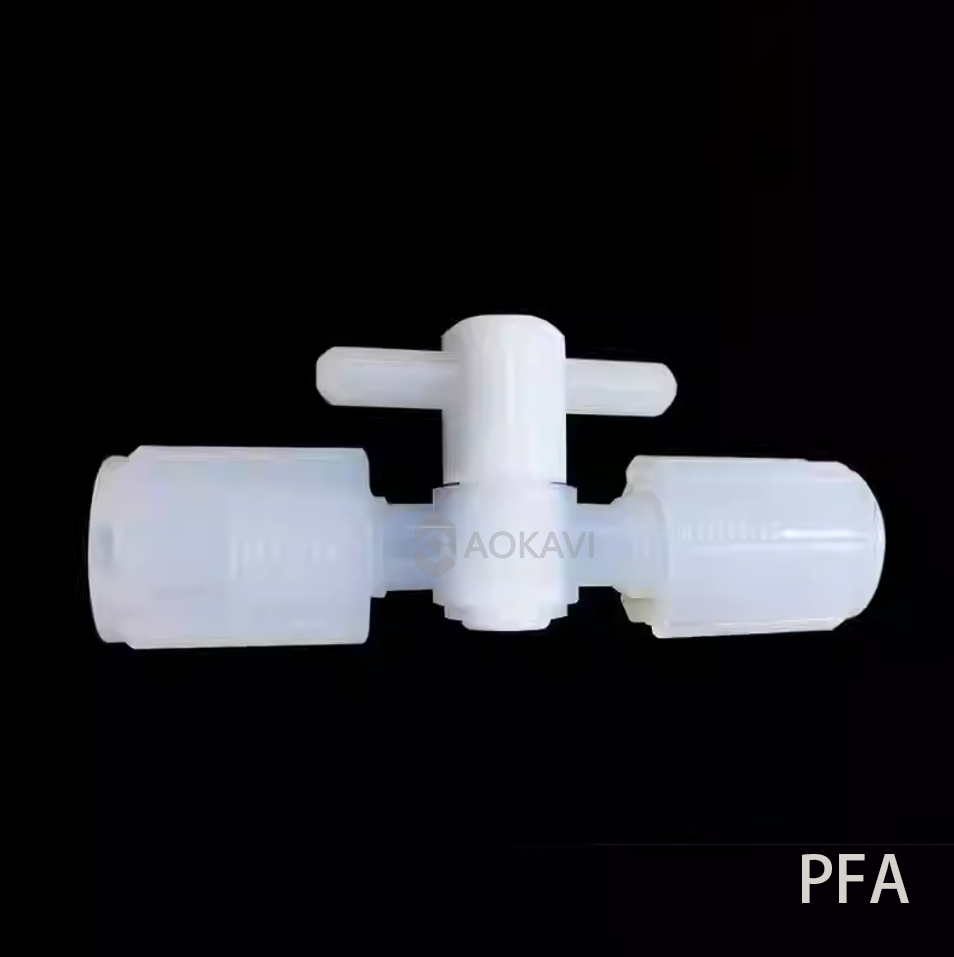

الاختلافات في المظهر: صمامات PTFE شبه شفافة, بيضاء مصفرة مع تشطيب غير لامع قليلاً, وحواف الجسم مستديرة إلى حد ما بسبب القولبة. صمامات PFA شفافة بالكامل, تسمح برؤية الكرة الداخلية ومسار التدفق, مع سطح عالي اللمعان. صمامات PVDF معتمة بيضاء أو رمادية فاتحة, لها سطح أملس عالي اللمعان, وحواف الجسم أكثر حدة وقائمة بسبب الصلادة الأعلى.
الاختلافات في التوصيل: مواصفات التوصيل (أحجام الخيوط, أقطار الجراب, أبعاد الشفة) للمواد الثلاثة قابلة للتبادل بالكامل (مثلاً, واجهة الخيط DN15 هي 1/2" NPT للجميع). ومع ذلك, هناك اختلافات في التفاصيل: الجدران الداخلية لتوصيل صمامات PFA مصقولة إلى Ra ≤ 0.4 ميكرومتر (لنقاوة عالية, تقليل الاحتباس), بينما PTFE/PVDF هي Ra ≤ 0.8 ميكرومتر. توصيلات صمامات PVDF, بسبب المتانة الأعلى, لها ملفات خيوط أكثر سمكًا بنسبة 10% (تعزيز مقاومة الاهتراء), مناسبة للتثبيت/الإزالة المتكرر.
س: هل يمكن استخدام صمامات الكرة الفلوروبلاستيك في الهواء الطلق؟ هل ستبلى؟
ج: هذا يعتمد على المادة: صمامات الكرة من مادة PVDF تمتلك مقاومة ممتازة للعوامل الجوية (مقاومة للأشعة فوق البنفسجية, الأوزون) ويمكن تثبيتها مباشرة في الهواء الطلق, عادة لا تظهر شيخوخة أو تشقق لمدة 24 شهرًا تحت الظروف العادية. مواد PTFE/PFA لها مقاومة عامة للعوامل الجوية; التثبيت في الهواء الطلق يتطلب حاجبًا من الشمس/المطر (تجنب التعرض المباشر المطول/المطر) لمنع احتمالية شيخوخة طفيفة للسطح (لا تؤثر على أداء العزل).
س: كيف تختار بين صمام كرة فلوروبلاستيك وصمام إبرة فلوروبلاستيك؟
ج: يُعتمد الاختيار على احتياجات التحكم في التدفق:
اختر صمام الكرة لـ "الإغلاق السريع + التنظيم التقريبي" (مثلاً, عزل خط الأنابيب الرئيسي, نقل التدفق العالي). يعمل بدوران 90° للفتح/الإغلاق الكامل, مقدمًا كفاءة عالية.
اختر صمام الإبرة لـ "التنظيم الدقيق + التحكم الدقيق في التدفق" (مثلاً, التنقيط في المختبر, استقرار التدفق المنخفض). يستخدم جذعًا مخروطيًا للضبط الدقيق, مقدمًا دقة عالية (±0.2%).
مثال: استخدم صمام كرة للتحكم في تدفق الخط الرئيسي وصمامات إبرة لتنظيم تدفق الخط الفرعي, مكونًا استراتيجية مجتمعة "صمام كرة للرئيسي, صمام إبرة للفرعي".
