نظرة عامة على المنتج
صمام الإبرة الدقيق للتحكم الدقيق من الفولاذ المقاوم للصدأ 316L من AOKAVI هو صمام دقيق تم تطويره خصيصًا للتحكم الدقيق في التدفقات الدقيقة وسيناريوهات تثبيت ضغط التدفق المنخفض. يتميز بهيكل ذو تسريب منخفض للغاية وخيوط دقيقة عالية الدقة، مما يحقق دقة وموثوقية لا مثيل لهما في التنظيم. يدعم التخصيص مع سبائك خاصة متنوعة لتلبية متطلباتك التشغيلية الأكثر تفرداً.
هيكل المنتج ومزايا
(I) تحليل الهيكل الأساسي
جسم الصمام: مصنوع من الفولاذ المقاوم للصدأ 316L باستخدام التشكيل بالطرق المتكامل، مما يلغي عيوب الصب مثل الثقوب الرملية وثقوب النفخ. يمتلك مسار تدفق الجسم "تصميم مخروطي تقليص" لتقليل احتباس السوائل وضمان تدفق دقيق مستقر.
قلب الصمام وجذع الصمام:
قلب الصمام: مشغل بدقة من نفس مادة الجسم، السطح مصقول بالماس، يحقق نسبة تلامس 99.8% مع مقعد الصمام للحصول على عزل دقيق أثناء التنظيم الدقيق.
جذع الصمام: هيكل متدرج، مقترن بآلية نقل "مقبض معاير + لولب القيادة" للتحكم الدقيق في التدفق.
مكونات العزل: يستخدم حشوة مركبة من "متعدد رباعي فلورو الإيثيلين متعدد الطبقات + الجرافين المرن". صندوق الحشو له تصميم متدرج (عمق 15 ملم)، يوفر حجم حشو أكثر بنسبة 50% من صمامات الإبرة القياسية، موازنة أداء العزل وسلاسة التشغيل، وتجنب "الالتصاق الناتج عن احتكاك الحشو" أثناء الضبط الدقيق. غدة الحشو تتميز بتصميم عجلة القيادة لضبط ضيق الحشو بدقة، وإطالة عمر العزل.
واجهات التوصيل:

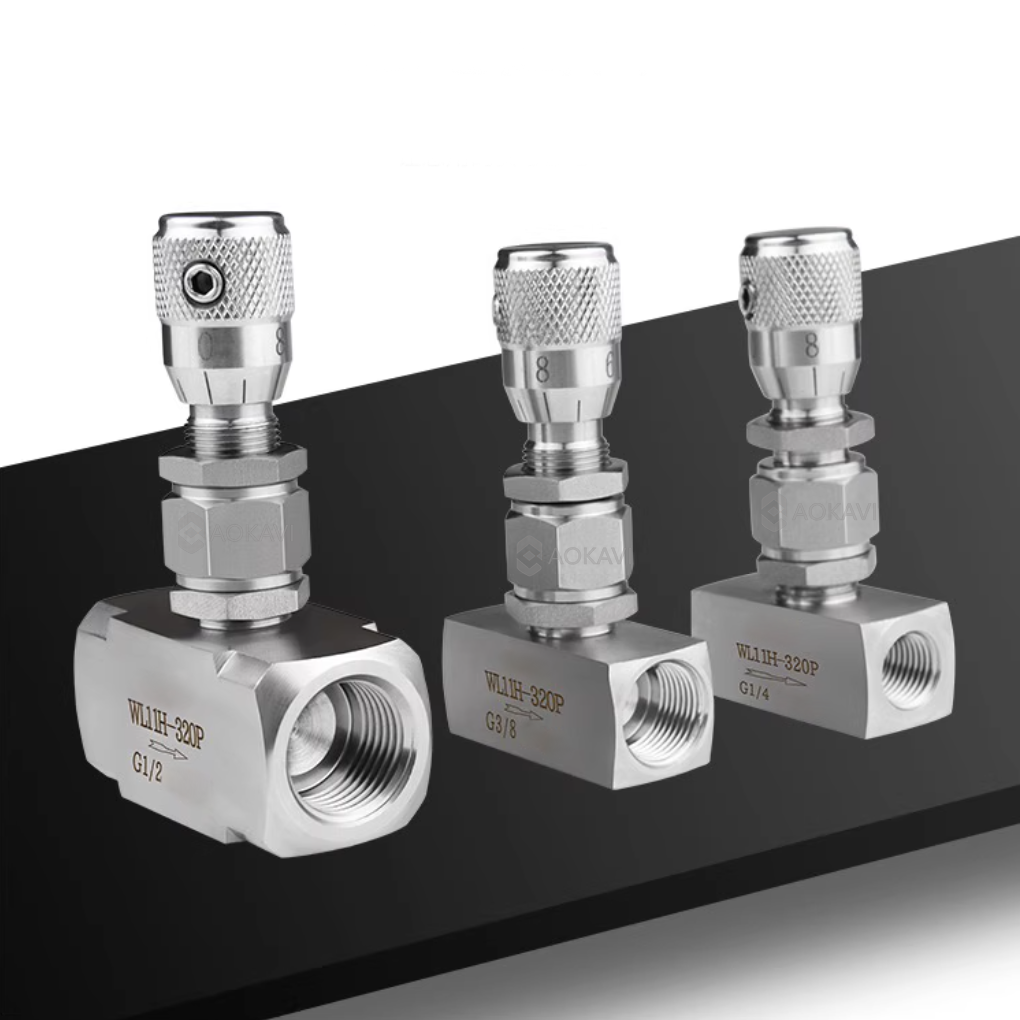

خيوط داخلية (NPT/BSPT)

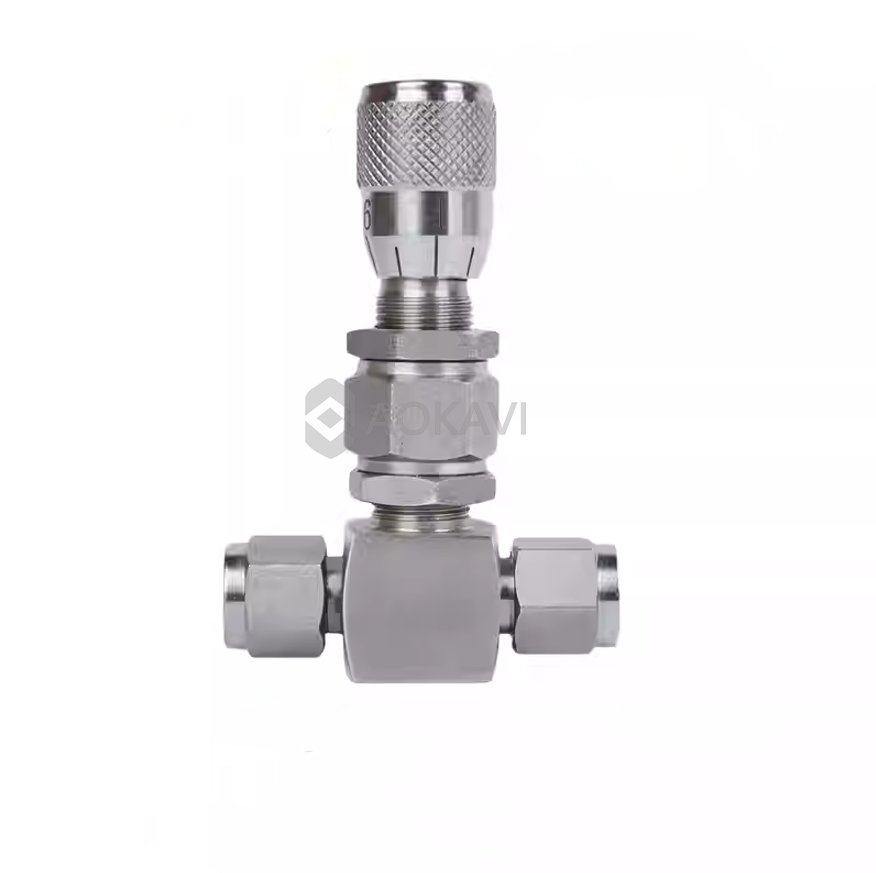

اتصال الجراب (Ferrule)
(II) المزايا الهيكلية
ترقية التنظيم الدقيق: يمكن التحكم في التدفق بدقة فائقة.
مقاومة التآكل وعمر طويل: مادة 316L توفر مقاومة جيدة للتآكل، مما يضمن المتانة.
توافق النظافة العالية: مناسب للتطبيقات التي تتطلب نقاء عالي للسوائل.
راحة التشغيل: سهل الاستخدام والضبط.
المعلمة الفنية | صمام الإبرة الدقيق للتحكم الدقيق من الفولاذ المقاوم للصدأ 316L | سبائك خاصة مخصصة (مثال C-276) |
ضغط العمل (ثابت) | 3000 رطل على البوصة المربعة | (يعتمد على السبيكة) |
الدقة | ±0.5% (ضمن التدفق المقنن) | (يعتمد على السبيكة) |
الحد الأدنى للتدفق | 0.1 لتر/ساعة | (يعتمد على السبيكة/المواصفات) |
حلقة العزل | PTFE | (يعتمد على السبيكة/التطبيق) |
طريقة الواجهة | القطر الخارجي: 3مم/4مم/6مم/8مم/10مم; الخيوط: 1/8" / 1/4" / 3/8" / 1/2" (NPT أو BSPT) | (قابل للتخصيص) |

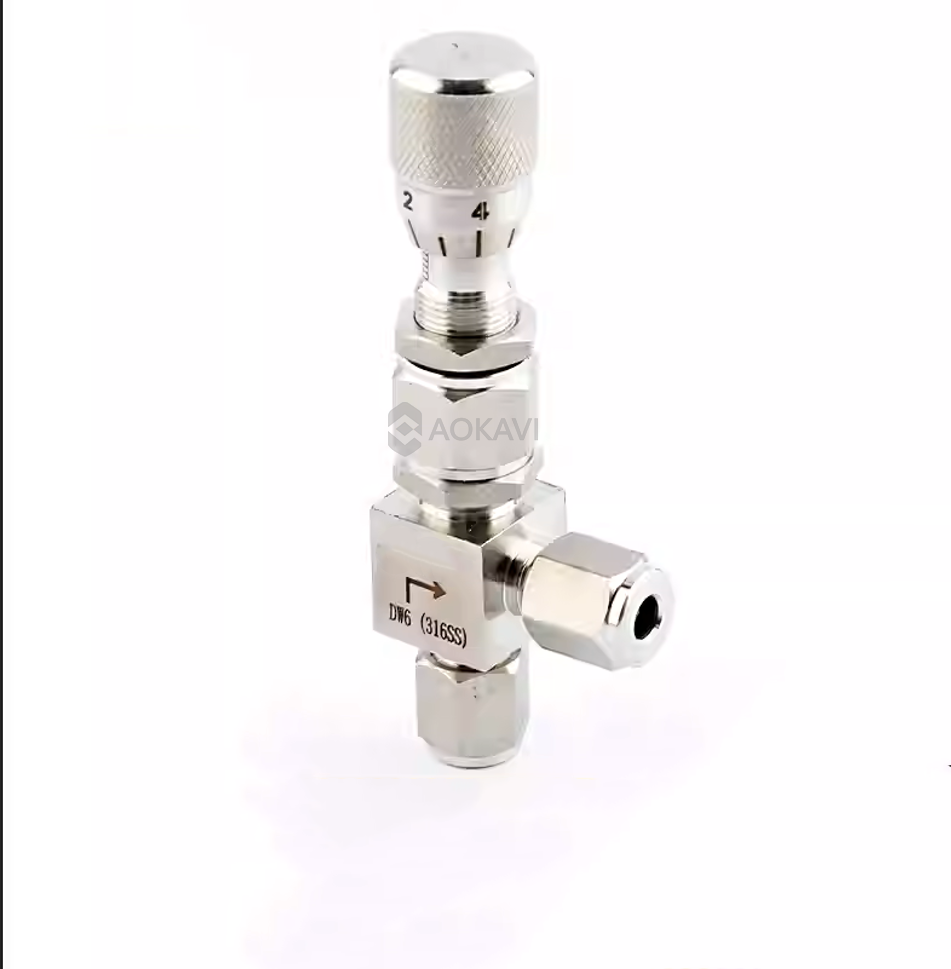

شكل المسار | مباشر / بزاوية قائمة | (قابل للتخصيص) |
نطاق درجة الحرارة (الاستخدام المستمر) | -196°م ~ 450°م | -196°م ~ 600°م (مثلاً، لـ C-276) |
السوائل المناسبة | الأحماض والقلويات الضعيفة، كواشف المختبرات، السوائل المعقمة الصيدلانية، الكيماويات الإلكترونية | الوسائط شديدة التآكل، السوائل عالية الحرارة، وسائط الأكسدة والاختزال |
الاتصال | خيوط داخلية (NPT/BSPT)، جراب | (قابل للتخصيص) |
المعايير الفنية |
|
|
سيناريوهات التطبيق
(I) عرض سيناريو الصناعة
المختبر • التنقيط في التفاعل الكيميائي
الشرط: مختبر جامعي يجري تجارب التنقيط الدقيق للعامل المساعد، الوسط هو حمض الهيدروكلوريك المخفف (10%)، درجة الحرارة 25°م، الضغط 0.2 ميغاباسكال، يتطلب التحكم في معدل التنقيط عند 0.05 مل/دقيقة.
الحل: تم اختيار صمام إبرة دقيق للتحكم الدقيق بفتحة داخلية 316L (DN1, 1/32" NPT)، مقترن بمقبض قفل معاير.
النتيجة: خطأ معدل التنقيط ≤ ±0.005 مل/دقيقة، تحسن قابلية تكرار التجربة بنسبة 90%، استبدال صمام الإبرة العادي الأصلي (خطأ ±0.05 مل/دقيقة)، تحسن بشكل كبير استقرار البيانات التجريبية.
أشباه الموصلات • توصيل مقاوم الضوء
الشرط: عملية التصوير الضوئي في مصنع أشباه موصلات لرقائق 12 بوصة، توصيل مقاوم ضوء إلكتروني (لزوجة 50 سنتي بواز)، درجة الحرارة 23°م، الضغط 0.3 ميغاباسكال، يتطلب عدم ترشيح أيونات معدنية.
الحل: صمام إبرة دقيق للتحكم الدقيق مخصص من Inconel 625 باتصال جراب (DN2, جراب 6مم)، الجدار الداخلي مصقول إلى Ra ≤ 0.2 ميكرومتر.
النتيجة: ترشيح الأيونات < 0.001 ميكروغرام/مل، وصلت انتظامية طلاء مقاوم الضوء إلى 99.9%، مستوفية متطلبات عمليات أشباه الموصلات المتقدمة.
الصيدلاني • جرعات السوائل المعقمة
الشرط: نقل محلول مضاد حيوي في ورشة عمل معقمة صيدلانية، درجة الحرارة 37°م، الضغط 0.4 ميغاباسكال، يتطلب تحكم دقيق في التدفق عند 0.5 لتر/ساعة، متوافق مع معايير GMP.

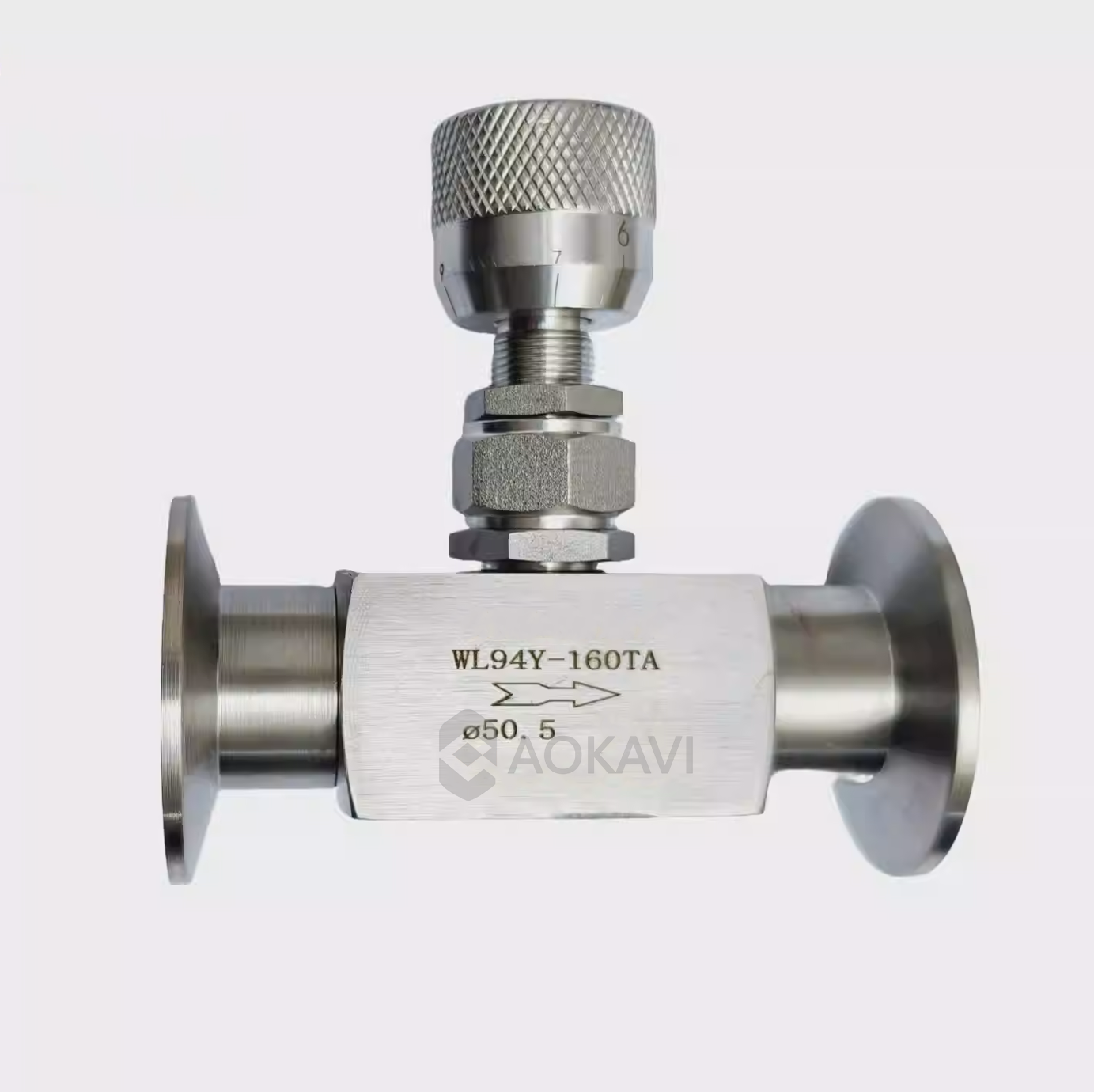

الحل: تم اختيار صمام إبرة دقيق للتحكم الدقيق 316L بشفة (DN6)، مقترن بمشغل هوائي للتنظيم الآلي.
النتيجة: خطأ تحكم التدفق ≤ ±0.005 لتر/ساعة، لا تلوث للسائل، اجتياز مراجعة الـ FDA الموقعية.
(II) مقارنة حلول السيناريو
نقطة ألم العميل | حل صمام الإبرة العادي التقليدي | حل صمام الإبرة الدقيق للتحكم الدقيق AOKAVI | نقاط التمييز الرئيسية |
دقة تنظيم دقيق منخفضة | خطأ ±1%~±5%، لا يلبي التحكم بالميكرولتر | خطأ ±0.1%، أدنى تدفق 0.01 لتر/ساعة | قلب مخروطي 1:50 + شوط دقيق 0.02مم/خطوة |
تسرب في التدفق الدقيق | معدل التسرب ≤1×10⁻⁶ مل/دقيقة، يلوث الوسط | معدل التسرب ≤1×10⁻⁹ مل/دقيقة، تسرب شبه صفري | حشوة مركبة متعددة الطبقات + وجه عزل مصقول بدقة |
ضعف القدرة على التكيف للظروف (تآكل شديد/درجة حرارة عالية) | مادة 304 تتآكل خلال 3~6 أشهر، لا تتحمل >200°م | 316L / سبائك خاصة، 12~24 شهرًا بدون تآكل، تتحمل ≤650°م | مواد خاصة كاملة ملامسة للسائل، نطاق درجة حرارة واسع ومقاومة للتآكل |
دليل الاختيار
(I) نصيحة اختيار المادة
الاختيار الأساسي (الفولاذ المقاوم للصدأ 316L):
السيناريوهات القابلة للتطبيق: تآكل ضعيف (درجة الحموضة 4-10)، درجة الحرارة ≤ 450°م، متطلبات نظافة عالية (صيدلاني / غذائي / إلكتروني).
الوسائط النموذجية: الأحماض/القلويات المخففة، كواشف المختبرات، السوائل المعقمة، الكيماويات الإلكترونية (غير شديدة التآكل).
اختيار مخصص لسبائك خاصة:

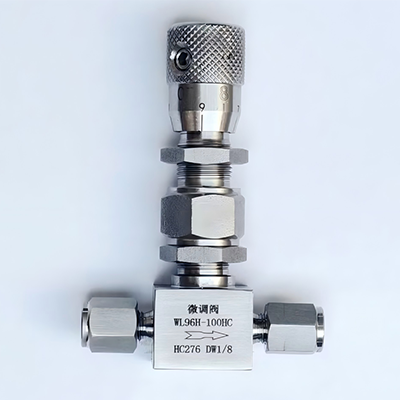

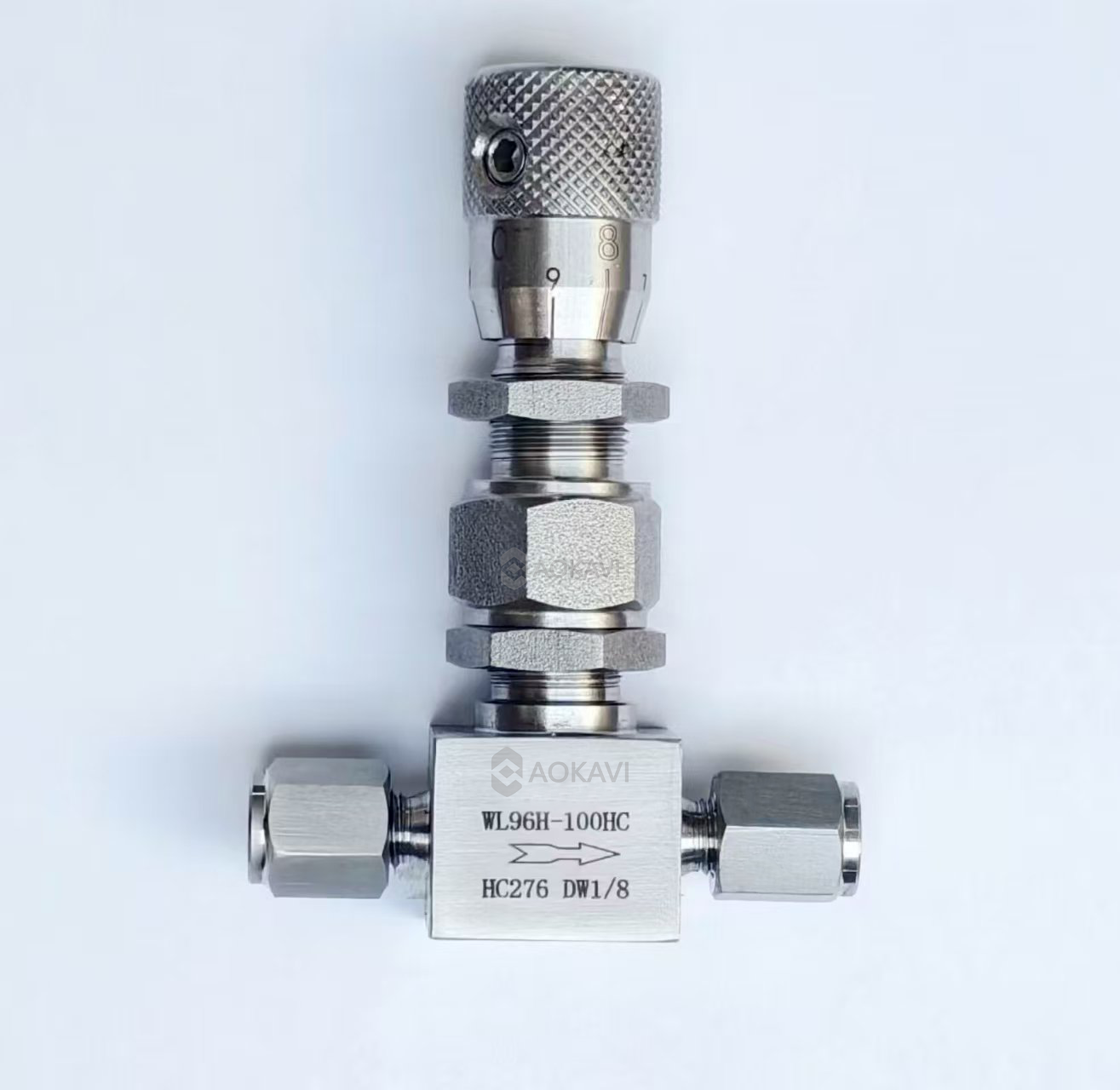

تآكل شديد (حمض الهيدروكلوريك / حمض الهيدروفلوريك / أحماض مختلطة) → اختر Hastelloy C-276.
درجة حرارة عالية (>450°م) + تآكل → اختر Inconel 625.
بيئة تحتوي على أيونات Cl⁻ (مياه البحر / محلول ملحي) → اختر الفولاذ المقاوم للصدأ ثنائي الطور 2205.
أكسدة قوية (حمض النيتريك / حمض الكروميك) + خفيف الوزن → اختر سبيكة التيتانيوم TA2.
(II) خطوات اختيار المواصفات
حدد الحد الأدنى للتدفق المسيطر عليه: حدد أصغر معدل تدفق يحتاج إلى تنظيم دقيق.
حدد طريقة التوصيل: اختر بناءً على نظام الأنابيب (مثل، ملولب، جراب، بشفة).
أكد على المتطلبات الإضافية: حدد احتياجات الأتمتة (المشغلات)، الشهادات الخاصة (GMP, SEMI)، أو ميزات أخرى محددة.
الأسئلة الشائعة (FAQ)
س: ما هو الفرق الهيكلي الأساسي بين صمام الإبرة الدقيق للتحكم الدقيق وصمام الإبرة العادي؟
ج: هناك اختلافات كبيرة في الهيكل الأساسي:
صمام الإبرة الدقيق للتحكم الدقيق: يستخدم خيوط ذات درجة فائقة الدقة، شوط الجذع قصير جدًا (عادة 0.5 ملم/دورة)، يتطلب دورات متعددة من الفتح الكامل إلى الإغلاق الكامل، محسن خصيصًا للتنظيم الدقيق.
صمام الإبرة العادي: يستخدم خيوط ذات درجة قياسية، شوط الجذع أطول (عادة 2-3 ملم/دورة)، يتطلب فقط بضع دورات لتشغيل الفتح/الإغلاق الكامل، يستخدم ** principally** للفتح/الإغلاق والتنظيم الخشن.
س: هل يمكن استخدام صمام الإبرة الدقيق للتحكم الدقيق من الفولاذ المقاوم للصدأ 316L في بيئات مياه البحر؟ هل سيحدث تآكل نقر؟
ج: يمكن للفولاذ المقاوم للصدأ 316L تحمل بيئات الكلوريد الخفيفة بتركيز أيونات Cl⁻ ≤ 1000 جزء في المليون (مثل، مياه عذبة + كمية صغيرة من الملح). ومع ذلك، فإن تركيز أيونات Cl⁻ في مياه البحر هو عادة ≥ 18000 جزء في المليون، حيث يكون الاستخدام طويل الأمد عرضة للتآكل النقري. لسيناريوهات مياه البحر، يوصى بالتخصيص بمادة الفولاذ المقاوم للصدأ ثنائي الطور 2205 أو Hastelloy C-276. مقاومة التآكل النقري للفولاذ المقاوم للصدأ ثنائي الطور 2205 هي 5 أضعاف مقاومة 316L، مما يجعله مناسبًا بشكل مستقر لبيئات مياه البحر.
س: لماذا يتمتع صمام الإبرة الدقيق للتحكم الدقيق بدقة تنظيم أعلى؟
ج: الدقة العالية تأتي أساساً من:
الميزة الميكانيكية: الخيوط ذات الدرجة الدقيقة توفر نسبة تخفيض أعلى، مما يسمح بتحكم أدق.
تصميم قلب الصمام: يستخدم قلب إبرة شكل أدق وأطول وأكثر دقة يتناسب بشكل أكثر إحكامًا مع المقعد.
التغذية الراجعة التشغيلية: غالبًا ما يكون مزودًا بعجلة قيادة معايرة، مما يوفر تغذية راجعة دقيقة بصرية ولمسية.
س: ما هي معلمات ظروف التشغيل التي يجب توفيرها لتخصيص صمام إبرة دقيق للتحكم الدقيق من سبيكة خاصة؟
ج: يلزم أربعة أنواع أساسية من المعلمات: ① تركيب السائل (مثل، "50% حمض كبريتيك + 10% حمض هيدروفلوريك")؛ ② درجة الحرارة (درجة حرارة الاستخدام المستمر + درجة حرارة الذروة قصيرة المدى)؛ ③ الضغط (ضغط العمل + ضغط التصميم)؛ ④ متطلبات النظافة / الامتثال (مثل، "أشباه موصلات SEMI S2", "صيدلاني GMP").
