نظرة عامة على المنتج
وصلات التمرير المباشر عبر الحواجز الصناعية هي وصلات حاصمة مصممة خصيصًا لأنظمة الأنابيب لتمرير الحواجز مثل الحواجز والجدران. توفر حلول عزل موثوقة لستة مواد عالية الأداء، مما يضمن نقل سائل آمن دون تسرب بين المساحات المعزولة.
هيكل المنتج ومزاياه
وصل التمرير المباشر عبر الحواجز من الفولاذ المقاوم للصدأ 316
مشغل بدقة من الفولاذ المقاوم للصدأ 316، يتميز بتصميم عزل خاص لضمان الموثوقية في نقطة اختراق الجدار. هيكل العزل المزدوج (فاصل بين عزل الجسم وعزل الحاجز) يحافظ على عزل ممتاز حتى عند تساوي الضغط على الجانبين، بأقصى ضغط عمل 8000 رطل على البوصة المربعة.
وصل التمرير المباشر عبر الحواجز من الفولاذ ثنائي الطور 2205
مبني على بنية مجهرية ثنائية الطور فريدة (فولاذ مقاوم للصدأ فيريتي-أوستنيتي)، متانته الميكانيكية تقريبًا ضعف الفولاذ المقاوم للصدأ 316. يتضمن تصميم تثبيت معزز للحاجز مع هيكل مضاد للدوران، مما يضمن موقع ثابت بعد التثبيت، مما يجعله مناسبًا بشكل خاص للبيئات ذات الاهتزاز العالي.
وصل التمرير المباشر عبر الحواجز من إنكونل 625
يتميز بتصميم مُحسن لدرجة الحرارة العالية. التركيب السبيكي يتضمن نيكل ≥58%، كروم 20-23%، موليبدينوم 9%. التلميع المرآتي (خشونة سطحية ≤ 0.4 ميكرومتر) يلبي متطلبات التطبيقات فائقة النقاء. هيكل تعويض حراري خاص يضمن سلامة العزل أثناء التغيرات الحادة في درجة الحرارة.

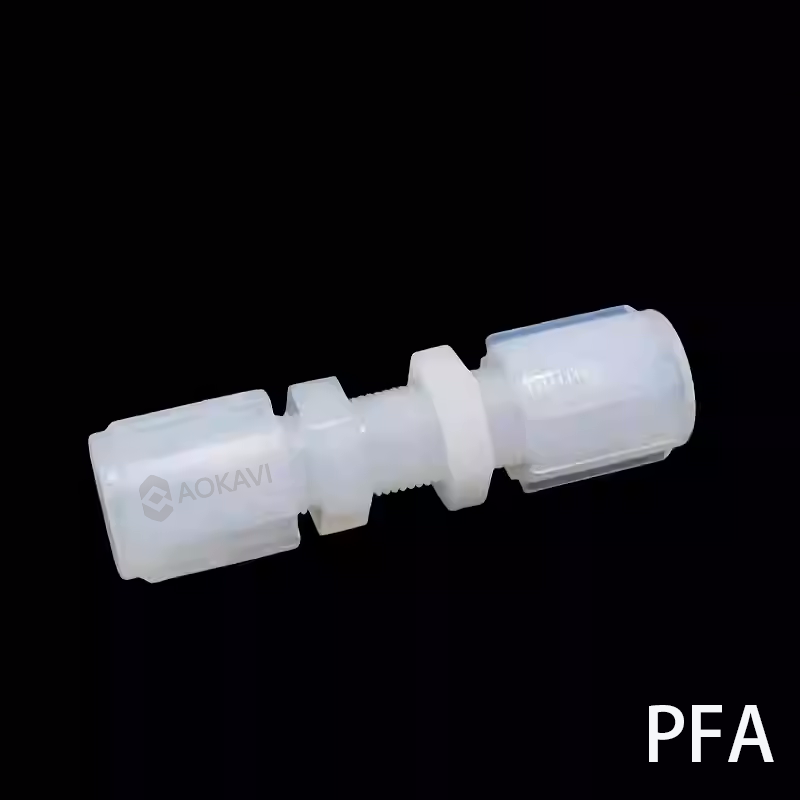

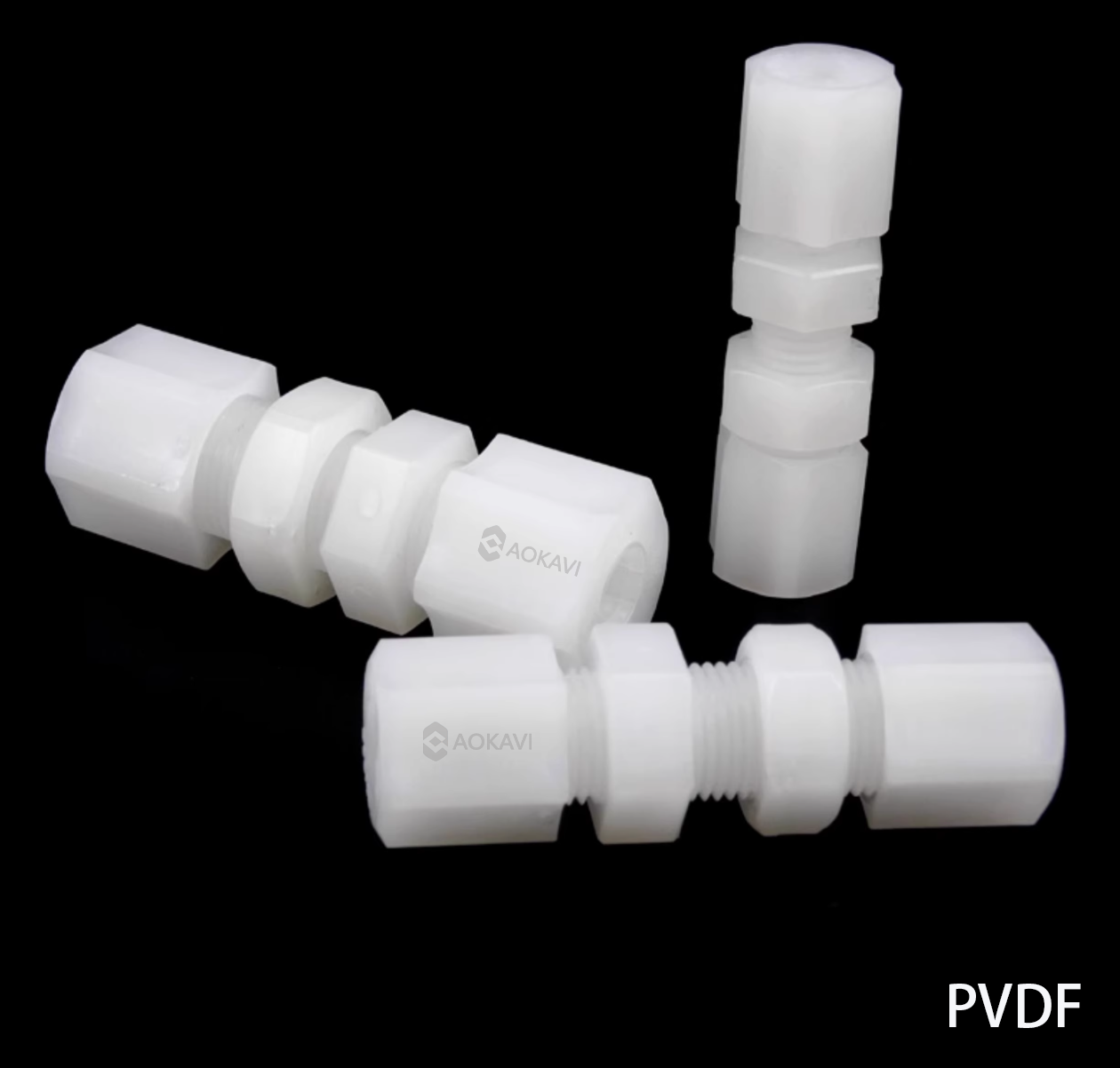

وصل التمرير المباشر عبر الحواجز من البوليمر
بولي تيترافلوروإيثيلين يستخدم التشكيل بالضغط لتحقيق الاتساق البعدي والخمول الكيميائي؛ بولي فينيلدين فلورايد يستخدم تصميم هيكل معزز لتحسين المتانة الميكانيكية ومقاومة الزحف؛ بيرفلوروالكوكساي يقدم نسخة عالية الشفافية لتسهيل مراقبة حالة السائل.
جدول: مقارنة هيكل ومزايا وصلات التمرير المباشر عبر الحواجز حسب المادة
نوع المادة | طريقة العزل | تثبيت الحاجز | المزايا الرئيسية | نطاق الضغط المنطبق |
فولاذ 316 | هيكل عزل مزدوج | قفل لولبي | أداء متوازن | فراغ إلى 8000 رطل على البوصة المربعة |
فولاذ 2205 ثنائي الطور | عزل وجه معدني | تصميم مضاد للدوران | متانة عالية، مقاومة التآكل | فراغ إلى 9000 رطل على البوصة المربعة |
إنكونل 625 | عزل عالي الحرارة | تعويض حراري | استقرار في درجات حرارة قصوى | فراغ إلى 10000 رطل على البوصة المربعة |
بولي تيترافلوروإيثيلين | عزل حشية | تركيب بالضغط | أفضل خمول كيميائي | فراغ إلى 150 رطل على البوصة المربعة |
بولي فينيلدين فلورايد | عزل حلقة O | تثبيت لولبي | متانة ميكانيكية جيدة | فراغ إلى 250 رطل على البوصة المربعة |
بيرفلوروالكوكساي | عزل متكامل | تركيب سريع | نقاء فائق | فراغ إلى 200 رطل على البوصة المربعة |
المواصفات الأساسية
أنواع الخيوط ونطاقات الأحجام
وصل التمرير المباشر عبر الحواجز من الفولاذ المقاوم للصدأ 316:
أنواع الخيوط: NPT, BSPP, BSPT, خيوط مترية
نطاق الأحجام: 1/4" ~ 1-1/2"
أقصى سمك حاجز: حتى 0.5 بوصة
المعايير المطابقة: DIN, ISO, ASME
وصل التمرير المباشر عبر الحواجز من الفولاذ ثنائي الطور 2205:
أنواع الخيوط: NPT, BSPP
نطاق الأحجام: 1/4" ~ 1"
أقصى سمك حاجز: حتى 0.44 بوصة
وصل التمرير المباشر عبر الحواجز من إنكونل 625:
أنواع الخيوط: NPT, BSPT
نطاق الأحجام: 1/4" ~ 3/4"
أقصى سمك حاجز: حتى 0.5 بوصة
وصل التمرير المباشر عبر الحواجز من البوليمر:
بولي تيترافلوروإيثيلين: خيوط G (1/8" ~ 1")
بولي فينيلدين فلورايد: خيوط G (1/4" ~ 1")
بيرفلوروالكوكساي: خيوط G (1/8" ~ 3/4")
جدول تفاصيل المواصفات
جدول: تفاصيل مواصفات وصل التمرير المباشر عبر الحواجز
معامل المواصفات | فولاذ 316 | فولاذ 2205 ثنائي الطور | إنكونل 625 | بولي تيترافلوروإيثيلين | بولي فينيلدين فلورايد | بيرفلوروالكوكساي |
نطاق قطر التجويف | 1/4" ~ 1-1/2" | 1/4" ~ 1" | 1/4" ~ 3/4" | 1/8" ~ 1" | 1/4" ~ 1" | 1/8" ~ 3/4" |
أنواع الخيوط | NPT, BSPP, BSPT, مترية | NPT, BSPP | NPT, BSPT | خيوط G | خيوط G | خيوط G |
سمك الحاجز | حتى 0.5 بوصة | حتى 0.44 بوصة | حتى 0.5 بوصة | حتى 0.4 بوصة | حتى 0.4 بوصة | حتى 0.35 بوصة |
قطر فتحة التثبيت في اللوحة | 19/32" ~ 29/32" | 19/32" ~ 29/32" | 19/32" ~ 29/32" | مخصص | مخصص | مخصص |
الأداء الأساسي
الخصائص الميكانيكية وخصائص العزل
وصل التمرير المباشر عبر الحواجز من الفولاذ المقاوم للصدأ 316: مقاومة الشد ≥515 ميغاباسكال، ضغط عزل الحاجز حتى 8000 رطل على البوصة المربعة، يتحمل فرق ضغط ±1000 رطل على البوصة المربعة عبر الحاجز، درجة حرارة التطبيق من -20°م إلى 400°م.
وصل التمرير المباشر عبر الحواجز من الفولاذ ثنائي الطور 2205: مقاومة الشد 620-880 ميغاباسكال، حد الخضوع ≥450 ميغاباسكال، مقاومة إجهاد ممتازة، مناسب بشكل خاص لتركيب الحواجز في بيئات الاهتزاز.
وصل التمرير المباشر عبر الحواجز من إنكونل 625: احتفاظ جيد بالمتانة في درجة الحرارة العالية (يحافظ على 70% من المتانة في درجة حرارة الغرفة عند 800°م)، درجة حرارة مقاومة الأكسدة حتى 980°م، إطلاق جسيمات <5 جسيمات/لتر لتطبيقات النقاء الفائق.
وصل التمرير المباشر عبر الحواجز من البوليمر:
بولي تيترافلوروإيثيلين: مقاومة الشد 28-35 ميغاباسكال، معامل احتكاك منخفض، استقرار كيميائي ممتاز.
بولي فينيلدين فلورايد: مقاومة الشد 45-55 ميغاباسكال، متانة جيدة، مقاومة جيدة للزحف.
بيرفلوروالكوكساي: مقاومة الشد 28-32 ميغاباسكال، شفافية عالية، مناسب لتطبيقات النقاء الفائق.
التصنيفات الاسمية للضغط ودرجة الحرارة
جدول: التصنيفات الاسمية للضغط ودرجة الحرارة لوصلات التمرير المباشر عبر الحواجز
المادة | نطاق درجة الحرارة | أقصى ضغط عمل | أداء العزل | التوافق مع الحاجز |
فولاذ 316 | -20°م ~ 400°م | 8000 رطل على البوصة المربعة | تسرب صفر | معدني، مواد مركبة |
فولاذ 2205 ثنائي الطور | -20°م ~ 300°م | 9000 رطل على البوصة المربعة | تسرب صفر | معدني، مواد مركبة |
إنكونل 625 | -196°م ~ 980°م | 10000 رطل على البوصة المربعة | تسرب صفر | معدني، مواد مركبة |
بولي تيترافلوروإيثيلين | -200°م ~ 200°م | 150 رطل على البوصة المربعة | <1×10⁻⁹ ميلي بار·لتر/ثانية | مواد متنوعة |
بولي فينيلدين فلورايد | -40°م ~ 140°م | 250 رطل على البوصة المربعة | <1×10⁻⁹ ميلي بار·لتر/ثانية | مواد متنوعة |
بيرفلوروالكوكساي | -196°م ~ 190°م | 200 رطل على البوصة المربعة | <1×10⁻⁹ ميلي بار·لتر/ثانية | مواد متنوعة |
زحف درجات الحرارة العالية
وصل التمرير المباشر عبر الحواجز من إنكونل 625 يظهر مقاومة استثنائية للزحف في درجات الحرارة العالية. تحت ظروف 700°م وإجهاد 30 ميغاباسكال، إجهاد الزحف بعد 10,000 ساعة هو <0.1%، مع معدل تشوه سطح العزل عند نقطة الاختراق <0.05%.
وصل التمرير المباشر عبر الحواجز من الفولاذ المقاوم للصدأ 316 لديه أداء زحف مقبول تحت 400°م، لكن فوق 500°م، يوصى بتخفيض ضغط العمل أو استخدام تصميم معزز لضمان موثوقية طويلة الأمد لعزل الحاجز.
وصل التمرير المباشر عبر الحواجز من الفولاذ ثنائي الطور 2205 يقدم مقاومة جيدة للزحف تحت 300°م، مع الهيكل ثنائي الطور الذي يوفر استقرار أبعاد أكثر استقرارًا في درجات الحرارة العالية، مناسب للبيئات المسببة للتآكل في درجات الحرارة المعتدلة.
بين وصلات التمرير المباشر عبر الحواجز من البوليمر، بولي فينيلدين فلورايد لديه أفضل مقاومة للزحف (معدل التشوه <1.0% تحت حمل عند 80°م لمدة 1000 ساعة)؛ يليه بيرفلوروالكوكساي؛ بولي تيترافلوروإيثيلين لديه خصائص زحف نسبيًا أسوأ ويتطلب تصميم هيكل معزز.
خصائص المواد
معامل الخاصية | فولاذ 316 | فولاذ 2205 ثنائي الطور | إنكونل 625 | بولي تيترافلوروإيثيلين | بولي فينيلدين فلورايد | بيرفلوروالكوكساي |
التركيب الرئيسي | كروم16-18, نيكل10-14, موليبدينوم2-3 | كروم22-23, نيكل4.5-6.5, موليبدينوم2.5-3.5 | نيكل≥58, كروم20-23, موليبدينوم9 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
الكثافة (جم/سم³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
معامل التمدد الحراري (10⁻⁶/كلفن) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
التوصيل الحراري (واط/م·كلفن) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
مقاومة التآكل | جيدة | ممتازة | متميزة | الأفضل | جيدة جدًا | ممتازة |
سيناريوهات التطبيق
وصل التمرير المباشر عبر الحواجز من الفولاذ المقاوم للصدأ 316: عزل الحواجز في المعدات الصناعية العامة، اختراقات الجدران في أنظمة الهواء المضغوط، اختراق الحواجز في أنظمة مياه التبريد، اختراق الحواجز في المقصورات المعزولة في الأنظمة الهيدروليكية. درجة حرارة التطبيق من -20°م إلى 400°م.
وصل التمرير المباشر عبر الحواجز من الفولاذ ثنائي الطور 2205: اختراق الحواجز في المنصات البحرية، عزل الحواجز في معدات تحلية مياه البحر، اختراق الجدران في خزانات التخزين الكيميائية، اختراق الحواجز في غرف العزل في وحدات معالجة غازات العادم. مناسب بشكل خاص للبيئات عالية الكلوريد.
وصل التمرير المباشر عبر الحواجز من إنكونل 625: اختراق الحواجز في مقصورات محركات الطائرات، اختراق الحواجز في أنظمة احتواء الطاقة النووية، اختراق الجدران في المفاعلات الكيميائية عالية الحرارة، عزل الحواجز في خطوط الأنابيب الحرجة على المنصات البحرية.
وصل التمرير المباشر عبر الحواجز من البوليمر:
بولي تيترافلوروإيثيلين: عزل الجدران في معدلات الأحماض/القواعد القوية، العزل في معدلات النقش الرطب لأشباه الموصلات، اختراق خطوط الأنابيب الكيميائية عالية النقاء.
بولي فينيلدين فلورايد: عزل الحواجز في أنظمة الماء فائق النقاء، اختراق العوازل في الصناعة الدوائية، اختراق الجدران في أنظمة توزيع الكيماويات عالية النقاء.
بيرفلوروالكوكساي: اختراق الجدران في توزيع الكيماويات فائقة النقاء لأشباه الموصلات، اختراق العوازل في الأدوية الحيوية، النقل البصري للوسائط المسببة للتآكل عبر الجدران.
نصائح لاختيار المادة
عوامل الاختيار الرئيسية
خصائص الوسط: التآكل الكيميائي، درجة الحرارة، الضغط، متطلبات النقاء
الظروف البيئية: درجة الحرارة المحيطة، التآكل، الاهتزاز، قيود المساحة
مادة الحاجز: المادة، السمك، خصائص المتانة
متطلبات العزل: فئة العزل، متطلبات معدل التسرب، فرق الضغط
متطلبات الامتثال: شهادات الصناعة، إمكانية تتبع المادة، معايير تشطيب السطح
العوامل الاقتصادية: الاستثمار الأولي، تكلفة الصيانة، العمر الافتراضي المتوقع
دليل الاختيار
سيناريو التطبيق | المادة الأساسية | المادة البديلة | الاعتبار الرئيسي |
الاختراق الصناعي العام | فولاذ 316 | بولي فينيلدين فلورايد | الفعالية من حيث التكلفة، التطبيق الواسع |
بيئة عالية الكلوريد | فولاذ 2205 ثنائي الطور | إنكونل 625 | مقاومة التنقر والتآكل تحت الإجهاد |
اختراق درجة حرارة عالية >500°م | إنكونل 625 | - | مقاومة الأكسدة والزحف |
اختراق وسائط شديدة التآكل | بولي تيترافلوروإيثيلين/بيرفلوروالكوكساي | إنكونل 625 | الخمول الكيميائي، النقاء |
اختراق نظام فائق النقاء | بيرفلوروالكوكساي | فولاذ 316 (مطلي كهربائياً) | التحكم في الجسيمات، جودة السطح |
تطبيق اختراق حساس للتكلفة | بولي فينيلدين فلورايد | فولاذ 316 | الاستثمار الأولي، تكلفة دورة الحياة |
الأسئلة الشائعة
س1: كيف يتم ضمان موثوقية وصلات الحواجز في البيئات المهتزة؟
ج: نستخدم إجراءات متعددة مضادة للاهتزاز: 1) الوصلات المعدنية تستخدم أجهزة قفل مضادة للفك؛ 2) مجهزة بوسادات مضادة للاهتزاز؛ 3) الوصلات البوليمرية مجهزة بحلقات تقوية معدنية؛ 4) جميع الواجهات تستخدم تصميم عزل متعدد؛ 5) يتم توفير نقاط تركيب داعم إضافية. للبيئات ذات الاهتزاز العالي الكثافة، يوصى بمواد الفولاذ ثنائي الطور 2205 أو إنكونل 625.
س2: هل تتطلب وصلات الحواجز خطة صيانة خاصة؟
ج: يوصى بتنفيذ خطة صيانة مخصصة: 1) فحص حالة العزل بانتظام (موصى به كل 6 أشهر)؛ 2) فحص التآكل على جانبي الحاجز؛ 3) للوصلات البوليمرية، إعادة فحص الإحكام بعد 500 ساعة تشغيل؛ 4) فحص تشوه زحف الحرارة في التطبيقات عالية الحرارة؛ 5) إنشاء خطة صيانة تنبؤية قائمة على الحالة.
س3: كيفية معالجة مشاكل العزل الحراري والكهربائي في وصلة الحاجز؟
ج: لاحتياجات العزل الحراري والكهربائي: 1) الوصلات البوليمرية توفر عزلًا طبيعيًا؛ 2) الوصلات المعدنية يمكن تجهيزها بمجموعات عزل؛ 3) يمكن استخدام واقيات حرارية للتطبيقات عالية الحرارة؛ 4) تتوفر طلاءات خاصة أو حشيات عازلة للعزل الكهربائي؛ 5) نقدم حلولًا متنوعة للعزل الحراري والكهربائي.
س4: ماذا عن سلامة وصلات الحواجز في بيئات خطر الحريق؟
ج: تشمل إجراءات السلامة: 1) الوصلات المعدنية لها مقاومة حريق متأصلة؛ 2) تصاميم عزل مقاومة للحريق متاحة؛ 3) الامتثال لشهادات السلامة ضد الحريق ذات الصلة؛ 4) الوصلات البوليمرية متاحة في إصدارات مقاومة للهب؛ 5) الامتثال لمعايير اختبار الحريق مثل API 607, ISO 10497. يوصى بالوصلات المعدنية للتطبيقات الحرجة.
