الوصلات المستقيمة

نظرة عامة على المنتج

الوصل المستقيم للأنابيب الصناعية هو عنصر توصيل خطي رئيسي يضمن نقل الوسائط بأمان دون تسرب في البيئات الصناعية المعقدة. يغطي ستة مواد عالية الأداء، بما في ذلك الفولاذ المقاوم للصدأ 316، ويدعم طرق توصيل متعددة، ويتوافق مع المعايير الدولية، مما يوفر حل توصيل شامل لأشباه الموصلات والنفط والكيماويات والأدوية والغذاء وغيرها من المجالات.

هيكل المنتج ومزاياه

الوصل المستقيم من الفولاذ المقاوم للصدأ 316
مصنوع بتقنية التشكيل على البارد الدقيق، تم تحسين الهيكل الداخلي بتصميم ديناميكي للسوائل لخفض انخفاض الضغط والاضطراب. التصميم السداسي القياسي يسهل التثبيت بالأدوات، متوافق مع بيئة العمل. هيكل الإغلاق المزدوج يضمن الحفاظ على سلامة الإغلاق في بيئات الاهتزاز وتقلبات درجة الحرارة، بضغط عمل يصل إلى 6000 رطل على البوصة المربعة.

الوصل المستقيم من الفولاذ ثنائي الطور 2205
بفضل البنية المجهرية ثنائية الطور الفريدة (حوالي 50% أوستنيت و 50% فيريت)، يحقق توازنًا مثاليًا بين القوة ومقاومة التآكل. تصميم الجدار السميك المعزز لديه قدرة تحميل تزيد قرابة الضعف عن وصلات الفولاذ المقاوم للصدأ 316. الشكل الهندسي للبرغي المُحسن خصيصًا يوفر أداء قبض أفضل ومقاومة للفك بالاهتزاز.

الوصل المستقيم من إنكونل 625
مصنوع من سبيكة نيكل-كروم-موليبدينوم-نيوبيوم مقواة بالمحلول الصلب، يتمتع بقوة استثنائية في درجات الحرارة العالية ومقاومة للأكسدة. السطح الداخلي للوصل معالج بالصقل المرآتي (خشونة سطحية ≤0.8 ميكرومتر)، مما يقلل من التصاق الجسيمات ومقاومة الجريان. نظام الإغلاق المعزز، المصمم للبيئات القاسية، يحافظ على أداء إغلاق مستقر تحت ظروف الدورات الحرارية.

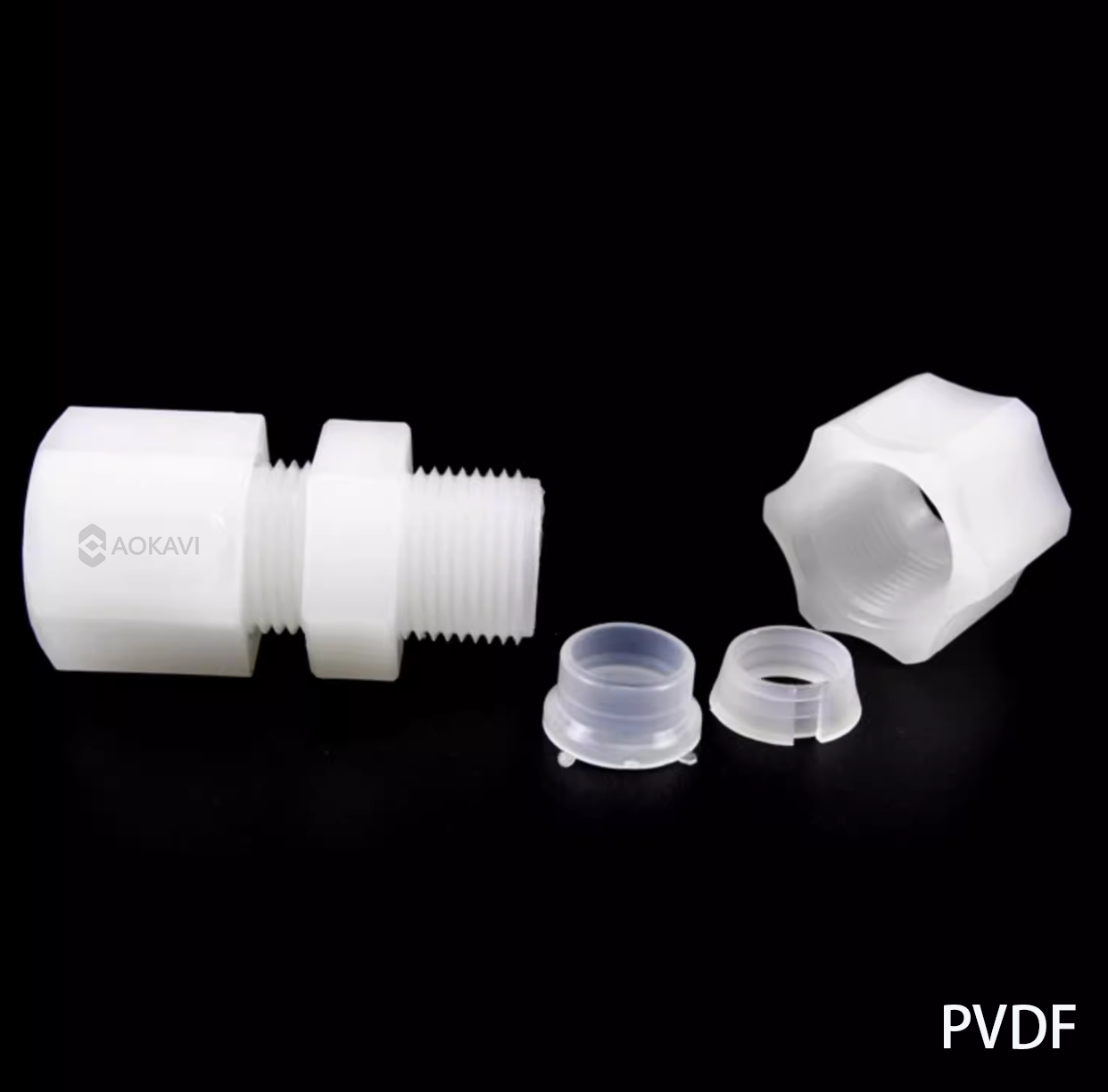

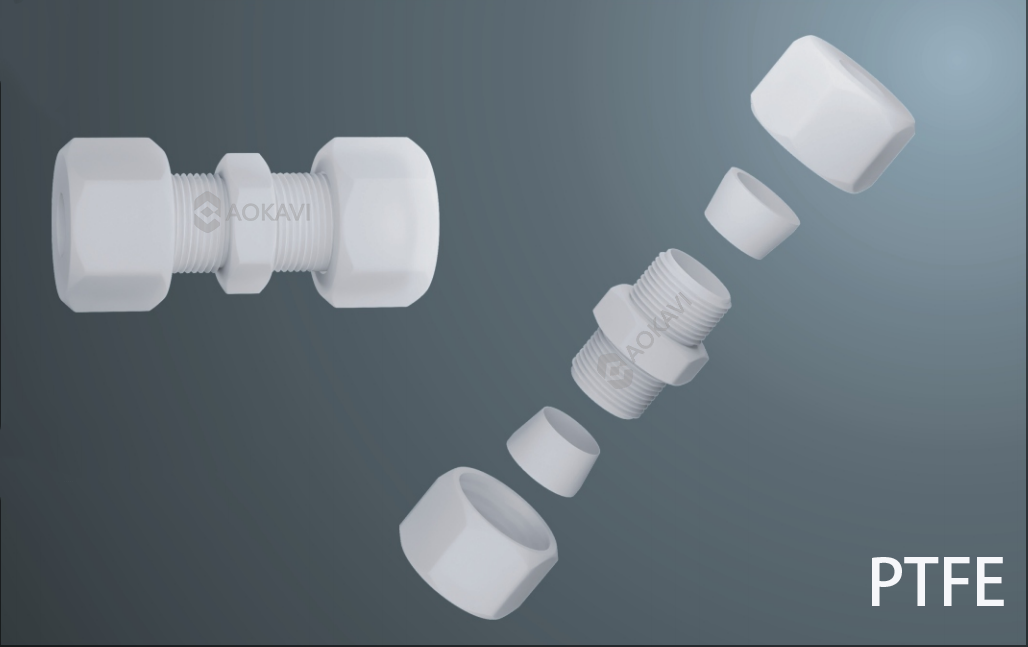

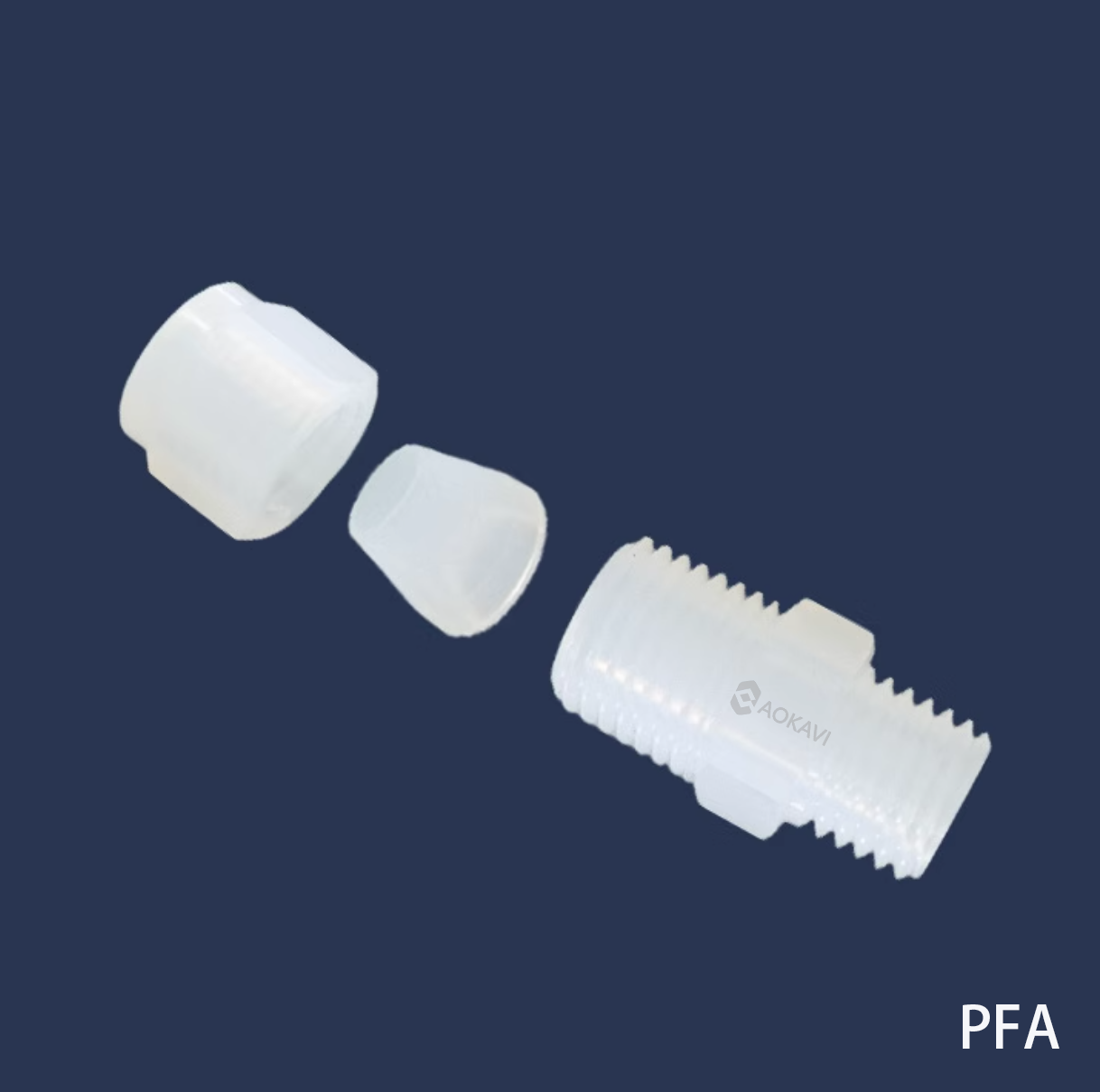

الوصل المستقيم من البوليمر (PTFE/PVDF/PFA)
يستخدم هيكل إغلاق ضغط الحلقة المفردة، مما يتيح توصيلاً موثوقًا دون الحاجة إلى أدوات خاصة. تتميز وصلات PTFE بخمول كيميائي ممتاز؛ وصلات PVDF تحقق توازنًا بين المتانة الميكانيكية والفعالية من حيث التكلفة؛ بينما تقدم وصلات PFA شفافية استثنائية وخصائص نقاء فائقة، مناسبة لاحتياجات المراقبة البصرية.

جدول: مقارنة هيكل ومزايا الوصلات المستقيمة حسب المادة

المواصفات الأساسية
أنواع الخيوط ونطاق الأحجام
تقدم الوصلات المستقيمة لكل مادة خيارات شاملة للخيوط، تلبي احتياجات أنظمة المعايير العالمية المختلفة:

الوصل المستقيم من الفولاذ المقاوم للصدأ 316:

خيوط NPT: 1/8" ~ 2" (خيوط أنابيب أمريكية مخروطية)

خيوط BSPP (G): 1/8" ~ 2" (خيوط أنابيب بريطانية متوازية)

خيوط BSPT (R/Rp): 1/8" ~ 2" (خيوط أنابيب بريطانية مخروطية)

خيوط مترية: M10×1 ~ M60×2

مطابق لـ: DIN 2353, ISO 8434-1, ASME B16.11

الوصل المستقيم من الفولاذ ثنائي الطور 2205:

خيوط NPT: 1/8" ~ 1-1/2"

خيوط BSPP: 1/8" ~ 1-1/2"

خيوط مترية: M10×1 ~ M48×2

مطابق لـ: DIN 2353, ISO 8434-1

الوصل المستقيم من إنكونل 625:

خيوط NPT: 1/8" ~ 1"

خيوط BSPT: 1/8" ~ 1"

خيوط مترية: M10×1 ~ M30×1.5

مطابق لـ: ASME SB366, ASTM B444

الوصل المستقيم من البوليمر:

PTFE: خيوط G (1/8" ~ 1"), خيوط NPT (1/8" ~ 3/4")

PVDF: خيوط G (1/8" ~ 2"), خيوط BSPP (1/8" ~ 2")

PFA: خيوط G (1/8" ~ 1"), توصيل سريع (1/4" ~ 3/4")

مطابق لـ: DIN 11850, ISO 2852, معايير SEMI

جدول توافق طرق التوصيل والأحجام
جدول: طرق التوصيل وأحجام الوصلات المستقيمة

الأداء الأساسي
الخصائص الميكانيكية ومقاومة التآكل

الوصل المستقيم من الفولاذ المقاوم للصدأ 316: مقاومة الشد ≥515 ميغاباسكال, حد الخضوع ≥205 ميغاباسكال, الاستطالة ≥40%. يظهر مقاومة جيدة للتآكل في معظم البيئات المسببة للتآكل، مقاوم بشكل خاص للأحماض العضوية وغير العضوية والمحاليل القلوية. نطاق درجة حرارة التطبيق: -20°م ~ 400°م.

الوصل المستقيم من الفولاذ ثنائي الطور 2205: مقاومة الشد 620-880 ميغاباسكال, حد الخضوع 450-600 ميغاباسكال, الاستطالة ≥25%. مقاومة استثنائية للتشقق بالتآكل تحت الإجهاد في الكلوريدات، مكافئ مقاومة التنقر PREN≥35, أفضل بشكل ملحوظ من الفولاذ المقاوم للصدأ 316 (PREN≈25).

الوصل المستقيم من إنكونل 625: مقاومة الشد ≥930 ميغاباسكال, حد الخضوع ≥460 ميغاباسكال, الاستطالة ≥30%. يحافظ على خصائص ميكانيكية ممتازة في درجات الحرارة العالية، درجة حرارة الأكسدة تصل إلى 980°م, مقاوم لوسائط مختزلة ومؤكسدة متنوعة.

الوصل المستقيم من البوليمر:

PTFE: مقاومة الشد 28-35 ميغاباسكال, استطالة الكسر 300-500%, يقاوم تقريبًا جميع الوسائط الكيميائية.

PVDF: مقاومة الشد 45-55 ميغاباسكال, استطالة الكسر 50-250%, يقاوم معظم الأحماض والقواعد والمذيبات.

PFA: مقاومة الشد 28-32 ميغاباسكال, استطالة الكسر 300-500%, مقاومة كيميائية مماثلة لـ PTFE.

القيم الاسمية لدرجة الحرارة والضغط
جدول: القيم الاسمية لدرجة الحرارة والضغط للوصلات المستقيمة

زحف درجات الحرارة العالية
زحف درجات الحرارة العالية هو مؤشر رئيسي لمقاومة التشوه للوصل المستقيم تحت درجة حرارة عالية وإجهاد مستمر. الوصل المستقيم من إنكونل 625 يتميز بأداء استثنائي في هذا الجانب. سبيكة النيكل-كروم المقواة بالمحلول الصلب التي تحتوي على النيوبيوم والموليبدينوم تحافظ على مقاومة ممتازة للزحف حتى عند 700°م. تحت ظروف 980°م وإجهاد 10 ميغاباسكال, مقاومة كسر الزحف بعد 10,000 ساعة لا تزال تتجاوز 50 ميغاباسكال, مناسب للخدمة الطويلة في درجة حرارة عالية.

الوصل المستقيم من الفولاذ المقاوم للصدأ 316 يظهر مقاومة زحف مقبولة تحت 400°م, لكن مقاومته تنخفض بشكل ملحوظ في درجات حرارة أعلى. عند 600°م وإجهاد 30 ميغاباسكال, إجهاد الزحف في 1,000 ساعة حوالي 0.5%, لا يوصى باستخدامه طويل الأمد فوق 500°م.

الوصل المستقيم من الفولاذ ثنائي الطور 2205 له مقاومة زحف أفضل من الفولاذ المقاوم للصدأ 316 تحت 300°م, هيكله ثنائي الطور يوفر استقرارًا أفضل في درجة الحرارة العالية. لكن أثناء الاستخدام طويل الأمد فوق 300°م, الطور الفيريتي قد يتعرض للهشاشة عند 475°م, مما يحد من تطبيقه في درجة حرارة عالية.

خصائص الزحف للوصلات المستقيمة من البوليمر تختلف أساسًا عن المعدن: PTFE يظهر ظاهرة تدفق بارد ملحوظة حتى في درجة حرارة الغرفة, مقاومة الزحف ضعيفة; PVDF مقاومة الزحف أفضل من PTFE, لكنه لا يزال قد يتشوه تحت إجهاد ودرجة حرارة عالية; PFA لديه أفضل مقاومة للزحف بين البلاستيك الفلوري, درجة حرارة الاستخدام قصيرة المدى يمكن أن تصل إلى 190°م, لكن للاستخدام طويل الأمد يوصى بعدم تجاوز 150°م.

خصائص المواد
تحليل التركيب الكيميائي

الفولاذ المقاوم للصدأ 316: كروم 16-18%, نيكل 10-14%, موليبدينوم 2-3%, كربون ≤0.03%, الباقي حديد. محتوى الموليبدينوم يحسن مقاومة التنقر والتآكل في الشقوق, محتوى الكربون المنخفض يعزز مقاومة التآكل بين الحبيبات.

الفولاذ المقاوم للصدأ ثنائي الطور 2205: كروم 22-23%, نيكل 4.5-6.5%, موليبدينوم 2.5-3.5%, نيتروجين 0.08-0.2%, كربون ≤0.03%, الباقي حديد. السبائك بالنيتروجين تزيد القوة ومقاومة التآكل, الهيكل ثنائي الطور يوفر مقاومة ممتازة للتشقق بالتآكل تحت الإجهاد.

إنكونل 625: نيكل ≥58%, كروم 20-23%, موليبدينوم 8-10%, نيوبيوم 3.15-4.15%, حديد ≤5%, كربون ≤0.01%. المحتوى العالي من النيكل يضمن مقاومة تآكل ممتازة, النيوبيوم والموليبدينوم يشكلان طور تقوية, يزيدان القوة في درجة الحرارة العالية.

مواد البوليمر:

PTFE: بوليمر سلسلة كربون مفلورة بالكامل, محتوى الفلور 76%.

PVDF: بوليمر مفلور جزئيًا, محتوى الفلور 59%.

PFA: بيرفلوروالكوكسي ألكان, محتوى الفلور 76%.

مقارنة الخصائص الفيزيائية
جدول: الخصائص الفيزيائية لمواد الوصلات المستقيمة

سيناريوهات التطبيق

الوصل المستقيم من الفولاذ المقاوم للصدأ 316
يستخدم على نطاق واسع في المجالات الصناعية العامة, بما في ذلك معدات العمليات الكيميائية, أنظمة معالجة المياه, معدات طاقة الكهرباء وأنظمة نقل السوائل العامة. مناسب خاصة للبيئات المسببة للتآكل بشكل معتدل, مثل أنظمة مياه التبريد, خطوط الهواء المضغوط, الأنظمة الهيدروليكية ومعالجة الأحماض غير المؤكسدة. في صناعة الأغذية والمشروبات يستخدم في أنظمة CIP/SIP, نطاق عمل نموذجي من -20°م إلى 400°م.

الوصل المستقيم من الفولاذ ثنائي الطور 2205
مصمم خصيصًا لبيئات الكلوريدات العالية, هو الخيار الأول لمنصات النفط البحرية, محطات تحلية مياه البحر, أنظمة إزالة الكبريت من غازات المداخن. في صناعة المعالجة الكيميائية للتعامل مع الوسائط المحتوية على الكلور, عوامل التبييض والأحماض العضوية, وفي أقسام الطهي والتبييض في صناعة الورق. مناسب خاصة للحالات التي تتطلب في نفس الوقت متانة عالية ومقاومة تآكل ممتازة, ليحل محل الفولاذ المقاوم للصدأ 316 لتوفير عمر خدمة أطول.

الوصل المستقيم من إنكونل 625
مستخدم في تطبيقات البيئات القصوى: أنظمة الوقود والهيدروليك لمحركات الفضاء الجوي, معدات أعماق البحار في الهندسة البحرية, دوائر الضغط ودرجة الحرارة العالية في أنظمة الطاقة النووية. في المعالجة الكيميائية للتعامل مع حمض الكبريتيك الساخن المركز, مخاليط الأحماض ومحاليل الكلوريدات, وفي أنظمة التحكم في التلوث لمعالجة غازات العادم والسوائل المستنفدة. مناسب لظروف العمل القاسية ذات الدورات الحرارية المكثفة والصدمات الحرارية المتكررة.

الوصل المستقيم من البوليمر

وصل PTFE: أنظمة نقل الأحماض والقواعد القوية (حمض الكبريتيك, الهيدروكلوريك, الهيدروفلوريك), توزيع الكيماويات عالية النقاء, عمليات النقش الرطب لأشباه الموصلات.

وصل PVDF: أنظمة الماء فائق النقاء, نقل الكيماويات في صناعة الطاقة الشمسية, أنظمة مياه التبريد في محطات الطاقة النووية, توزيع الماء المنقى في الصناعة الدوائية.

وصل PFA: توزيع الكيماويات فائقة النقاء في أشباه الموصلات, أنظمة الماء للحقن في الصناعة الدوائية, توصيلات أجهزة التحليل المخبرية, نقل وسائط مسببة للتآكل مع إمكانية مرئية.

عوامل رئيسية يجب مراعاتها عند اختيار الموديل

الخصائص الكيميائية للوسط: درجة الحموضة pH, طبيعة الأكسدة/الاختزال, محتوى أيون الكلوريد, خطر التآكل في الشقوق.

نطاق درجة الحرارة والضغط: درجة حرارة العمل, نطاق تقلب الضغط, وجود دورات حرارية.

متطلبات النقاء: مستوى التحكم بالجسيمات, كمية الرشح الأيوني, متطلبات خشونة السطح.

المتطلبات الميكانيكية: ظروف الاهتزاز, الإجهاد الميكانيكي, سهولة التركيب والصيانة.

متطلبات الامتثال: شهادات خاصة بالصناعة, التوافق مع المعايير, متطلبات إمكانية التتبع.

الجانب الاقتصادي: الاستثمار الأولي, تكلفة دورة الحياة, تكرار الصيانة والاستبدال.

دليل سريع لاختيار الموديل
جدول: دليل سريع لاختيار مادة الوصل المستقيم

توصيات لظروف تشغيل خاصة

ظروف الدورات الحرارية: يُفضل اختيار الوصلات المعدنية, حيث يجب أن يتطابق معامل تمددها الحراري (إنكونل 625 الأفضل).

بيئات الاهتزاز: اختر الوصلات المعدنية ذات صامولة القبض وآلية قفل, تجنب الوصلات البوليمرية.

التطبيقات الغذائية/الدوائية: اختر وصلات من الفولاذ المقاوم للصدأ 316 أو PFA ذات خشونة سطح Ra≤0.38 ميكرومتر.

البيئات الخارجية المسببة للتآكل: الفولاذ ثنائي الطور 2205 يوفر أفضل أداء لمقاومة التآكل الجوي.

مناطق خطر الحريق: اختر الوصلات المعدنية, الوصلات البوليمرية لا تقاوم اللهب.

الأسئلة الشائعة (FAQ)

س1: أي الوصلات المستقيمة أكثر ملاءمة لتطبيقات ماء البحر، الفولاذ المقاوم للصدأ 316 أم الفولاذ ثنائي الطور 2205؟
ج: الفولاذ ثنائي الطور 2205 أكثر ملاءمة بشكل واضح لتطبيقات ماء البحر. مكافئ مقاومة التنقر PREN≥35, أعلى بكثير من PREN≈25 للفولاذ المقاوم للصدأ 316, ومقاومة ممتازة للتشقق بالتآكل تحت الإجهاد في الكلوريدات. تحت ظروف الغمر الكامل في ماء البحر, عمر الخدمة للفولاذ ثنائي الطور 2205 يمكن أن يصل إلى 3-5 أضعاف الفولاذ المقاوم للصدأ 316.

س2: هل يمكن استخدام الوصل المستقيم من إنكونل 625 في أنظمة البخار عالي الحرارة؟
ج: نعم. إنكونل 625 يحافظ على خصائص ميكانيكية ممتازة ومقاومة للأكسدة في درجات الحرارة العالية, مناسب لأنظمة البخار حتى تصل إلى 980°م. لكن معامل تمدده الحراري يختلف بشكل ملحوظ عن أنابيب الفولاذ الكربوني, مما يتطلب تصميم مناسب لأجهزة تعويض التمدد.

س3: بين الوصلات المستقيمة البوليمرية PTFE و PVDF و PFA, ما الفروق في المقاومة الكيميائية؟
ج: PTFE لديه أوسع مقاومة كيميائية, يقاوم تقريبًا جميع الكيماويات; PFA مقاومته الكيميائية مماثلة لـ PTFE لكن بخصائص ميكانيكية أفضل; PVDF مقاومته الكيميائية أقل قليلاً, لكنه لا يزال مقاوم جيد للهالوجينات والعوامل المؤكسدة. PVDF لا يقاوم القواعد القوية وبعض المذيبات القطبية, يجب الحذر عند الاختيار.

س4: ما مدى ملاءمة الوصلات المستقيمة لأنظمة الفراغ؟
ج: جميع مواد الوصلات المستقيمة مناسبة لأنظمة الفراغ, لكن يجب الانتباه إلى: الوصلات المعدنية يجب أن تضمن سلامة أسطح الإغلاق; الوصلات البوليمرية يجب مراعاة خصائص إطلاق الغاز, PFA لديه أقل معدل إطلاق غاز; أنظمة الفراغ الفائق يجب اختيار وصلات مصممة خصيصًا مع إغلاق معدني.
