نظرة عامة على المنتج
تستخدم مضخات الجرع Aokavi رؤوس مضخات من مادة PVDF الثورية وتكنولوجيا صمام الكرة السيراميكية لتحقيق جرع كيميائي دقيق والتحكم في السوائل. يغطي نطاق المنتجات نماذج مختلفة من الضبط اليدوي إلى التحكم النسبي الذكي، تدعم الإشارات التناظرية الخارجية (4-20 ملي أمبير)، والإشارات الرقمية النبضية، والمراقبة المضمنة لـ الأس الهيدروجيني/أوكسيد-إرجاع، لتلبية متطلبات الجرع الدقيق للعمليات الصناعية المختلفة. يضمن تصميم الجهد الواسع (100-240 فولط) التشغيل المستقر حول العالم.
هيكل المنتج ومزاياه
(I) تفصيل الهيكل الأساسي

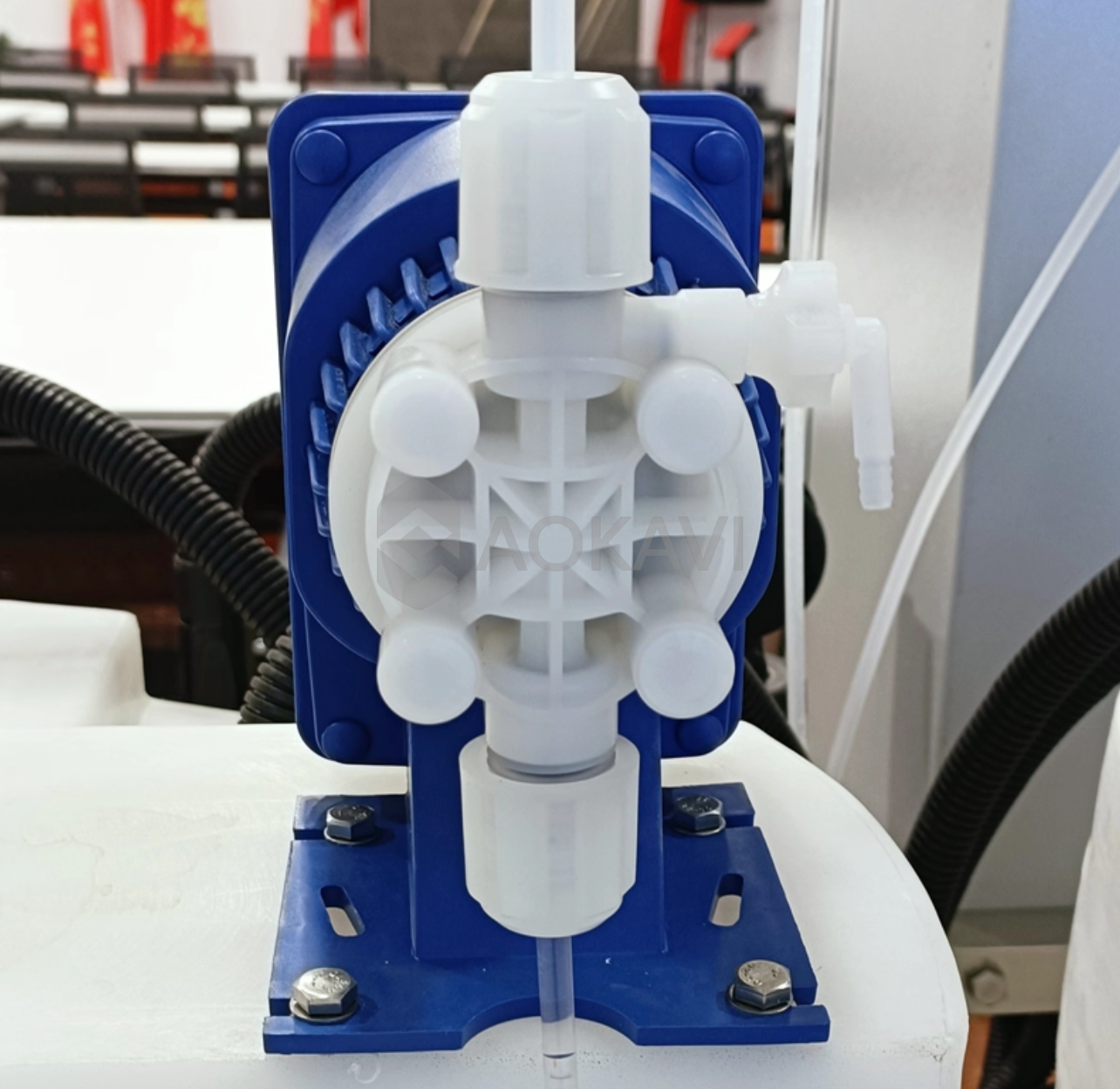

مجموعة رأس المضخة:
مادة رأس المضخة: PVDF (بولي فينيليدين فلورايد)، توفر مقاومة ممتازة للتآكل الكيميائي.
كرة الصمام: مادة سيراميكية، مقاومة للاهتراء وتضمن الإحكام.
الغشاء: مادة PTFE، عمر خدمة طويل ومتوافق مع مختلف الوسائط الكيميائية.
نظام الدفع:
المحرك: محرك سائر دقيق، يوفر طاقة خرج مستقرة.
نظام التحكم: قائمة برنامج ذكية، تدعم واجهة متعددة اللغات، بديهية وسهلة الاستخدام.
نظام الإحكام:
خيارات الإحكام: مادة FPM أو EPDM، يتم اختيارها بناءً على خصائص الوسط.
تصميم الإحكام: يضمن التشغيل بدون تسرب، يحسن السلامة.
لوحة التحكم:

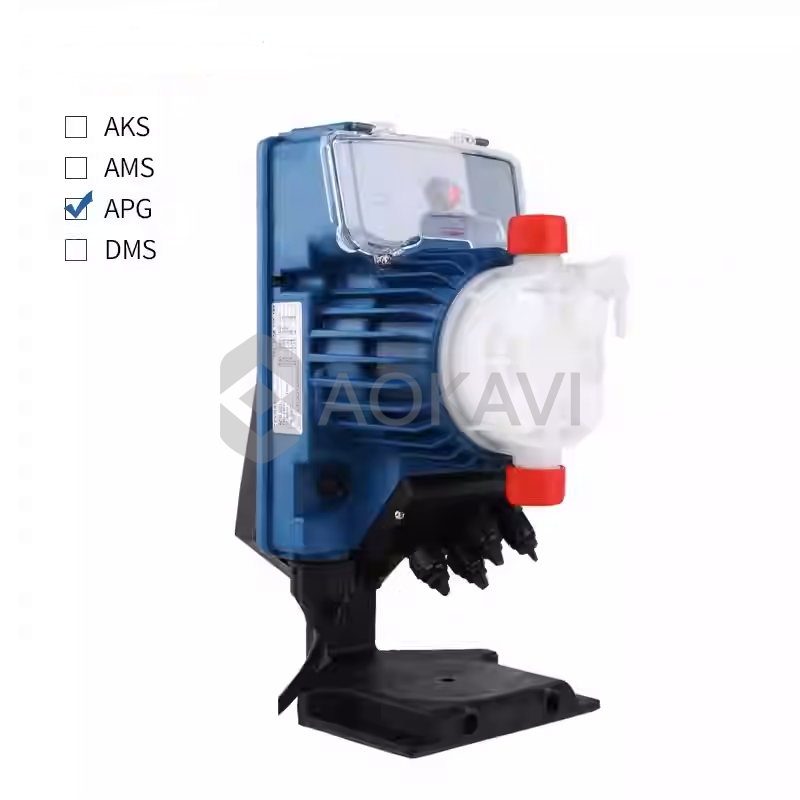

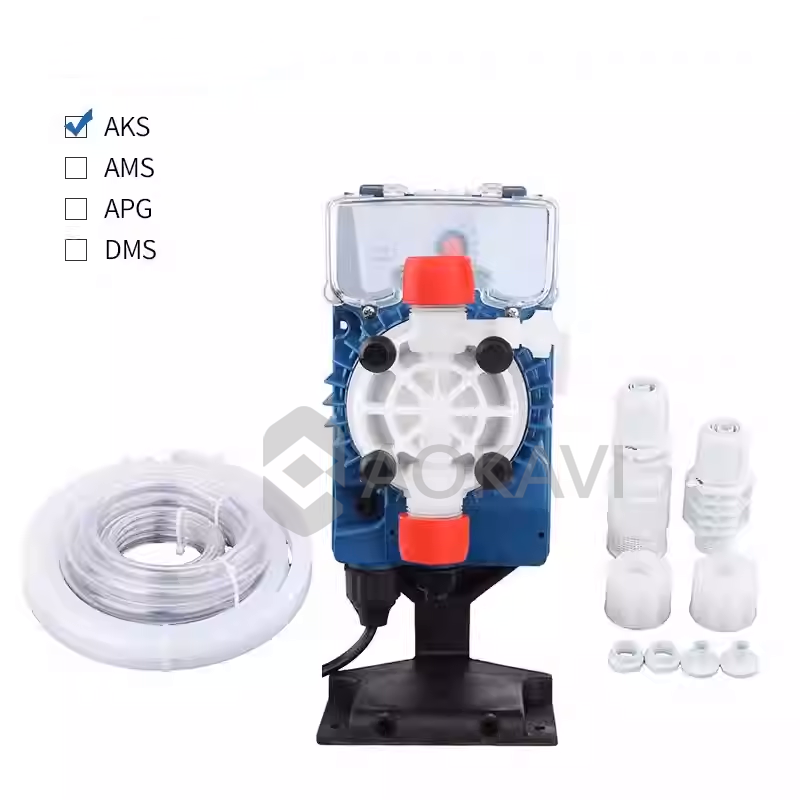

النوع التناظري: AKS (يدوي أساسي)، AKL (مع واجهة مستوى)، APG (تحكم نسبي)
النوع بشاشة رقمية: TPG (تحكم نسبي متقدم)، TPR (مع مراقب الأس الهيدروجيني/أوكسيد-إرجاع مضمن)
(II) المزايا الهيكلية
جرع دقيق: دقة شوط عالية تضمن كميات جرع مستقرة وموثوقة.
تصميم مقاوم للتآكل: رأس مضخة PVDF كامل السلسلة + كرة صمام سيراميكية، قابلة للتكيف مع مختلف الوسائط الكيميائية.
تحكم ذكي: يدعم طرق تحكم متعددة، من يدوي إلى ضبط نسبي أوتوماتيكي بالكامل.
تكيف جهد واسع: تكيف ذاتي للجهد العالمي 100-240 فولط، غير متأثر بتقلبات شبكة الكهرباء.
دمج متعدد الوظائف: بعض النماذج تدمج مراقبة الأس الهيدروجيني/أوكسيد-إرجاع، لتحقيق تحكم حلقة مغلقة.
المعاملات التقنية
جدول المواصفات الأساسية
الموديل | أقصى ضغط (بار) | نطاق التدفق (لتر/ساعة) | حجم الشوط (مل/شوط) | حجم أنبوب التوصيل (مم) | أقصى تردد (شوط/دقيقة) | القدرة (واط) |
500 | 20 | 0.4-1.5 | 0.06-0.21 | 4/6 (شفط) 4/7 (طرد) | 120 | 15 |
600 | 20 | 2.5-7.0 | 0.35-0.97 | 4/6 (شفط) 4/7 (طرد) | 120 | 20 |
603 | 12 | 4.0-8.0 | 0.42-0.83 | 4/6 | 160 | 20 |
800 | 16 | 7.0-18.0 | 0.38-1.00 | 4/6 | 300 | 40 |
803 | 5 | 20.0-110.0 | 1.11-6.11 | 8/12 | 300 | 40 |
مواصفات نظام التحكم
نوع التحكم | سلسلة الموديل | طريقة التحكم | الميزات الرئيسية |
ضبط يدوي | DMS, AKS | ضبط يدوي بمقبض | تحكم أساسي، اقتصادي وعملي |
يدوي + واجهة مستوى | DML, AKL | ضبط يدوي بمقبض | مع واجهة لمسبار مستوى، حماية من الجريان الجاف |
نسبي (رقمي) | DMC | تحكم بإشارة نبضية خارجية | متوافق مع إشارات النبض لعدادات المياه |
نسبي (تناظري) | DMM, APG | إشارة تناظرية 4-20 ملي أمبير | تحكم بإشارة قياسية صناعية |
نسبي بشاشة رقمية | TPG | إشارة 0/4-20 ملي أمبير أو نبضية | وظيفة توقيت، جرع جزء في المليون، إحصائيات |
تحكم الأس الهيدروجيني/أوكسيد-إرجاع | TPR | مراقب الأس الهيدروجيني/أوكسيد-إرجاع مضمن | ضبط جرع أوتوماتيكي، تحكم حلقة مغلقة |
سيناريوهات التطبيق
(I) عرض التطبيقات الصناعية
صناعة معالجة المياه: جرع دقيق للمخثرات، المروقات، المطهرات (كلور، هيبوكلوريت الصوديوم)، معدلات درجة الحموضة (حمض، قلوي).
العمليات الكيميائية: إضافة العوامل المساعدة، جرع كمي للمواد المتفاعلة، تحكم دقيق في درجة الحموضة.
الحماية البيئية: الجرع الكيميائي في معالجة مياه الصرف، إضافة مواد ترسيب المعادن الثقيلة.
الطعام والشراب: جرع دقيق للمضافات الغذائية، توزيع كيميائي في أنظمة التنظيف CIP.
صناعة الطاقة: معالجة مياه الغلايات، إضافة مانعات الترسب، مثبطات التآكل.
(II) مثال على حل السيناريو
المشكلة: محطة معالجة مياه صرف تحتاج إلى جرع المادة المروقة بشكل نسبي بناءً على التدفق الداخل. المعدات الحالية لم تستطع تحقيق تحكم نسبي دقيق، مما أدى إلى هدر كيميائي أو نتائج معالجة غير مستقرة.
الحل: تم اعتماد مضخة الجرع ذات التحكم النسبي APG، تستقبل الإشارة 4-20 ملي أمبير من مقياس التدفق الداخل، لتحقيق تحكم نسبي دقيق بين كمية الجرع وحجم المياه المعالجة.
النتيجة: بعد التثبيت، انخفض الاستهلاك الكيميائي بنسبة 20٪، وتحسن استقرار جودة المياه الخارجة بشكل ملحوظ.
دليل الاختيار
(I) خطوات الاختيار الأساسية
تحديد متطلبات التدفق: اختر سلسلة الموديل المناسبة (500/600/603/800/803) بناءً على متطلبات كمية الجرع.
تحديد متطلبات الضغط: اختر موديل يلبي متطلبات الضغط بناءً على الضغط الخلفي للنظام.
اختر طريقة التحكم:

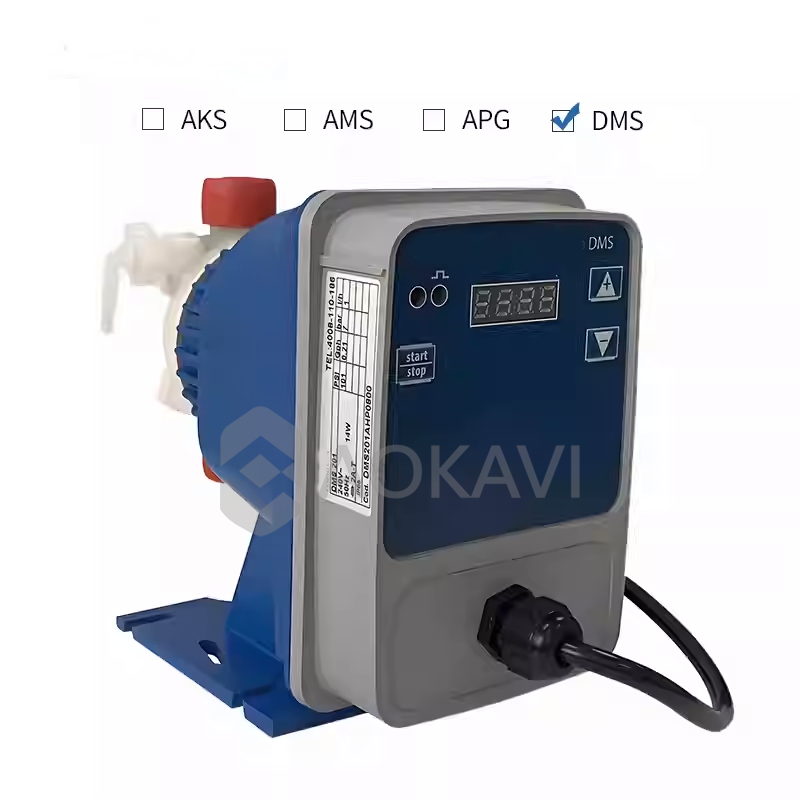

جرع ثابت: اختر نماذج الضبط اليدوي (DMS/AKS).
جرع نسبي بناءً على التدفق: اختر نماذج التحكم النسبي (APG/TPG/DMC/DMM).
جرع بناءً على معايير جودة المياه: اختر TPR (مع مراقبة الأس الهيدروجيني/أوكسيد-إرجاع).
تأكد من توافق المواد: رأس المضخة PVDF يناسب معظم الوسائط الكيميائية؛ تأكد من التوافق للوسائط الخاصة.
اختر طريقة التثبيت: تثبيت على الحائط أو تثبيت عمودي، يتم تقريره بناءً على مساحة الموقع.
(II) جدول اختيار مبسط
سيناريو التطبيق | الموديل الموصى به | نطاق التدفق (لتر/ساعة) | طريقة التحكم |
جرع تدفق صغير في المختبر | السلسلة 500 | 0.4-1.5 | ضبط يدوي (AKS) |
معالجة مياه صغير/متوسط | السلسلة 600/603 | 2.5-8.0 | تحكم نسبي (APG) |
نظام معالجة مياه كبير | السلسلة 800 | 7.0-18.0 | نسبي ذكي (TPG) |
جرع كيميائي عالي التدفق | السلسلة 803 | 20.0-110.0 | تحكم نسبي (APG/DMM) |
نظام تحكم دقيق في درجة الحموضة | السلسلة TPR | التكوين حسب الطلب | تحكم حلقة مغلقة الأس الهيدروجيني/أوكسيد-إرجاع |
التثبيت والملحقات

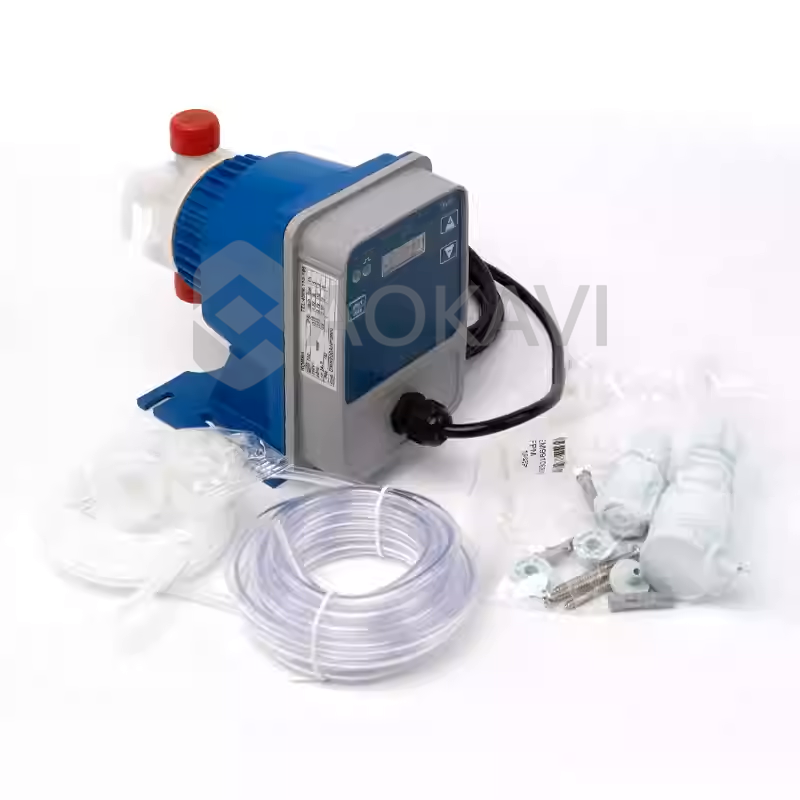

الملحقات القياسية: مرشح صمام القدم (PVDF)، حامل تثبيت، صمام حقن (PVDF)، أنبوب طرد بولي إيثيلين (2م)، أنبوب شفط بولي فينيل كلوريد (4م).
طريقة التثبيت: تثبيت على الحائط (تم توفير الحامل) أو تثبيت عمودي.
مقاسات الواجهة: G3/8 و G1/2 اختياري.
الأسئلة الشائعة (FAQ)
س: ما الفرق الرئيسي بين مضخة جرع ومضخة محيطية؟
ج: مضخات الجرع تستخدم تصميم مكبس/غشاء، مناسبة للضغط الأعلى (حتى 20 بار) وتحكم جرع أكثر دقة؛ المضخات المحيطية تعمل عن طريق ضغط الأنبوب، ليس لها صمامات ومناسبة للسوائل التي تحتوي على جزيئات صلبة ولكن عند ضغوط أقل (عادة <1.0 ميغاباسكال).
س: كيف تختار طريقة التحكم النسبي المناسبة؟
ج: إذا كان لديك بالفعل مقياس تدفق يخرج إشارة 4-20 ملي أمبير، اختر التحكم النسبي التناظري (APG/DMM)؛ إذا كان لديك فقط إشارة نبضية (مثل عداد مياه)، اختر التحكم النسبي الرقمي (DMC)؛ إذا كنت تحتاج إلى ضبط أوتوماتيكي بناءً على معايير جودة المياه (مثل درجة الحموضة)، اختر موديل TPR مع المراقب المضمن.
س: كيف هي المقاومة الكيميائية لمادة PVDF؟
ج: PVDF لديه مقاومة ممتازة للتآكل الكيميائي، يقاوم معظم الأحماض، القلويات، الهالوجينات والمذيبات، مناسب للتعامل مع الكواشف الكيميائية المسببة للتآكل. للوسائط الخاصة مثل حمض النيتريك المركز، حمض الكبريتيك المدخن، إلخ، يجب التأكد من التوافق بشكل إضافي.
س: هل تتطلب مضخات الجرع صيانة دورية؟
ج: نعم، تحقق بانتظام مما إذا كان الغشاء سليماً، وما إذا كانت الصمامات مهترئة أو مسدودة. يوصى بالصيانة الوقائية كل 6-12 شهرًا اعتمادًا على تكرار الاستخدام، استبدال الأجزاء القابلة للاهتراء.
