Обзор Продукции
Разработанная для прецизионной перекачки жидкостей, данная продукция предлагает решения в виде трубок из четырех материалов: PTFE, PVDF, PFA и FEP. Среди них PTFE, PFA и FEP специализированы для применений с малым диаметром (максимальный внешний диаметр 1 дюйм), удовлетворяя строгим требованиям для перекачки с низким расходом и высокой точностью в лабораториях, аналитических приборах, полупроводниковой и фармацевтической промышленности. Трубка PVDF, с другой стороны, охватывает полный сортамент от малых диаметров до DN150, предоставляя гибкий выбор для жидкостных систем различного масштаба.
Структура и Преимущества
Прецизионное Экструзионное Формование: Используются процессы экструзии высокой точности для обеспечения чрезвычайно гладкой внутренней стенки и точных размеров, эффективно снижая остатки жидкости и потери давления, тем самым гарантируя стабильность потока.
Отличная Химическая Совместимость: Устойчива к подавляющему большинству химических растворителей, сильных кислот и сильных щелочей, обеспечивая чистоту транспортируемой среды и предотвращая загрязнение из-за коррозии трубки.
Превосходная Адаптивность: Трубка малого диаметра легко прокладывается в ограниченном пространстве оборудования; трубка PVDF большого диаметра обеспечивает надежную поддержку для систем промышленного масштаба.
Полная Поддержка Индивидуального Изготовления: Поддерживает индивидуальную настройку конкретного внутреннего/внешнего диаметра, толщины стенки, длины, цвета и может комплектоваться различными прецизионными соединениями для идеальной интеграции в систему.
Основные Характеристики
Атрибут | Диапазон характеристик |
Условный внутренний диаметр (Ду) | 1мм ~ 20мм (PTFE/PFA/FEP)
3мм ~ 150мм (PVDF) |
Внешний диаметр | ≤ 25.4мм (1 дюйм) (PTFE/PFA/FEP)
До DN150 (PVDF) |
Толщина стенки | Тонкостенная, Стандартная стенка, Толстостенная, для удовлетворения различных требований к давлению и гибкости. |
Рабочая темп. | PVDF: -40°C ~ +140°C
PTFE/PFA: -200°C ~ +260°C
FEP: -200°C ~ +200°C |
Ключевые Характеристики
Высокая Чистота: Чрезвычайно низкие уровни выщелачиваемых металлических ионов и выделения частиц, соответствие строгим стандартам, таким как SEMI, GMP, USP Класс VI.
Низкая Адсорбция и Антипригарность: Гладкая антипригарная внутренняя стенка минимизирует адсорбцию и остатки биологических агентов, образцов белка или вязких сред.
Хорошая Электроизоляция: Отличные изоляционные свойства обеспечивают безопасность при использовании вокруг электрооборудования.
Надежная Долговременная Долговечность: Устойчива к старению и УФ-излучению, срок службы значительно превышает срок службы обычных пластиковых труб.
Сопротивление Ползучести при Высоких Температурах
PTFE: Относительно плохое сопротивление ползучести. В применениях с малым диаметром, требующих зажимных соединений, холодное течение под длительным воздействием высоких температур может вызвать ослабление соединения.
PVDF: В пределах своего применимого температурного диапазона предлагает высокую механическую прочность и лучшее сопротивление ползучести, чем PTFE, обеспечивая лучшую стабильность соединения.
PFA: Обладает наилучшим сопротивлением ползучести. Сохраняет форму при длительном воздействии высоких температур, обеспечивая стабильное давление уплотнения.
FEP: Сопротивление ползучести лучше, чем у PTFE, но уступает PFA, подходит для средних и низких температур, где требуется визуальное наблюдение.
Сравнение Характеристик Материалов
Материал | Прозрачность | Гибкость/Жесткость | Основные Преимущества | Соображения по Выбору |
PTFE | Непрозрачный (Белый) | Гибкий, формоустойчивый | Наибольшая химическая инертность, наивысшая термостойкость | Плохое сопротивление ползучести, соединения требуют внимания |
PVDF | Полупрозрачный до Прозрачного | Жесткий, высокая твердость | Лучшая механическая прочность, широкий сортамент (малый диаметр до DN150) | Термо- и химстойкость немного ниже, чем у полимеров PFA |
PFA | Полупрозрачный до Высокопрозрачного | Мягкий, легко гнется | Оптимальное сопротивление ползучести, высокая чистота, свариваемый | Более высокая стоимость, эталон для применений сверхвысокой чистоты |
FEP | Высокопрозрачный | Очень Мягкий, Гибкий | Чрезвычайная прозрачность, отличная гибкость, свариваемый | Более низкая термо- и жаростойкость по сравнению с PFA |
Сценарии Применения

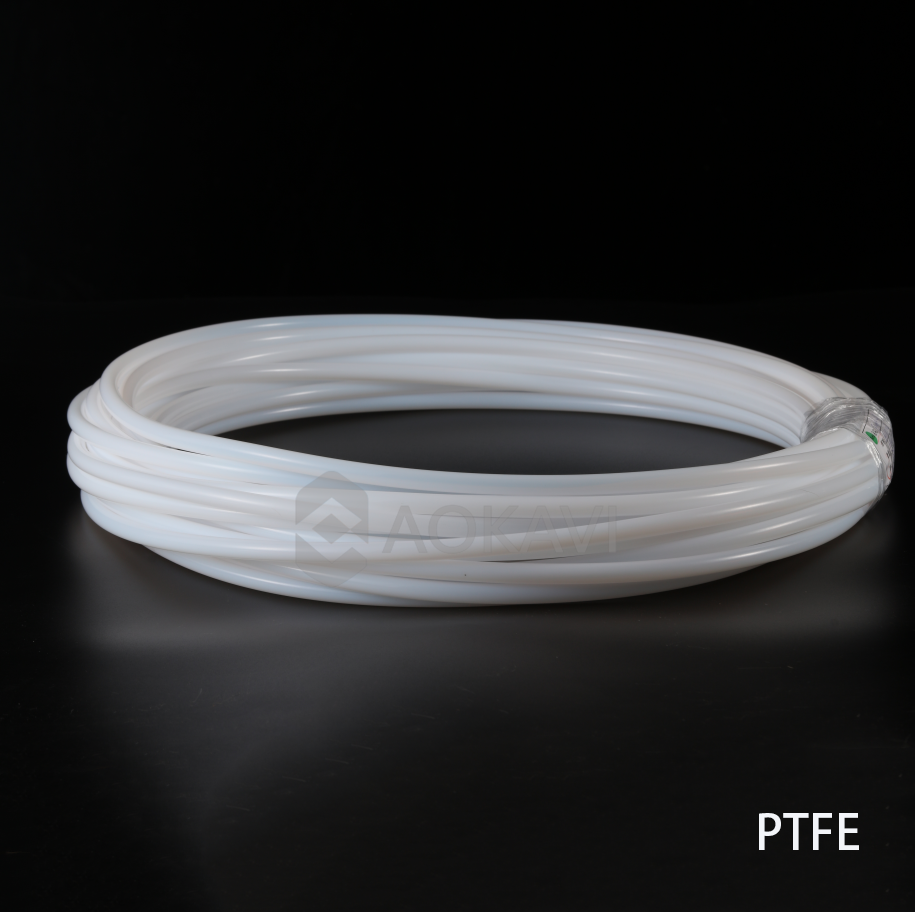

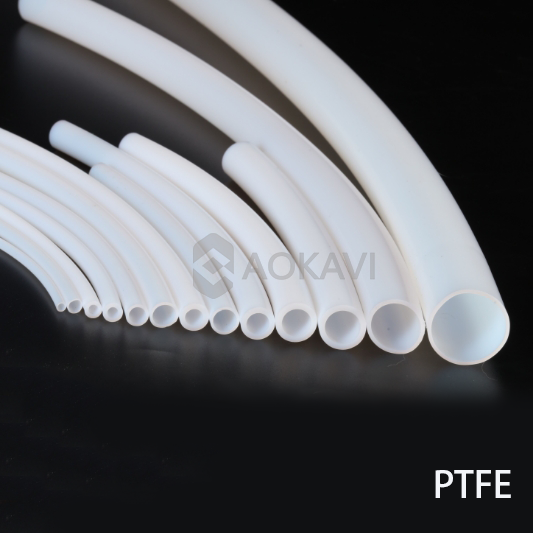

Трубка PTFE: Лабораторная transfer высокотемпературных, высококоррозионных химикатов; газовые тракты научных приборов; паровые линии автоклавов; изоляционные защитные рукава.

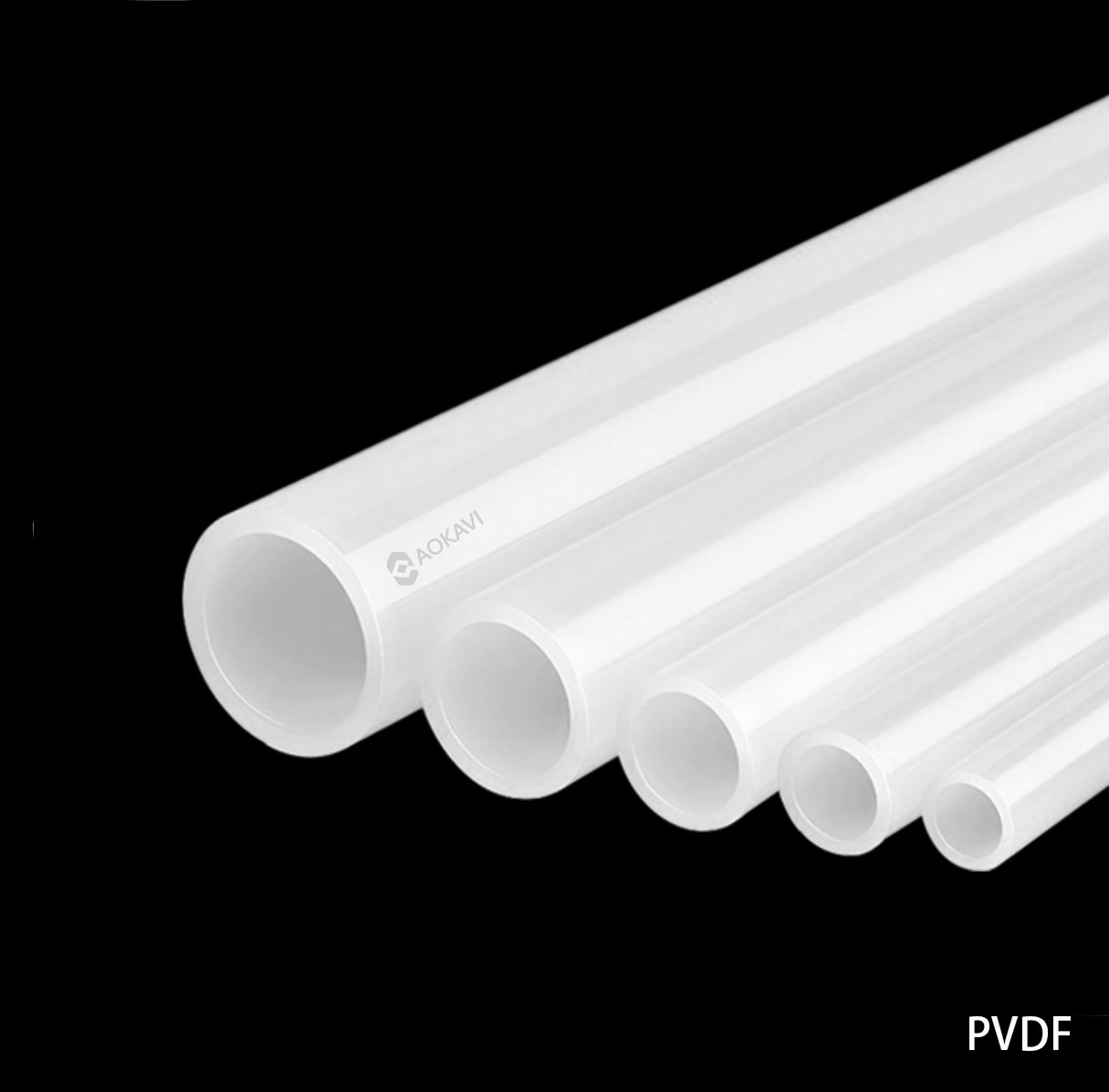

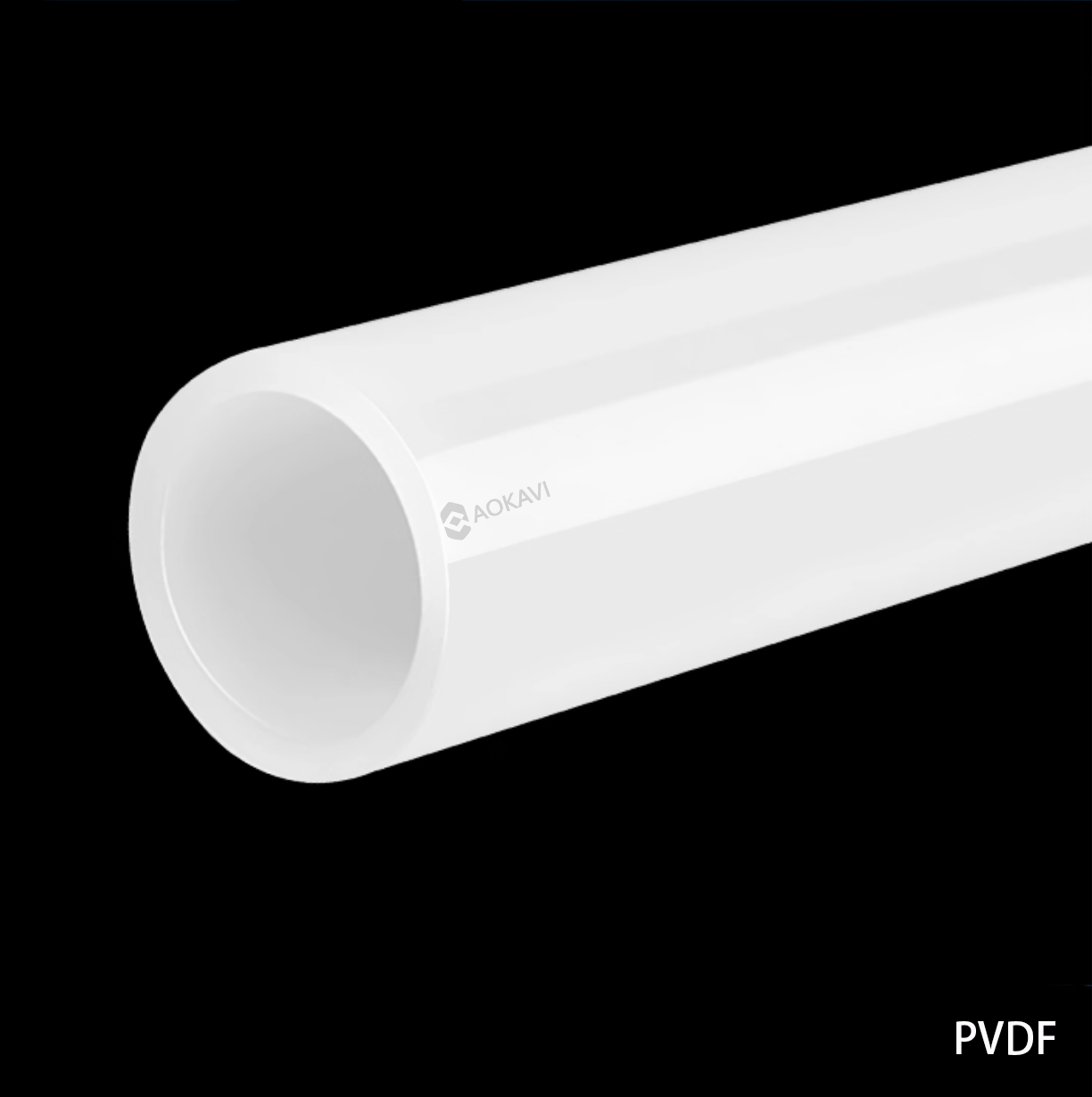

Трубка PVDF: Распределение в точках использования систем ультрачистой воды; внутренние жидкостные тракты в химических аналитических приборах; промышленные системы очистки воды; экологический мониторинг.

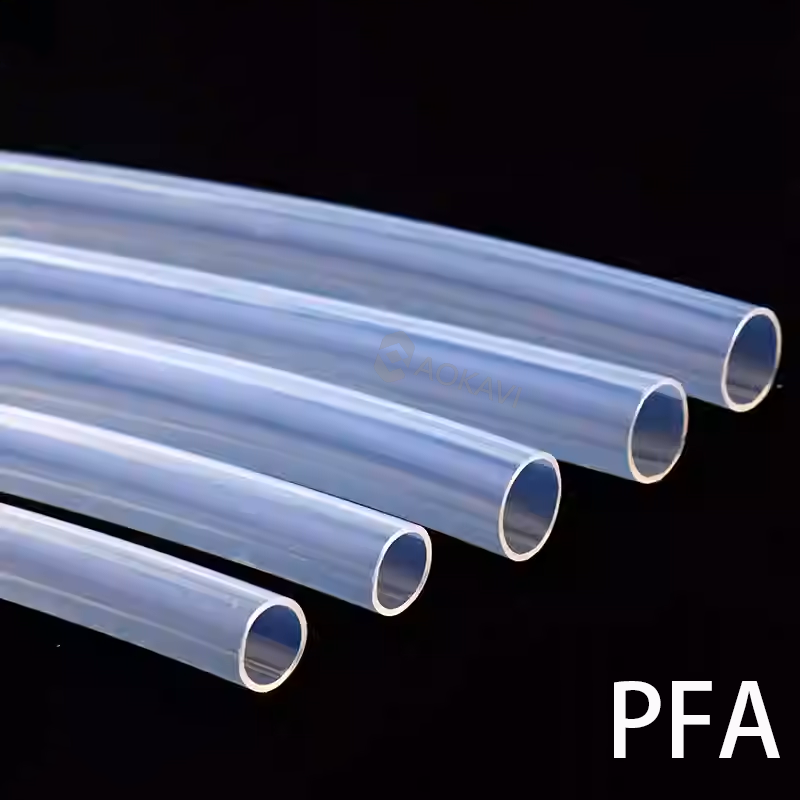

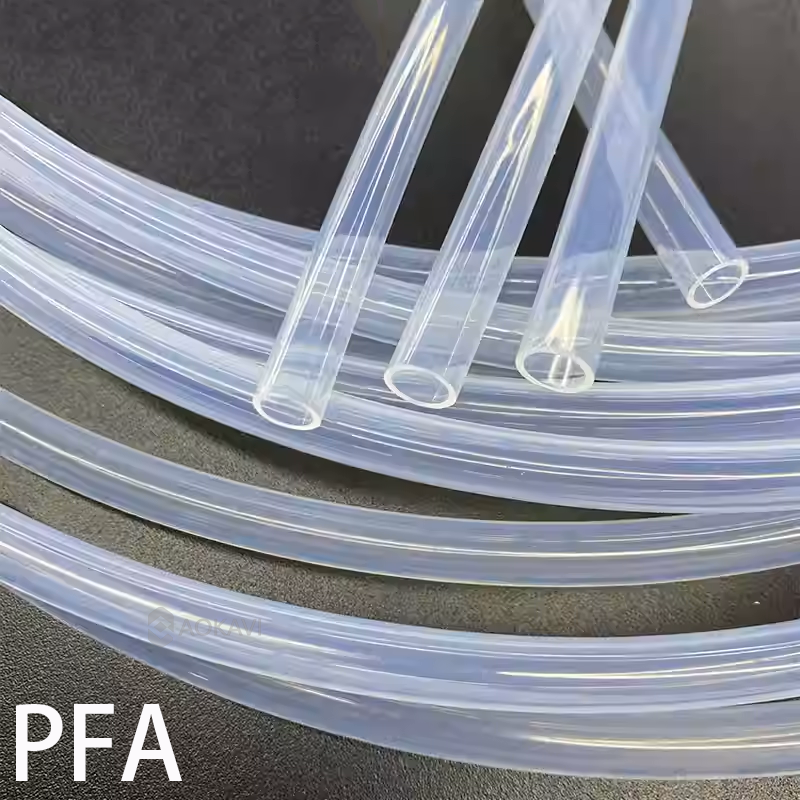

Трубка PFA: Подача химикатов в оборудовании для полупроводниковых процессов; хроматографические системы в биофармацевтике; внутренняя трубка в аналитических приборах.

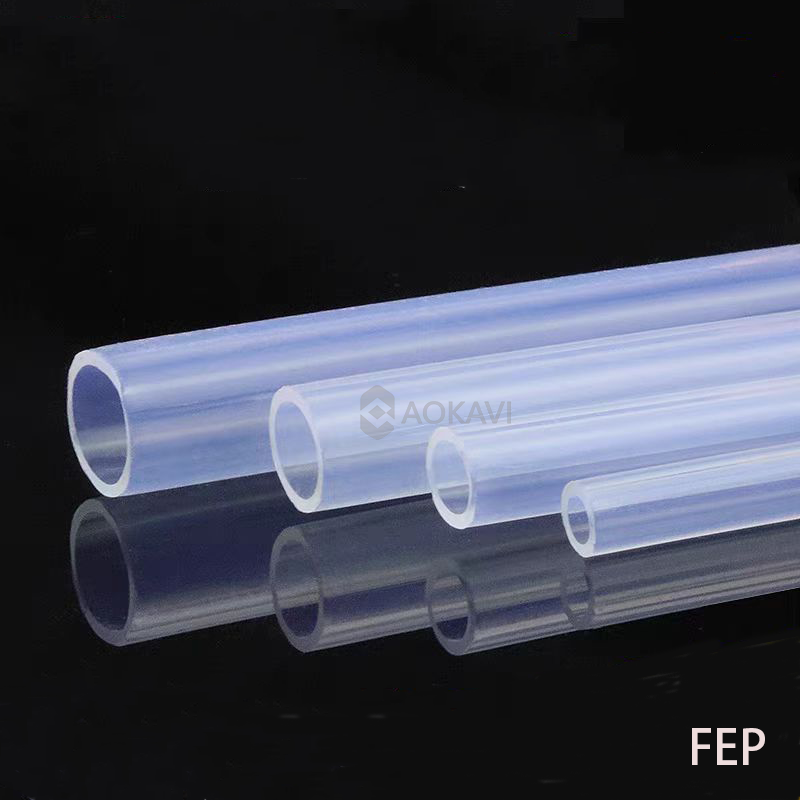

Трубка FEP: Реакции, требующие наблюдения за потоком в реальном времени; трубка для перистальтических насосов в лабораториях; прозрачные линии подачи газа.
Руководство по Выбору Материала
Первостепенное Соображение: Среда и Температура: Для неизвестных или чрезвычайно коррозионных сред, или длительных рабочих температур >150°C, предпочтительны PTFE или PFA.
Потребности в Сортаменте: Выбирайте трубку малого диаметра PTFE/PFA/FEP для прецизионной перекачки с низким расходом; отдавайте приоритет трубке PVDF большого диаметра для основных контуров системы и перекачки с высоким расходом.
Потребности в Прозрачности и Наблюдении: Когда необходимо визуальное наблюдение за жидкостью, предпочтительнее FEP, затем высокопрозрачный PFA.
Потребности в Механической Прочности: Для применений с потенциальным трением, вибрацией или требующих структурной поддержки, PVDF является идеальным выбором.
Требования к Чистоте: Для наивысших степеней чистоты PFA является стандартом по умолчанию; если стоимость является фактором и среда совместима, PVDF является вариантом.
Часто Задаваемые Вопросы (ЧЗВ)
В1: Среди трубок под 1 дюйм, какая самая мягкая и легкая в изгибе?
О: Трубка FEP остается очень мягкой даже при малых диаметрах и является самой легкой для изгиба. PFA также предлагает хорошую гибкость. PVDF заметно более жесткий и требует большего усилия для изгиба.
В2: Какой максимальный диапазон применения для трубки PVDF большого диаметра?
О: Трубка PVDF может поставляться в больших диаметрах до DN150, подходя для систем перекачки жидкостей промышленного масштаба, таких как распределение ультрачистой воды и технологические трубопроводы.
В3: Каковы общие методы соединения для трубки малого диаметра?
О: В основном включают: Штуцеры с зазубринами + Хомуты/Стяжки, Быстроразъемные соединения, Термическая сварка (для PFA/FEP), Резьбовые фитинги и т.д.
В4: Какие особые меры предосторожности следует соблюдать при установке трубки?
О: Избегайте резких изгибов, обеспечивайте плавный радиус изгиба; предотвращайте осевое скручивание трубки; сохраняйте длину трубки как можно короче при соблюдении требований компоновки.
В5: Для перекачки высокочистых растворителей, что более подходит, PVDF или PFA?
О: PFA является превосходным выбором благодаря своей более сильной химической инертности и generally более низким уровням выщелачиваемых веществ. Если растворитель находится в пределах совместимости PVDF и требования к чистоте не являются экстремальными, PVDF является рентабельным вариантом.
