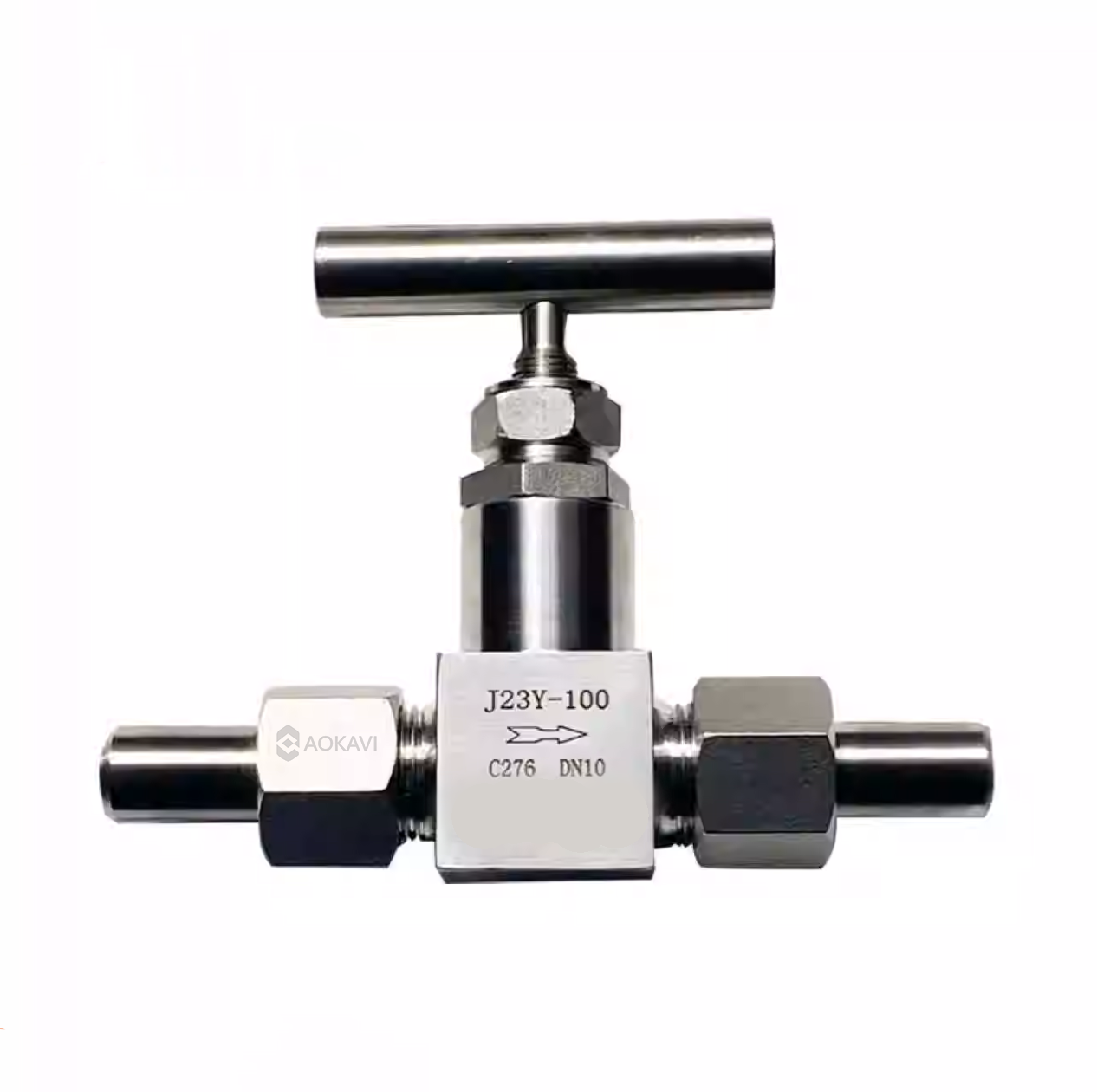

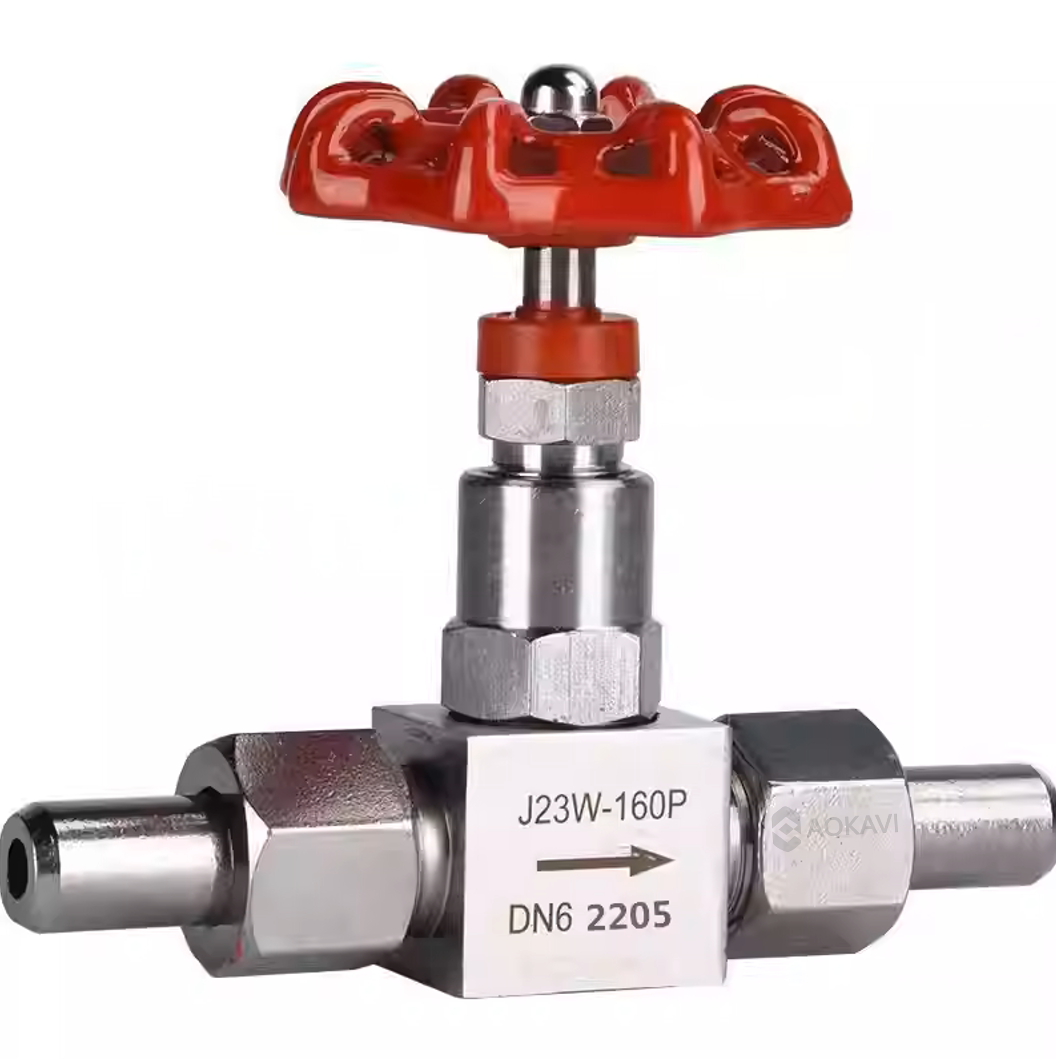

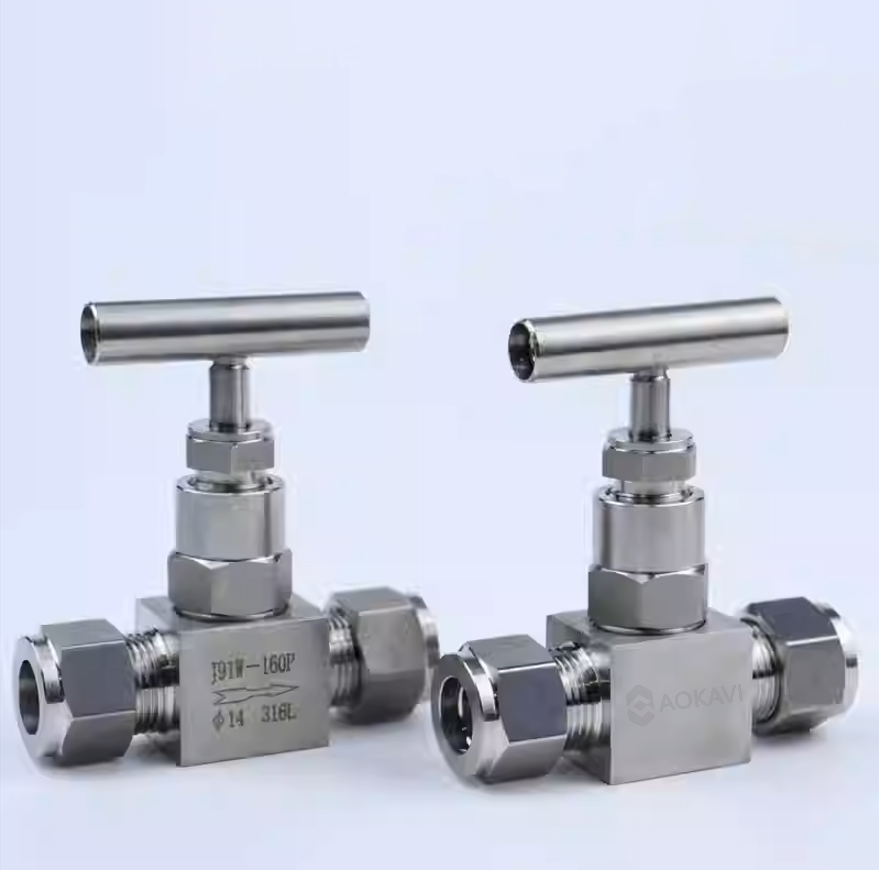

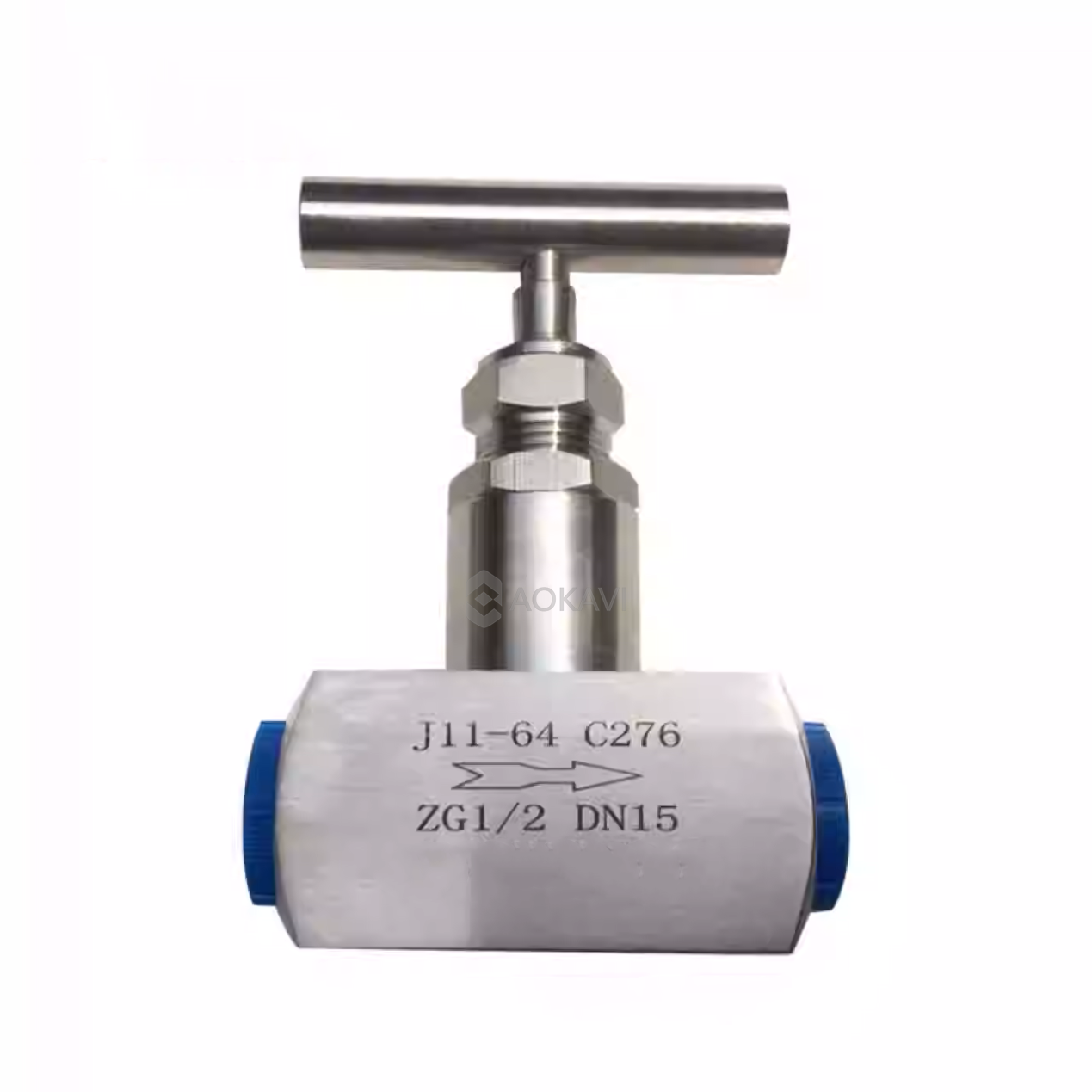

Обзор Продукта
Игольчатые клапаны AOKAVI из специальных сплавов специально разработаны для требовательных условий эксплуатации. Используя материалы из специальных сплавов аэрокосмического класса, они обеспечивают точное управление потоком и длительную стабильную работу в условиях высоких температур, высокого давления и высокой коррозионной активности.
Структура Продукта и Преимущества
(I) Основная Структура
Корпус Клапана: Изготовлен по технологии цельной ковки (заменяет литье), свободен от дефектов, таких как песчаные раковины и газовые пузыри. Равномерная толщина стенки (допуск ≤ ±0.1мм), с толщиной стенки, оптимизированной в соответствии со свойствами материала (материалы C-276/625 имеют стенки на 15% толще, чем 316L, повышая стойкость к давлению). Внутренние стенки прецизионно отполированы (Ra ≤ 0.4мкм), уменьшая удержание жидкости и снижая риск образования отложений и коррозии.
Затвор Клапана:
Затвор Клапана: Изготовлен цельно из того же материала, что и корпус клапана, избегая гальванической коррозии; коническая поверхность обработана алмазной притиркой с шероховатостью поверхности Ra ≤ 0.02мкм, обеспечивая надежность уплотнения.
Уплотнительные Компоненты:
Твердое Уплотнение: Металл-металл уплотнение с использованием того же материала для затвора и седла (подходит для условий высоких температур, например, Inconel 625 для температур выше 500°C).
Мягкое Уплотнение: Использует металлические прокладки в оболочке из PTFE (подходит для сценариев стойкости к коррозии при средних-низких температурах), без старения, без выщелачивания, совместимы с различными химическими средами.
(II) Структурные Преимущества
Улучшенная Коррозионная Стойкость: 100% покрытие специальным сплавом от корпуса до затвора, полностью решая проблему коррозионного отказа обычных клапанов в средах, содержащих Cl⁻, H⁺, S²⁻ и т.д. Например, срок службы материала 2205 в морской среде более чем в 10 раз превышает срок службы нержавеющей стали 304.
Адаптация к Высоким Температурам и Давлению: Цельнокованый корпус + усиленная уплотнительная структура выдерживает максимальное давление 4.0МПа (316L/2205) и температуры до 650°C (Inconel 625), удовлетворяя потребности условий высоких температур и высокого давления в нефтехимической и ядерной отраслях.
Гарантия Длительного Срока Службы: Специальные сплавы устойчивы к старению и усталости, срок службы превышает 15 000 циклов открытия-закрытия в нормальных условиях, что в 5-8 раз больше, чем у обычных клапанов из углеродистой стали.
Технические Параметры
Параметр | 316L | DSS 2205 | Hastelloy C-276 | Inconel 625 |
Условный проход (DN) | 6-25мм; 1/8"~1" | 6-25мм; 1/8"~1" | 6-25мм; 1/8"~1" | 6-25мм; 1/8"~1" |
Условное давление (PN) | 0.6~4.0МПа (При комн. темп.) | 0.6~4.0МПа (При комн. темп.) | 0.6~3.2МПа (При комн. темп.) | 0.6~3.2МПа (При комн. темп.) |
Коэффициент снижения темп.-давления | PN снижается до 1.6МПа @450°C | PN снижается до 1.2МПа @315°C | PN снижается до 1.0МПа @600°C | PN снижается до 0.8МПа @650°C |
Тип соединения | Внутренняя резьба (NPT/BSPT), Обжимной, Фланец (ASME B16.5) | Внутренняя резьба (NPT/BSPT), Обжимной, Фланец (ASME B16.5) | Внутренняя резьба (NPT/BSPT), Фланец (ASME B16.5) | Внутренняя резьба (NPT/BSPT), Фланец (ASME B16.5) |
Применимые жидкости | Слабые кислоты/щелочи, жидкости пищевого класса, общие химические среды | Морская вода, растворы, содержащие Cl⁻, пластовые жидкости нефтяных/газовых месторождений | Соляная кислота, серная кислота, смеси плавиковой кислоты, сильные окисляющие среды | Высокотемпературные расплавы солей, реактивное топливо, теплоноситель ядерного реактора |
Способ управления | Ручная рукоятка (Пневматический/Электрический привод опционально) | Ручная рукоятка (Пневматический/Электрический привод опционально) | Ручная рукоятка (Пневматический/Электрический привод опционально) | Ручная рукоятка (Пневматический/Электрический привод опционально) |
Стандарты сертификации | Соответствует ISO 9001 и связанным стандартам |
|
|
|
Сценарии Применения
(I) Демонстрация Отраслевых Сценариев
Нефтехимическая Промышленность: Используется в трубопроводах передачи кислой нефти и газа (содержащих H₂S, CO₂) на установках добычи и переработки сырой нефти. Материал Hastelloy C-276 выбран за его стойкость к сильной кислотной коррозии, предотвращая аварии, вызванные утечкой клапана.
Морская Инженерия: Используется в системах балластной воды судов и оборудовании для опреснения морской воды. Материал дуплексной нержавеющей стали 2205 используется за его стойкость к коррозии хлорид-ионами в морской воде, достигая срока службы более 15 лет, что значительно превышает срок службы обычных клапанов из нержавеющей стали.
Атомная Энергетика: Используется в циркуляционных трубопроводах теплоносителя ядерного реактора. Игольчатые клапаны из материала Inconel 625 выдерживают температуры выше 600°C и радиационные среды, обеспечивая длительную стабильную работу.
Новая Энергетика (Литиевые Батареи): Используется в линиях подачи для реакторов, содержащих фториды и сильные кислоты, во время синтеза материалов катода литиевых батарей (например, материалы NMC). Материал 316L выбран за его стойкость к слабой коррозии и умеренную стоимость, удовлетворяя производственным потребностям.
Фармацевтическая Химическая Промышленность: Используется для передачи и регулирования стерильных жидкостей и коррозионных дезинфицирующих средств. Материал 316L соответствует стандартам GMP, а отполированные внутренние стенки не имеют мертвых зон, предотвращая загрязнение жидкости.
(II) Пример Решения Сценария
Проблема: В системе морского водяного охлаждения на морской платформе использовались игольчатые клапаны из нержавеющей стали 304. Через 6 месяцев произошла внутренняя коррозия и заедание затвора клапана, что привело к отказу системы охлаждения, высоким затратам на техническое обслуживание и повлияло на работу платформы.
Решение: Заменены на игольчатые клапаны AOKAVI из дуплексной нержавеющей стали 2205. Их дуплексная структура предлагает высокую стойкость к коррозии хлорид-ионами. После установки они работали непрерывно в течение 36 месяцев без коррозии или утечек, сократив затраты на обслуживание оборудования на 85% и обеспечив стабильную работу платформы.
Руководство по Выбору
(I) Советы по Выбору Материала
Определите Приоритет по Типу Коррозионной Среды:
*Слабая Коррозия (pH 4-10, без Cl⁻):* Выберите Нержавеющую Сталь 316L (оптимальная стоимость).
Среды, Содержащие Cl⁻ (Морская Вода, Рассол): Выберите Дуплексную Нержавеющую Сталь 2205 (предпочтительна для стойкости к коррозии Cl⁻).
Сильная Коррозия (Соляная Кислота, Плавиковая Кислота, Смеси Кислот): Выберите Hastelloy C-276 (решение для сильной коррозии).
*Высокая Температура + Коррозия (>450°C, Окисляющие/Восстановительные Среды):* Выберите Inconel 625 (балансирует высокую температуру и коррозионную стойкость).
Затем Учтите Температуру и Давление:
Температура > 450°C: Исключите 2205; Выберите 316L (≤450°C), C-276 (≤600°C), 625 (≤650°C).
Давление > 3.2МПа: Предпочтите 316L/2205 (макс. 4.0МПа); Используйте C-276/625 (макс. 3.2МПа) с тщательной оценкой.
Наконец, Учтите Стоимость и Бюджет:
Ограниченный Бюджет + Стандартные Условия: 316L (Экономически эффективный).
Средний-Высокий Бюджет + Сложные Условия: 2205/C-276 (Выбирайте по мере необходимости).
Высокий Бюджет + Экстремальные Условия: 625 (Для сценариев высокого класса).
(II) Шаги Выбора Спецификации
Определите Условный Проход (DN): На основе требований к потоку в трубопроводе, обратитесь к соответствиям, таким как "DN2 (Поток ≤0.8 м³/ч), DN15 (Поток ≤15 м³/ч), DN50 (Поток ≤80 м³/ч)", чтобы избежать потерь потока или недостаточности из-за завышенных/заниженных диаметров.
Определите Способ Соединения:

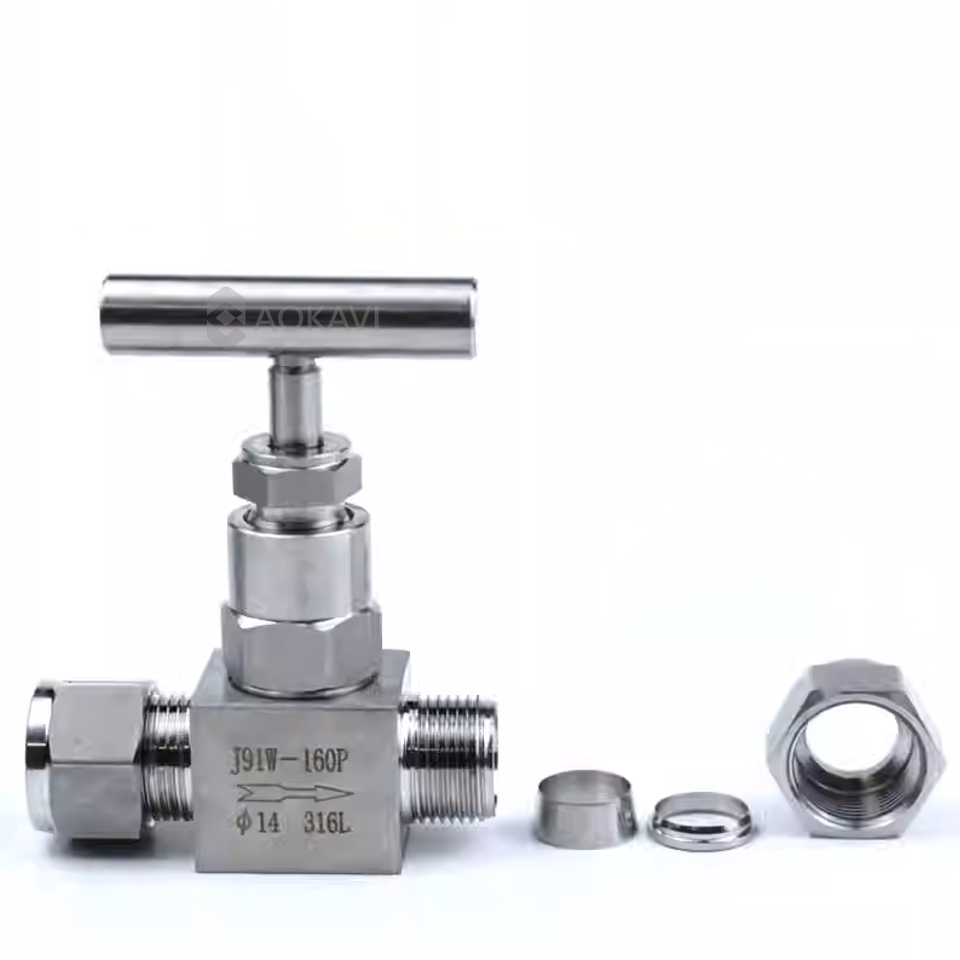

Малый Диаметр (DN2~DN10): Выберите Обжимные соединения (легкий монтаж, хорошее уплотнение, подходит для сценариев низкого давления).
Средний Диаметр (DN15~DN25): Выберите Резьбовые соединения (NPT/BSPT, подходит для сценариев среднего давления).
Большой Диаметр (DN32~DN50): Выберите Фланцевые соединения (ASME B16.5, подходит для сценариев высокого давления, высокого потока).
Подтвердите Дополнительные Требования:
Автоматическое Управление: Выберите модели с пневматическими (одно/двойного действия) или электрическими приводами; материал привода должен соответствовать материалу корпуса клапана (например, корпус C-276 с корпусом привода из 316L).
Особые Среды: Сценарии ядерной энергетики требуют сертификации уровня радиации; фармацевтические сценарии требуют документов сертификации GMP; свяжитесь со службой поддержки для индивидуальной настройки.
Часто Задаваемые Вопросы (FAQ)
В: В чем основное различие между игольчатыми клапанами AOKAVI из специальных сплавов и обычными клапанами из нержавеющей стали?
О: Основное различие заключается в коррозионной стойкости материала и пригодности к условиям эксплуатации. Обычная нержавеющая сталь (например, 304) устойчива только к слабой коррозии и склонна к коррозионному разрушению в средах, содержащих Cl⁻, и сильных кислотах. В отличие от этого, специальные сплавы, такие как 2205, C276 и 625, используемые AOKAVI, значительно повышают коррозионную и жаропрочность за счет добавления элементов, таких как Mo, W и Cr. Например, C276 не показывает коррозии после 1000 часов погружения в 50% соляную кислоту, в то время как нержавеющая сталь 304 показывает сильную ржавчину в течение 24 часов.
*В: И Hastelloy C-276, и Inconel 625 подходят для сценариев высоких температур и сильной коррозии. Как выбрать между ними?*
О: Ключевым является тип среды и максимальная температура. Для сильно восстановительных сред (например, соляная кислота, серная кислота) предпочтителен C276 (содержит элемент W, лучшая стойкость к восстановительным средам). Для окислительных сред (например, азотная кислота, воздух высокой температуры) или температур >600°C предпочтителен 625 (более высокое содержание Cr, лучшая стойкость к высокотемпературному окислению и ползучести). Например, выберите 625 для сценариев с ядерным теплоносителем (окислительным), и C-276 для сценариев гидрометаллургии (среда соляной кислоты).
В: Существуют ли особые требования к установке для игольчатых клапанов из дуплексной нержавеющей стали 2205?
О: Два момента требуют внимания: ① Избегайте длительного использования в средах выше 315°C, поскольку превышение температурного предела вызывает распад дуплексной структуры, снижая коррозионную стойкость. ② Во время установки крутящий момент затяжки болтов должен контролироваться в пределах 25~35 Н・м (для спецификации DN15). Чрезмерный момент может деформировать корпус клапана, в то время как недостаточный момент может вызвать утечку. Рекомендуется использование динамометрического ключа.
