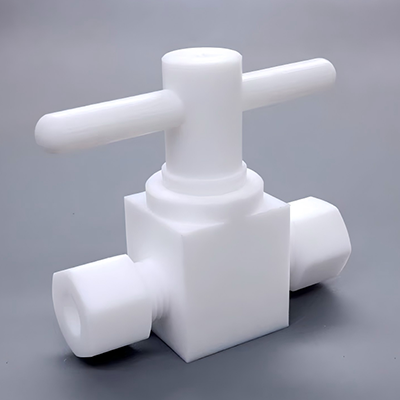

Обзор Продукта
Фторопластовые игольчатые клапаны AOKAVI изготовлены с использованием передовых материалов PTFE, PFA и PVDF, специально разработанных для высококоррозионных сред и применений со сверхвысокой чистотой. Благодаря прецизионно обработанным мелкорезьбовым структурам они обеспечивают регулирование расхода на микронном уровне, удовлетворяя самым требовательным потребностям управления промышленными процессами.
Структура Продукта и Преимущества
(I) Разбор Основной Структуры
Корпус Клапана: Цельноформованный литьем под давлением, без сварных швов, предотвращает проникновение коррозионных сред; гладкая внутренняя стенка (Шероховатость Ra ≤ 0.8 мкм) снижает риск удержания жидкости и загрязнения.
Затвор и Шток:
Затвор: Точеный из фторопласта, коэффициент контакта конической поверхности и седла клапана достигает 99.5%, обеспечивая герметизацию без капель.
Шток: Конструкция с покрытием из PTFE в паре с уплотнительной набивкой из армированного PTFE балансирует герметичность и плавность работы, предотвращая заедание штока из-за коррозии.
Уплотнительные Компоненты: Используют полные фторполимерные O-кольца (PTFE/PFA), заменяя традиционные резиновые уплотнения, не стареют, не выделяют примесей, совместимы с различными коррозионными средами.
Регулировочная Ручка: Дизайн с противоскользящей текстурой, с маркировкой шкалы (0-10 делений), для точного контроля расхода и удобства эксплуатации.
(II) Структурные Преимущества
Дизайн с Нулевым Загрязнением: Все контактирующие с средой детали из фторопласта, без выщелачивания ионов металлов, соответствуют требованиям чистоты жидкостей электронного и фармацевтического класса.
Улучшенная Коррозионная Стойкость: 100% покрытие фторопластом от корпуса до уплотнений, полностью решает проблему коррозионного отказа металлических клапанов (нержавеющая сталь, Хастеллой) в сильнокоррозионных средах.
Гарантия Длительного Срока Службы: Фторопластовые материалы устойчивы к старению и усталости, срок службы превышает 8,000 циклов открытия-закрытия в нормальных условиях, что в 3-5 раз больше, чем у традиционных металлических клапанов.
Технические Параметры

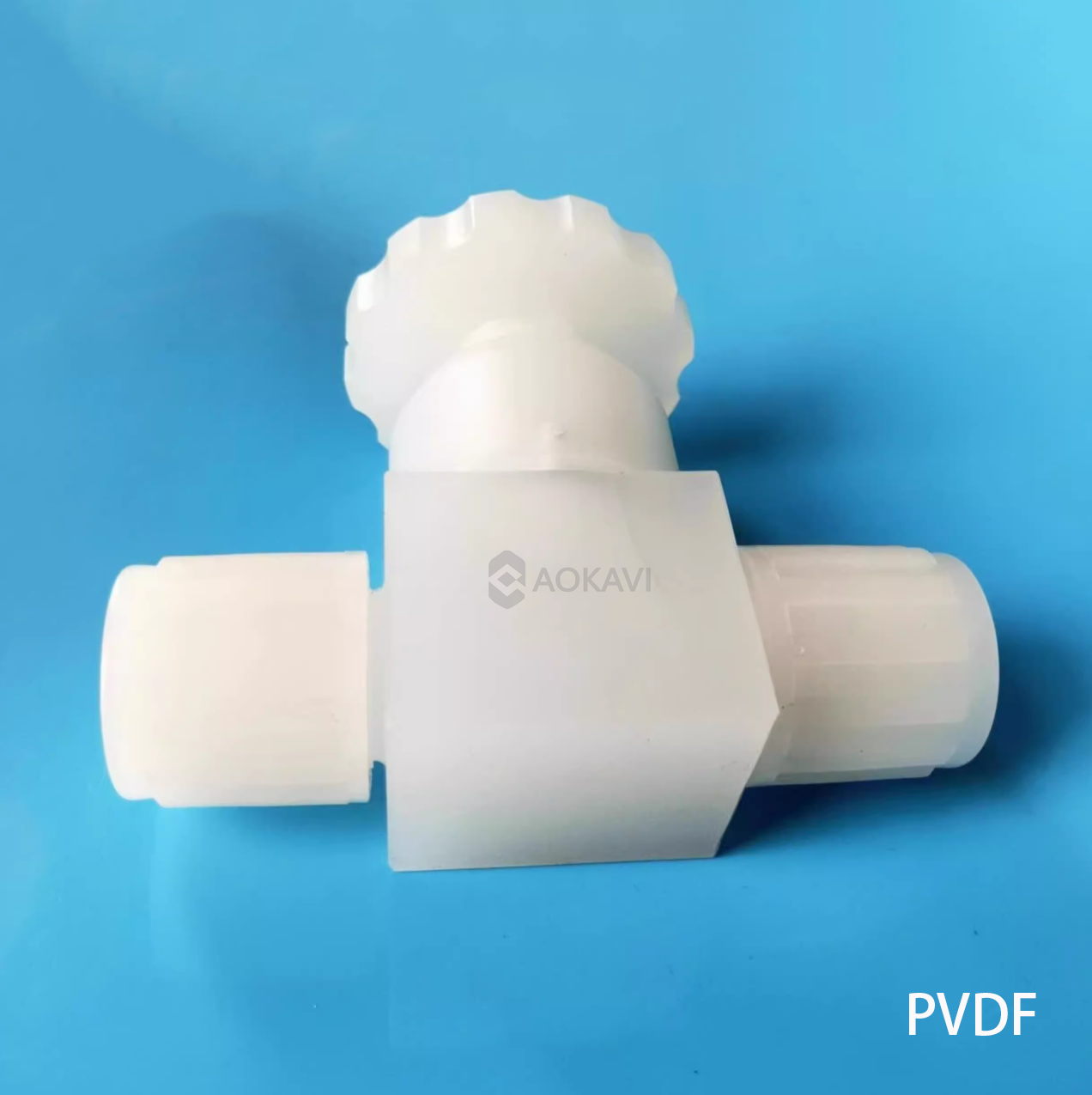

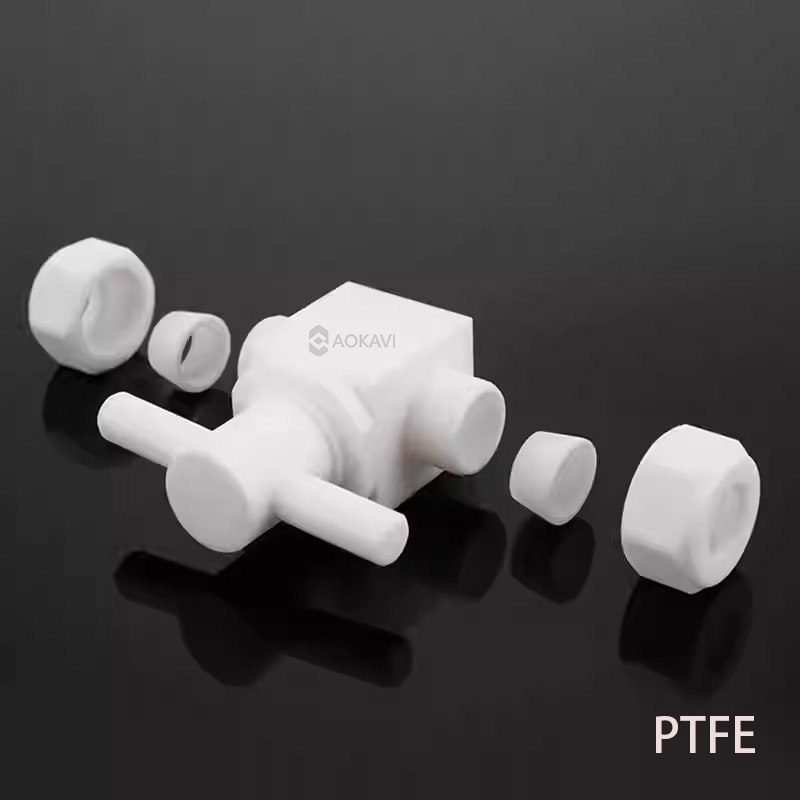

Категория Технического Параметра | Ед. изм. | PTFE | PFA | PVDF |
I. Основные Характеристики | - | - | - | - |
Условный Проход (DN) | мм/дюйм | DN2~DN25 (1/8"~1") | DN2~DN25 (1/8"~1") | DN2~DN25 (1/8"~1") |
Условное Давление (PN) | МПа | 0.6~1.6 @КТ (Снижается до 0.3 @260°C) | 0.6~1.6 @КТ (Сохраняет 0.8 @260°C) | 1.0~2.0 @КТ (Снижается до 0.6 @150°C) |
Тип Соединения | - | Внутренняя Резьба (NPT/BSPT), Обжимной, Фланец | Внутренняя Резьба (NPT/BSPT), Обжимной, Фланец | Внутренняя Резьба (NPT/BSPT), Обжимной, Фланец |
II. Ключевые Характеристики | - | - | - | - |
Диапазон Температур (Постоянное Использование) | °C | -200~260 (Кратковременно до 300) | -200~260 (Без снижения производительности) | -40~150 (Макс. длительное использование) |
Скорость Утечки (Тест He) | мл/мин | ≤1×10⁻⁶ (25°C, 1МПа) | ≤5×10⁻⁷ (25°C, 1МПа, Лучшая Герметичность) | ≤1×10⁻⁶ (25°C, 1МПа) |
Шероховатость Корпуса (Ra) | мкм | ≤0.8 (Гладкая внутр. стенка) | ≤0.4 (Более гладкая внутр. стенка, меньше удержания) | ≤0.8 (Гладкая внутр. стенка) |
Рабочий Крутящий Момент | Н·м | 5~12 (Зависит от размера, @КТ) | 4~10 (Зависит от размера, хорошая вязкость, меньший момент) | 6~14 (Зависит от размера, высокая жесткость, немного выше момент) |
III. Характеристики Ползучести при Высокой Темп. | - | - | - | - |
Скорость Ползучести 150°C/10МПа (1000ч) | % | 8.5~10.2 (Значительная ползучесть, контролировать длительную нагрузку) | 5.2~6.8 (Низкая скорость ползучести, отличная структурная стабильность) | 2.1~3.5 (Самая низкая скорость ползучести, высокая жесткость при высоких темп.) |
Скорость Ползучести 200°C/5МПа (1000ч) | % | 12.3~14.5 (Ползучесть усиливается при высокой темп.) | 7.8~9.3 (Контролируемая ползучесть, подходит для средних-высоких нагрузок) | Н/Д для этой темп. (Превышает предел длительной темп.) |
Скорость Ползучести 260°C/2МПа (1000ч) | % | 18.6~21.4 (Значительная ползучесть при высокой темп., низкой нагрузке) | 10.5~12.8 (Оптимальная стабильность при высокой темп., наименьшая ползучесть) | Н/Д для этой темп. (Превышает предел длительной темп.) |
IV. Свойства Материала | - | - | - | - |
Коррозионная Стойкость | - | Устойчив к почти всем хим. веществам (кроме расплавленных щелочных металлов) | Такой же как PTFE, лучше сопротивление проницаемости, чем PTFE | Устойчив к сильным кислотам/щелочам/орг. растворителям, сильная стойкость к атмосферным воздействиям |
Выщелачиваемые/Экстрагируемые | мкг/см² | <0.1 (Низкое, соответствует высокой чистоте) | <0.05 (Сверхнизкое, подходит для электроники/фармацевтики) | <0.2 (Низкое, соответствует общей чистоте) |
Механическая Прочность (Растяжение) | МПа | 20~25 (Средняя твердость, хорошее сопротивление ползучести) | 22~28 (Вязкость > PTFE, хорошее сопротивление удару) | 35~45 (Наивысшая прочность, оптимальная жесткость/износостойкость) |
Срок Службы (Циклы Открытия-Закрытия) | циклы | ≥8000 (Нормальные условия) | ≥10000 (Нормальные условия, лучшее сопротивление усталости) | ≥9000 (Нормальные условия, износостойкость поддерживает долгий срок службы) |
V. Соответствие и Совместимость | - | - | - | - |
Стандарты Сертификации |
| ISO 9001 и Связанные Стандарты |
|
|
Применимые Жидкости | - | Высокотемпературные коррозионные жидкости, лабораторные реагенты, жидкости общей высокой чистоты | Химические вещества электронного класса, стерильные фармацевтические жидкости, сверхвысокотемпературные жидкости | Жидкости химических процессов, окружающие сточные воды, морская вода, коррозионные жидкости средней температуры |
Сценарии Применения
(I) Демонстрация Отраслевых Сценариев
Химическая Промышленность: Используется для управления подачей/сливом в реакторах с сильными кислотами/щелочами, заменяя клапаны из нержавеющей стали, чтобы избежать утечки среды и повреждения оборудования, вызванного коррозией.
Промышленность Полупроводников: Подходит для плавиковой кислоты электронного класса, фоторезистов и других жидкостей высокой чистоты; низкие экстрагируемые вещества обеспечивают выход годных пластин.
Фармацевтическая Промышленность: Соответствует стандартам GMP, используется для передачи и регулирования стерильных жидкостей и коррозионных дезинфицирующих средств; отсутствие выщелачиваемых веществ загрязняет жидкость.
Промышленность Защиты Окружающей Среды: Обрабатывает сточные воды, содержащие ионы тяжелых металлов и сильные окислители; сильная стойкость к атмосферным воздействиям подходит для наружной установки или в суровых условиях.
Лаборатории/Исследовательские Области: Миниатюрные спецификации (DN2~DN6) подходят для экспериментов с микрокоррозионными жидкостями в лабораториях, обеспечивая точный контроль потока.
(II) Пример Решения Сценария
Проблема: Полупроводниковый завод использовал игольчатые клапаны из нержавеющей стали для плавиковой кислоты электронного класса. Через 3 месяца произошла внутренняя утечка, приведшая к коррозии трубопровода плавиковой кислотой, что привело к высоким затратам на техническое обслуживание и влиянию на производство.
Решение: Заменены на этот игольчатый клапан из материала PFA. Полностью фторопластовый материал устойчив к коррозии плавиковой кислотой, без выщелачивания металлов. После установки работал непрерывно в течение 18 месяцев без утечек, сократив затраты на обслуживание оборудования на 70%.
Руководство по Выбору
(I) Советы по Выбору Материала
Сначала Определите Потребности в Температуре:
Температура >150°C или <-40°C: Выберите PTFE или PFA.
Температура ≤150°C и ≥-40°C: Можно выбрать PVDF (ниже стоимость, выше прочность).
Затем Учитывайте Требования к Чистоте:
Сценарии полупроводников, стерильные фармацевтические: Выберите PFA (сверхнизкие экстрагируемые вещества).
Общие химические, экологические сценарии: PTFE или PVDF оба подходят.
Наконец, Учитывайте Механическую Прочность:
Частая эксплуатация, требуется высокая износостойкость: Выберите PVDF.
Низкочастотная эксплуатация, высокотемпературные сценарии: Выберите PTFE/PFA.
(II) Шаги Выбора Спецификации
Определите Условный Проход (DN): На основе требований к потоку в трубопроводе, обратитесь к соответствиям, таким как "DN2 (Поток ≤0.5м³/ч), DN6 (Поток ≤2м³/ч), DN15 (Поток ≤10м³/ч)".
Определите Способ Соединения:
Малый диаметр (DN2~DN10): Предпочтительны обжимные соединения (легкий монтаж, хорошее уплотнение).
Большой диаметр (DN15~DN25): Выберите резьбовые или фланцевые соединения (высокая стабильность).
Подтвердите Условное Давление: Выберите соответствующую классификацию PN на основе давления в системе трубопроводов.
(III) Таблица Выбора (Упрощенная)
Сценарий Применения | Рекомендуемый Материал | Рекомендуемая Спецификация (DN) | Способ Соединения |
Электронная Жидкость Полупроводников | PFA | DN2~DN10 | Обжимной |
Стерильная Жидкость Фармацевтики | PFA/PTFE | DN6~DN15 | Обжимной / Фланец |
Сильнокоррозионная Химическая Жидкость | PTFE/PVDF | DN10~DN25 | Резьба / Фланец |
Окружающие Сточные Воды | PVDF | DN15~DN25 | Фланец |
Микро Жидкость Лаборатории | PTFE | DN2~DN6 | Обжимной |
Часто Задаваемые Вопросы (FAQ)
В: Действительно ли коррозионная стойкость фторопластовых игольчатых клапанов лучше, чем у металлических клапанов?
О: Да. Фторопласты (особенно PTFE/PFA) имеют гораздо более высокую стойкость к сильным кислотам, щелочам и органическим растворителям, чем металлы, такие как нержавеющая сталь (304/316L) и Хастеллой. Например, в 50% концентрированной азотной кислоте PTFE не показывает коррозии, в то время как нержавеющая сталь 316L показывает значительную ржавчину в течение 24 часов. Следовательно, фторопластовые клапаны являются единственным надежным выбором для сценариев с сильной коррозией.
В: Очень ли высок крутящий момент для фторопластовых клапанов? Не станут ли они трудно поворачиваемыми?
О: Нет. Наш шток клапана использует конструкцию "с покрытием PTFE + усиленная набивка", снижая рабочий крутящий момент до всего 60% от традиционных фторопластовых клапанов. Крутящий момент не увеличивается значительно при использовании. Кроме того, прецизионно притертые затвор и седло предотвращают заедание, позволяя легко управлять вручную в нормальных условиях.
В: Можно ли адаптировать фторопластовые клапаны с пневматическими или электрическими приводами?
О: Да. Мы предоставляем нестандартные клапаны с интерфейсами для монтажа приводов, совместимые с основными пневматическими (одно/двойного действия) и электрическими приводами для удовлетворения потребностей автоматического управления. Пожалуйста, свяжитесь со службой поддержки клиентов для получения конкретных решений по индивидуальной настройке.
