Обзор продукта
Промышленные быстросъемные соединения являются ключевыми компонентами в трубопроводных системах для быстрого соединения и разъединения. Они обеспечивают эффективные и надежные решения быстрого соединения для шести высокопроизводительных материалов, удовлетворяя различным промышленным требованиям для частой разборки и быстрого обслуживания.
Структура и преимущества продукта

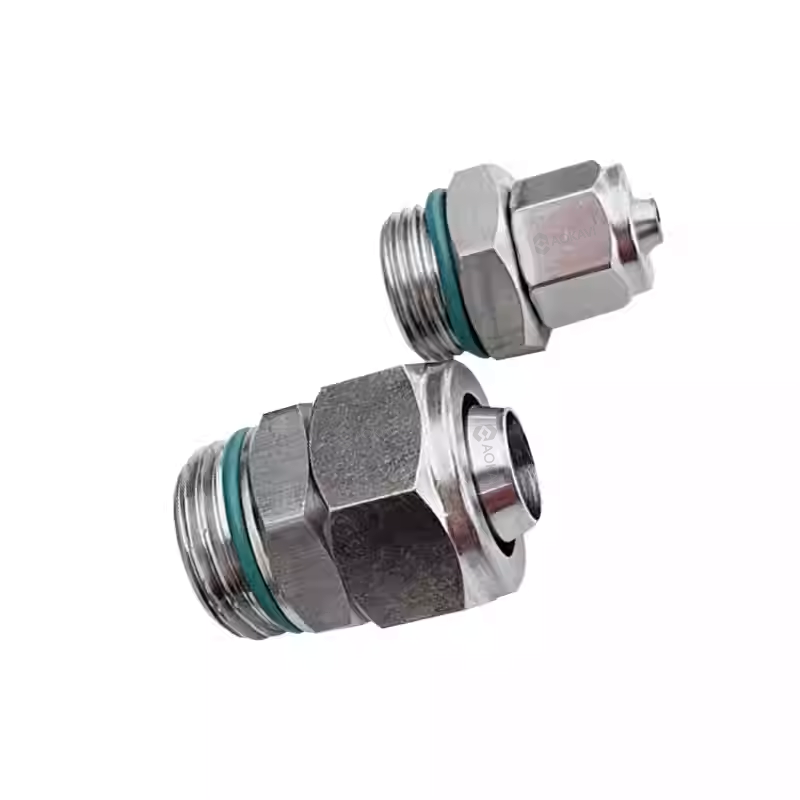

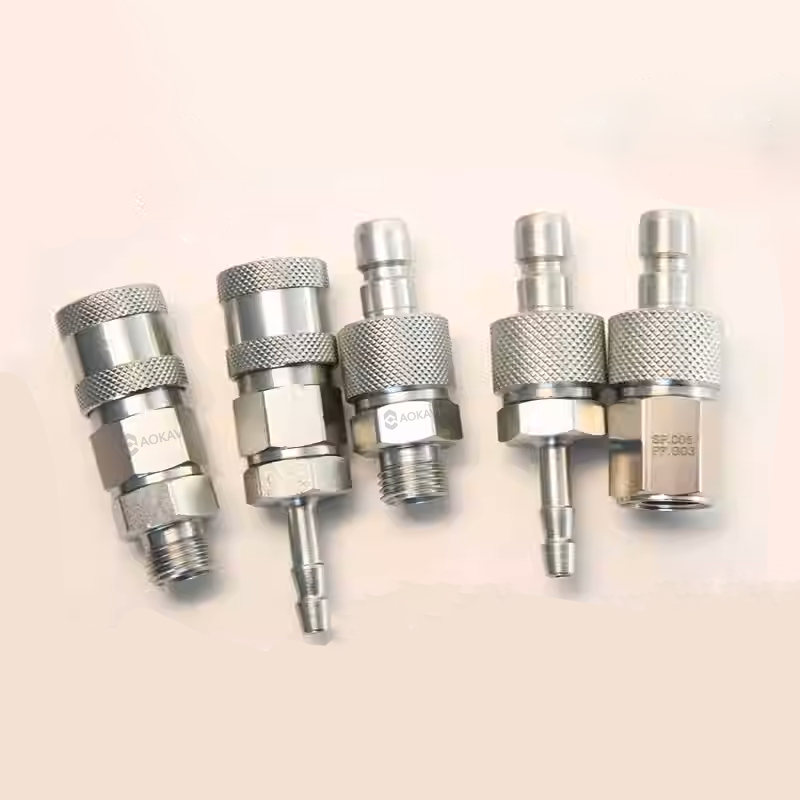

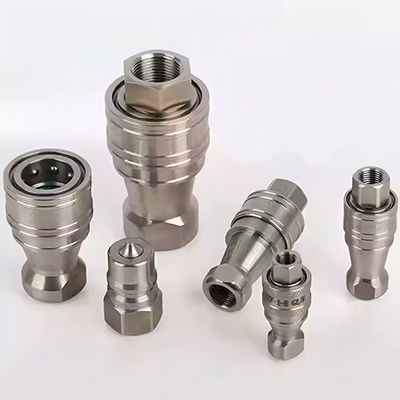

Быстросъемное соединение из нержавеющей стали 316
Использует точную обработку на станках с ЧПУ, имеет встроенную конструкцию двойного уплотнения и механизм автоматического отсечного клапана. Конструкция с управлением одной рукой позволяет быстро соединять и разъединять, максимальное рабочее давление 5000 psig. Отличные характеристики повторного уплотнения, срок службы превышает 10 000 циклов соединения.
Быстросъемное соединение из дуплексной стали 2205
Основано на уникальной дуплексной микроструктуре, механическая прочность почти вдвое выше, чем у нержавеющей стали 316. Использует усиленный механизм фиксации и конструкцию износостойкого уплотнения, особенно подходит для частых потребностей в соединении в условиях высокой вибрации и коррозии. Срок службы соединения до 15 000 циклов.
Быстросъемное соединение из Инконеля 625
Имеет конструкцию, оптимизированную для высоких температур. Материалы уплотнений выбраны из перфторэластомера или металлических уплотнений, обеспечивая надежность уплотнения при экстремальных температурах. Конструкция точного направляющего механизма обеспечивает точность соосности соединения, предотвращая износ уплотнительной поверхности. Применимый температурный диапазон -196°C до 980°C.
Полимерное быстросъемное соединение
PTFE использует конструкцию с низким трением, с малой силой соединения и отличной химической инертностью; PVDF использует усиленную конструкцию, хорошую механическую прочность и рентабельность; PFA предлагает версию сверхвысокой чистоты, чрезвычайно низкое выделение частиц, подходит для применений в полупроводниковой и биотехнологической промышленности.
Тип материала | Механизм фиксации | Метод уплотнения | Основные преимущества | Срок службы соединения |
Нерж. сталь 316 | Шариковая фиксация | Двойное уплотнение O-Ring | Сбалансированная производительность | 10,000 циклов |
Дуплексная сталь 2205 | Усиленная фиксация | Износостойкое уплотнение | Высокая прочность, Коррозионностойкость | 15,000 циклов |
Инконель 625 | Высокотемпературная фиксация | Уплотнение FFKM/Металлическое | Стабильность при экстремальных температурах | 8,000 циклов |
PTFE | Защелкивающего типа | Интегрированное уплотнение | Лучшая химическая инертность | 5,000 циклов |
PVDF | Рычажного типа | Уплотнение O-Ring | Хорошая механическая прочность | 7,000 циклов |
PFA | Нажим-тяну | Уплотнение из тефлона | Сверхвысокая чистота | 6,000 циклов |
Основные характеристики
Типы интерфейсов и диапазоны размеров
Быстросъемное соединение из нержавеющей стали 316:
Типы интерфейсов: NPT, BSPP, BSPT
Диапазон размеров: 1/8" ~ 1"
Методы соединения: Нажим-тяну, Рычаг, Кнопка
Соответствие стандартам: ISO 16028, стандарты DIN
Быстросъемное соединение из дуплексной стали 2205:
Типы интерфейсов: NPT, BSPP
Диапазон размеров: 1/8" ~ 3/4"
Методы соединения: Нажим-тяну, Рычаг
Быстросъемное соединение из Инконеля 625:
Типы интерфейсов: NPT, BSPT
Диапазон размеров: 1/8" ~ 1/2"
Методы соединения: Нажим-тяну, Металлическое уплотнение
Полимерное быстросъемное соединение:
Диапазон размеров: 1/8" ~ 3/4"
Методы соединения: Защелкивающего типа, Нажим-тяну, Рычажного типа
Таблица деталей характеристик
Параметр характеристик | Нерж. сталь 316 | Дуплексная сталь 2205 | Инконель 625 | PTFE | PVDF | PFA |
Размер интерфейса | 1/8" ~ 1" | 1/8" ~ 3/4" | 1/8" ~ 1/2" | 1/8" ~ 3/4" | 1/8" ~ 1" | 1/8" ~ 1/2" |
Метод соединения | Наж/Рыч/Кноп | Наж/Рыч | Наж/Метал. Уплот. | Защелк. типа | Рычажного типа | Нажим-тяну |
Пропускная способность | Высокая | Высокая | Средняя | Средняя | Средняя-Высокая | Средняя |
Режим работы | Одной рукой | Одной рукой | Двумя руками | Одной рукой | Одной рукой | Одной рукой |
Категория веса | Стандартная | Стойкая | Сверхстойкая | Легкий | Стандартный | Легкий |
Ключевые эксплуатационные характеристики
Механические свойства и характеристики уплотнения
Быстросъемное соединение из нержавеющей стали 316: Рабочее усилие 20-50Н, Скорость утечки <1×10⁻⁹ мбар·л/с, Давление разрушения ≥4 x рабочее давление, Применимая температура -20°C ~ 200°C (с уплотнениями).
Быстросъемное соединение из дуплексной стали 2205: Рабочее усилие 25-60Н, Отличная коррозионная стойкость, особенно подходит для морской воды и химических сред, сохраняет отличное уплотнение при вибрации.
Быстросъемное соединение из Инконеля 625: Рабочее усилие при высоких температурах 40-80Н, С металлическим уплотнением до 980°C, Скорость утечки <1×10⁻¹⁰ мбар·л/с, Выделение частиц <5 частиц/л для сверхчистых применений.
Полимерное быстросъемное соединение:

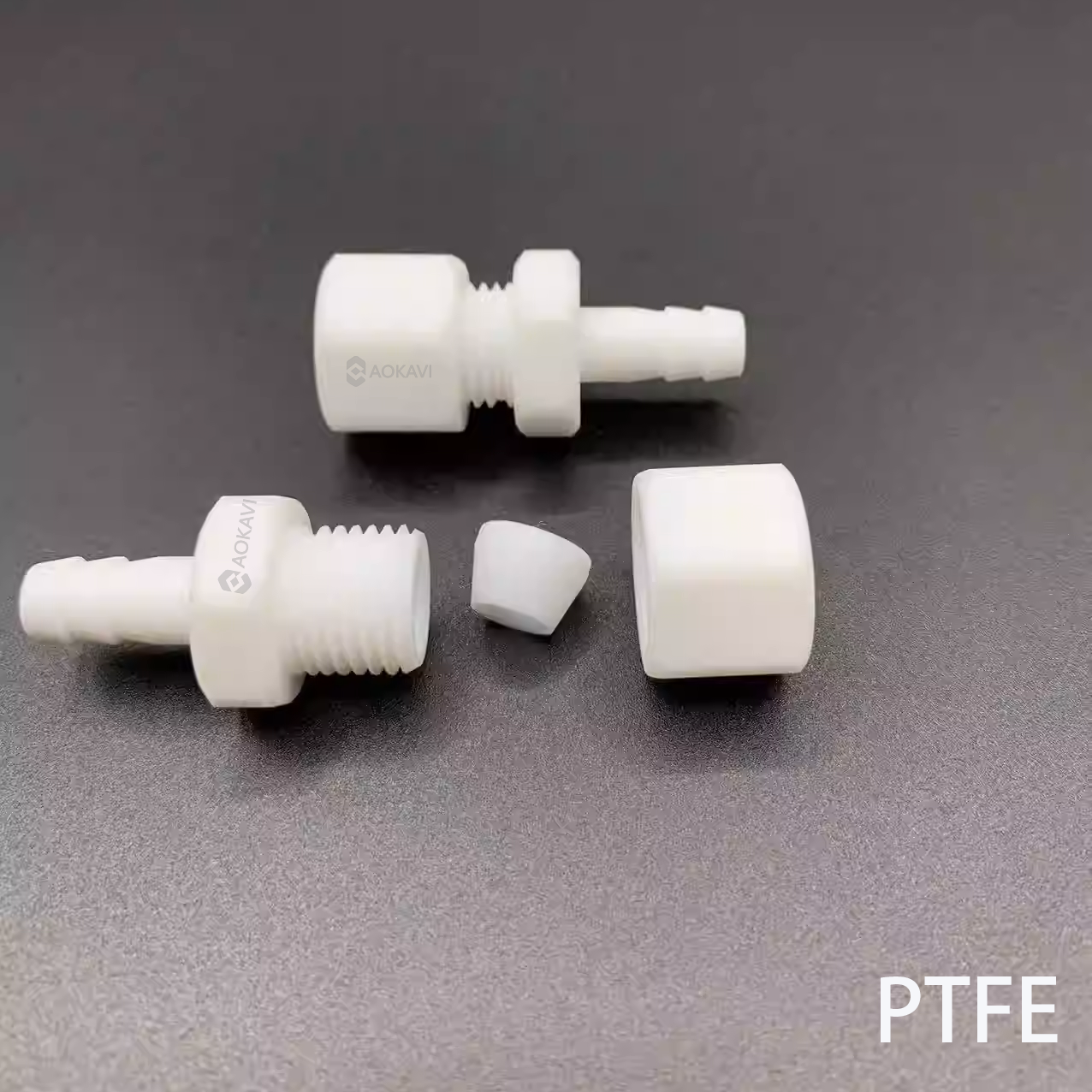

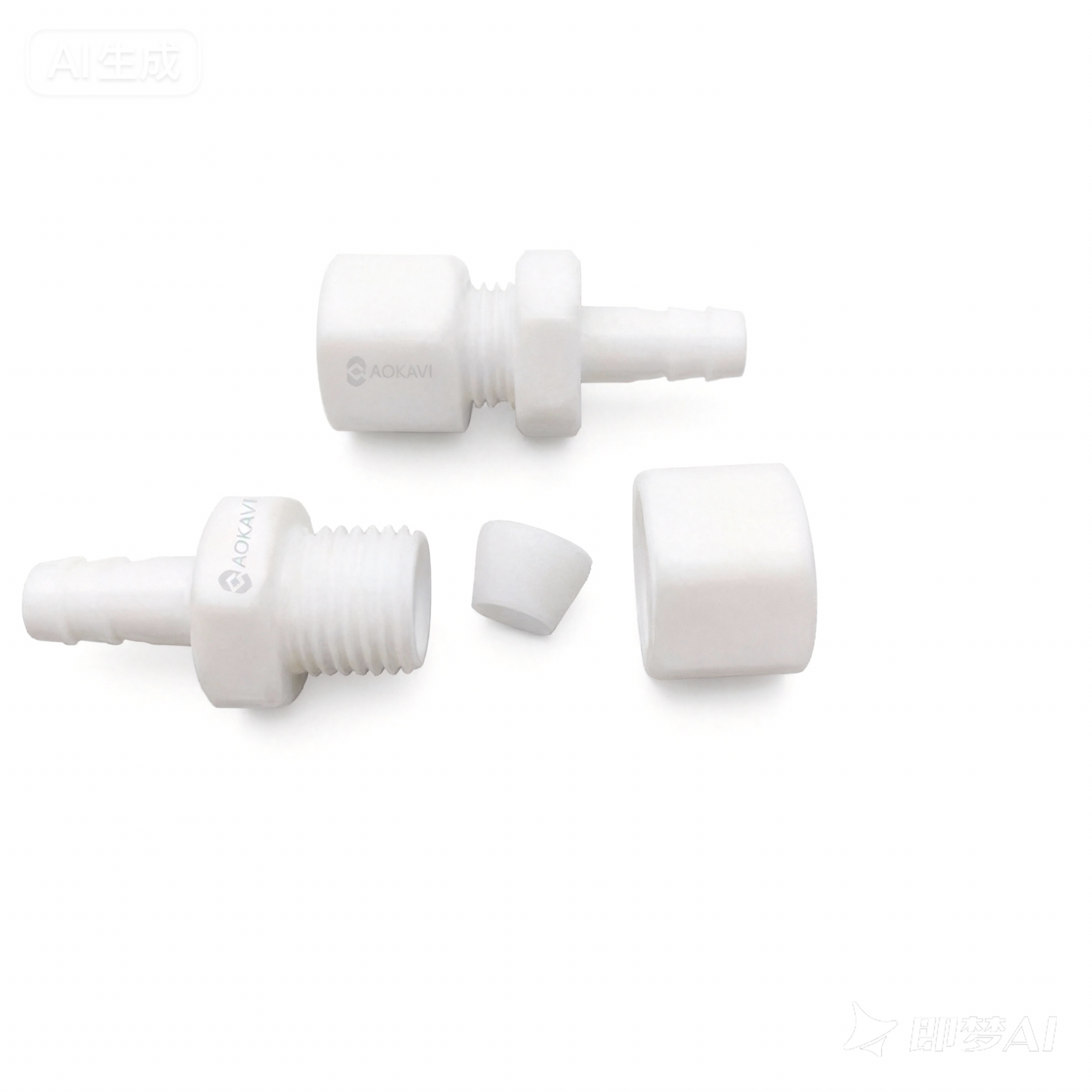

PTFE: Рабочее усилие 10-30Н, Лучшая химическая совместимость, подходит для сильно коррозионных сред.

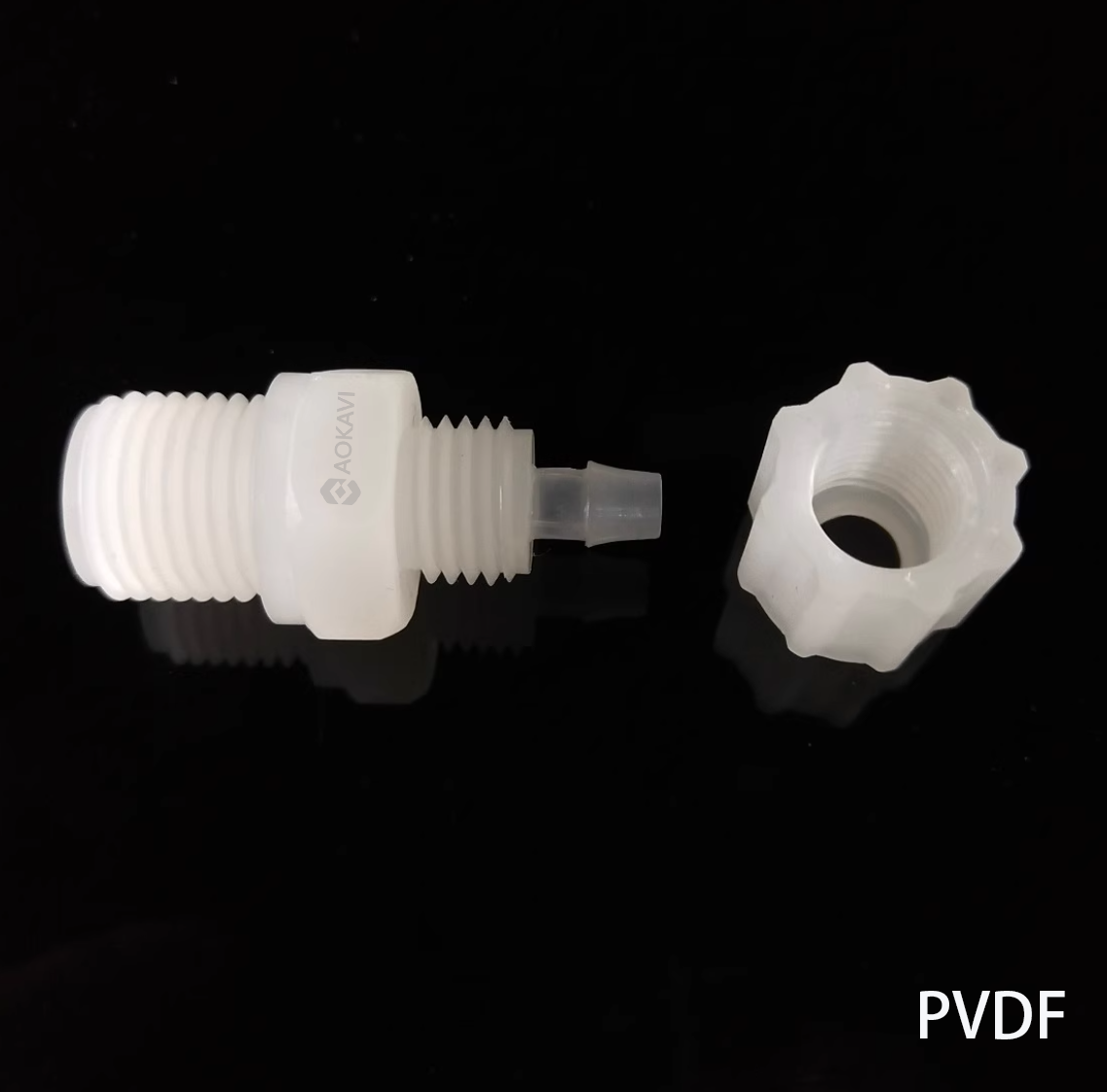

PVDF: Рабочее усилие 15-40Н, Хорошая механическая прочность, рентабельно.

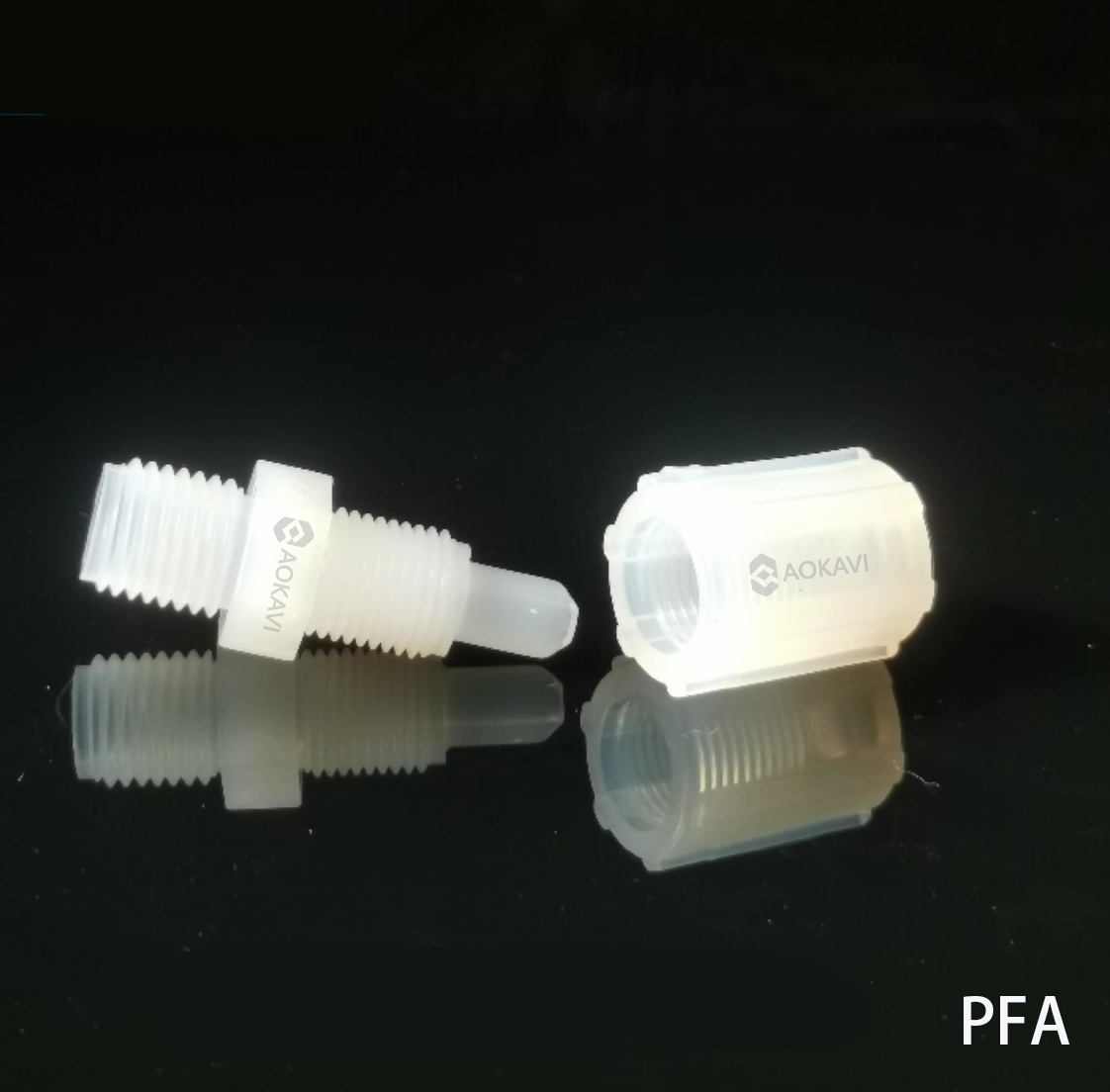

PFA: Рабочее усилие 12-35Н, Сверхчистые применения, высокая прозрачность.
Температурные и压力ные рейтинги
Материал | Температурный диапазон | Макс. рабочее давление | Коэффициент потока Cv | Время отклика |
Нерж. сталь 316 | -20°C ~ 200°C | 5000 psig | 2.0-15.0 | <0.5с |
Дуплексная сталь 2205 | -20°C ~ 200°C | 6000 psig | 2.0-12.0 | <0.5с |
Инконель 625 | -196°C ~ 980°C | 8000 psig | 1.5-8.0 | <0.8с |
PTFE | -50°C ~ 150°C | 150 psig | 1.0-6.0 | <0.3с |
PVDF | -20°C ~ 120°C | 250 psig | 1.2-8.0 | <0.4с |
PFA | -50°C ~ 180°C | 200 psig | 1.0-5.0 | <0.3с |
Характеристики ползучести при высоких температурах
Быстросъемное соединение из Инконеля 625 проявляет отличное сопротивление ползучести при высоких температурах. При 700°C и циклической работе скорость деформации уплотнительной поверхности после 8 000 циклов соединения составляет <0.05%, спад силы удержания механизма фиксации <3%.
Быстросъемное соединение из нержавеющей стали 316 имеет приемлемые характеристики ползучести ниже 200°C; при более высоких температурах рекомендуются специальные уплотнительные материалы для обеспечения долгосрочной надежности уплотнения.
Быстросъемное соединение из дуплексной стали 2205 предлагает хорошее сопротивление ползучести ниже 200°C, при этом дуплексная структура обеспечивает более стабильные механические характеристики, подходит для коррозионных сред при умеренных температурах.
Среди Полимерных быстросъемных соединений PFA имеет наилучшее сопротивление ползучести (скорость деформации <1.5% после 5 000 циклов при 100°C); PVDF следующий; PTFE требует конструктивного усиления для улучшения сопротивления ползучести.
Характеристики материалов
Параметр характеристики | Нерж. сталь 316 | Дуплексная сталь 2205 | Инконель 625 | PTFE | PVDF | PFA |
Основной состав | Cr16-18, Ni10-14, Mo2-3 | Cr22-23, Ni4.5-6.5, Mo2.5-3.5 | Ni≥58, Cr20-23, Mo8-10 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Плотность (г/см³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Коэф. тепл. расширения (10⁻⁶/К) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Теплопроводность (Вт/м·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Твердость | HB150-200 | HB290-320 | HB200-240 | SD55-65 | SD75-80 | SD55-60 |
Сценарии применения
Быстросъемное соединение из нержавеющей стали 316: Быстрое соединение общего промышленного оборудования, системы сжатого воздуха, соединения для обслуживания системы охлаждающей воды, испытательные порты гидравлической системы, подходит для большинства несильно коррозионных сред.
Быстросъемное соединение из дуплексной стали 2205: Соединения оборудования морских платформ, системы обработки морской воды, быстрые интерфейсы системы химической транспортировки, обслуживание оборудования в коррозионной среде, особенно подходит для сред с высоким содержанием хлоридов.
Быстросъемное соединение из Инконеля 625: Испытательные интерфейсы авиационных двигателей, соединения для обслуживания ядерных энергетических систем, быстрые интерфейсы высокотемпературного химического оборудования, соединения оборудования в экстремальных условиях.
Полимерное быстросъемное соединение:
PTFE: Быстрые соединения систем сильных кислот/щелочей, интерфейсы обслуживания полупроводникового оборудования, отбор проб высокочистых химикатов.
PVDF: Быстрые соединения систем сверхчистой воды, интерфейсы фармацевтического оборудования, быстрые соединения для поставки фотогальванических химикатов.
PFA: Распределение сверхчистых химикатов для полупроводников, интерфейсы систем биотехнологических процессов, быстрый отбор проб коррозионных сред.
Советы по выбору материала
Ключевые факторы выбора
Частота операций: Требования к циклу соединения, Потребности в удобстве эксплуатации
Характеристики среды: Химическая коррозионная активность, Температура, Давление, Требования к чистоте
Условия окружающей среды: Температура окружающей среды, Коррозионная активность, Вибрационная обстановка, Ограничения по пространству
Требования к уплотнению: Требования к скорости утечки, Способность удерживать давление
Экономические факторы: Первоначальные инвестиции, Затраты на обслуживание, Требования к сроку службы
Руководство по выбору
Сценарий применения | Основной материал | Альтернативный материал | Ключевые факторы рассмотрения |
Общее промышленное быстрое соединение | Нерж. сталь 316 | PVDF | Частота операций, Рентабельность |
Быстрое соединение в условиях высокой коррозии | Дуплексная сталь 2205 | Инконель 625 | Коррозионная стойкость, Срок службы |
Быстрое соединение в условиях высоких температур | Инконель 625 | - | Температурный рейтинг, Тип уплотнения |
Быстрое соединение для сильно коррозионных сред | PTFE/PFA | Инконель 625 | Химическая совместимость, Чистота |
Быстрое соединение сверхвысокой чистоты | PFA | Нерж. сталь 316 (EP) | Выделение частиц, Качество поверхности |
Бюджетное быстрое соединение | PVDF | Нерж. сталь 316 | Первоначальные инвестиции, Стоимостные характеристики |
Часто задаваемые вопросы (FAQ)
В1: Как обеспечивается срок службы соединения быстросъемных соединений?
О: Срок службы соединения обеспечивается за счет: 1) Точной обработки, обеспечивающей точность посадки; 2) Выбора высококачественных уплотнительных материалов; 3) Рациональной конструкции направляющих и фиксаторов; 4) Поверхностной обработки для повышения износостойкости; 5) Регулярного обслуживания и замены уплотнений. Рекомендуется установить план профилактического обслуживания на основе частоты использования.
В2: Как предотвратить случайное разъединение быстросъемных соединений в вибрационных средах?
О: Меры против случайного разъединения включают: 1) Использование нескольких механизмов фиксации; 2) Установку предохранительных замков; 3) Использование антивибрационной конструкции; 4) Регулярную проверку усилия фиксации; 5) Выбор материалов, подходящих для вибрационных сред (например, дуплексная сталь 2205). Для критических применений рекомендуются модели с предохранительными замками.
В3: Как выбрать быстроразъемные соединения, подходящие для частого использования?
О: Для интенсивной эксплуатации выбирайте конструкции со следующими характеристиками:
Низким усилием соединения/разъединения – для удобства оператора;
Износостойкими материалами (например, закаленная сталь, износостойкие полимеры);
Быстрым срабатыванием – минимальное время подключения/отключения;
Простой конструкцией обслуживания – возможность легкой замены уплотнений и изнашиваемых деталей;
Высоким ресурсом циклов – подтвержденные испытаниями показатели долговечности.
Рекомендуется выбирать продукты, специально разработанные для высокочастотных операций (например, серии MultiPress, SafeLock или аналоги).
В4: Как выбрать материал уплотнения для быстросъемных соединений?
О: Выбор уплотнения основывается на: 1) Совместимости со средой; 2) Температурном диапазоне; 3) Номинальном давлении; 4) Частоте операций. Распространенные материалы уплотнений: NBR (Общего назначения), FKM (Высокая температура, маслостойкость), EPDM (Горячая вода, пар), FFKM (Экстремальные химические вещества и температура), PTFE (Химическая инертность).
