Обзор продукта
Промышленные переходники-редукторы являются ключевыми соединительными компонентами в трубопроводных системах для перехода между различными диаметрами труб. Они обеспечивают плавные переходные решения для шести высокопроизводительных материалов, гарантируя стабильный поток жидкости в процессе изменения диаметра и минимизируя потерю давления.
Структура и преимущества продукта
Редуктор из нержавеющей стали 316
Использует процесс точной ротационной формовки, область редукции спроектирована с использованием оптимизации гидродинамики для плавной, непрерывной переходной кривой. Концентрическая структура обеспечивает стабильность центра тяжести жидкости, уменьшая турбулентность и генерацию вихрей, контролируя потерю давления в пределах 5%, с максимальным рабочим давлением 6000 psig.
Редуктор из дуплексной стали 2205
Основан на уникальной дуплексной микроструктуре, механическая прочность почти вдвое выше, чем у нержавеющей стали 316. Использует конструкцию редукции равной прочности, толщина стенки интеллектуально регулируется в соответствии с изменениями диаметра, обеспечивая равномерную общую структурную прочность, особенно подходит для сред с высокой разницей давлений и коррозионными средами.
Редуктор из Инконеля 625
Использует процесс цельной ковки и механической обработки, внутренняя поверхность отполирована до зеркального состояния (Ra ≤ 0.4мкм). Переходная зона редукции использует конструкцию дуги большого радиуса, чтобы избежать концентрации напряжений. Конструкция стойкости к высокотемпературному окислению обеспечивает стабильность размеров при экстремальных температурах, с хорошим соответствием коэффициента теплового расширения.
Полимерный редуктор

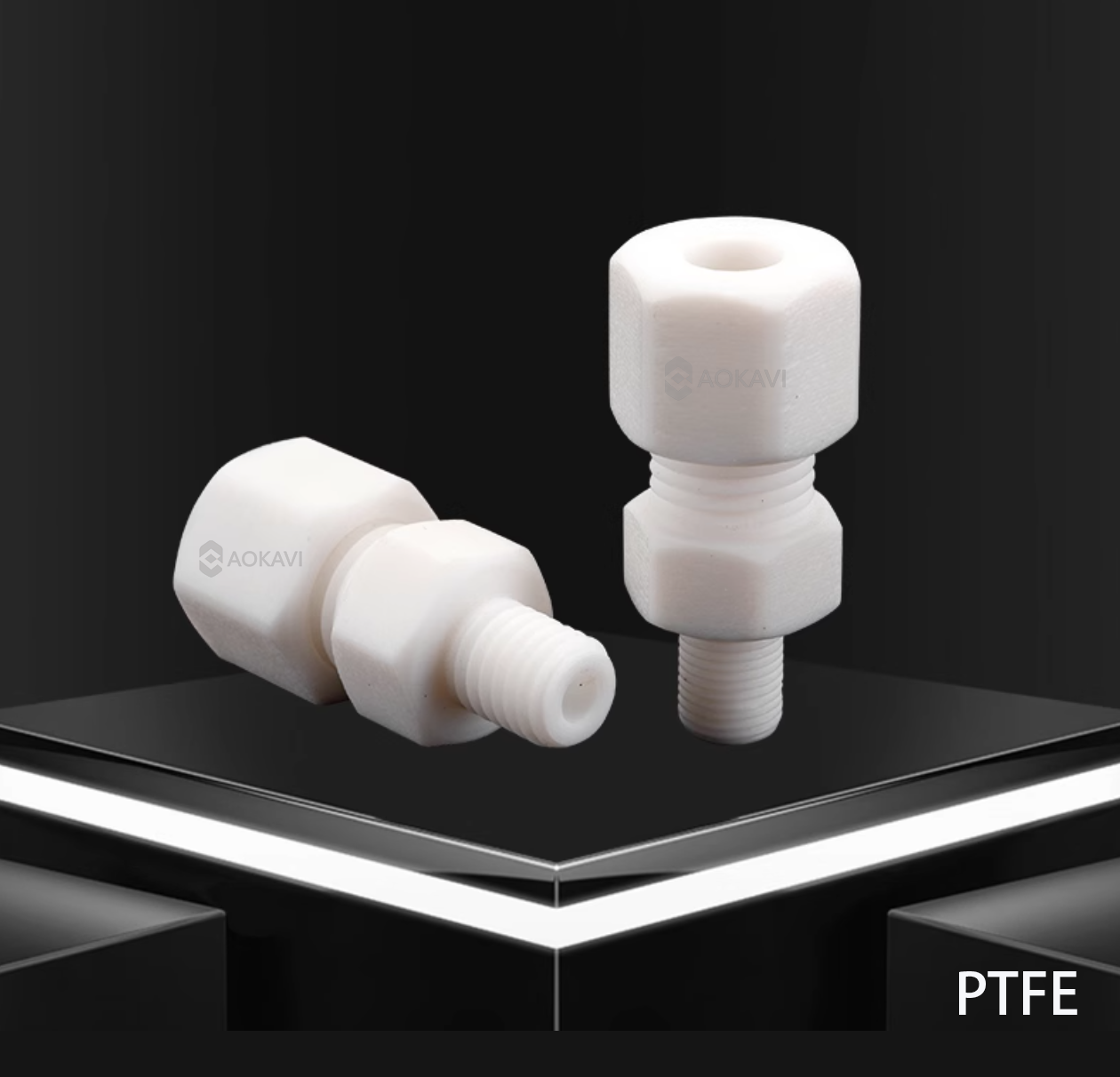

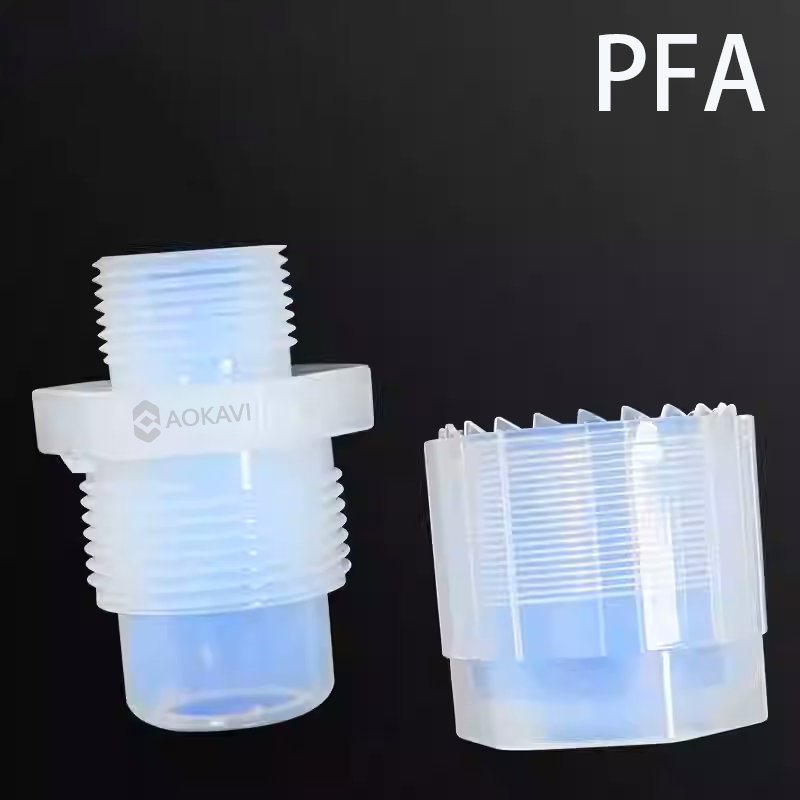

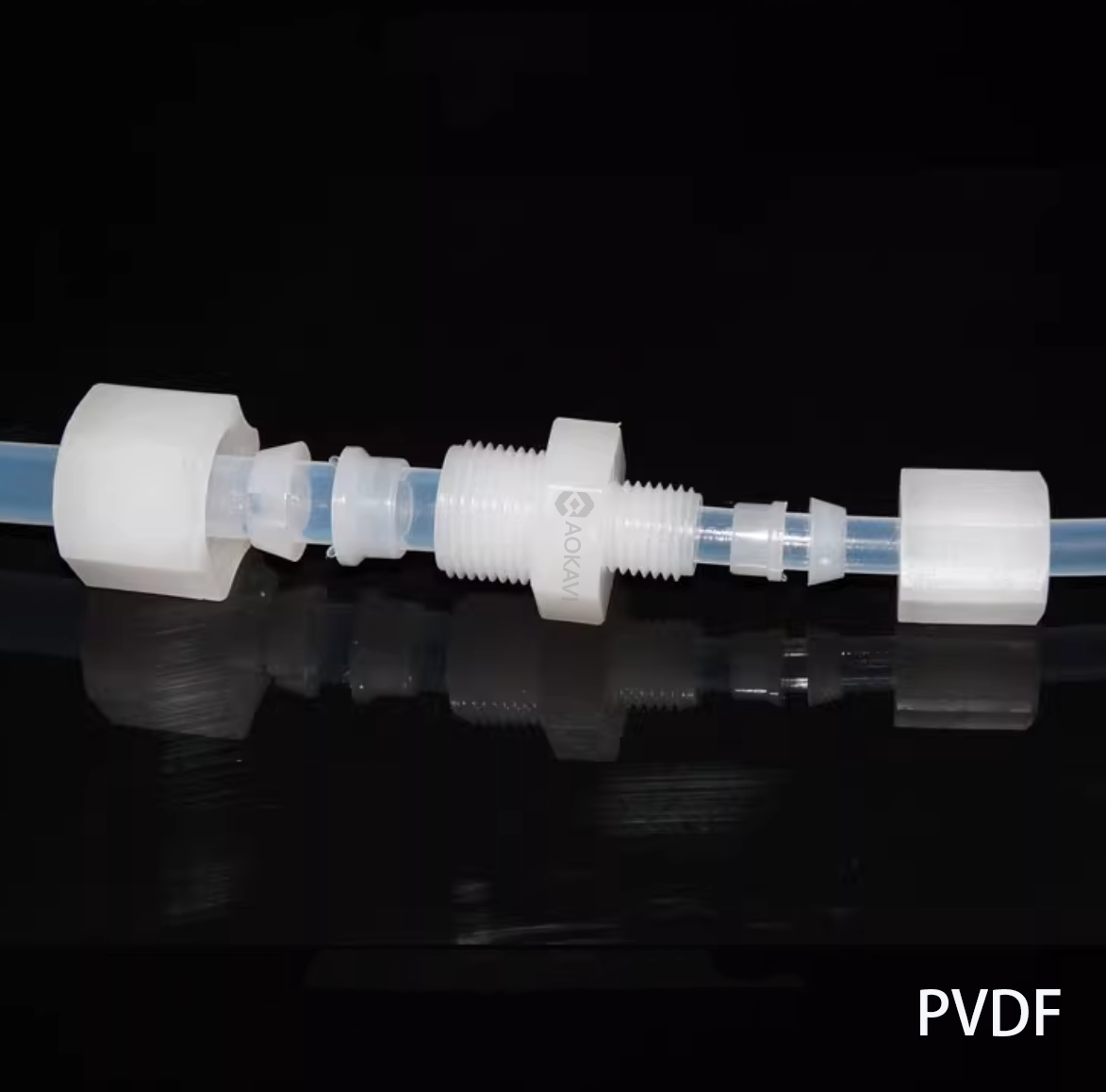

PTFE использует цельное формование компрессионным molding, сохраняя структурную целостность материала и химическую инертность; PVDF использует конструкцию усиленной ребрами структуры для улучшения механической прочности при больших соотношениях размеров; PFA предлагает версию с высокой прозрачностью для легкого наблюдения за изменениями состояния жидкости.
Тип материала | Структура редукции | Конструкция перехода | Основные преимущества | Номинальное давление |
Нерж. сталь 316 | Концентрический редуктор | Плавный переход кривой | Низкое сопротивление потоку, универсальность | 6000 psig |
Дуплексная сталь 2205 | Концентрический редуктор | Конструкция равной прочности | Коррозионностойкий, высокая прочность | 9000 psig |
Инконель 625 | Концентрический/Эксцентрический | Дуга большого радиуса | Стабильные высокотемпературные характеристики | 10000 psig |
PTFE | Компрессионное формование | Постепенный переход | Лучшая химическая инертность | 150 psig |
PVDF | Литье под давлением | Конструкция с усиленным ребром | Хорошая механическая прочность | 250 psig |
PFA | Прозрачное формование | Оптически гладкий | Подходит для сверхвысокой чистоты | 200 psig |
Основные характеристики
Типы резьб и диапазоны размеров
Редуктор из нержавеющей стали 316:
Типы резьб: NPT, BSPP, BSPT, Метрические резьбы
Диапазон размеров: 1/8"×1/4" ~ 2"×3"
Коэффициент редукции: Макс. 3:1
Соответствие стандартам: ANSI B16.9, DIN 2616
Редуктор из дуплексной стали 2205:
Типы резьб: NPT, BSPP
Диапазон размеров: 1/8"×1/4" ~ 1-1/2"×2"
Коэффициент редукции: Макс. 2.5:1
Редуктор из Инконеля 625:
Типы резьб: NPT, BSPT
Диапазон размеров: 1/8"×1/4" ~ 1"×1-1/2"
Коэффициент редукции: Макс. 2:1
Полимерный редуктор:
PTFE: Резьба G, 1/8"×1/4" ~ 1"×1-1/2"
PVDF: Резьба G, 1/8"×1/4" ~ 2"×3"
PFA: Резьба G, 1/8"×1/4" ~ 1"×1-1/2"
Таблица деталей характеристик
Параметр характеристик | Нерж. сталь 316 | Дуплексная сталь 2205 | Инконель 625 | PTFE | PVDF | PFA |
Диапазон размеров | 1/8"×1/4" ~ 2"×3" | 1/8"×1/4" ~ 1-1/2"×2" | 1/8"×1/4" ~ 1"×1-1/2" | 1/8"×1/4" ~ 1"×1-1/2" | 1/8"×1/4" ~ 2"×3" | 1/8"×1/4" ~ 1"×1-1/2" |
Тип редукции | Концентрический/Эксцентрический | Концентрический | Концентрический | Концентрический | Концентрический | Концентрический |
Коэффициент редукции | Макс. 3:1 | Макс. 2.5:1 | Макс. 2:1 | Макс. 2:1 | Макс. 3:1 | Макс. 2:1 |
Методы соединения | Резьбовое, Стыковая сварка, Фланцевое | Резьбовое, Стыковая сварка | Резьбовое, Стыковая сварка | Резьбовое, Муфта | Резьбовое, Муфта | Резьбовое, Быстрое соединение |
Ключевые эксплуатационные характеристики
Механические свойства и характеристики жидкости
Редуктор из нержавеющей стали 316: Предел прочности при растяжении ≥515 МПа, Давление разрушения ≥4 x рабочее давление, Коэффициент сопротивления жидкости ≤0.3, Потеря давления <5%, Применимая температура -20°C до 400°C.
Редуктор из дуплексной стали 2205: Предел прочности при растяжении 620-880 МПа, Сопротивление коррозионной усталости в два раза выше, чем у нержавеющей стали 316, Коэффициент концентрации напряжений в области редукции <1.8, подходит для сред с вибрацией и колебанием давления.
Редуктор из Инконеля 625: Хорошее сохранение прочности при высоких температурах (сохраняет 70% прочности при комнатной температуре при 800°C), Температура стойкости к окислению до 980°C, Выделение частиц <3 частиц/л для сверхчистых применений.
Полимерный редуктор:
PTFE: Предел прочности при растяжении 28-35 МПа, Низкий коэффициент трения, Отличная химическая стабильность.
PVDF: Предел прочности при растяжении 45-55 МПа, Хорошая жесткость, Хорошее сопротивление ползучести.
PFA: Предел прочности при растяжении 28-32 МПа, Высокая прозрачность, Подходит для сверхчистых применений.
Температурные и рабочие рейтинги
Материал | Температурный диапазон | Макс. рабочее давление | Минимальный коэффициент редукции | Коэффициент потока Cv |
Нерж. сталь 316 | -20°C ~ 400°C | 6000 psig | 1.5:1 | 10-200 |
Дуплексная сталь 2205 | -20°C ~ 300°C | 9000 psig | 1.5:1 | 10-150 |
Инконель 625 | -196°C ~ 980°C | 10000 psig | 1.2:1 | 10-100 |
PTFE | -200°C ~ 200°C | 150 psig | 1.5:1 | 5-80 |
PVDF | -40°C ~ 140°C | 250 psig | 1.5:1 | 5-120 |
PFA | -196°C ~ 190°C | 200 psig | 1.5:1 | 5-80 |
Характеристики ползучести при высоких температурах
Редуктор из Инконеля 625 проявляет отличное сопротивление ползучести при высоких температурах. При 700°C и напряжении 25 МПа, деформация ползучести после 10 000 часов составляет <0.12%, с сохранением круглости в области редукции >98%, обеспечивая производительность потока при длительной высокотемпературной службе.
Редуктор из нержавеющей стали 316 имеет хорошие характеристики ползучести ниже 400°C. Выше 500°C рекомендуется использовать меньший коэффициент редукции (не превышая 2:1), чтобы уменьшить эффекты ползучести и концентрацию напряжений.
Редуктор из дуплексной стали 2205 предлагает хорошее сопротивление ползучести ниже 300°C, при этом дуплексная структура обеспечивает более стабильную размерную стабильность при высоких температурах, подходит для коррозионных сред при умеренных температурах.
Среди Полимерных редукторов PVDF имеет наилучшее сопротивление ползучести (скорость деформации <1.2% под нагрузкой при 80°C за 1000 часов); PFA следующий; PTFE имеет относительно худшие характеристики ползучести и требует конструкции усиленной структуры.
Характеристики материалов
Параметр характеристики | Нерж. сталь 316 | Дуплексная сталь 2205 | Инконель 625 | PTFE | PVDF | PFA |
Основной состав | Cr16-18, Ni10-14, Mo2-3 | Cr22-23, Ni4.5-6.5, Mo2.5-3.5 | Ni≥58, Cr20-23, Mo8-10 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Плотность (г/см³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Коэф. тепл. расширения (10⁻⁶/К) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Теплопроводность (Вт/м·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Твердость | HB150-200 | HB290-320 | HB200-240 | SD55-65 | SD75-80 | SD55-60 |
Сценарии применения
Редуктор из нержавеющей стали 316: Изменения диаметра в общих промышленных трубопроводных системах, преобразование интерфейсов химического оборудования, регулировка размера труб в системах водоснабжения, контроль потока в трубопроводах сжатого воздуха. Применимая температура -20°C до 400°C.
Редуктор из дуплексной стали 2205: Изменения диаметра в системах обработки морской воды, преобразование размеров в нефте- и газопроводах, регулировка потока в системах химической транспортировки, адаптация интерфейсов в оборудовании для обработки дымового газа. Особенно подходит для сред с высоким содержанием хлоридов.
Редуктор из Инконеля 625: Изменения диаметра в топливных системах авиационных двигателей, преобразование трубопроводов в ядерных энергетических системах, адаптация интерфейсов в высокотемпературном химическом реакционном оборудовании, регулировка размеров критических трубопроводов на морских платформах.
Полимерный редуктор:
PTFE: Изменения диаметра в системах сильных кислот/щелочей, контроль потока в процессах мокрого травления полупроводников, преобразование размеров трубопроводов высокочистых химикатов.
PVDF: Регулировка размера труб в системах сверхчистой воды, адаптация трубопроводов очищенной воды в фармацевтической промышленности, регулировка потока в системах доставки фотогальванических химикатов.
PFA: Изменения диаметра в системах распределения сверхчистых химикатов для полупроводников, преобразование интерфейсов в системах биотехнологических процессов, регулировка визуальной транспортировки для коррозионных сред.
Советы по выбору материала
Ключевые факторы выбора
Характеристики среды: Химическая коррозионная активность, Температура, Давление, Требования к изменению скорости потока
Требования к редукции: Коэффициент редукции, Точность контроля потока, Ограничения потери давления
Условия окружающей среды: Температура окружающей среды, Коррозионная активность, Ситуация с вибрацией, Пространство для установки
Срок службы: Ожидаемый срок службы, Требования к циклу технического обслуживания, Удобство замены
Бюджет стоимости: Первоначальные инвестиции, Эксплуатационные расходы, Затраты на техническое обслуживание, Стоимость жизненного цикла
Руководство по выбору
Сценарий применения | Основной материал | Альтернативный материал | Ключевые факторы рассмотрения |
Общая промышленная редукция | Нерж. сталь 316 | PVDF | Экономическая эффективность, Широкая применимость |
Среда с высоким содержанием хлоридов | Дуплексная сталь 2205 | Инконель 625 | Питинговоя коррозия, Коррозия под напряжением |
Редукция при высокой темп. >500°C | Инконель 625 | - | Стойкость к окислению, Сопротивление ползучести |
Редукция сильно коррозионных сред | PTFE/PFA | Инконель 625 | Химическая инертность, Требования к чистоте |
Редукция системы сверхвысокой чистоты | PFA | Нерж. сталь 316 (EP) | Шероховатость поверхности, Контроль частиц |
Бюджетное применение | PVDF | Нерж. сталь 316 | Первоначальные инвестиции, Стоимостные характеристики |
Часто задаваемые вопросы (FAQ)
В1: Как выбрать подходящий коэффициент редукции?
О: Выбор коэффициента редукции должен учитывать: 1) Требования к изменению потока; 2) Допустимую потерю давления; 3) Характеристики среды; 4) Ограничения пространства для установки. Как правило, рекомендуется коэффициент редукции, не превышающий 3:1; чрезмерно большие коэффициенты вызывают значительную потерю давления и нестабильные поля потока.
В2: Как выбрать между концентрическими и эксцентрическими редукторами?
О: Концентрические редукторы подходят для общих жидкостей и газов; Эксцентрические редукторы подходят для: 1) Горизонтально установленных жидкостных трубопроводов (чтобы избежать воздушных карманов); 2) Сред, содержащих частицы (чтобы избежать осаждения); 3) Трубопроводов, требующих полного дренажа. Газовые трубопроводы обычно используют концентрические редукторы.
В3: Как оценить влияние редуктора на потерю давления в системе?
О: Оценка потери давления учитывает: 1) Коэффициент редукции; 2) Скорость потока среды; 3) Внутреннюю гладкость фитинга; 4) Свойства жидкости. Как правило, потеря давления в редукторе составляет 0.5-2 раза от скоростного напора. Рекомендуется использовать анализ CFD или экспериментальные данные для точного расчета.
В4: Как обеспечивается надежность редукторов в вибрационных средах?
О: Меры обеспечения: 1) Оптимизированная конструкция для уменьшения концентрации напряжений; 2) Использование конструкции с усиленными ребрами; 3) Обеспечение точек крепления антивибрационных кронштейнов; 4) Выбор подходящего коэффициента редукции (рекомендуется ≤2:1); 5) Для сред с высокой интенсивностью вибрации рекомендуются материалы из дуплексной стали 2205 или Инконеля 625.
