Обзор продукта
Предоставляет многоматериальные прецизионные переходники, охватывающие глобальные основные стандарты резьбы, обеспечивая надежное уплотнение и соединение в различных требовательных средах и условиях давления, с поддержкой специальных размеров и нестандартной индивидуальной настройки.
Структура и преимущества продукта
Конструкция цельной формовки: Использует ЧПУ точной обработки для обеспечения соосности резьбы и структурной прочности, уменьшения точек утечки и обеспечения более высокой несущей способности давления.
Комплексные стандарты резьбы: Строго соответствует стандартам резьбы, включая метрический ISO, американский NPT, немецкий DIN, британский BSPP/BSPT и т.д. Профили резьбы четкие и без заусенцев, что обеспечивает плавное зацепление и герметизацию.
Множественные комбинации интерфейсов: Предлагает различные структуры, такие как прямые, наружно-внутренние, соединительные, тройники, переходные втулки и т.д., для удовлетворения сложных требований к соединению трубопроводов.
Преимущество нестандартной индивидуальной настройки: Поддерживает нестандартные резьбы, специальные длины, составные интерфейсы (например, один конец с резьбой, один конец с фланцем) и различные другие индивидуальные потребности для решения ваших специальных задач с переходниками.
Основные характеристики
Атрибут | Диапазон характеристик (Регулярный запас и Индивидуальная настройка) |
Наружный диаметр/Размер | 1/8" ~ 2" (DN6 ~ DN50) или больше |
Типы резьбы | NPT (Американская коническая трубная), BSPT (Британская стандартная коническая трубная), BSPP (Британская стандартная цилиндрическая трубная), Метрическая (Метрическая резьба ISO), UN/UNF (Унифицированная национальная/Унифицированная национальная мелкая) |
Номинальное давление | До 10,000 psi (приблизительно 690 бар), в зависимости от материала и размера |
Общие структуры | Прямой переходник, Переходник наружно-внутренний, Соединительная муфта, Тройник, Крестовина, Отвод, Переходный переходник |
Стандарты | ASME B1.20.1 (NPT), ISO 228/7 (BSP), DIN 259/2999, ASME B16.11 |
Ключевые эксплуатационные характеристики
Отличное уплотнение: Точные конические резьбы (NPT/BSPT) достигают металл-металл уплотнения; цилиндрические резьбы (BSPP/Метрические) требуют уплотнительных колец для торцевого уплотнения.
Высокая прочность на давление: Металлические материалы выдерживают чрезвычайно высокое давление; пластиковые материалы разработаны с утолщенными стенками, выдерживая давление, значительно превышающее давление труб того же спецификации.
Превосходная коррозионная стойкость: Шесть материалов обеспечивают полное покрытие от слабо до высоко коррозионных сред, избегая загрязнения или отказа, вызванного переходником.
Высокая точность и отделка: Внутренние пути потока гладкие с обтекаемыми переходами, эффективно снижая перепад давления и турбулентность, и предотвращая застой среды.
Характеристики ползучести при высоких температурах
Нержавеющая сталь 316: Подходит для большинства обычных условий высоких температур, но учитывайте потенциальную потерю предварительной нагрузки из-за релаксации ползучести при длительных высоких температурах и давления.
Дуплексная сталь 2205: Лучшее сопротивление ползучести при высоких температурах, чем у 316, но все же не рекомендуется для длительного использования в крепежных приложениях выше 300°C.
Инконель 625: Высший класс производительности. Отличное сопротивление ползучести и релаксации напряжений при высоких температурах, поддержание уплотнения предварительной нагрузки в резьбовых соединениях в долгосрочной перспективе. Предпочтительный выбор для высокотемпературных сред.
PTFE/PVDF/PFA: Как пластмассы, их характеристики ползучести (холодного течения) являются ключевыми. При длительном напряжении (сила зажима резьбы) они подвергаются медленной деформации. PFA имеет наилучшее сопротивление ползучести, PVDF следующий, а PTFE требует наибольшего внимания. Требует управления через конструкцию (например, увеличенная толщина стенки, металлические вставки) и регулярное техническое обслуживание.
Сравнительная таблица характеристик материалов
Материал | Основные характеристики | Температурный диапазон | Основные преимущества | Относительные ограничения |
Нерж. сталь 316 | Общая аустенитная нержавеющая сталь | -196°C ~ 800°C | Сбалансированная производительность, рентабельность, широко используется | Чувствительна к хлоридному коррозионному растрескиванию под напряжением |
Дуплексная сталь 2205 | Дуплексная микроструктура | -50°C ~ 300°C | Прочность, стойкость к хлоридной коррозии намного превосходит 316 | Производительность ухудшается при высоких температурах, сложнее обрабатывать |
Инконель 625 | Никелевый суперсплав | -196°C ~ 980°C | Чрезвычайно сильная коррозионная стойкость, очень высокая прочность, отличное сопротивление ползучести | Самая высокая стоимость |

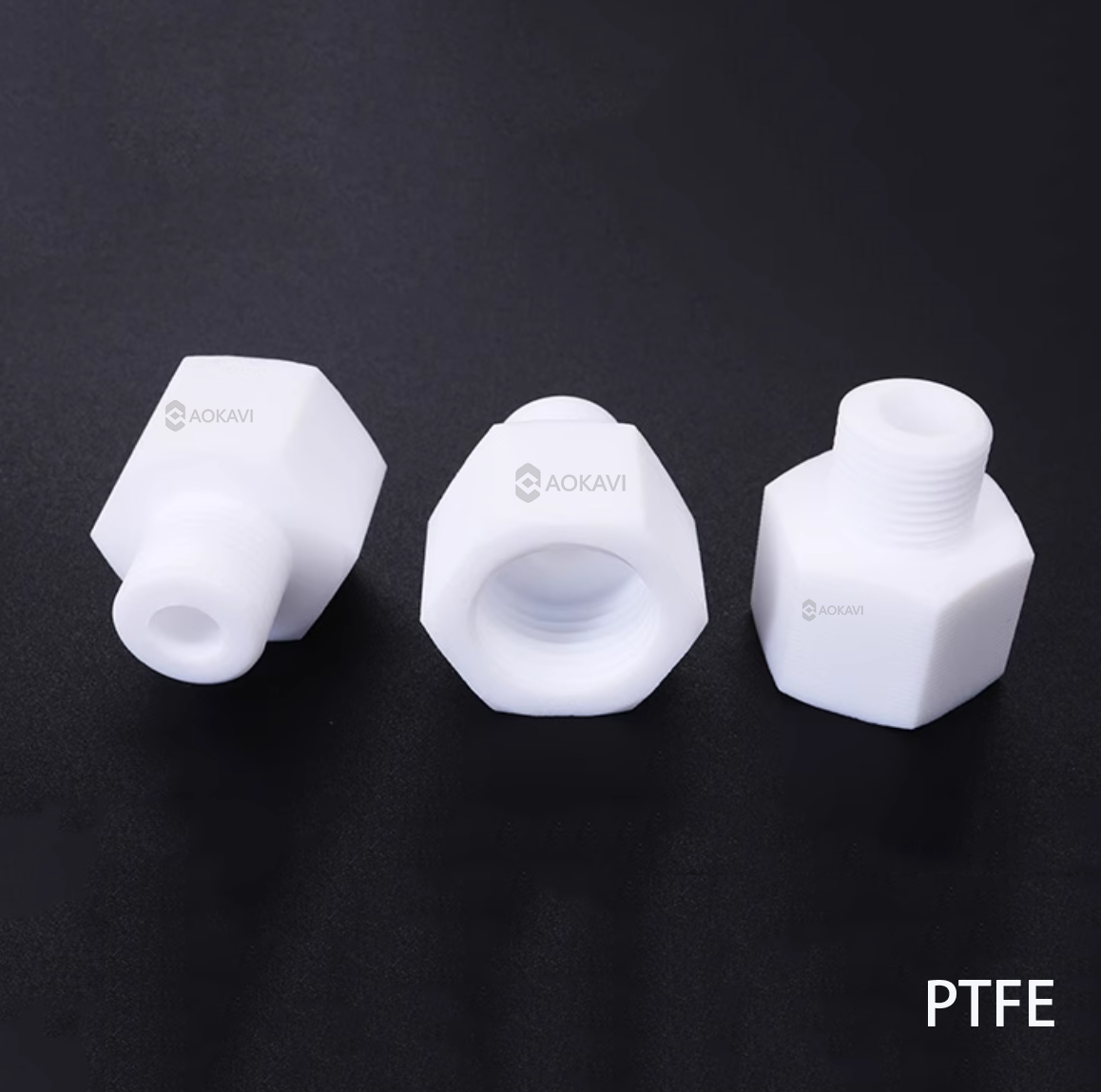

PTFE | Полностью фторированный полимер | -200°C ~ 260°C | Лучшая химическая инертность, антипригарные свойства, хорошая изоляция | Ниже механическая прочность, склонность к холодному течению, более высокая цена |

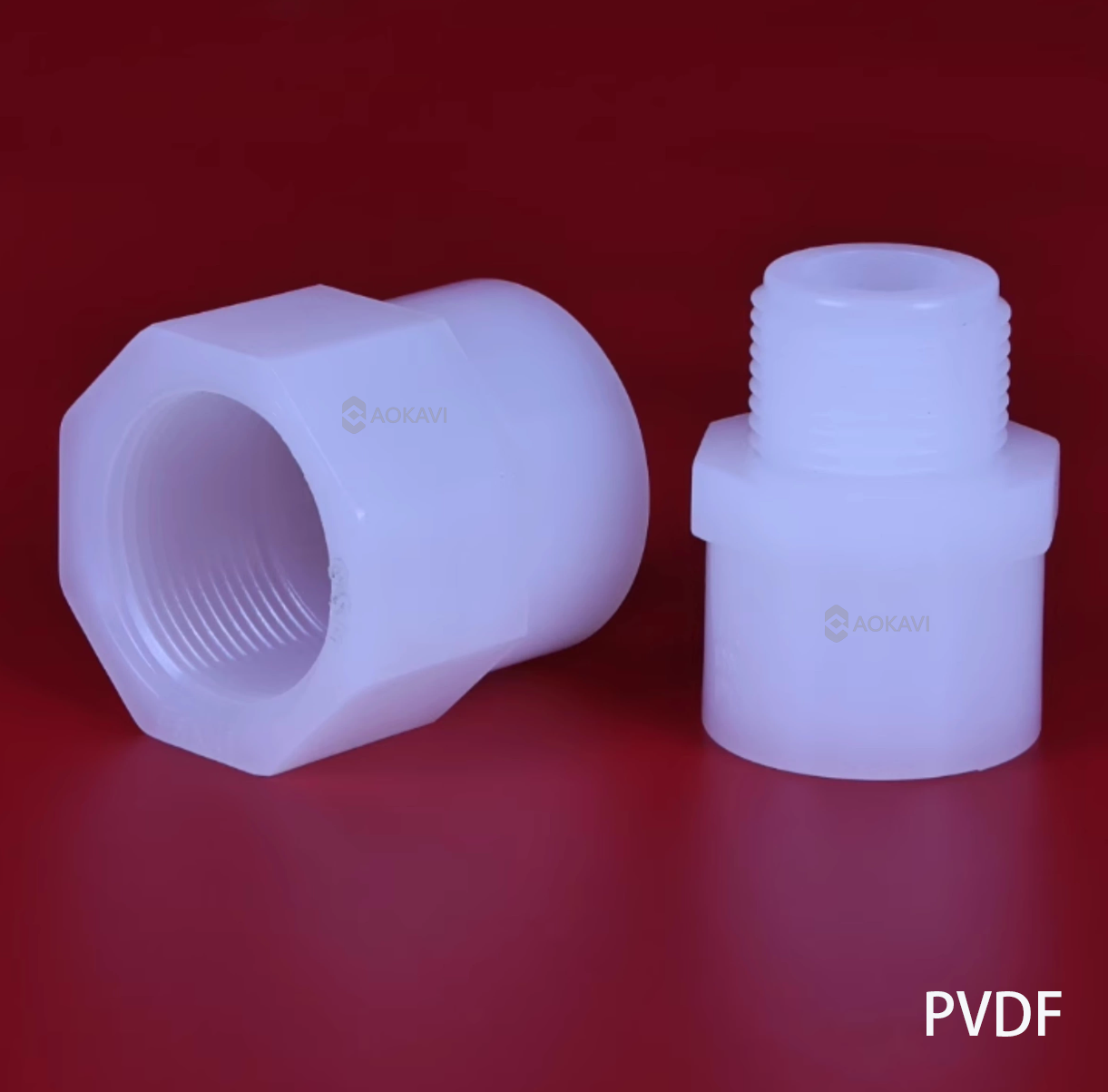

PVDF | Частично фторированный полимер | -40°C ~ 140°C | Самая высокая механическая прочность среди фторопластов, износостойкий, меньшая стоимость | Температурная стойкость и химическая инертность ниже, чем у PTFE/PFA |

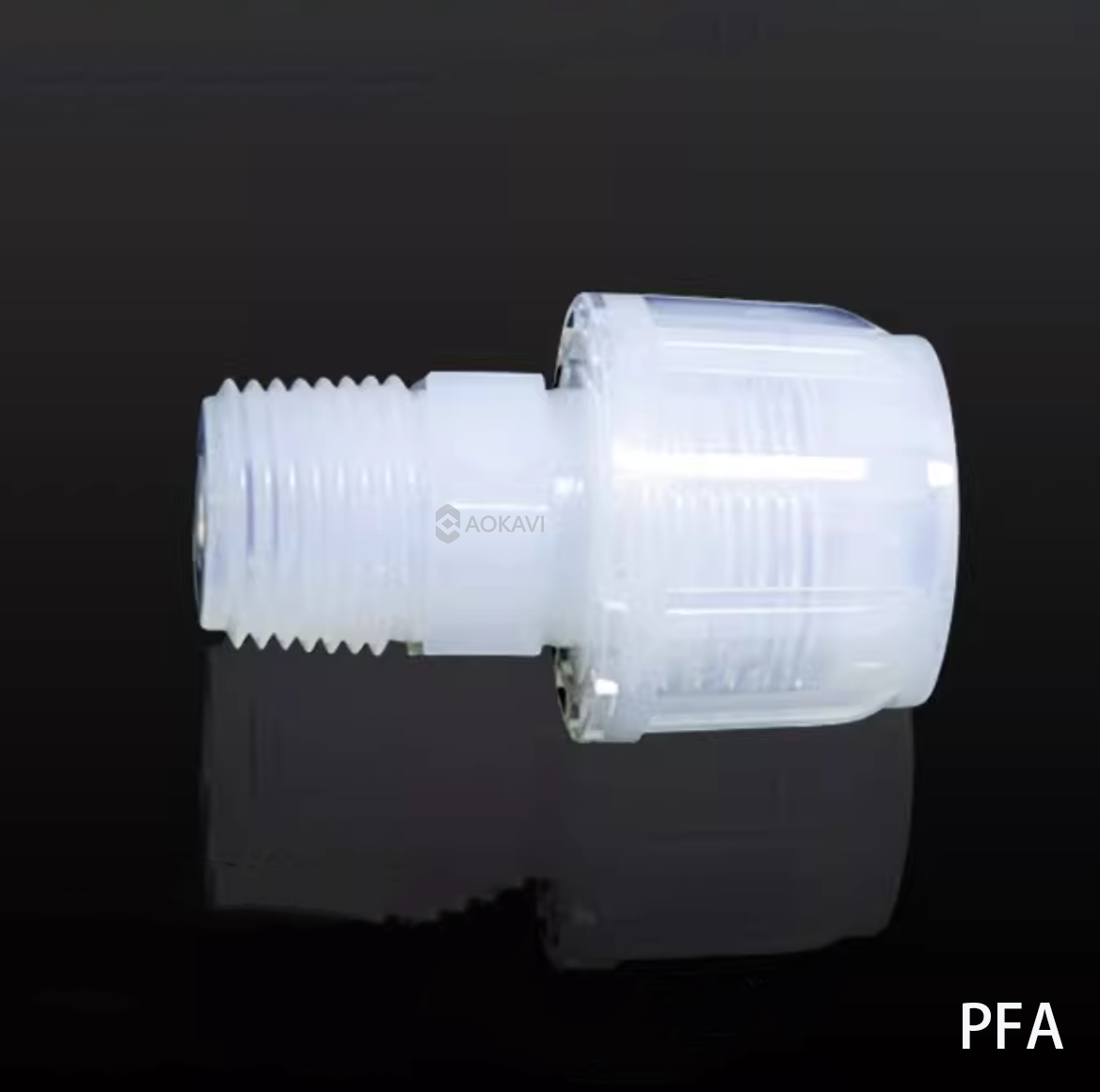

PFA | Перфторполимер | -200°C ~ 260°C | Химическая инертность, аналогичная PTFE, лучшее сопротивление ползучести, высокая прозрачность | Стоимость выше, чем у PTFE и PVDF |
Сценарии применения
Нержавеющая сталь 316: Общие масляные контуры оборудования, водопроводы/воздуховоды, оборудование для переработки пищевых продуктов и напитков, трубопроводы и клапаны низкого давления для приборов.
Дуплексная сталь 2205: Морские платформы, химические танкеры, линии высокого давления для промывки в химических насосных клапанах, процессы, содержащие хлорид-ионы.
Инконель 625: Аэрокосмические гидравлические системы, сверхкритические электростанции, системы отбора проб высокотемпературных реакторов, точки впрыска сильнокоррозионных химикатов.
PTFE/PVDF/PFA: Подача сверхчистых химикатов для полупроводников, системы очищенной воды в фармацевтической промышленности, линии подачи раствора для гальванических ванн, аналитические приборы для мокрых процессов.
Советы по выбору материала
Совместимость со средой прежде всего: Убедитесь, что материал устойчив к коррозии среды; PTFE/PFA предлагают самый широкий диапазон коррозионной стойкости.
Давление и температура: Высокое давление - первый выбор металлические материалы (316/2205/625); сильная коррозия при средних-низких температурах - выбирайте пластмассы; сильная коррозия при высоких температурах - необходимо выбирать Инконель 625.
Стандарт резьбы и уплотнение: Определите тип резьбы (NPT/BSP и т.д.) и метод уплотнения (уплотнение конической резьбой/уплотнение прокладкой) существующей системы.
Стоимость и срок службы: Сбалансируйте бюджет, отвечая операционным требованиям. PVDF является высоко рентабельным выбором для сценариев сильной коррозии.
Часто задаваемые вопросы (FAQ)
В1: В чем разница между резьбами NPT, BSPP и BSPT? Как мне выбрать?
О: NPT - это американская стандартная коническая трубная резьба 60 градусов, уплотнение происходит через зацепление резьбы. BSPT - это британская стандартная коническая трубная резьба 55 градусов, уплотнение аналогично NPT. BSPP - это британская стандартная цилиндрическая трубная резьба 55 градусов, уплотнение зависит от шайбы или O-кольца на торце. Выбор зависит от стандарта интерфейса вашего существующего оборудования; они не могут быть смешаны, иначе произойдет утечка.
В2: Можете ли вы изготовить на заказ переходник с одним концом с резьбой NPT, а другим концом с резьбой BSPP?
О: Да. Это очень распространенное требование нестандартной индивидуальной настройки. Мы можем точно изготовить комбинированные переходники для различных стандартных резьб.
В3: На что следует обратить внимание при установке пластиковых переходников (таких как PTFE) относительно резьбы?
О: Избегайте чрезмерного затягивания во время установки! Используйте динамометрический ключ и следуйте рекомендуемому значению крутящего момента. Поскольку пластиковый материал относительно мягкий, чрезмерный крутящий момент может "сорвать резьбу" или вызвать трещины от напряжения в корне резьбы, даже расколоть переходник. Рекомендуется наносить подходящую специальную смазку на резьбы.
В4: Какой материал переходника рекомендуется для систем высокого давления гидравлического масла?
О: Нержавеющая сталь 316 или Инконель 625 (для экстремально высокого давления/высокой температуры). Они обеспечивают очень высокую механическую прочность и надежность уплотнения и имеют хорошую совместимость с минеральными или синтетическими сложноэфирными гидравлическими маслами.
В5: Как предотвратить "заедание" (схватывание резьбы) в металлических переходниках при высоких температурах?
О: Металлы склонны к холодной сварке из-за гамма-фазового превращения при высоких температурах. Эффективные методы профилактики включают: 1) Использование высокотемпературной антизадирной пасты (например, содержащей никель или медь); 2) Выбор разных материалов для пары (например, нержавеющая сталь в паре с никелевым сплавом); 3) Стандартизированная операция, медленное затягивание и контролируемый крутящий момент.
