Обзор продукта
Промышленные фитинги-тройники и крестовины являются основными соединительными компонентами в трубопроводных системах для разделения и объединения потоков жидкости. Они предлагают комплексные решения для многопоточной дистрибуции для шести высокопроизводительных материалов, удовлетворяя различным потребностям применения — от простого ответвления до сложных систем трубопроводных сетей.
Конструкция и преимущества продукта
Общие конструктивные особенности
Прецизионная оптимизация потока: Все внутренние каналы потока многопортовых фитингов оптимизированы с использованием вычислительной гидродинамики, применяются плавные переходные структуры для значительного снижения потерь давления и генерации турбулентности, обеспечивая равномерность распределения потока по ответвлениям в пределах ±5%.
Усиленная структурная целостность: Металлические фитинги используют конструкцию с ребрами жесткости и постоянной толщиной стенки; полимерные фитинги используют технологию цельного литья, обеспечивая структурную надежность в условиях колебаний давления и механической вибрации.
Многофункциональная конфигурация интерфейсов: Предлагаются модели равного диаметра и редукционные, поддерживаются различные способы соединения (резьбовые, сварные, обжимные, фланцевые), удовлетворяя различным монтажным потребностям.
Уникальные преимущества по материалам
Многопортовый фитинг из нержавеющей стали 316
Точное литье цельной деталью, стандартная шестигранная конструкция облегчает монтаж инструментом. Множественные уплотнительные структуры обеспечивают надежность уплотнения в сложных рабочих условиях, максимальное рабочее давление 6000 psig.
Многопортовый фитинг из дуплексной стали 2205
Благодаря уникальной дуплексной микроструктуре механическая прочность почти вдвое выше, чем у нержавеющей стали 316. Равномерная несущая способность по давлению на всех интерфейсах, особенно подходит для сред с высокими колебаниями давления и вибрацией.
Многопортовый фитинг из Инконеля 625
Имеет конструкцию, оптимизированную для высоких температур. Плавные дугообразные переходы между интерфейсами снижают концентрацию напряжений. Зеркальная полировка (Ra ≤ 0.6мкм) обеспечивает транспортировку сверхчистых сред без загрязнений.
Полимерный многопортовый фитинг

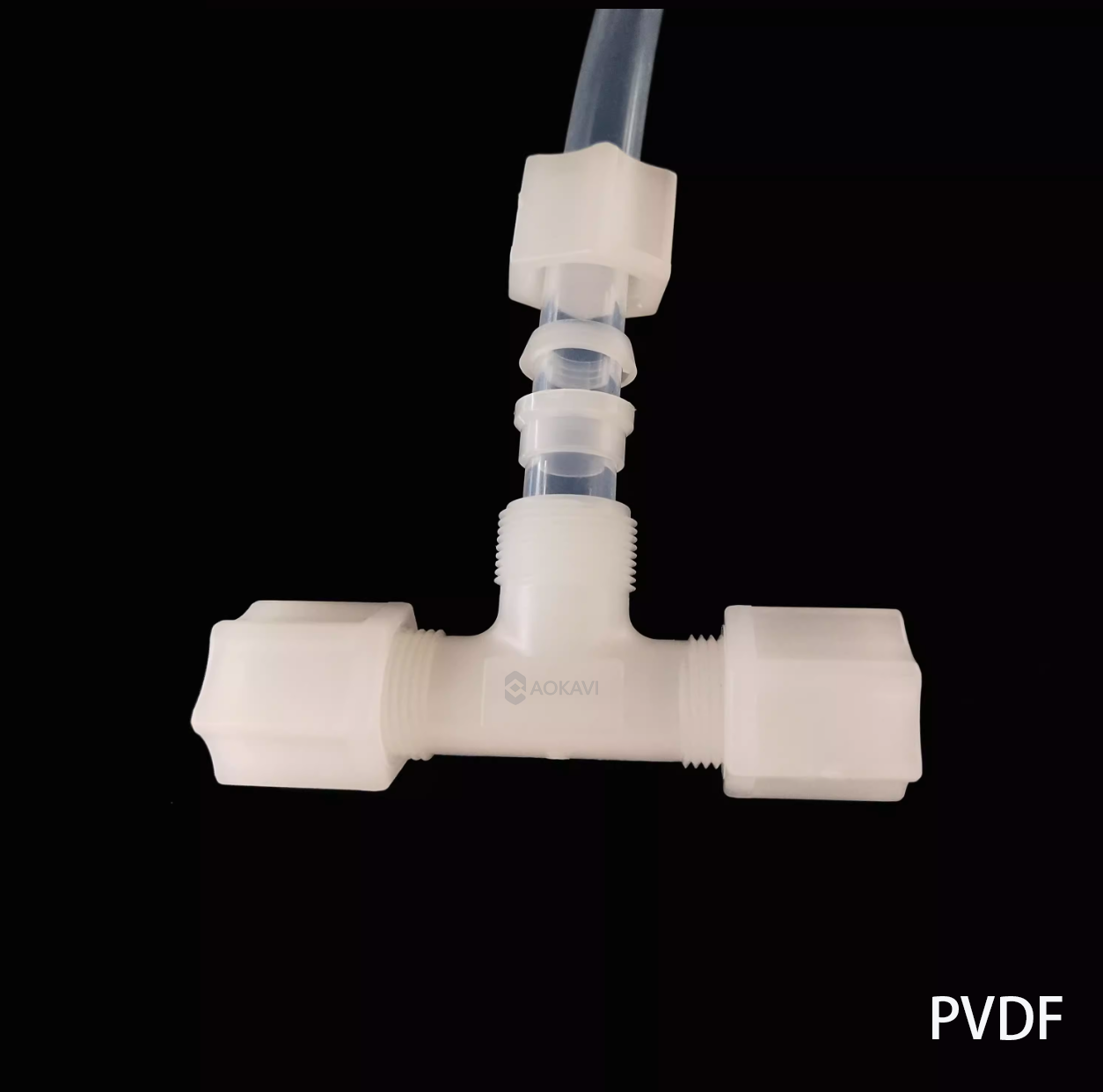

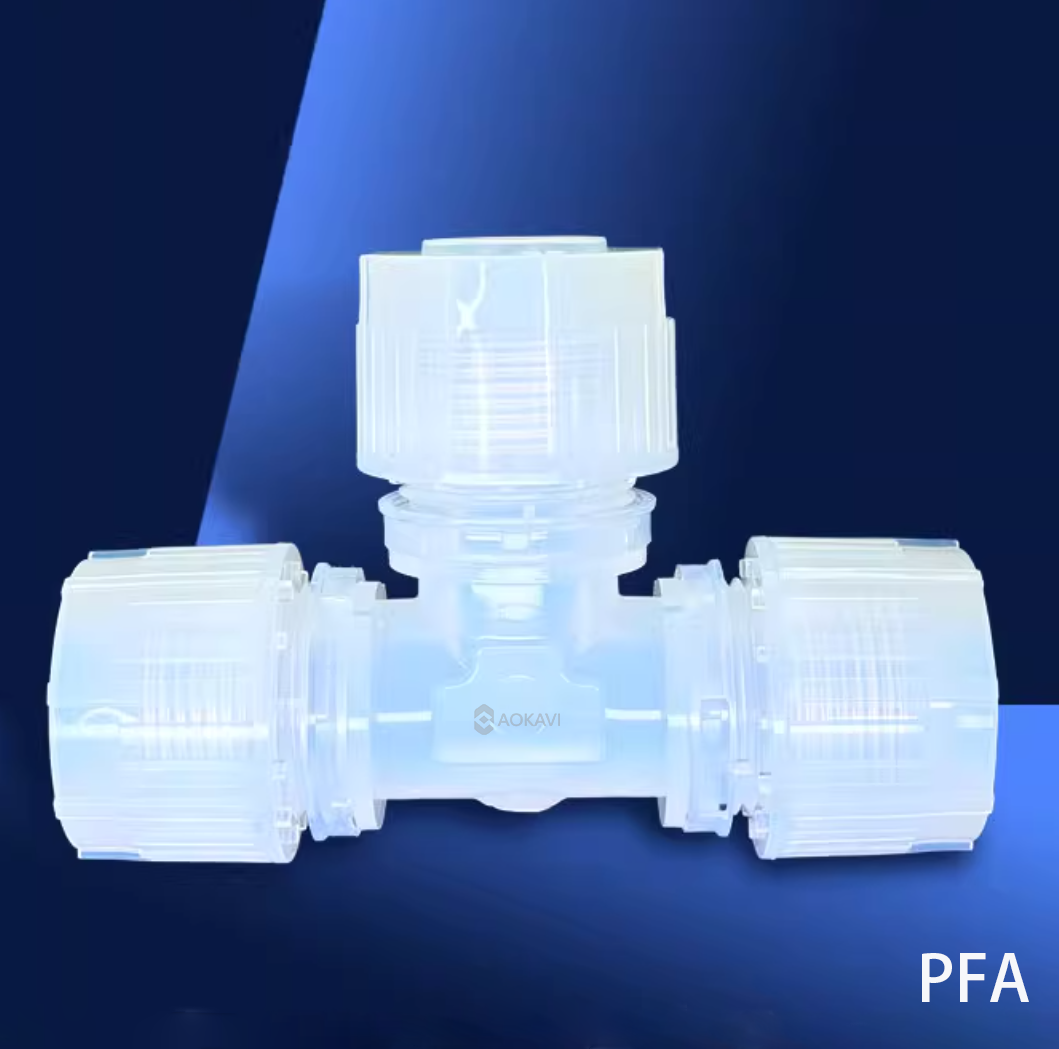

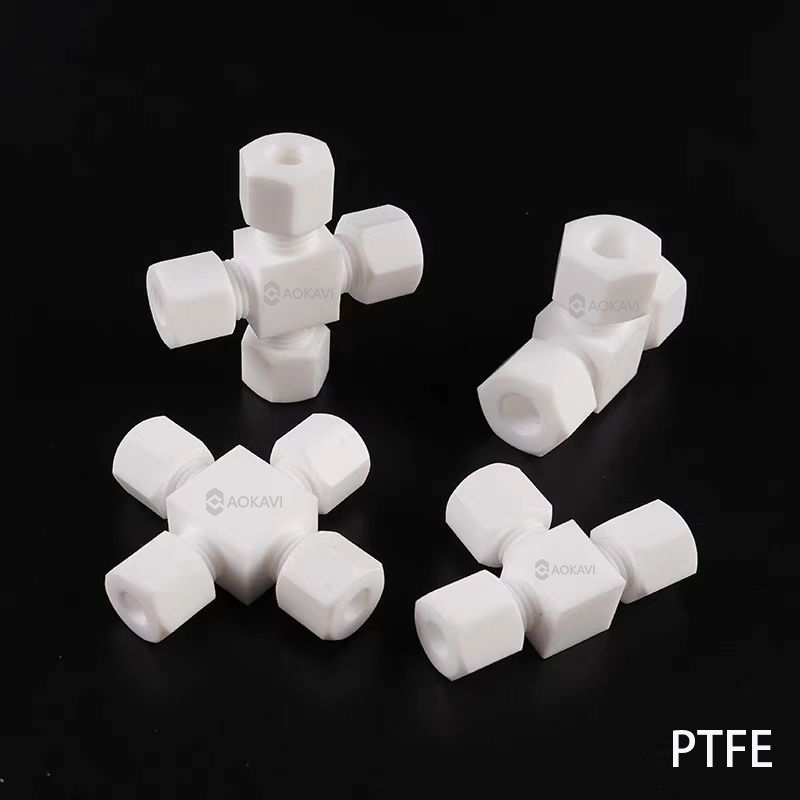

PTFE использует прессовое формование для обеспечения точности размеров; PVDF использует конструкцию с ребрами жесткости для повышения жесткости; PFA предлагает версию с высокой прозрачностью для удобства наблюдения.
Тип материала | Особенности Тройника | Особенности Крестовины | Общие преимущества | Диапазон давления |
Нерж. сталь 316 | Равный/Редукционный | Симметричное ответвление | Сбалансированная производительность | Вакуум до 6000 psig |
Дуплексная сталь 2205 | Усиленная стенка | Равнопрочностной дизайн | Высокая прочность, Коррозионная стойкость | Вакуум до 9000 psig |
Инконель 625 | Плавный переход | Дугообразный интерфейс | Экстремальная температурная стабильность | Вакуум до 10000 psig |
PTFE | Прессовое формование | Цельная структура | Лучшая химическая инертность | Вакуум до 150 psig |
PVDF | Конструкция с ребром | Компактная структура | Хорошая механическая прочность | Вакуум до 250 psig |
PFA | Высокоточный интерфейс | Прозрачный дизайн | Сверхвысокая чистота | Вакуум до 200 psig |
Основные характеристики
Типы резьб и диапазоны размеров
Общие стандарты резьбы:
NPT (Американская коническая трубная): 1/8" ~ 2"
BSPP (Британская цилиндрическая трубная): 1/8" ~ 2"
BSPT (Британская коническая трубная): 1/8" ~ 2"
Метрическая резьба: M10×1 ~ M60×2
Соответствие стандартам: DIN 2353, ISO 8434-1, ASME B16.11
Диапазоны размеров по материалам:
Нержавеющая сталь 316: 1/8" ~ 2" (Тройник, Крестовина)
Дуплексная сталь 2205: 1/8" ~ 1-1/2" (Тройник, Крестовина)
Инконель 625: 1/8" ~ 1" (Тройник, Крестовина)
PTFE: 1/8" ~ 1" (Тройник), 1/8" ~ 1" (Крестовина)
PVDF: 1/8" ~ 2" (Тройник), 1/8" ~ 2" (Крестовина)
PFA: 1/8" ~ 1" (Тройник), 1/8" ~ 1" (Крестовина)
Таблица деталей характеристик
Параметр характеристик | Нерж. сталь 316 | Дуплексная сталь 2205 | Инконель 625 | PTFE | PVDF | PFA |
Размер канала Тройника | 1/8" ~ 2" | 1/8" ~ 1-1/2" | 1/8" ~ 1" | 1/8" ~ 1" | 1/8" ~ 2" | 1/8" ~ 1" |
Размер канала Крестовины | 1/8" ~ 2" | 1/8" ~ 1-1/2" | 1/8" ~ 1" | 1/8" ~ 1" | 1/8" ~ 2" | 1/8" ~ 1" |
Редукционный диапазон | 1/4×1/8 ~ 2×1 | 1/4×1/8 ~ 1-1/2×3/4 | 1/4×1/8 ~ 1×3/4 | 1/4×1/8 ~ 1×3/4 | 1/4×1/8 ~ 2×1 | 1/4×1/8 ~ 1×3/4 |
Ключевые эксплуатационные характеристики
Механические и гидравлические характеристики
Многопортовый фитинг из нержавеющей стали 316: Предел прочности при растяжении ≥515 МПа, Равномерность давления на интерфейсах >90%, Коэффициент гидравлического сопротивления ≤0.35, Потеря давления <8%.
Многопортовый фитинг из дуплексной стали 2205: Предел прочности при растяжении 620-880 МПа, Давление разрушения ≥4 x номинальное давление, Отличная стойкость к пульсационной усталости.
Многопортовый фитинг из Инконеля 625: Сохраняет 75% прочности при комнатной температуре при 800°C, Температура стойкости к окислению до 980°C, Выделение частиц <5 частиц/л для сверхчистых применений.
Полимерный многопортовый фитинг:
PTFE: Предел прочности при растяжении 28-35 МПа, Отличная химическая стабильность.
PVDF: Предел прочности при растяжении 45-55 МПа, Хорошая жесткость.
PFA: Предел прочности при растяжении 28-32 МПа, Высокая прозрачность.
Температурные и压力ные рейтинги
Материал | Температурный диапазон | Макс. давление Тройника | Макс. давление Крестовины | Точность распределения потока |
Нерж. сталь 316 | -20°C ~ 400°C | 6000 psig | 6000 psig | ±5% |
Дуплексная сталь 2205 | -20°C ~ 300°C | 9000 psig | 9000 psig | ±4% |
Инконель 625 | -196°C ~ 980°C | 10000 psig | 10000 psig | ±3% |
PTFE | -200°C ~ 200°C | 150 psig | 150 psig | ±8% |
PVDF | -40°C ~ 140°C | 250 psig | 250 psig | ±6% |
PFA | -196°C ~ 190°C | 200 psig | 200 psig | ±7% |
Характеристики ползучести при высоких температурах
Многопортовый фитинг из Инконеля 625 демонстрирует исключительные характеристики при высоких температурах. При 700°C и напряжении 25 МПа, деформация ползучести после 10 000 часов составляет <0.15%, с координацией деформации интерфейсов >95%.
Многопортовый фитинг из нержавеющей стали 316 имеет приемлемые характеристики ползучести ниже 400°C; выше 500°C рекомендуется усиленная конструкция или снижение рабочего давления.
Многопортовый фитинг из дуплексной стали 2205 обладает хорошей стойкостью к ползучести ниже 300°C, при этом дуплексная структура обеспечивает стабильную размерную стабильность при высоких температурах.
Среди полимерных многопортовых фитингов PFA имеет наилучшую стойкость к ползучести (скорость деформации <1.2% при 100°C за 1000 часов), PTFE требует конструкционного усиления, а PVDF обладает наилучшей жесткостью.
Характеристики материалов
Параметр характеристики | Нерж. сталь 316 | Дуплексная сталь 2205 | Инконель 625 | PTFE | PVDF | PFA |
Основной состав | Cr16-18, Ni10-14 | Cr22-23, Ni4.5-6.5 | Ni≥58, Cr20-23 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Плотность (г/см³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Коэф. тепл. расширения (10⁻⁶/К) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Теплопроводность (Вт/м·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Сценарии применения
Многопортовый фитинг из нержавеющей стали 316: Общие промышленные системы распределения жидкостей, сети трубопроводов сжатого воздуха, системы охлаждающей воды, многопоточное разделение в гидравлических контурах, распределение и объединение сред в химическом технологическом оборудовании.
Многопортовый фитинг из дуплексной стали 2205: Системы обработки морской воды, нефте- и газопроводы, системы химического распределения, оборудование для очистки дымовых газов, особенно подходит для сред с высоким содержанием хлоридов.
Многопортовый фитинг из Инконеля 625: Топливные системы авиационных двигателей, высокотемпературные контуры в атомной энергетике, высокотемпературные химические реакционные системы, критические трубопроводы на морских платформах.
Полимерный многопортовый фитинг:
PTFE: Системы распределения сильных кислот/щелочей, процессы мокрого травления в полупроводниковой промышленности.
PVDF: Системы сверхчистой воды, сети очищенной воды в фармацевтической промышленности.
PFA: Системы распределения сверхчистых химикатов для полупроводников, системы технологических процессов в биотехнологии и фармацевтике.
Рекомендации по выбору материала
Ключевые факторы выбора
Характеристики среды: Химический состав, Коррозионная активность, Требования к чистоте
Эксплуатационные параметры: Температурный диапазон, Номинальное давление, Требования к распределению потока
Условия окружающей среды: Уровень вибрации, Риск внешней коррозии
Требования соответствия: Отраслевые сертификаты, Прослеживаемость материала
Экономические факторы: Первоначальные инвестиции, Затраты на техническое обслуживание, Срок службы
Руководство по выбору
Сценарий применения | Основной выбор Тройника | Основной выбор Крестовины | Ключевое соображение |
Общая промышленность | Нерж. сталь 316 | Нерж. сталь 316 | Экономическая эффективность |
Высокое содержание хлоридов | Дуплексная сталь 2205 | Дуплексная сталь 2205 | Стойкость к питтинговой коррозии |
Высокая темп. >500°C | Инконель 625 | Инконель 625 | Сопротивление ползучести |
Сильнокоррозионные среды | PTFE/PFA | PTFE/PFA | Химическая инертность |
Сверхвысокая чистота | PFA | PFA | Качество поверхности |
Бюджетные ограничения | PVDF | PVDF | Первоначальные инвестиции |
Часто задаваемые вопросы (FAQ)
В1: В чем основные различия между тройниками и крестовинами с точки зрения распределения потока?
О: Тройники разделяют один поток на два или объединяют два потока в один, имея относительно простую конструкцию; Крестовины позволяют осуществлять более сложное многопоточное распределение и объединение, требуя более сложной конструкции балансировки потока. Конструкция потоковых каналов крестовин сложнее, требуя более высокой равномерности потока по ответвлениям.
В2: Как обеспечивается баланс потока между ответвлениями многопортовых фитингов?
О: Мы используем оптимизированную с помощью вычислительной гидродинамики конструкцию, обеспечивая баланс потока за счет: 1) Точного контроля размеров потоковых каналов; 2) Плавных переходных структур для снижения турбулентности; 3) Принципа проектирования с равным перепадом давления; 4) Для особо требовательных применений могут быть предоставлены модели с функциями регулировки.
В3: Как обеспечивается надежность многопортовых фитингов в условиях вибрации?
О: Мы применяем множество антивибрационных мер: 1) Оптимизированная конструкция для снижения концентрации напряжений; 2) Усиленная структура для металлических фитингов; 3) Стопорные устройства от самоотвинчивания; 4) Металлические армирующие кольца для полимерных фитингов; 5) Многокомпонентная конструкция уплотнения для всех интерфейсов.
В4: Как разработать план технического обслуживания для многопортовых фитингов?
О: Рекомендации: 1) Регулярная проверка состояния уплотнений и коррозии для металлических фитингов; 2) Подтяжка полимерных фитингов после 500 часов работы, затем проверка каждые 3000 часов; 3) Комплексная проверка каждые 6 месяцев в коррозионных средах; 4) Установление плана прогнозного технического обслуживания по состоянию.
