Обзор продукта
Промышленные отводы являются ключевыми соединительными компонентами в трубопроводных системах для осуществления изменений направления. Они обеспечивают многоугловые поворотные решения для шести высокопроизводительных материалов, гарантируя эффективную передачу жидкости с низким сопротивлением в сложных трубопроводных системах.
Конструкция и преимущества продукта

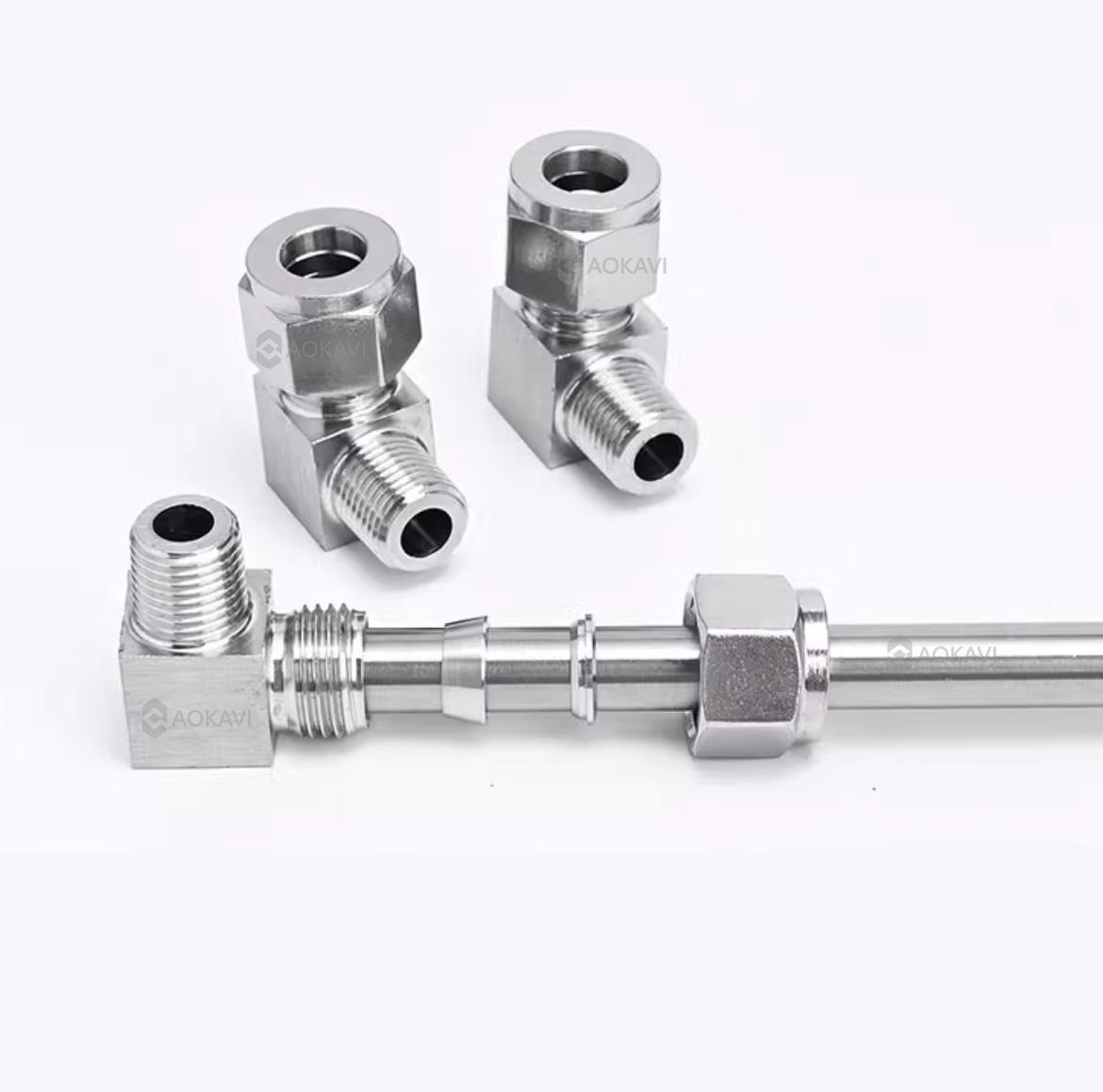

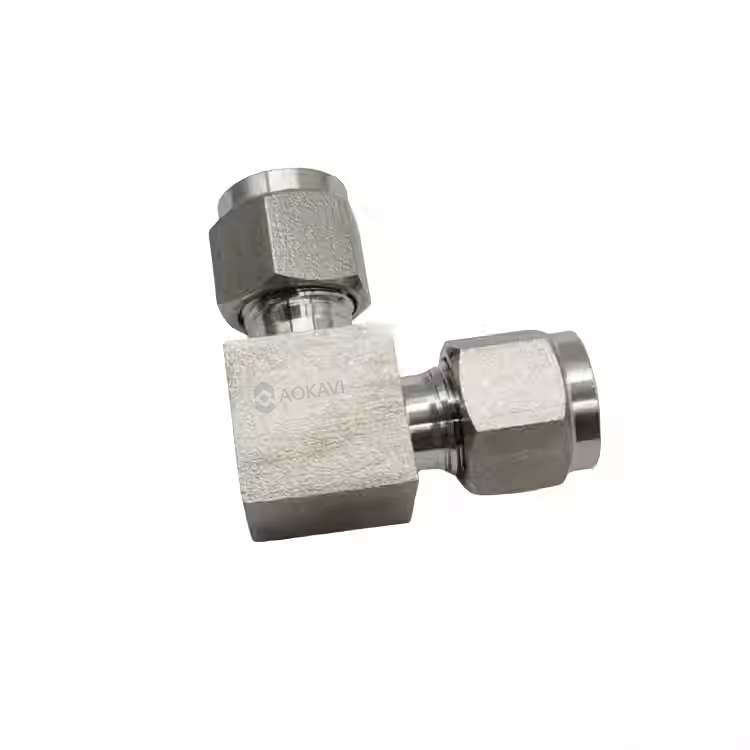

Отвод из нержавеющей стали 316
Использует процесс точного холодного гиба, с радиусами изгиба, оптимизированными гидродинамикой для снижения потерь давления и генерации турбулентности. Стандартные конструкции углов 90° и 45° в сочетании с шестигранными монтажными поверхностями облегчают установку в условиях ограниченного пространства. Постепенный дизайн изгиба обеспечивает плавный поворот жидкости, максимальное рабочее давление 6000 psig.
Отвод из дуплексной стали 2205
Использует преимущества своей дуплексной микроструктуры, механическая прочность почти в два раза выше, чем у нержавеющей стали 316. Применяет технологию гиба с постоянной толщиной стенки, обеспечивая uniformную толщину по всей изогнутой секции без слабых точек. Специально оптимизированный радиус изгиба обеспечивает наилучший баланс прочности и характеристик потока, подходит для транспортировки коррозионных сред.
Отвод из Инконеля 625
Использует процесс гибки с дорном, в результате гладкие внутренние стенки без морщин, сохранение округлости >98% на изгибе. Конструкция стойкости к высокотемпературному окислению обеспечивает стабильную работу в экстремальных температурах. Электрополированная внутренняя поверхность (Ra ≤ 0.4мкм) соответствует требованиям применения сверхвысокой чистоты.

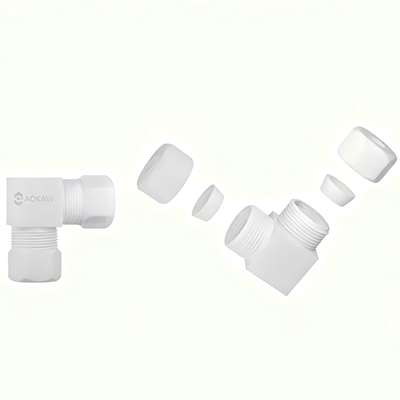

Полимерный отвод

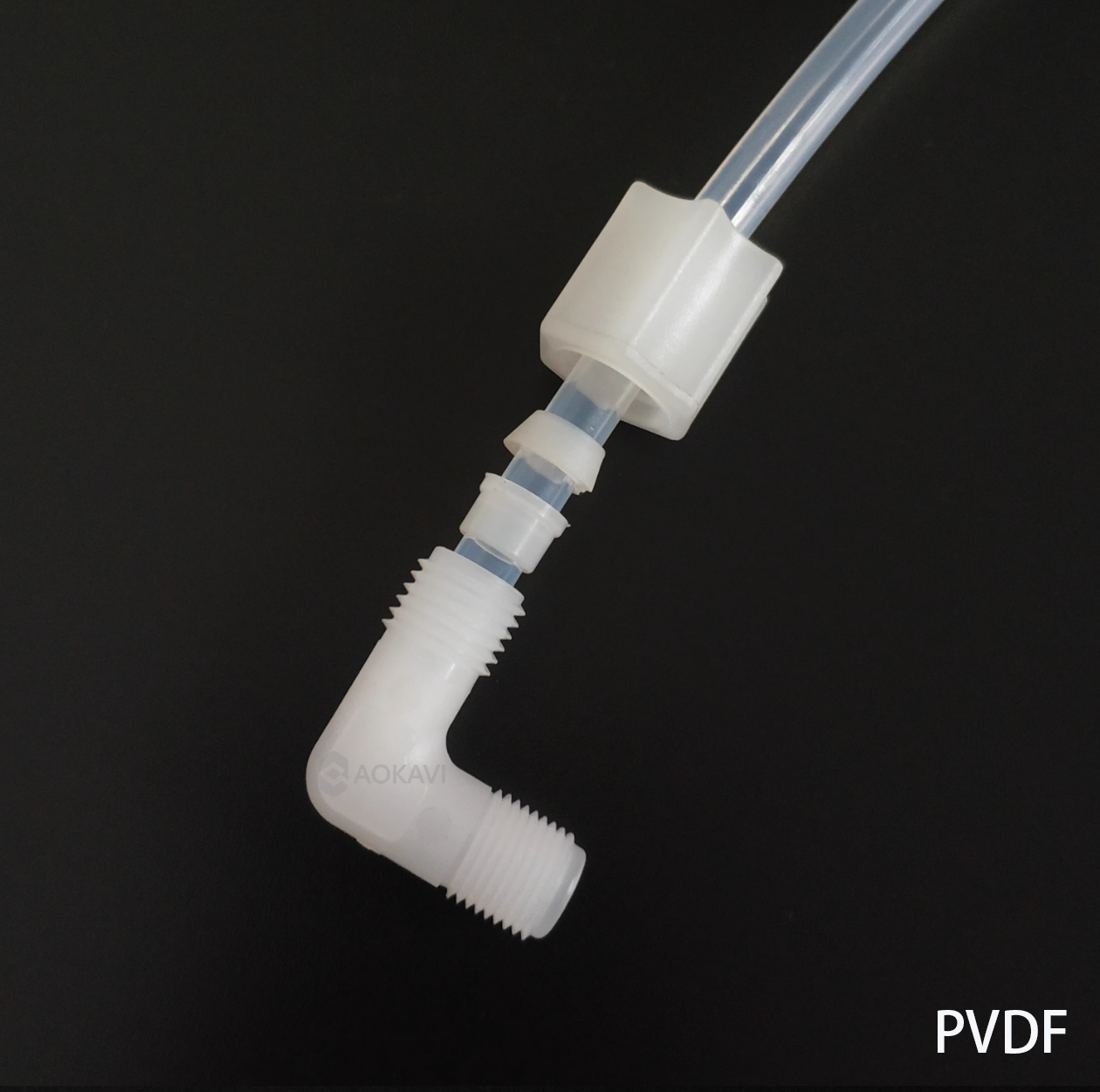

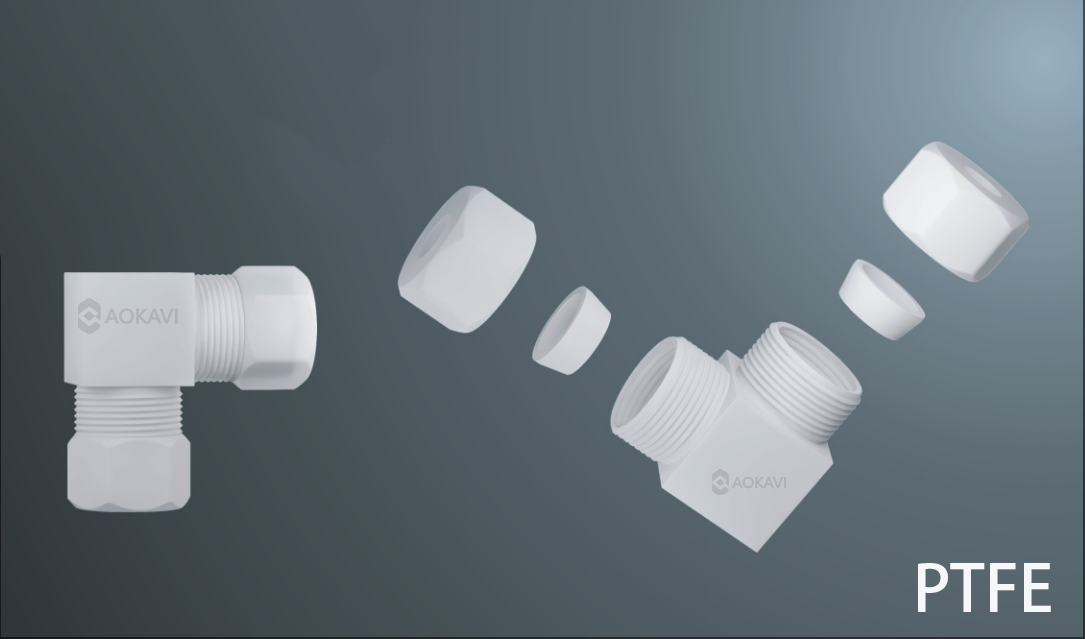

PTFE использует гибку методом компрессионного формования, сохраняя структурную целостность материала; PVDF использует процесс тепловой гибки, обеспечивая точность размеров; PFA предлагает прозрачный визуальный дизайн для легкого наблюдения за состоянием жидкости и внутренней чистотой.
Таблица: Сравнение процесса гибки и преимуществ отводов по материалу
Тип материала | Процесс гибки | Радиус изгиба | Основные преимущества | Давление |
Нерж. сталь 316 | Холодная гибка | 1.5D, 3D, 5D | Низкое сопротивление потоку, высокая прочность | 6000 psig |
Дуплекс 2205 | Гибка с пост. стенкой | 1.5D, 3D | Коррозионностойкий, высокая прочность | 9000 psig |
Инконель 625 | Гибка с дорном | 1.5D, 3D, 5D | Хорошие высокотемпературные свойства | 10000 psig |
PTFE | Компрессионное формование | 2D, 3D | Превосходная химическая инертность | 150 psig |
PVDF | Термическая гибка | 1.5D, 2D | Хорошая механическая прочность | 250 psig |
PFA | Литье под давлением | 2D, 3D | Высокая прозрачность | 200 psig |
Основные характеристики
Типы резьбы и диапазоны размеров
Отвод из нержавеющей стали 316:
Типы резьбы: NPT, BSPP, BSPT, Метрическая резьба
Диапазон размеров: 1/8" ~ 2"
Углы изгиба: 90°, 45°, 135°
Радиусы изгиба: 1.5D, 3D, 5D
Отвод из дуплексной стали 2205:
Типы резьбы: NPT, BSPP
Диапазон размеров: 1/8" ~ 1-1/2"
Углы изгиба: 90°, 45°
Радиусы изгиба: 1.5D, 3D
Отвод из Инконеля 625:
Типы резьбы: NPT, BSPT
Диапазон размеров: 1/8" ~ 1"
Углы изгиба: 90°, 45°
Радиусы изгиба: 1.5D, 3D, 5D
Полимерный отвод:
PTFE: Резьба G, 1/8" ~ 1", 90° и 45°
PVDF: Резьба G, 1/8" ~ 2", 90° и 45°
PFA: Резьба G, 1/8" ~ 1", 90° и 45°
Таблица деталей спецификаций
Параметр спецификации | Нерж. сталь 316 | Дуплекс 2205 | Инконель 625 | PTFE | PVDF | PFA |
Диапазон внутр. диаметра | 1/8" ~ 2" | 1/8" ~ 1-1/2" | 1/8" ~ 1" | 1/8" ~ 1" | 1/8" ~ 2" | 1/8" ~ 1" |
Углы изгиба | 45°,90°,135° | 45°,90° | 45°,90° | 45°,90° | 45°,90° | 45°,90° |
Радиус изгиба | 1.5D,3D,5D | 1.5D,3D | 1.5D,3D,5D | 2D,3D | 1.5D,2D | 2D,3D |
Методы соединения | Резьба, Сварка, Обжимная муфта | Резьба, Сварка | Резьба, Сварка | Резьба, Фланец | Резьба, Фланец | Резьба, Быстрое соединение |
Ключевые характеристики
Механические свойства и характеристики потока
Отвод из нержавеющей стали 316: Предел прочности при растяжении ≥515 МПа, Давление разрыва ≥4 раза рабочего давления, Коэффициент сопротивления потоку ≤0.25, Потеря давления <3%, Температура применения -20°C до 400°C.
Отвод из дуплексной стали 2205: Предел прочности при растяжении 620-880 МПа, Отличная усталостная прочность, Прочность на коррозионную усталость в два раза выше, чем у нержавеющей стали 316, подходит для вибрационных сред и сред с колебаниями давления.
Отвод из Инконеля 625: Хорошее сохранение прочности при высоких температурах (сохраняет 70% прочности при комнатной температуре при 800°C), Температура стойкости к окислению до 980°C, Выделение частиц <3 частиц/л для применений сверхвысокой чистоты.
Полимерный отвод:
PTFE: Предел прочности при растяжении 28-35 МПа, Низкий коэффициент трения, Отличная химическая стабильность.
PVDF: Предел прочности при растяжении 45-55 МПа, Хорошая жесткость, Хорошая стойкость к ползучести.
PFA: Предел прочности при растяжении 28-32 МПа, Высокая прозрачность, Подходит для применений сверхвысокой чистоты.
Номинальные значения давления и температуры
Материал | Диапазон температур | Макс. давление | Мин. радиус изгиба | Коэффициент расхода Cv |
Нерж. сталь 316 | -20°C ~ 400°C | 6000 psig | 1.5D | 0.8-120 |
Дуплекс 2205 | -20°C ~ 300°C | 9000 psig | 1.5D | 0.8-90 |
Инконель 625 | -196°C ~ 980°C | 10000 psig | 1.5D | 0.8-60 |
PTFE | -200°C ~ 200°C | 150 psig | 2D | 0.5-40 |
PVDF | -40°C ~ 140°C | 250 psig | 1.5D | 0.5-80 |
PFA | -196°C ~ 190°C | 200 psig | 2D | 0.5-40 |
Ползучесть при высоких температурах
Отвод из Инконеля 625 проявляет отличную стойкость к ползучести при высоких температурах. В условиях 700°C и напряжения 30 МПа, деформация ползучести после 10 000 часов составляет <0.1%, с сохранением округлости изогнутого сечения >99%, обеспечивая производительность потока при длительной высокотемпературной службе.
Отвод из нержавеющей стали 316 имеет хорошие характеристики ползучести ниже 400°C. Выше 500°C рекомендуется использовать конструкции с большим радиусом изгиба 3D или 5D для снижения эффектов ползучести и концентрации напряжений.
Отвод из дуплексной стали 2205 обладает хорошей стойкостью к ползучести ниже 300°C, при этом дуплексная структура обеспечивает более стабильную размерную стабильность при высоких температурах, подходит для коррозионных сред при умеренных температурах.
Среди Полимерных отводов PVDF имеет наилучшую стойкость к ползучести (скорость деформации <1.0% under нагрузке при 80°C в течение 1000 часов); затем PFA; PTFE имеет относительно худшие характеристики ползучести и требует конструкции усиленной структуры.
Характеристики материала
Химический состав и физические свойства
Параметр характеристики | Нерж. сталь 316 | Дуплекс 2205 | Инконель 625 | PTFE | PVDF | PFA |
Основной состав | Cr16-18, Ni10-14 | Cr22-23, Ni4.5-6.5 | Ni≥58, Cr20-23 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Плотность (г/см³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Коэф. тепл. расш. (10⁻⁶/К) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Теплопроводность (Вт/м·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Сценарии применения
Отвод из нержавеющей стали 316: Изменения направления в общих промышленных трубопроводных системах, химическом оборудовании, системах водоснабжения, трубопроводах сжатого воздуха. Применимая температура -20°C до 400°C, подходит для большинства несильно коррозионных сред.
Отвод из дуплексной стали 2205: Изменения направления коррозионных сред в системах обработки морской воды, трубопроводах передачи нефти и газа, химических транспортных системах, оборудовании обработки дымовых газов. Особенно подходит для сред с высоким содержанием хлоридов и сценариев коррозии под напряжением.
Отвод из Инконеля 625: Изменения направления высокотемпературных сред в топливных системах авиационных двигателей, ядерных энергетических системах, оборудовании для высокотемпературных химических реакций, критических трубопроводах на морских платформах. Надежное направленное соединение в экстремальных средах.
Полимерный отвод:
PTFE: Системы транспортировки сильных кислот/щелочей, процессы мокрого травления полупроводников, изменения направления в трубопроводах химикатов высокой чистоты.
PVDF: Системы сверхчистой воды, трубопроводы очищенной воды в фармацевтической промышленности, изменения направления в системах распределения химикатов для фотовольтаики.
PFA: Распределение химикатов сверхвысокой чистоты в полупроводниках, системы биопфармацевтических процессов, изменения направления при визуальной транспортировке коррозионных сред.
Рекомендации по выбору материала
Ключевые факторы выбора
Характеристики среды: Химическая коррозионная активность, Температура, Давление, Скорость потока
Эксплуатационные требования: Радиус изгиба, Требования к потере давления, Монтажное пространство
Условия окружающей среды: Температура окружающей среды, Коррозионная активность, Условия вибрации
Срок службы: Ожидаемый срок службы, Требования к циклу технического обслуживания
Бюджет затрат: Первоначальные инвестиции, Эксплуатационные расходы, Затраты на техническое обслуживание
Руководство по выбору
Сценарий применения | Основной материал | Альтернативный материал | Меры предосторожности |
Общая промышленность | Нерж. сталь 316 | PVDF | Избегать сильнокоррозионных сред |
Морские системы | Дуплекс 2205 | Инконель 625 | Контроль скорости потока |
Высокотемпературная среда | Инконель 625 | - | Учитывать тепловое расширение |
Сильнокоррозионные среды | PTFE/PFA | Инконель 625 | Ограничения по давлению |
Сверхвысокая чистота | PFA | Нерж. сталь (EP) | Требования к шероховатости поверхности |
Бюджетные решения | PVDF | Нерж. сталь 316 | Ограничения по температуре/давлению |
Часто задаваемые вопросы (FAQ)
В1: Как выбрать подходящий радиус изгиба?
О: Выбор радиуса изгиба должен учитывать: 1) Характеристики жидкости: Жидкости с высокой вязкостью выбирают больший радиус; 2) Номинальное давление: Приложения высокого давления выбирают больший радиус; 3) Ограничения пространства: В условиях ограниченного пространства выбирают меньший радиус; 4) Соображения износа: Среды, содержащие частицы, выбирают больший радиус. Как правило, 1.5D используется в условиях ограниченного пространства, 3D и 5D используются в случаях, требующих низкого сопротивления потоку.
В2: Можно ли смешивать отводы из разных материалов?
О: Не рекомендуется. Различия в коэффициенте теплового расширения, жесткости и коррозионной стойкости между разными материалами могут вызвать проблемы в системе. Если смешивание необходимо, должны использоваться переходные фитинги, обеспечивающие конструктивную совместимость, а также необходимо учитывать гальваническую коррозию.
В3: Как проверить состояние износа отводов?
О: Методы проверки: 1) Регулярно измерять толщину стенки; 2) Проверять состояние внутренней поверхности; 3) Мониторить изменения давления; 4) Проверять деформацию полимерных фитингов; 5) Проверять деформацию ползучести в высокотемпературных применениях. Рекомендуется установить регулярный план проверки.
В4: Какова надежность отводов в вибрационных средах?
О: Мы применяем multiple меры для обеспечения надежности: 1) Оптимизированная конструкция для снижения концентрации напряжений; 2) Металлические фитинги используют усиленные конструкции; 3) Обеспечиваем точки крепления антивибрационных опор; 4) Полимерные фитинги оснащены металлическими усиливающими кольцами. Для сред с интенсивной вибрацией рекомендуются материалы Дуплексная сталь 2205 или Инконель 625.
