Обзор Продукта

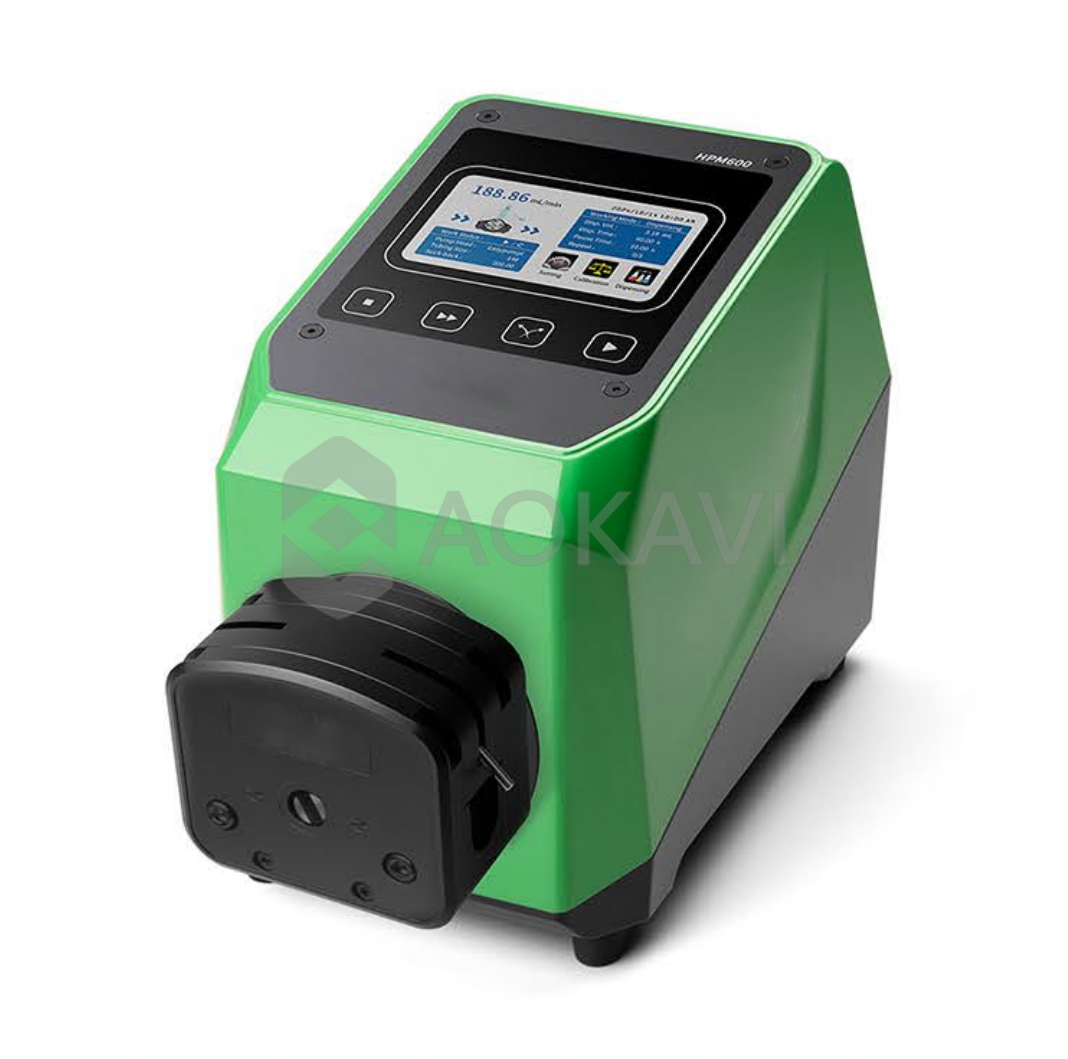

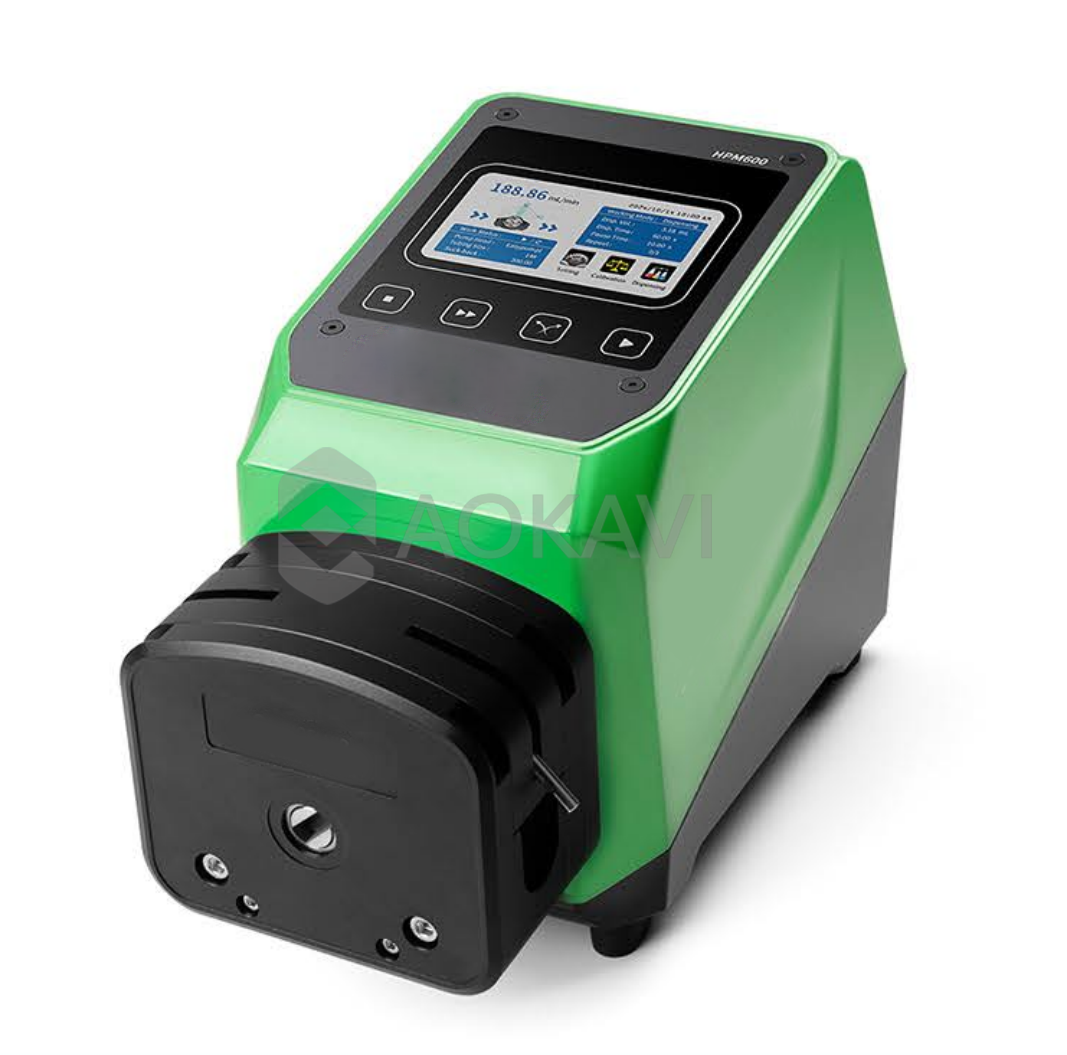

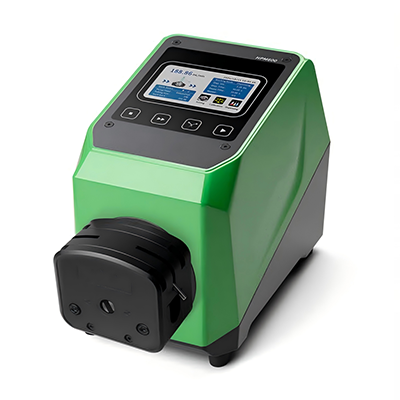

Серия промышленных перистальтических насосов HPM600 отличается прочным корпусом из алюминиевого сплава и конструкцией с защитой IP66, созданной специально для требовательных промышленных условий. С диапазоном расхода 0.211-6000 мл/мин она интегрирует интеллектуальную систему управления и цветной сенсорный экран 4.3 дюйма. Поддерживает несколько режимов, включая передачу и дозирование, удовлетворяя требованиям высокоточной обработки жидкостей для сложных промышленных процессов.

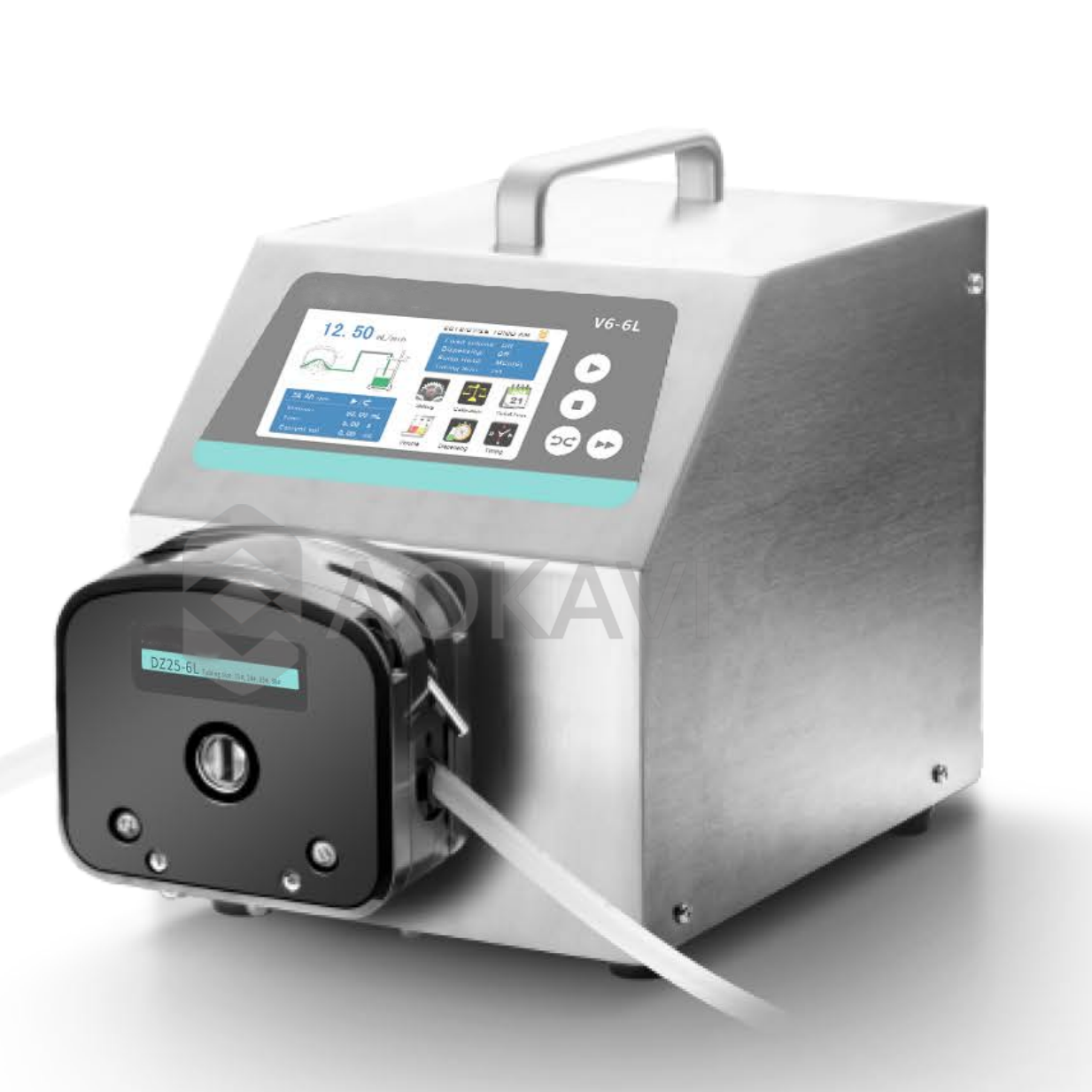

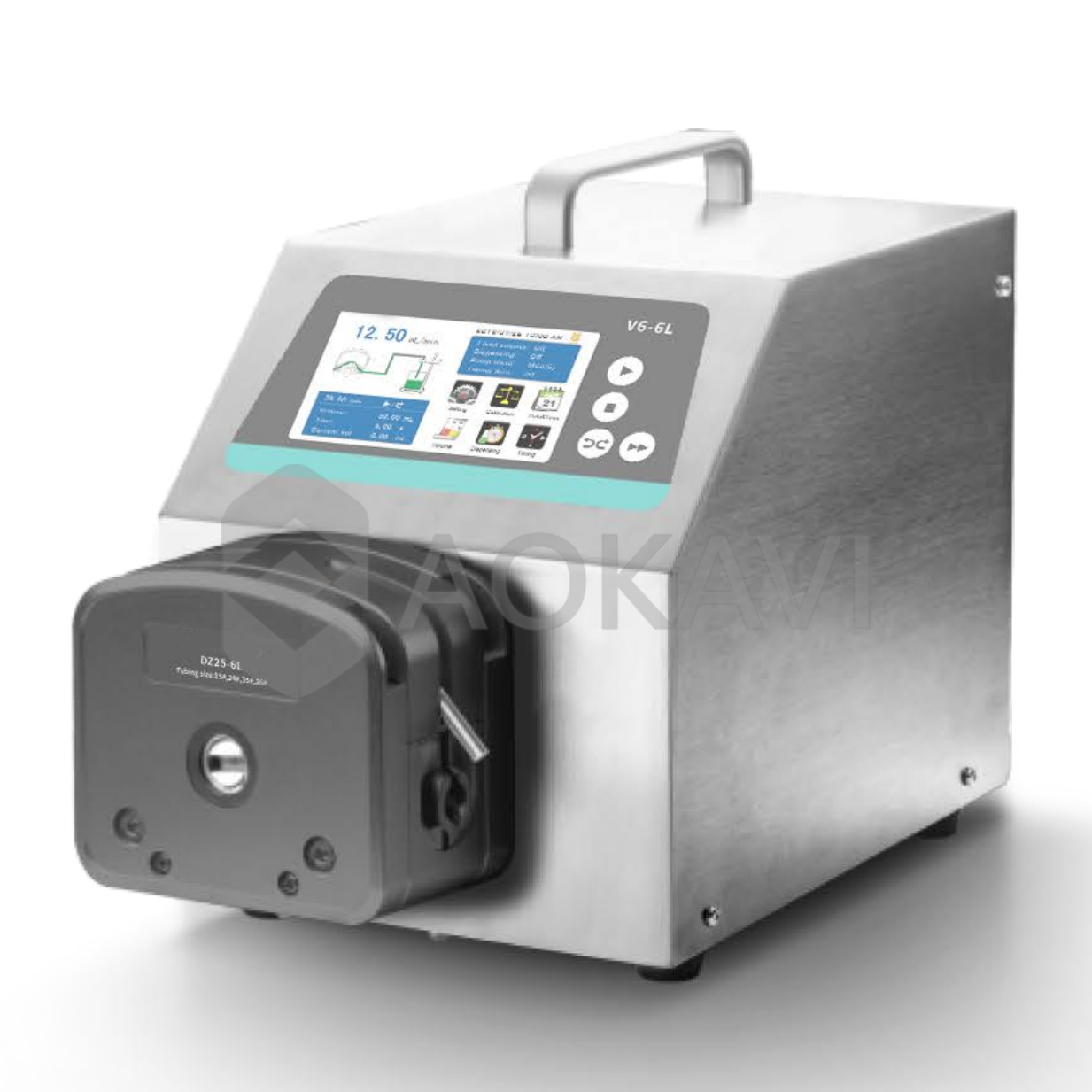

Промышленный перистальтический насос с интеллектуальным контролем расхода V6-6L использует привод шагового двигателя с обратной связью и управление с помощью цветного ЖК-сенсорного экрана 4.3 дюйма для точного управления передачей жидкостей. Охватывает диапазон расхода 0.3-6000 мл/мин с точностью скорости 0.01 об/мин, обладает функциями интеллектуальной калибровки и точной настройки в реальном времени, что делает его предпочтительным оборудованием для промышленных объектов высокого класса.
Структура Продукта и Преимущества
(I) Разбор Основной Структуры
Приводной Блок HPM600:
Корпус с Защитой IP66: Изготовлен из алюминиевого сплава, обладает отличным теплорассеиванием и механической прочностью, полностью пыленепроницаем и устойчив к сильным струям воды.
Интеллектуальная Система Управления: Встроенный цветной сенсорный экран промышленного класса 4.3 дюйма, поддерживает несколько способов работы, включая сенсорное управление, механические клавиши, внешние сигналы и управление по связи.
Конструкция с Множественными Уплотнениями: 6 уплотнительных структур обеспечивают длительную стабильную работу в условиях высоких температур и влажности.
Варианты Головки Насоса (Расходные материалы):
*Головка D225-3L:* Совместима с трубками 15#, 24#, 35#, 36#, диапазон расхода 0.211-3600 мл/мин.
*Головка D225-6L:* Совместима с трубками 15#, 24#, 35#, 36#, диапазон расхода 0.3-6000 мл/мин.
Конструкция с Быстрым Съемом: Облегчает быструю замену трубки, сокращая время простоя.
Интерфейсы и Расширение:
Интерфейс Связи: Поддерживает связь RS485, протокол Modbus RTU, для легкой интеграции в системы автоматизации.
Сигналы Управления: Поддерживает сигналы управления скоростью 0-5В, 0-10В, 4-20мА; сигналы переключения управляют пуском/остановом и направлением.
Функция Безопасности: Функция остановки при открытии крышки эффективно предотвращает неправильное использование и защищает безопасность пользователя.
*Приводной Блок V6-6L:*
Корпус из Нержавеющей Стали 304: Обеспечивает отличную коррозионную стойкость и механическую прочность, подходит для требовательных промышленных условий.
Шаговый Двигатель с Обратной Связью: Точное управление, сильная приводная мощность, обеспечивает высокоточный выход расхода.
Интеллектуальная Система Управления: Цветной ЖК-сенсорный экран 4.3 дюйма, отображает статус передачи, данные расхода и параметры настройки в реальном времени.
Варианты Головки Насоса:
*DZ25-6L(PPS):* Материал полифениленсульфид, устойчив к химической коррозии.
*DZ25-6L(Алюминиевый Сплав):* Материал алюминиевый сплав, легкий и прочный.
Применимые Трубки: Множество спецификаций, включая 15#, 24#, 35#, 36#.
Интерфейс Управления:
Множественные Методы Управления: Двойное управление через сенсорный экран и механическую клавиатуру.
Интерфейс Внешнего Сигнала: Поддерживает сигналы управления скоростью 0-5В, 0-10В, 4-20мА.
Интерфейс Связи: RS232, RS485 поддерживают протокол MODBUS (режим RTU).
(II) Структурные Преимущества HPM600
Защита Промышленного Класса: Класс защиты IP66 обеспечивает надежную работу насоса в суровых условиях, таких как пыль и влажность.
Высокоточное Управление: Разрешение регулировки скорости до 0.01 об/мин, диапазон объема дозирования от 0.1 мл до 9999 л, удовлетворяет требованиям точного контроля расхода и объема.
Интеллектуальная Работа: Трехуровневое управление правами доступа для рациональной конфигурации прав оператора; поддерживает функцию автоматической калибровки для обеспечения долговременной точности.
Многофункциональные Режимы: Поддерживает режим передачи и различные режимы дозирования (фиксированный объем, по времени, по скорости), адаптируясь к различным сценариям применения.
Функция Обратного Хода (Suck-back): Регулируемый угол обратного хода 0-360°, эффективно предотвращает подтекание.
Технические Параметры
Категория Параметра | Детали Параметра |
|
Модель | HPM600 |
|
Габариты Привода | 274мм(Д) × 160мм(Ш) × 221мм(В) |
|
Вес Привода | 6.2кг |
|
Тип Головки | D225-3L | D225-6L |
Применимые Трубки | 15#, 24#, 35#, 36# | 15#, 24#, 35#, 36# |
Диапазон Расхода | 0.211 - 3600 мл/мин | 0.3 - 6000 мл/мин |
Диапазон Скорости | 0.1 - 600 об/мин |
|
Разрешение Скорости | 0.01 об/мин |
|
Диапазон Объема Дозирования | 0.1мл - 9999л |
|
Диапазон Времени Дозирования | 0.1с - 9999ч |
|
Количество Повторов | 1-9999 раз (0 означает неограниченное количество) |
|
Угол Обратного Хода | 0-360° регулируемый |
|
Материал Корпуса | Алюминиевый Сплав |
|
Степень Защиты | IP66 |
|
Стандарт ЭМС | IEC 61000-6-2/IEC 61000-6-4/IEC 61000-3-2/IEC 61000-3-3 |
|
Интерфейс Связи | RS485 (протокол Modbus RTU) |
|
Внешние Сигналы Управления | 0-5В/0-10В/4-20мА (опционально); Сигналы переключения управляют пуском/остановом/направлением |
|
Питание | AC110-220V ±10%, 50/60Гц |
|
Номинальная Мощность | 110Вт |
|
Рабочая Темп. | 0-40℃ |
|
Рабочая Влажность | <100% |
|
Дисплей | Цветной ЖК-сенсорный экран промышленного класса 4.3 дюйма |
|
(II) Структурные Преимущества V6-6L
Высокоточное Управление: Точность расхода <±0.5%, разрешение скорости 0.01 об/мин.
Интеллектуальный Дисплей: Динамически отображает статус передачи, данные расхода и параметры настройки на одном экране.
Мощный Привод: Шаговый двигатель с обратной связью обеспечивает точное управление и сильную приводную мощность.
Конструкция Промышленного Класса: Корпус из нержавеющей стали 304 адаптируется к требованиям промышленных объектов высокого класса.
Многофункциональная Работа: Поддерживает различные режимы работы, такие как дозирование фиксированного объема и по времени.
Категория Параметра | Детали Параметра |
Модель | V6-6L |
Диапазон Расхода | 0.3-6000 мл/мин |
Диапазон Скорости | 0.1-600 об/мин |
Разрешение Скорости | 0.01 об/мин |
Разрешение Расхода | 0.01 мл |
Точность Расхода | <±0.5% |
Тип Двигателя | Шаговый двигатель с обратной связью |
Угол Обратного Хода | 0-360° регулируемый |
Дисплей | ЖК-дисплей истинного цвета промышленного класса 4.3 дюйма |
Метод Управления | Двойное управление через сенсорный экран и механическую клавиатуру |
Срок Службы Клавиатуры | 300,000 раз |
Внешний Сигнал Скорости | 0-5В, 0-10В, 4-20мА |
Сигнал Пуск/Стоп/Направление | Пассивный сигнал переключения (напр., педаль); Активный сигнал переключения: универсальный 5-24В |
Интерфейс Связи | RS232, RS485 поддерживают протокол MODBUS (режим RTU) |
Выходной Интерфейс | Выход статуса работы двигателя (выход с открытым коллектором) |
Питание | AC 220V ±10% 50Гц/60Гц (стандарт); AC 110V ±10% 50Гц/60Гц (опция) |
Габариты Привода | 283 × 192 × 274 мм (Д×Ш×В) |
Вес Привода | 7.85кг |
Потребляемая Мощность | <180Вт |
Рабочая Темп. | 0-40°C |
Рабочая Влажность | <80% |
Сценарии Применения
(I) Демонстрация Промышленных Сценариев
Химическая Промышленность: Точное добавление коррозионных химикатов, катализаторов, вязких смол и т.д. Защита IP66 адаптируется к условиям цеха.
Обработка Воды и Защита Окружающей Среды: Используется для точного дозирования коагулянтов, флокулянтов, дезинфицирующих средств (напр., гипохлорит натрия) и т.д. Коррозионностойкая конструкция продлевает срок службы.
Пищевая Промышленность и Напитки: Передача соусов, добавок, фруктовых пюре и других жидкостей. Легко чистится, соответствует требованиям гигиены.
Фармацевтика и Биоинженерия: Совместима со стерильными трубками, используется для подачи питательных сред, приготовления буферных растворов и т.д. Высокая точность обеспечивает качество продукта.
Лабораторные НИОКР: Широкий диапазон расхода и multiple режимы управления удовлетворяют потребности в обработке жидкостей от опытного масштаба до мелкосерийного производства.
(II) Пример Решения Сценария
Проблема: На химическом заводе добавляли коррозионный флокулянт во влажном, пыльном цехе. Корпуса стандартных насосов были подвержены повреждению от влаги и недостаточной точности управления, что приводило к нестабильному дозированию.
Решение: Был принят промышленный перистальтический насос HPM600. Защита IP66 полностью решила проблемы влажности и пыли; высокоточное управление обеспечило стабильные количества дозирования; коррозионностойкие трубки эффективно сопротивлялись химическому воздействию. После установки система работала стабильно, а потребление химикатов сократилось на 15%.
Руководство по Выбору
(I) Основные Шаги Выбора
Определить Требования к Расходу: Выберите соответствующую головку насоса (D225-3L или D225-6L) на основе максимального и минимального расхода, требуемого процессом.
Подтвердить Совместимость Трубки: Выберите подходящий материал трубки на основе химических свойств жидкости (выбирается отдельно) и подтвердите, что ее размер соответствует выбранной головке насоса (15#, 24#, 35#, 36#).
Оценить Потребности в Управлении:
Нужно ли внешнее сигнальное управление? Выберите соответствующую опцию интерфейса сигнала.
Нужна ли интеграция в систему автоматизации? Подтвердите функцию связи RS485 Modbus.
Нужна ли функция дозирования? Подтвердите, что режим дозирования (фиксированный объем, по времени, по скорости) соответствует требованиям.
Проверить Пригодность Среды: Подтвердите, что температура, влажность и требования к защите (IP66) среды установки соблюдаются.
(II) Упрощенная Таблица Выбора
Сценарий Применения | Рекомендуемая Головка | Диапазон Расхода (мл/мин) | Ключевые Характеристики |
Лаб. НИОКР, Низкий Расход | D225-3L | 0.211 - 3600 | Высокая точность, широкий диапазон |
Пром. Производство, Высокий Расход | D225-6L | 0.3 - 6000 | Высокий расход, высокая эффективность |
Требуется Удаленное/Авто Управление | Любая | - | Требуется функция RS485 или внешнего сигнала управления |
Сложная Промышленная Среда | Любая | - | Защита IP66, корпус из алюминиевого сплава |
Среда Применения | Рекомендуемая Головка | Характеристики |
Общая Промышленная Среда | DZ25-6L(Алюм. Сплав) | Легкий, прочный, рентабельный |
Химическая Коррозионная Среда | DZ25-6L(PPS) | Стойкий к химической коррозии, длительный срок службы |
Часто Задаваемые Вопросы (FAQ)
В: Что конкретно означает степень защиты IP66?
О: IP66 означает "Полная защита от пыли" (первая 6) и "Защита от мощных струй воды" (вторая 6). Это означает, что насос может работать в запыленных средах и выдерживать сильные струи воды с любого направления без воздействия, что делает его очень подходящим для промышленной мойки или пыльных/влажных сред.
В: Какова функция обратного хода (Suck-back)? Как она настраивается?
О: Функция обратного хода заставляет ротор немного вращаться в обратном направлении при остановке насоса, втягивая небольшое количество жидкости, thereby эффективно устраняя капель на конце трубки. Вы можете настроить угол обратного хода в диапазоне 0-360° в соответствии с фактическими потребностями в меню настроек сенсорного экрана.
В: Можно ли подключить этот насос к существующей системе ПЛК?
О: Да. HPM600 поставляется со стандартным интерфейсом RS485 и использует стандартный протокол связи Modbus RTU, что позволяет легко интегрировать в большинство систем ПЛК или промышленной автоматизации для удаленного мониторинга и управления.
*В: Как гарантируется точность расхода модели V6-6L?*
О: Использование привода шагового двигателя с обратной связью в сочетании с интеллектуальной системой калибровки обеспечивает точность расхода <±0.5%. Система обладает функцией точной настройки в реальном времени для коррекции точности в любое время.
В: Какие протоколы связи поддерживает устройство?
О: Поддерживает интерфейсы связи RS232 и RS485, использует стандартный протокол MODBUS (режим RTU), что позволяет легко интегрировать в существующие системы автоматизации.
В: Каковы преимущества корпуса из нержавеющей стали 304?
О: Нержавеющая сталь 304 обладает отличной коррозионной стойкостью и механической прочностью, что делает ее особенно подходящей для использования во влажных и коррозионных промышленных средах, значительно продлевая срок службы оборудования.
