En los modernos sistemas complejos de fluidos de alta pureza y resistentes a la corrosión, cuando las tuberías necesitan conectar tuberías PVDF de dos diámetros diferentes, garantizando al mismo tiempo un sellado absoluto, trayectorias de flujo puras y facilidad de instalación y mantenimiento, un componente adaptador aparentemente simple pero crucial cobra protagonismo: la Unión Reductora PVDF Tipo Férula. Con su diseño tipo férula con diferentes diámetros en cada extremo, esta unión sirve como un "Adaptador de Sistema y Coordinador de Flujo" que permite una transición de diámetro sin fugas y optimiza la correspondencia de flujo dentro de los sistemas de fluidos.

1. Definición del Producto y Función Principal

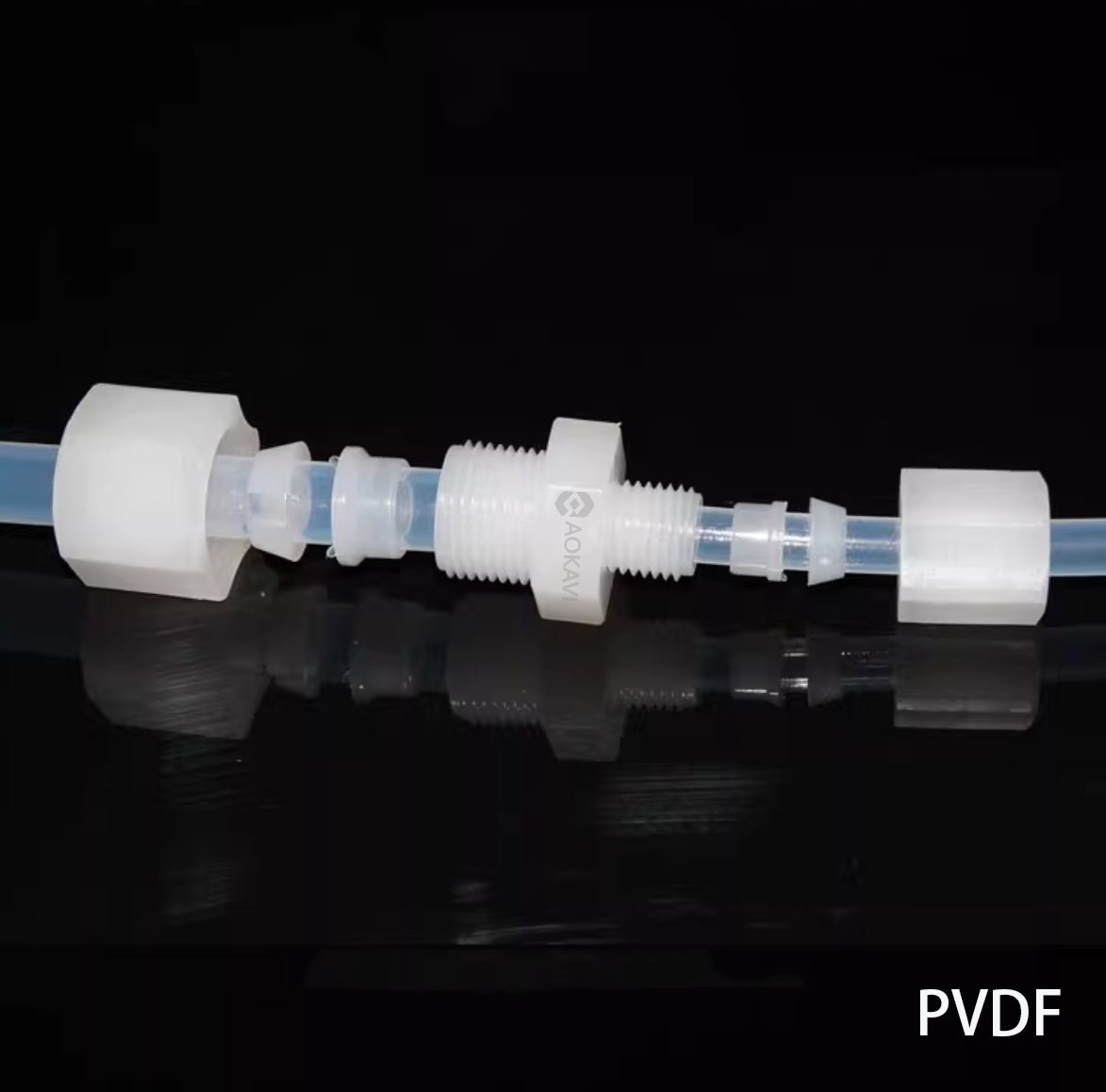

Una Unión Reductora PVDF Tipo Férula es un accesorio de tubería recto con dos extremos de diámetros nominales diferentes. Ambos extremos utilizan una conexión tipo férula, y el cuerpo está hecho de Poli(fluoruro de vinilideno) (PVDF) de alto rendimiento. Su función principal es lograr una transición de diámetro perfecta dentro de un sistema de tuberías del mismo material.

1. Conversión de Diámetro de Tubería e Integración del Sistema: En el diseño o modificación del sistema, conecta de manera eficiente y confiable tuberías PVDF de diferentes diámetros, por ejemplo, conectando una tubería de salida de pequeño diámetro de un equipo a una línea principal de gran diámetro, o viceversa. Elimina la complejidad y los riesgos de fuga asociados con el uso de múltiples adaptadores.

2. Base Física para la Regulación de Flujo y Presión: Al cambiar el área de la sección transversal de la tubería, proporciona un medio físico simple para optimizar la velocidad del flujo local y regular la caída de presión. Asegura una transición suave en la trayectoria del flujo mientras mantiene el sellado, reduciendo la turbulencia y la pérdida de presión.

2. Valor Central del Diseño

• Transición Dimensional Preciso: Su valor central radica en el orificio reductor de diseño preciso, que garantiza que el fluido pase suavemente de un diámetro de tubería a otro, minimizando la turbulencia, la cavitación o la deposición de partículas causadas por cambios bruscos en la sección transversal.

• Trayectoria de Flujo Completa de PVDF, que Garantiza la Pureza y la Resistencia a la Corrosión: Toda la unión está hecha de PVDF, proporcionando una superficie de contacto con el fluido completamente inerte con compatibilidad química y limpieza equivalentes a la de la tubería, adecuada para una amplia gama de aplicaciones, desde agua ultrapura hasta medios altamente corrosivos.

• Conexiones de Doble Férula, que Permiten una Instalación Estandarizada en Todo el Sistema:

  • Fácil Instalación: Ambos extremos utilizan la madura tecnología de sellado por férula; solo se necesita una llave para una instalación segura, manteniendo la coherencia operativa con otros accesorios de férula en el sistema.

  • Sellado Confiable: La estructura de doble férula (en cada extremo) proporciona una doble garantía de sellado: el sello cónico en el frente de la férula y el sello por mordida en la pared del tubo, lo que garantiza un rendimiento de sellado excelente resistente a vibraciones e impactos incluso en el punto de cambio de diámetro.

  • Mantenimiento Fácil: El diseño desmontable permite el mantenimiento o reemplazo de la tubería local sin dañar o cortar toda la tubería del sistema.

• Estructura Compacta, que Ahorra Espacio: El diseño compacto integrado reduce significativamente la longitud de conexión y el espacio de instalación requerido en comparación con la solución tradicional de "reductor + dos uniones rectas", lo que hace que los diseños de tuberías sean más limpios y eficientes.

3. Detalles de la Interfaz: Conexión Reductora Estandarizada

Ambos extremos de la Unión Reductora PVDF Tipo Férula utilizan un método de conexión de férula uniforme, pero las tuercas de férula y los manguitos interiores están dimensionados según los diámetros de las tuberías conectadas.

4. Rango de Tamaños Estándar y Guía de Selección

Este producto se centra en las necesidades de reducción de tuberías de pequeño a mediano calibre, con combinaciones de reducción comunes que cubren el rango de 1/4 de pulgada a 3/4 de pulgada (DE de tubo de 6 mm a 22 mm). La clave para la selección es hacer coincidir los diámetros exteriores exactos de las tuberías aguas arriba y aguas abajo.

Puntos Clave de Selección e Instalación:

1. Identificar la Dirección del Flujo (si es necesario): Para uniones reductoras con diseño asimétrico o para optimizar los patrones de flujo, confirme la marca de dirección del flujo en la unión (si está presente). Generalmente se recomienda que el flujo vaya del diámetro más pequeño al más grande para reducir la turbulencia.

2. Preparar Ambos Extremos del Tubo: Los dos extremos del tubo PVDF deben prepararse por separado según los requisitos de cada diámetro, lo que implica corte cuadrado y eliminación de rebabas. Esta es la clave para garantizar un sellado exitoso de ambas férulas.

3. Hacer Coincidir los Componentes Correctos de la Férula: Asegúrese de que los anillos de férula y las tuercas utilizados en cada extremo coincidan exactamente con el tamaño de la tubería que se está conectando. Se prohíbe estrictamente mezclar componentes.

4. Instalación y Apriete Paso a Paso: Se recomienda asegurar primero la unión en una posición conveniente, luego instalar y apretar las tuberías en cada extremo de forma independiente, siguiendo el par de instalación de la férula estándar o los requisitos de giro.

5. Campos de Aplicación Principales

La Unión Reductora PVDF Tipo Férula es un componente adaptador clave para construir sistemas de trayectorias de flujo de alta pureza modulares y escalables, ampliamente utilizada en:

• Fabricación de Semiconductores: En Sistemas de Distribución de Productos Químicos (CDS), para hacer una transición suave de productos químicos de alta pureza desde líneas de suministro pequeñas (por ejemplo, 1/4″) a líneas de distribución ligeramente más grandes dentro de las herramientas (por ejemplo, 3/8″), reduciendo las fluctuaciones de presión.

• Biotecnología Farmacéutica: En procesos de purificación, para conectar tuberías de diferentes especificaciones a las entradas/salidas de columnas de cromatografía, filtros o paquetes de membranas, adaptándose a los requisitos de flujo en las diferentes etapas de procesamiento.

• Industria Química y Laboratorios: Al configurar dispositivos de reacción de flujo continuo o líneas piloto, para hacer coincidir puertos de diferentes tamaños entre equipos como reactores, intercambiadores de calor y bombas para lograr la integración del sistema.

• Tratamiento de Aguas y Protección Ambiental: En sistemas de dosificación o muestreo, para conectar líneas de salida de bombas dosificadoras de pequeño diámetro a puntos de inyección de mayor diámetro o líneas de fluido principales.

Resumen

La Unión Reductora PVDF Tipo Férula, con su ingenioso concepto de "un solo cuerpo, doble diámetro" y el sellado confiable de la "conexión completa de férula", resuelve elegantemente el desafío central de "conectar diferentes diámetros de tubería" en los sistemas de fluidos de alta pureza y corrosivos. Condensa las soluciones reductoras complejas tradicionales en una unidad estandarizada altamente confiable, pura y fácil de instalar.

Ya sea que se utilice para expansión/modificación del sistema, interconexión de equipos o para optimizar parámetros del proceso, la selección correcta de una Unión Reductora PVDF Tipo Férula puede mejorar significativamente la flexibilidad de diseño, la confiabilidad operativa y la conveniencia de mantenimiento de un sistema de fluidos. No es simplemente un simple conector de tubería, sino un indispensable "Experto en Adaptación de Calibre" en la ingeniería de fluidos moderna para lograr un diseño inteligente y una implementación modular.
