En los modernos sistemas de fluidos de alta pureza y ultrapuros, cuando un proceso requiere el aislamiento absoluto y la apertura o cierre del flujo de fluido sin contaminación, garantizando simultáneamente que no haya puntos muertos dentro de la cavidad de la válvula y sin riesgo de lixiviación de iones metálicos, una válvula especialmente diseñada se convierte en el componente de control crítico: la Válvula de Diafragma PFA. Con su único principio de "aislamiento por diafragma" y trayectoria de flujo perfluorada, esta válvula sirve como el "Aislador Definitivo y Experto en Control de Flujo Limpio" que salvaguarda la pureza absoluta del fluido en campos como la biofarmacia, los semiconductores y los productos químicos de alta gama.

1. Definición del Producto y Función Principal

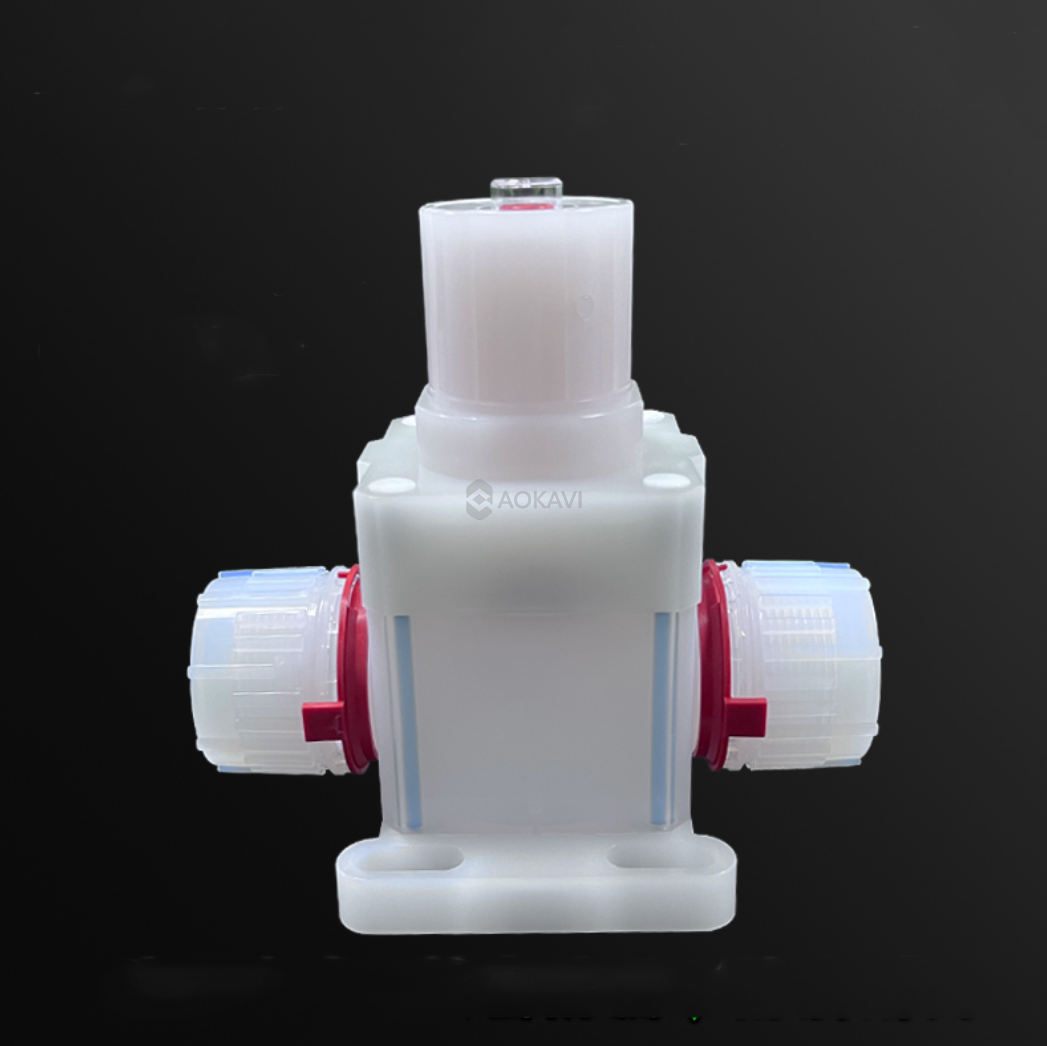

Una Válvula de Diafragma PFA es una válvula de paso recto o en ángulo que utiliza un diafragma flexible como elemento de apertura/cierre y sellado. Todas las partes en contacto con el fluido (cuerpo, asiento, diafragma) están fabricadas con material PFA (Perfluoroalcoxi) de alta pureza. Su función principal es lograr el aislamiento puro y el control confiable de la trayectoria del flujo.

1. Aislamiento Absoluto y Cero Contaminación: Mediante el aislamiento físico completo del actuador del canal de fluido utilizando el diafragma como barrera. Las partes móviles como el vástago no entran en contacto con el medio, eliminando completamente el riesgo de fugas externas y contaminación por un posible fallo del sello del vástago, garantizando una integridad del 100% de la cavidad de la válvula.

2. Cero Punto Muerto, Trayectoria de Flujo de Alta Limpieza: Cuando la válvula está completamente abierta, el diafragma PFA se retrae por completo, creando una trayectoria de flujo lisa, sin surcos y sin estancamiento, permitiendo CIP/SIP (Limpieza en el Lugar/Esterilización en el Lugar) y cumpliendo con los estándares sanitarios y de limpieza más estrictos.

2. Valor Central del Diseño

• Barrera Completa de Fluoropolímero, Pureza Definitiva: El cuerpo, el asiento y el diafragma están todos hechos de PFA, proporcionando una compatibilidad química inigualable resistente a casi todos los ácidos fuertes, álcalis, oxidantes y disolventes orgánicos, mientras garantiza cero liberación de iones metálicos, cumpliendo plenamente con normativas estrictas como SEMI y FDA.

• Diseño Aislado, Elimina Fugas:

  • Cero Fugas Externas: El diafragma actúa como el único elemento de sellado dinámico, encapsulando herméticamente el fluido dentro de la cavidad de la válvula, eliminando fundamentalmente la posibilidad de fugas al medio ambiente a través del vástago de la válvula.

  • Cero Fugas Internas: El diafragma PFA de alta calidad forma un sello lineal o facial con el asiento cónico de la válvula, proporcionando un sellado excelente cuando está cerrado.

• Trayectoria de Flujo Optimizada, Fácil de Limpiar: Diseño de cuerpo de paso recto o en ángulo con paredes internas lisas. Cuando está abierto, el diafragma se alinea al ras con la trayectoria de flujo aerodinámica, minimizando la perturbación del fluido, la caída de presión y la retención de producto, favoreciendo el secado y esterilización rápidos.

• Operación Sencilla, Larga Vida Útil: Normalmente accionada por volante, actuador neumático o eléctrico. La operación con volante es ligera; la actuación neumática permite una apertura/cierre rápida o una modulación precisa. El diafragma es la única pieza de desgaste, fácil de reemplazar, lo que resulta en bajos costes de mantenimiento.

3. Principio de Funcionamiento y Tipos de Conexión

El núcleo de la Válvula de Diafragma PFA radica en su mecanismo de accionamiento y sellado del diafragma. Sus tipos de conexión, según los requisitos del sistema, son típicamente tipo férula o con bridas.

4. Rango de Tamaños Estándar y Guía de Selección

Las Válvulas de Diafragma PFA se utilizan principalmente para controlar caudales pequeños a medianos donde se requiere una limpieza y sellado supremos. Sus tamaños de puerto estándar oscilan entre 1/4 de pulgada y 1 pulgada.

Puntos Clave de Selección y Uso:

1. Selección del Diafragma y Vida Útil: Elija el material de diafragma apropiado (normalmente PFA) basándose en la temperatura, presión, corrosividad del medio y frecuencia de ciclado. El diafragma es un elemento de reemplazo de mantenimiento regular; se debe considerar su calificación de vida útil.

2. Indicación de Dirección de Flujo: Preste atención a la flecha de dirección del flujo en el cuerpo de la válvula durante la instalación. Generalmente se recomienda instalar con "flujo bajo el diafragma" (entrada en el puerto inferior para tipo vertedero), de modo que la presión del medio ayude al sello del diafragma al cerrar.

3. Límites de Presión y Temperatura: La resistencia mecánica del PFA disminuye con el aumento de la temperatura. Debe usarse dentro del rango de presión y temperatura de trabajo permitido para evitar daños en el diafragma o deformación del cuerpo por sobrepresión o sobretemperatura.

4. Dimensionamiento del Actuador: Seleccione el volante, actuador neumático o eléctrico apropiado según las necesidades de control (encendido/apagado manual, modulación automática, ciclado frecuente), asegurando que su empuje/par coincida con el tamaño de la válvula.

5. Campos de Aplicación Principales

Las Válvulas de Diafragma PFA representan la solución definitiva para el control de fluidos estériles y sin contaminación y son la elección estándar o preferida de válvula en los siguientes campos:

• Biofarmacia y Producción de Vacunas: En líneas de distribución y proceso para WFI (Agua para Inyectables), vapor puro, medios de cultivo, tampones y fluidos de producto, sirviendo como válvulas de aislamiento críticas que cumplen con los estándares cGMP y ASME BPE.

• Fabricación de Semiconductores: En Sistemas de Distribución de Productos Químicos Ultrapuros (CDS), grabado húmedo y procesos de limpieza, para el control preciso de encendido/apagado y distribución de productos químicos corrosivos de alta pureza, eliminando la contaminación metálica.

• Productos Químicos Finos y Químicos Electrónicos: En tuberías que transportan productos químicos especiales de alta pureza y alta corrosividad, sirviendo como dispositivos de cierre seguros y confiables.

• Alimentación y Bebidas y Laboratorios Avanzados: En líneas de dosificación, fermentación, llenado y trayectorias de flujo de instrumentos analíticos que requieren operación aséptica y limpieza en el lugar, garantizando la seguridad del producto y la precisión experimental.

Resumen

La Válvula de Diafragma PFA integra la pureza definitiva de una "trayectoria de flujo de fluoropolímero completo" con el sellado absoluto del "aislamiento por diafragma", representando la cúspide de la tecnología para el control de fluidos de alta pureza, sanitarios y corrosivos. Con un solo diafragma flexible, construye una barrera física insuperable, resolviendo perfectamente los desafíos de fugas y contaminación inherentes a las válvulas tradicionales.

Ya sea salvaguardando la esterilidad en el procesamiento biofarmacéutico o protegiendo la limpieza en las líneas de producción de semiconductores, la Válvula de Diafragma PFA, con sus características excepcionales de cero fugas, cero contaminación y fácil limpieza, sirve como una "válvula cardíaca" indispensable en los sistemas de fluidos de alta pureza. Elegir una Válvula de Diafragma PFA no es solo seleccionar una válvula; es un compromiso con los estándares más altos de integridad del proceso, seguridad del producto y confiabilidad del sistema.
