En los modernos sistemas modulares de fluidos, cuando es necesario conectar de manera directa y confiable equipos con puertos roscados hembra (como bombas, instrumentos, tanques) a una red de tuberías PVDF estándar, creando simultáneamente un nodo de división o unión de flujo, un concentrador de conexión multifuncional se vuelve fundamental: la T PVDF con Roscas Externas. Con un diseño único de "rosca macho central con dos conexiones de férula en los lados", este accesorio en T sirve como un potente adaptador de interfaz, actuando como el "Conversor Central y Arquitecto del Circuito de Flujo" para vincular equipos a tuberías.

1. Definición del Producto y Función Principal

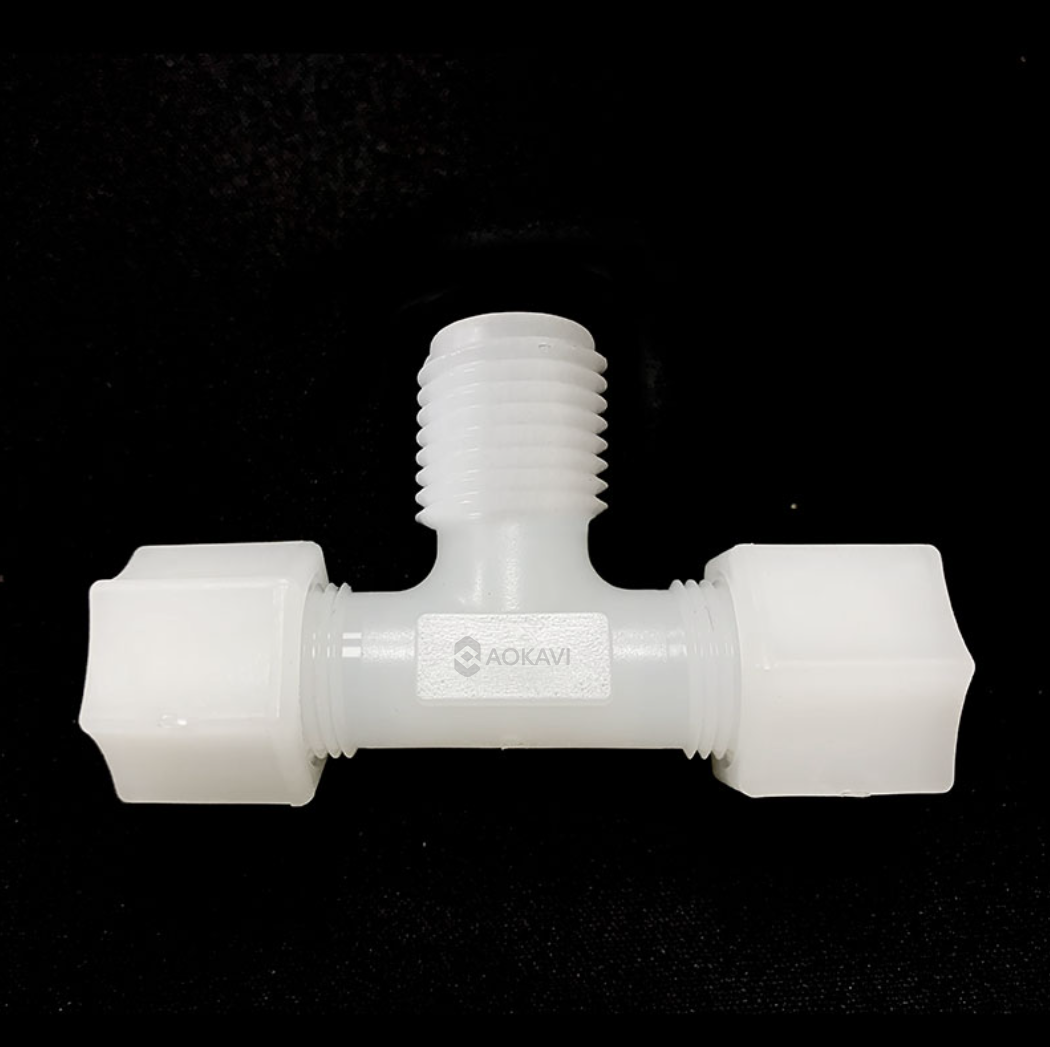

Una T PVDF con Roscas Externas es un accesorio en forma de "T" fabricado principalmente en PVDF. Su puerto central es una rosca macho (típicamente NPT o BSPP), mientras que los dos puertos laterales son conexiones estándar PVDF tipo férula (compresión). Su función principal es lograr la integración perfecta "equipo-tubería-tubería" y la distribución del flujo.

1. Conversión de Interfaz Central entre Equipo y Tubería: Se conecta directamente al puerto del equipo a través de su rosca macho central, eliminando la necesidad de adaptadores adicionales. Simultáneamente, los puertos de férula laterales se conectan directamente al sistema principal de tuberías PVDF. Un solo componente completa así una conexión pura y rígida desde el puerto roscado del equipo a un sistema de doble tubería.

2. Organización Flexible del Circuito de Flujo: Más allá de la conexión del equipo, permite un flujo de una entrada-dos salidas (divergente) o dos entradas-una salida (convergente), proporcionando una solución altamente integrada para el diseño de tuberías en las entradas/salidas de los equipos.

2. Valor Central del Diseño

• Máxima Integración, Reducción del Riesgo de Fugas: Integra las dos funciones principales de "conversión de roscas" y "división de flujo en T" en una sola pieza de PVDF moldeada por inyección. Esto elimina completamente los múltiples puntos de conexión que se encuentran en las configuraciones tradicionales que utilizan "adaptador roscado + T + múltiples accesorios de férula", reduciendo drásticamente el potencial de fugas general del sistema y simplificando la instalación.

• Material PVDF Garantiza la Resistencia a la Corrosión en Todo el Circuito: Desde la interfaz del equipo hasta las tuberías de derivación, todas las partes en contacto con el fluido están hechas de PVDF químicamente inerte. Esto garantiza la pureza absoluta de los fluidos de proceso al manejar productos químicos corrosivos, agua ultrapura o disolventes, sin riesgo de lixiviación de iones metálicos.

• Conexión Híbrida: Equilibrando Rigidez y Conveniencia:

  • Extremo de Roscas Macho Central: Proporciona una conexión mecánica permanente o semipermanente, segura y resistente a la presión con el equipo, ofreciendo una excelente resistencia a las vibraciones.

  • Extremos de Férula Laterales: Proporcionan una conexión estandarizada, desmontable y confiable a las tuberías PVDF, facilitando la instalación, puesta en marcha y el mantenimiento futuro del sistema.

• Ahorro de Espacio, Diseño Optimizado: El diseño de una sola pieza reduce significativamente la huella en la interfaz del equipo, dando como resultado un trazado de tuberías más claro y compacto. Esto es especialmente beneficioso dentro de armarios confinados o en áreas con equipos densamente agrupados.

3. Detalles de la Interfaz: Un Diseño Híbrido Trifuncional

Los tres puertos de la T PVDF con Roscas Externas emplean dos métodos de conexión, cada uno optimizado para su propósito.

4. Rango de Tamaños Estándar y Guía de Selección

Este producto se utiliza principalmente para conexiones de tuberías a equipos de flujo pequeño/medio. Su tamaño de rosca macho central típicamente varía de 1/4 de pulgada a 3/4 de pulgada, con los puertos de férula laterales normalmente coincidiendo con el tamaño de rosca nominal.

Puntos Clave de Selección e Instalación:

1. Confirmar el Estándar de Roscas: Es imperativo identificar con precisión el estándar de roscas (NPT americano o BSP británico) y el tamaño del puerto del equipo. Se debe evitar mezclar estándares.

2. Selección del Sellador: Las conexiones roscadas requieren selladores adecuados. Para sistemas de alta pureza, se recomienda cinta selladora para roscas de PTFE de alta pureza. Para aplicaciones altamente corrosivas o donde se necesita una mayor integridad del sellado, se pueden usar selladores para roscas especializados.

3. Preparación del Extremo de la Tubería: El éxito de una conexión de férula depende de la calidad del extremo del tubo. Asegúrese de que el extremo del tubo de PVDF esté cortado a escuadra, desbarbado y perpendicular.

4. Secuencia de Instalación y Espacio: Es recomendable atornillar y apretar primero la T en el puerto del equipo antes de conectar las tuberías laterales. Planifique previamente el espacio para asegurar suficiente espacio para la operación con llave tanto en la rosca como en las tuercas de la férula.

5. Campos de Aplicación Principales

La T PVDF con Roscas Externas es un puente ideal para integrar equipos en sistemas de tuberías de alta pureza/resistentes a la corrosión, ampliamente utilizada en:

• Procesos Químicos y Farmacéuticos: En los puertos de válvulas de fondo o de muestreo de reactores o tanques de mezcla, para la conexión directa a tuberías de transferencia o circulación.

• Tratamiento de Aguas y Protección Ambiental: Para las entradas/salidas de bombas dosificadoras, bombas de alimentación química, analizadores de calidad de agua en línea, etc., para integrar y distribuir las rutas de flujo de productos químicos o muestras.

• Semiconductores y Electrónica (Agua Ultrapura): Dentro de sistemas de AGUP, conectando cuerpos de bomba, instrumentos y tuberías de alta pureza para garantizar puntos de acceso libres de contaminación.

• Sistemas de Laboratorio: Al configurar líneas piloto o aparatos experimentales, para conectar rápidamente puertos roscados de pequeños reactores o botellas de disolvente a sistemas de tuberías modulares.

Resumen

La T PVDF con Roscas Externas, con su diseño híbrido de "rosca central, férulas laterales", resuelve perfectamente el desafío de la conexión eficiente y pura entre "sistemas de tuberías estandarizados" y "puertos roscados de equipos". Es más que un simple accesorio de tubería; es un módulo de interfaz de circuito de flujo altamente integrado.

Este diseño fusiona tres funciones principales (acceso al equipo, conversión de interfaz y distribución de flujo) en una, mejorando significativamente la fiabilidad de la conexión del sistema, la conveniencia de instalación y la limpieza del diseño. En la ingeniería de fluidos moderna que busca alta fiabilidad y mantenibilidad, la T PVDF con Roscas Externas es un componente innovador clave para lograr la integración perfecta equipo-tubería y construir redes de flujo limpias y eficientes, ganándose con razón el título de "Concentrador de Conexión Directa" del sistema.
