En los modernos sistemas complejos de fluidos, cuando una única tubería necesita dividirse en dos, o dos corrientes de fluido necesitan fusionarse en una, al tiempo que se garantiza pureza química, sellado confiable y un diseño limpio, surge un centro de tubería crucial: la T PVDF con Férulas. Con su estructura en forma de "T" y diseño de conexión totalmente con férulas, este accesorio en T sirve como el "Arquitecto Espacial y Divisor/Convergedor de Flujo Puro" en sistemas que transportan medios corrosivos, agua ultrapura o reactivos químicos.

1. Definición del Producto y Función Principal

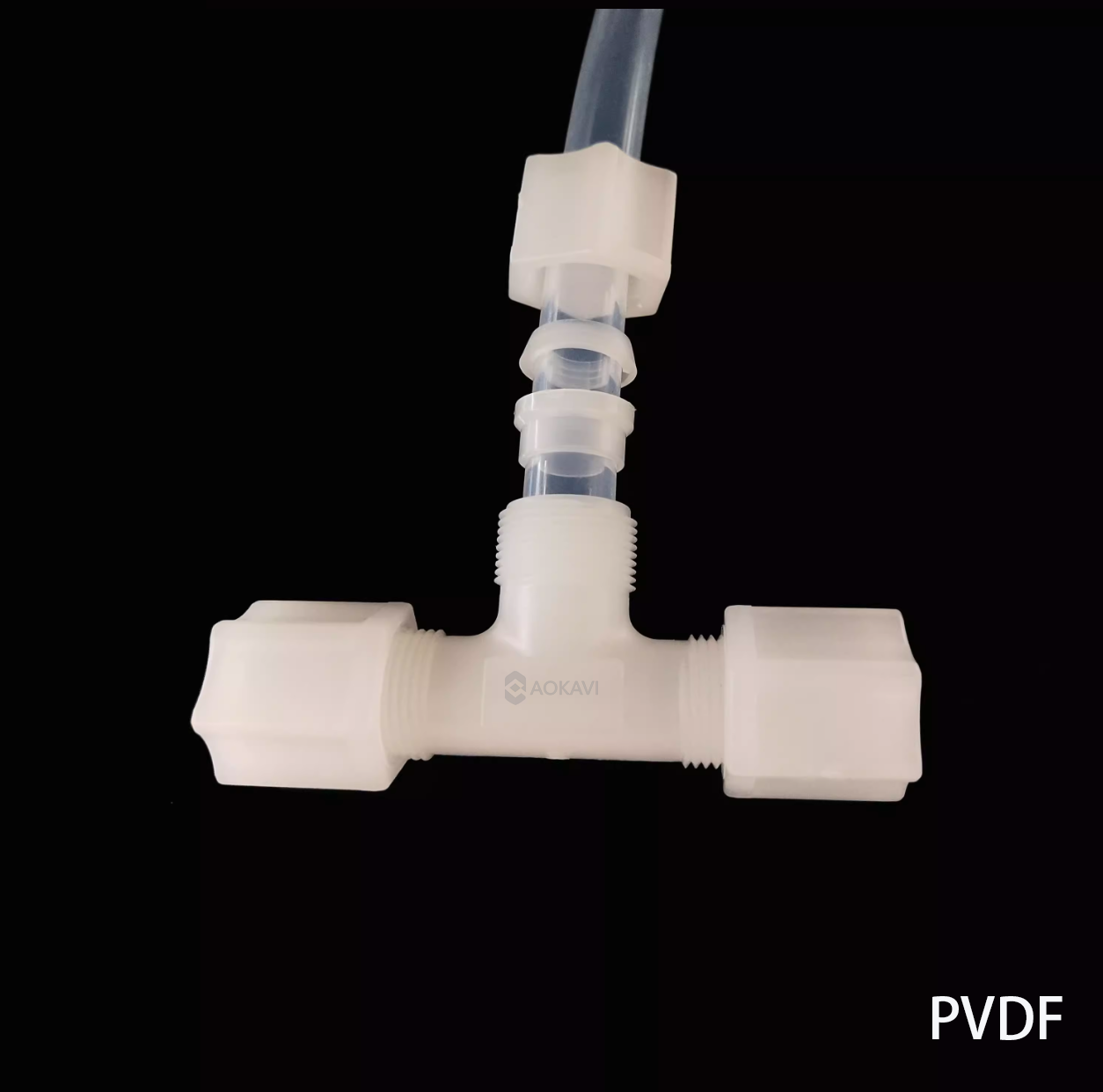

Una T PVDF con Férulas es un accesorio de tubería en forma de "T" con tres puertos de especificaciones idénticas. Todos los puertos utilizan una conexión tipo férula (compresión), y el cuerpo está hecho de Poli(fluoruro de vinilideno) (PVDF) de alto rendimiento. Su función principal opera en dos niveles:

1. Divergencia y Convergencia de la Trayectoria de Flujo: Crea una nueva rama vertical desde la tubería principal sin interrumpir su flujo, utilizada para desviación de flujo para muestreo, adición de reactivos, conexión de instrumentos o establecimiento de bucles paralelos. A la inversa, también puede fusionar dos corrientes ramificadas en una línea principal.

2. Conexión Modular para Trayectorias de Alta Pureza: Proporciona una solución estandarizada y desmontable para nodos de trayectoria de fluidos puros. El material PVDF garantiza compatibilidad con medios corrosivos, mientras que el diseño completamente con férulas permite conexiones selladas rápidas y confiables, simplificando enormemente el ensamblaje y mantenimiento del sistema.

2. Valor Central del Diseño

• Estructura Integrada Simplifica las Trayectorias de Flujo: El diseño "T" moldeado de una sola pieza reemplaza ensamblajes complejos de "acoples rectos + múltiples codos" con un solo componente. Esto no solo reduce significativamente los puntos de fuga potenciales, sino que también crea diseños de tuberías más claros y compactos, mejorando la rigidez general y la estética del sistema.

• Material PVDF Asegura la Seguridad del Sistema: Fabricado en PVDF, un material conocido por su alta resistencia mecánica y a la fatiga, puede soportar la exposición a largo plazo a una amplia gama de ácidos, álcalis, halógenos y oxidantes, previniendo la contaminación o falla debido a la corrosión del material y asegurando una larga vida útil.

• Conexión Totalmente con Férulas: Conveniente y Confiable: Todos los puertos emplean principios de sellado de férula simple o doble. Simplemente apretando la tuerca con una llave se logra una fuerte mordida y sellado entre la tubería y el accesorio. La instalación es rápida, la resistencia a la vibración es buena y permite un desmontaje no destructivo durante el mantenimiento (aunque el anillo de férula típicamente necesita reemplazo).

• Alta Limpieza y Baja Retención: La pared interior lisa de PVDF resiste la adherencia de material o el crecimiento microbiano. El diseño de trayectoria de flujo en "T" a menudo está optimizado para ayudar a minimizar los puntos muertos de fluido, cumpliendo con los requisitos de aplicaciones sensibles al volumen residual.

3. Detalles de la Interfaz: Conexión Estandarizada con Férulas

Todos los puertos de la T PVDF con Férulas utilizan un método de conexión uniforme, asegurando alta intercambiabilidad y consistencia en la instalación.

4. Rango de Tamaños Estándar y Guía de Selección

Las Tes PVDF con Férulas se utilizan comúnmente para la desviación de flujo en sistemas de flujo pequeño a mediano. Sus tamaños de puerto estándar varían desde 1/4 de pulgada (1/4") hasta un máximo de 3/4 de pulgada (3/4"). Los tres puertos suelen ser del mismo tamaño; la selección debe basarse en el tamaño de la tubería principal.

Puntos Clave de Selección e Instalación:

1. Confirmación de Dirección de Flujo y Función: Defina claramente el rol de la T en el sistema, ya sea para divergencia de flujo (una entrada, dos salidas) o convergencia de flujo (dos entradas, una salida), y planifique las direcciones de flujo de las ramas en consecuencia.

2. Preparación del Extremo de la Tubería: La efectividad del sellado de una conexión con férula depende en gran medida de la calidad del extremo de la tubería. Asegúrese de que el tubo de PVDF esté cortado a escuadra, desbarbado y perfectamente perpendicular al eje del tubo. Se recomienda un cortatubos dedicado.

3. Pre-ensamblaje y Apriete Final: El procedimiento de instalación correcto es crítico: primero, inserte el tubo completamente en el accesorio y apriete la tuerca a mano. Marque la posición de la tuerca, luego use una llave para girarla 1.25 a 1.5 vueltas adicionales (consulte las instrucciones del fabricante) para asegurar que la férula se deforme y muerda uniformemente.

4. Consideraciones de Diseño Espacial: Permita suficiente espacio para la operación de la llave y considere las rutas finales de tubería desde los tres puertos de la T para evitar interferencias.

5. Campos de Aplicación Principales

La T PVDF con Férulas es un componente clave para construir redes de fluidos modulares y limpias, ampliamente utilizada en:

• Industria de Semiconductores y Electrónica: En sistemas de distribución de Agua Ultrapura (UPW) y procesos de grabado húmedo, para desviar fluidos de proceso principales a múltiples cámaras de proceso o puntos de monitoreo.

• Industrias Biofarmacéutica y Alimentaria: En bucles de distribución de Agua Purificada (PW), Agua para Inyección (WFI) y sistemas CIP/SIP, para crear redes en bucle o distribuir medios a múltiples puntos de uso, asegurando un diseño libre de puntos muertos.

• Ingeniería Química y Ambiental: En recolección de desechos ácidos/alcalinos, dosificación química o pequeñas unidades de tratamiento de agua, para recolectar múltiples corrientes entrantes o distribuir productos químicos de tratamiento.

• Laboratorios y Sistemas Analíticos: Al construir trayectorias de flujo experimentales personalizadas, sistemas de muestreo de análisis en línea o configuraciones de cromatografía preparativa, como accesorio estándar para crear ramas, puntos de mezcla o puntos de muestreo de manera flexible.

Resumen

La T PVDF con Férulas, con su configuración compacta de "una pieza, tres puertos" y la conveniencia de la "conexión totalmente con férulas", proporciona una solución ideal para la divergencia, convergencia y expansión de red de flujo en sistemas de fluidos de alta pureza y corrosivos. Transforma los requisitos complejos de división/fusión de flujo en una unidad estandarizada, lista para usar y sellada de manera confiable.

Al utilizar Tes PVDF con Férulas, los ingenieros pueden construir sistemas de fluidos modulares con diseños más claros, instalación más eficiente y mantenimiento más fácil. No solo asegura la pureza y seguridad de los fluidos durante la división y fusión, sino que también, a través de la estandarización, optimiza todo el proceso, desde el diseño e instalación del sistema de fluidos hasta futuras actualizaciones. Es un "Arquitecto de Red de Flujo" indispensable en la ingeniería de fluidos moderna de alta gama.
