Descripción General del Producto

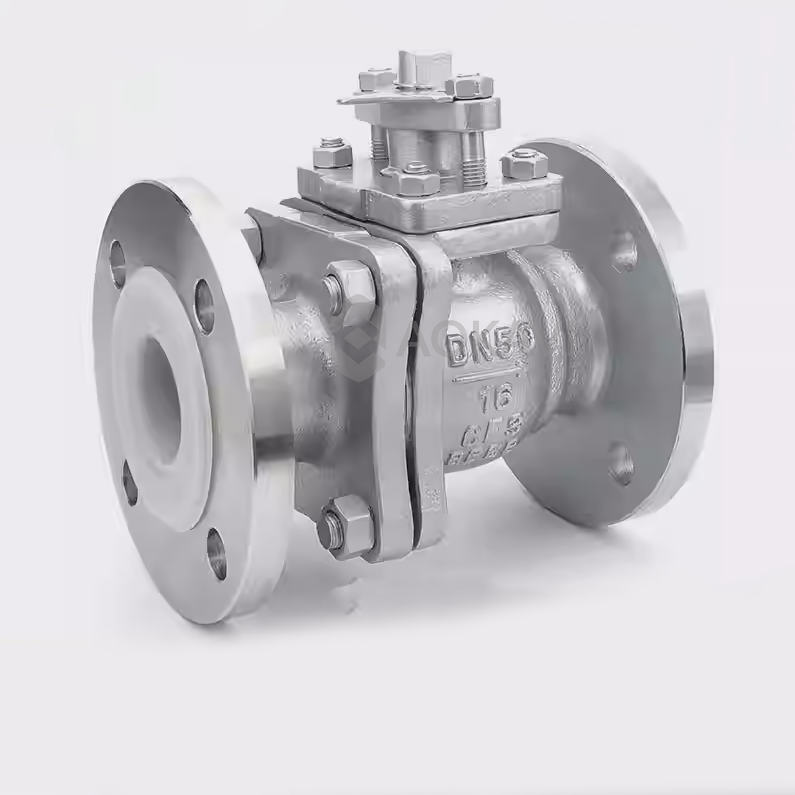

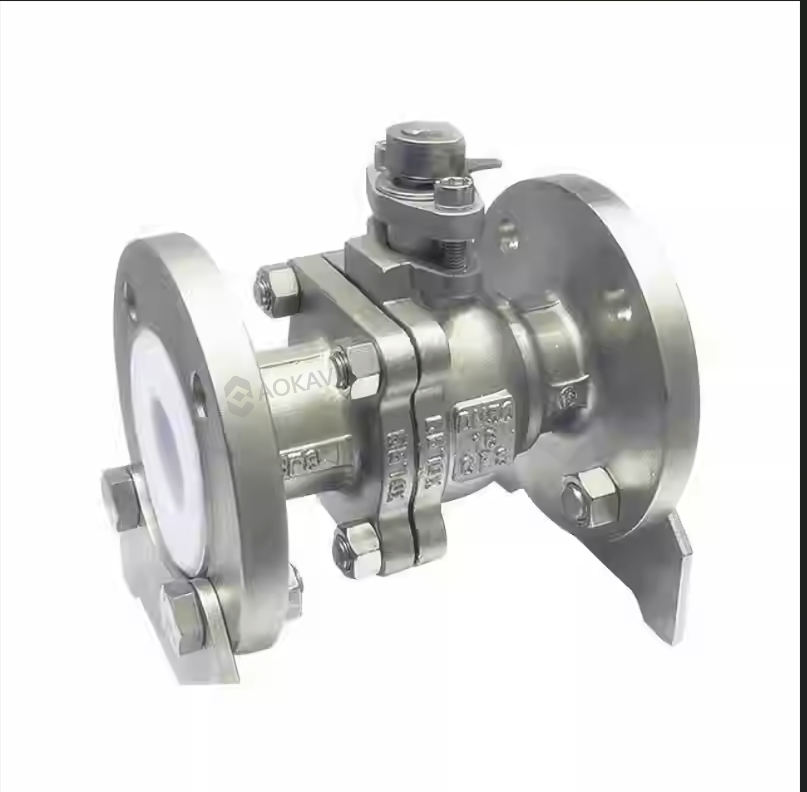

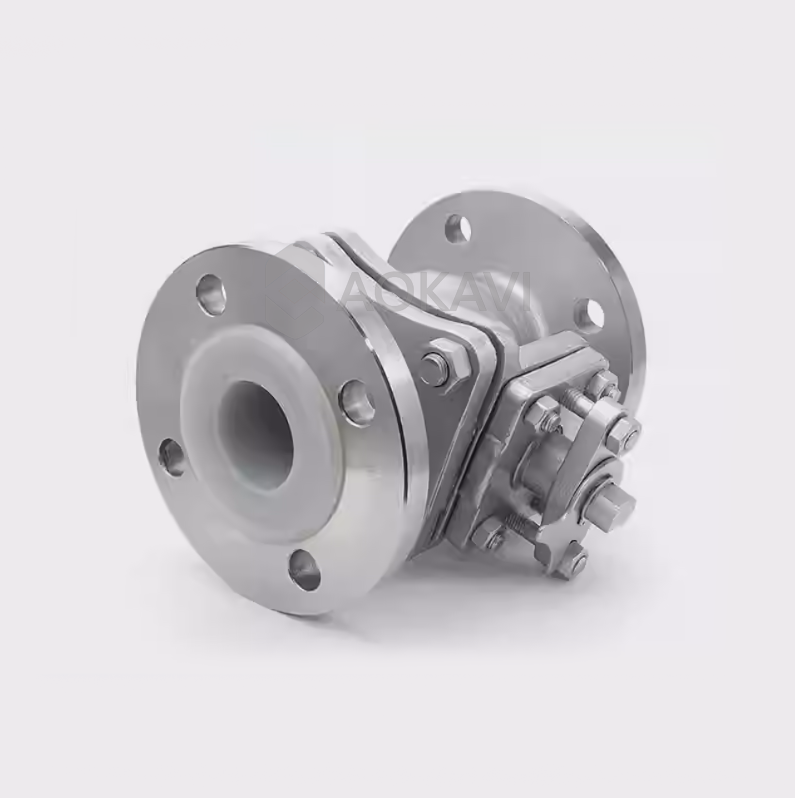

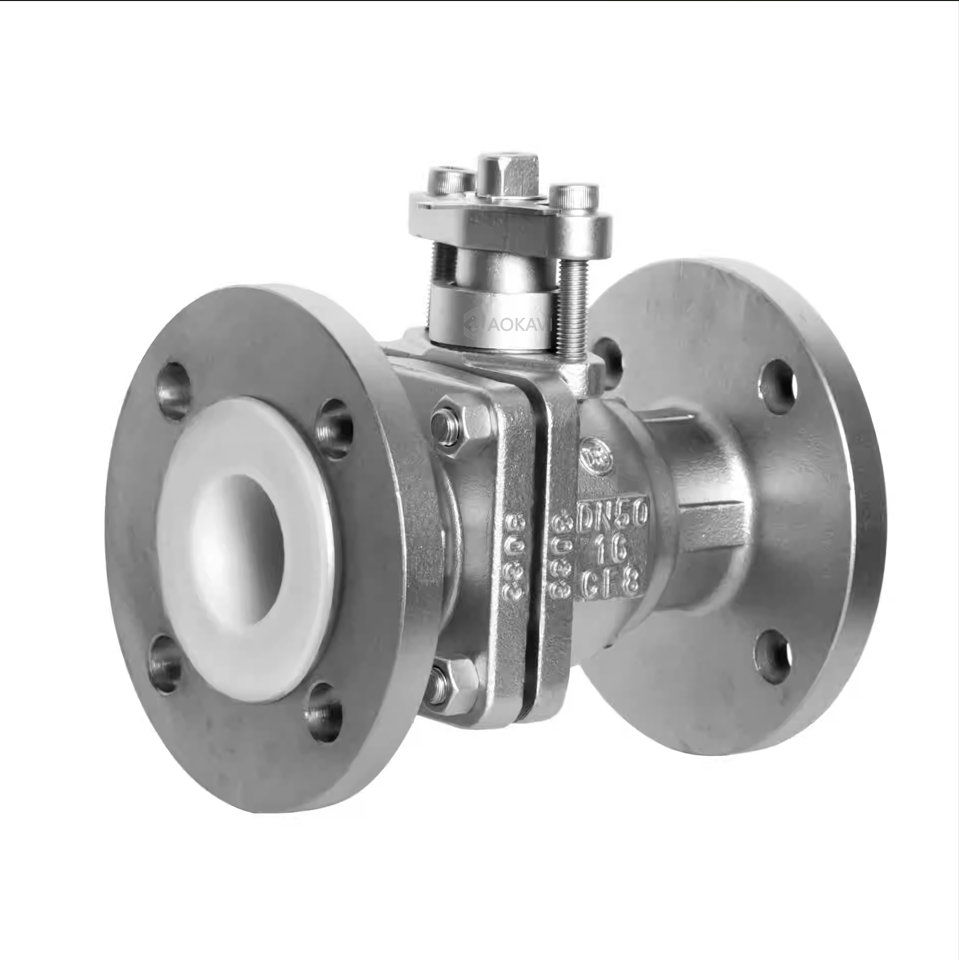

La válvula de bola revestida es una solución rentable para una fuerte resistencia a la corrosión. Cuenta con una carcasa metálica para resistencia estructural y un revestimiento de fluoroplástico para aislar medios corrosivos, equilibrando perfectamente la capacidad de soporte de presión con una excelente resistencia a la corrosión química.
Estructura del Producto y Ventajas
Diseño de Estructura Compuesta: Un cuerpo de válvula metálico resistente (Acero Carbono/304/316) soporta la presión de la tubería, revestido con una capa completa de fluoroplástico (PTFE/FEP/PFA) como barrera de aislamiento, logrando una combinación perfecta de resistencia y resistencia a la corrosión.
Alta Rentabilidad: Ofrece ventajas de costos significativas en comparación con válvulas de fluoroplástico completo o válvulas de aleación de alto grado cuando se manejan los mismos medios corrosivos.
Sellado de Fuga Cero: El asiento de PTFE u otro fluoroplástico está formado integralmente con el revestimiento, creando un sistema de sellado preciso que asegura fugacidad cero bidireccional.
Diseño de Baja Resistencia al Flujo: Diseño de paso completo o paso reducido con un camino de flujo suave. El revestimiento de fluoroplástico evita eficazmente la adhesión de medios, resultando en una baja caída de presión.
Fácil Operación: Apertura y cierre rápidos (solo 90 grados de rotación). Equipado con palanca, operador de engranaje o actuadores neumáticos/eléctricos para satisfacer diferentes necesidades de automatización.
Especificaciones Básicas
Atributo | Rango de Especificación |
Diámetro Nominal (DN) | DN15 ~ DN300 (½" ~ 12") |
Clase de Presión (PN) | PN6 ~ PN16 (Presiones más altas disponibles bajo solicitud) |
Clase de Presión (Class) | Class 150 ~ Class 300 |
Tipo de Conexión | Brida (RF, FF), Soldadura a Topes |
Método de Operación | Manual (Palanca, Operador de Engranaje), Neumático, Eléctrico |
Rendimiento Central
Excelente Resistencia a la Corrosión: El revestimiento de fluoroplástico resiste casi todos los ácidos fuertes, álcalis, disolventes orgánicos y medios mixtos.
Resistencia y Sellado Confiables: La carcasa metálica asegura la resistencia mecánica y a la presión dentro de la tubería, mientras que el revestimiento de fluoroplástico proporciona un sellado duradero y efectivo.
Amplia Aplicabilidad: Adecuada para la gran mayoría de condiciones corrosivas sin abrasión severa, lo que la convierte en una opción versátil en procesos químicos.
Antiadherente y Limpieza: Las propiedades antiadherentes de los fluoroplásticos evitan la cristalización o adhesión de medios, facilitan el lavado fácil y mantienen la limpieza del camino de flujo.
Rendimiento a la Fluencia a Alta Temperatura
Revestimiento de PTFE: Bajo alta temperatura combinada a largo plazo (>150°C) y presión, el PTFE está sujeto a fluencia, lo que puede causar deformación local del revestimiento. Observe el límite de temperatura superior (típicamente 180°C).
Revestimiento de FEP: La resistencia a la fluencia es mejor que la del PTFE, pero la estabilidad a largo plazo a altas temperaturas aún es limitada; la temperatura máxima de servicio es de aproximadamente 150°C.
Revestimiento de PFA: Ofrece la mejor resistencia a la fluencia entre los tres materiales, resiste mejor el estrés sostenido a altas temperaturas, con una temperatura máxima de servicio de hasta 180°C+. Es la opción preferida para aplicaciones a alta temperatura.
Nota Importante: La temperatura de servicio real de una válvula revestida debe considerar tanto la resistencia a la temperatura del material de revestimiento como las tensiones internas generadas por los diferentes coeficientes de expansión térmica de la carcasa metálica y el revestimiento plástico. Siga estrictamente la curva temperatura-presión del fabricante.
Guía de Selección de Materiales
Selección del Material de Revestimiento
Material del Revestimiento | Ventajas Principales | Temperatura de Servicio | Consejo de Selección |
PTFE | Mayor inercia química, rango de temp. más amplio, mejor antiadherente | -196°C ~ 180°C | Úselo para medios desconocidos o muy agresivos, o condiciones con fluctuaciones significativas de temperatura. |
FEP | Alta transparencia (permite observación del flujo), soldable por fusión, mejor resistencia a la permeabilidad que el PTFE | -196°C ~ 150°C | Úselo donde se necesite observación del interior de la válvula o para medios con fuerte permeabilidad. |
PFA | Mejor resistencia a la fluencia, resistencia a la temp. cercana al PTFE, mayor pureza | -196°C ~ 180°C | Úselo para altas temperaturas, fluctuaciones de presión o aplicaciones que requieren pureza extrema (ej., semiconductores). |
Selección del Material de la Carcasa
Material de la Carcasa | Ventajas Principales | Consejo de Selección |

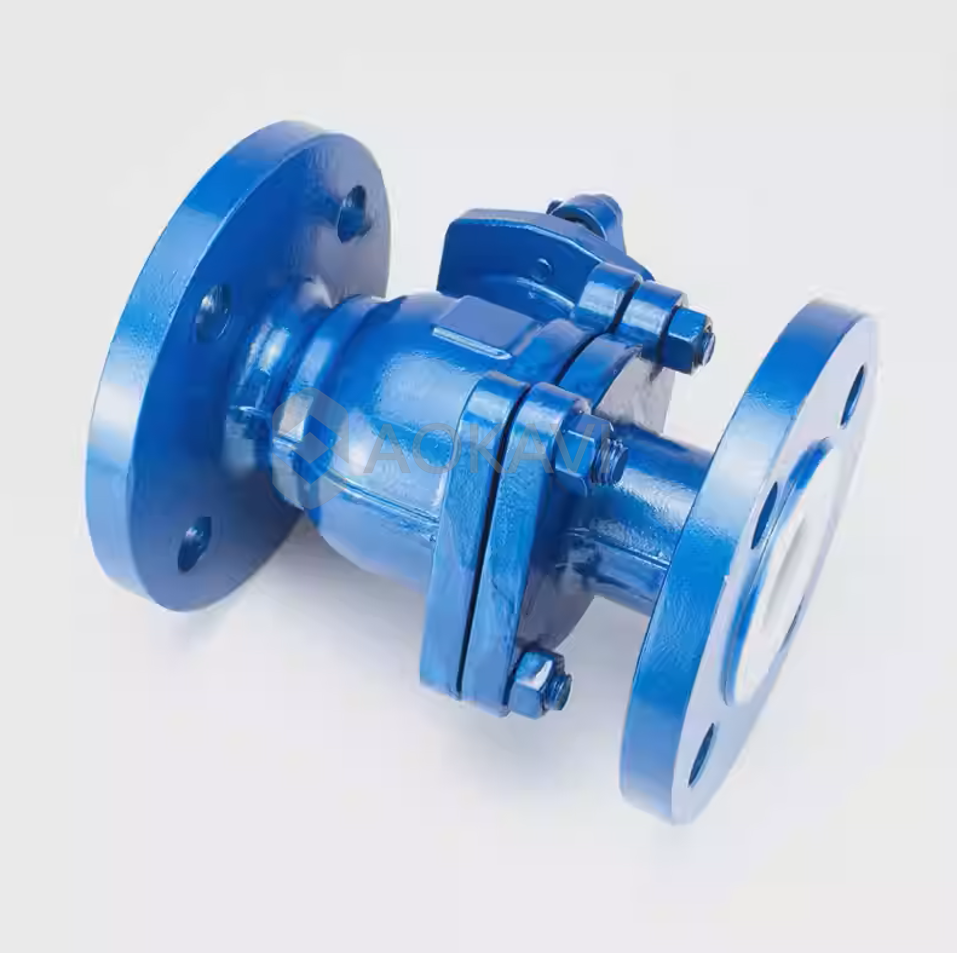

Acero Carbono | Rentable, alta resistencia mecánica | Úselo en ambientes no corrosivos (ej., aire, vapor) o donde la válvula tenga recubrimiento anticorrosivo externo. |
Acero Inoxidable 304 | Buena resistencia general a la corrosión | Úselo para ambientes ligeramente corrosivos o donde la higiene es una consideración (ej., equipos periféricos de alimentos y farmacéuticos). |
Acero Inoxidable 316 | Resistencia a la corrosión más fuerte, especialmente resistencia a la picadura | Úselo para áreas costeras, ambientes con cloruros o condiciones más corrosivas; la opción más común. |
Escenarios de Aplicación
Industria Química: Transferencia, cierre y control de medios corrosivos como ácidos, álcalis y sales.
Industria Farmacéutica: Etapas corrosivas en agua de proceso, intermedios y procesos de limpieza.
Industria Metalúrgica: Control de medios en soluciones de galvanoplastia, decapado y sistemas de desulfuración de gases de combustión (FGD).
Tratamiento Ambiental de Aguas: Sistemas de manejo y dosificación para aguas residuales, ácidos residuales y soluciones alcalinas.
Intermedios de Pesticidas y Colorantes: Procesos de producción que involucran varios disolventes orgánicos y productos químicos corrosivos.
Sugerencias para la Selección de Materiales
El Medio Determina el Revestimiento: Primero seleccione el material de revestimiento según la corrosividad, concentración y temperatura del medio. Para corrosión fuerte y altas temperaturas, elija PTFE o PFA; para observación o resistencia a la permeabilidad, elija FEP.
El Ambiente Determina la Carcasa: Seleccione el material de la carcasa según el ambiente externo de la válvula. Elija Acero Carbono para prioridad de costo y buenos ambientes; 304 para ambientes generales; 316 para atmósferas húmedas, costeras o corrosivas.
Considere la Temperatura y la Presión: Consulte siempre la curva temperatura-presión del fabricante para asegurar que la válvula sea segura en su temperatura y presión de operación.
Condiciones Contraindicadas: Las válvulas revestidas no son adecuadas para servicios con abrasión severa (lodos), medios que contienen partículas sólidas o condiciones de alto vacío, ya que estos pueden causar desgaste rápido o colapso del revestimiento.
Preguntas Frecuentes (FAQ)
P1: ¿Se pueden usar las válvulas de bola revestidas para medios de vapor?
R: Sí, pero con mucho cuidado. Debe confirmar que la temperatura del vapor esté dentro del rango de tolerancia a largo plazo del revestimiento de fluoroplástico (típicamente ≤150°C) y seleccionar un material de revestimiento adecuado para altas temperaturas, como PFA o PTFE. Además, abra la válvula lentamente para evitar choques térmicos que podrían separar el revestimiento del cuerpo.
P2: ¿Cuáles son las ventajas de las válvulas de bola revestidas en comparación con las válvulas de bola completamente plásticas (ej., PVDF)?
R: La ventaja principal es una mayor resistencia mecánica y capacidad de presión. La carcasa metálica de las válvulas revestidas puede soportar mayores esfuerzos de la tubería e impactos externos, haciéndolas más adecuadas para aplicaciones industriales de gran calibre y alta presión. Las válvulas completamente plásticas pueden tener ventajas en ultra alta pureza y prevención de contaminación.
P3: ¿Qué precauciones se deben tomar al instalar y usar válvulas de bola revestidas?
R: * Durante la Instalación: Apriete los pernos de la brida en diagonal y uniformemente. No apriete en exceso, ya que esto puede aplastar la cara de la brida revestida.
* Durante la Operación: Evite abrir/cerrar con fuerza, especialmente para válvulas manuales. Opere suavemente hasta la posición completamente abierta o completamente cerrada.
* Contraindicación: Nunca use la válvula en una posición parcialmente abierta durante períodos prolongados, ya que esto permite que el medio erosione parte del revestimiento a alta velocidad, causando daños.
P4: ¿Cómo juzgar si el revestimiento está intacto?
R: Verifique regularmente la salida de la válvula para detectar cualquier filtración de medio (un signo temprano de daño del revestimiento). Si la válvula experimenta un par de operación anormal, flujo anormal o fuga externa, suspenda su uso inmediatamente e inspeccione.
P5: ¿Se pueden proporcionar válvulas de bola revestidas personalizadas con tamaños especiales o clasificaciones de presión?
R: Sí. Podemos personalizar tamaños no estándar, clasificaciones de presión especiales (ej., ANSI Class 300) o estructuras especiales (ej., modelo extendido) según sus requisitos. Proporcione parámetros detallados de las condiciones de servicio y requisitos técnicos.
