Descripción General del Producto
La serie de válvulas de retención AOKAVI incluye dos líneas principales de productos: Válvulas de Retención de Fluoroplástico y Válvulas de Retención de Aleación Especial, cubriendo integralmente diversas necesidades de servicio exigentes, desde corrosión fuerte y alta pureza hasta alta temperatura y alta presión. Aprovechando nuestra experiencia profesional en materiales especiales, proporcionamos protección confiable contra el reflujo para clientes industriales globales, garantizando la seguridad del proceso, la continuidad y la pureza del medio.
Serie de Productos y Características Técnicas

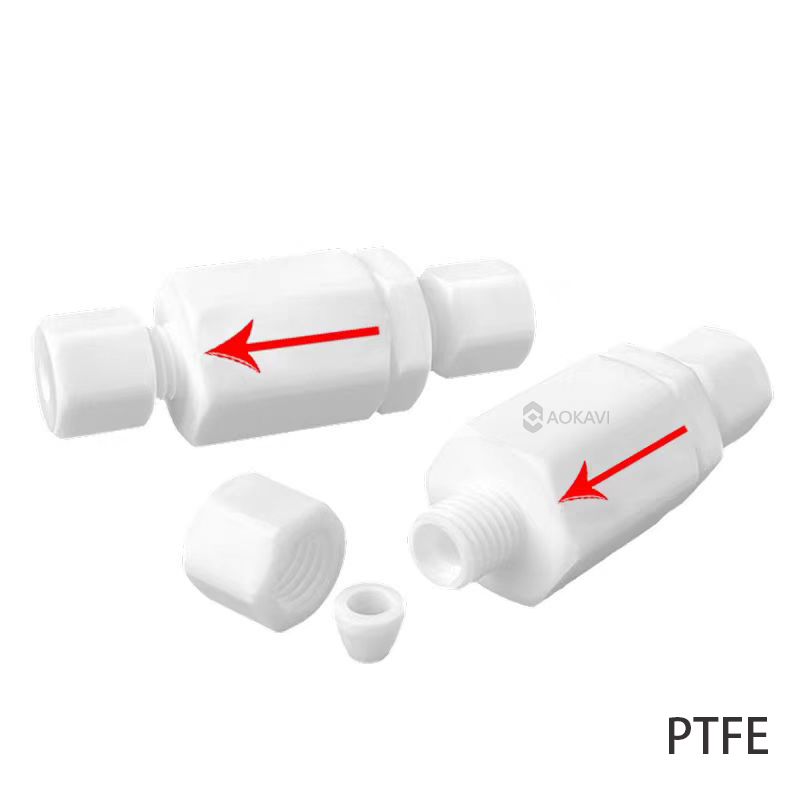

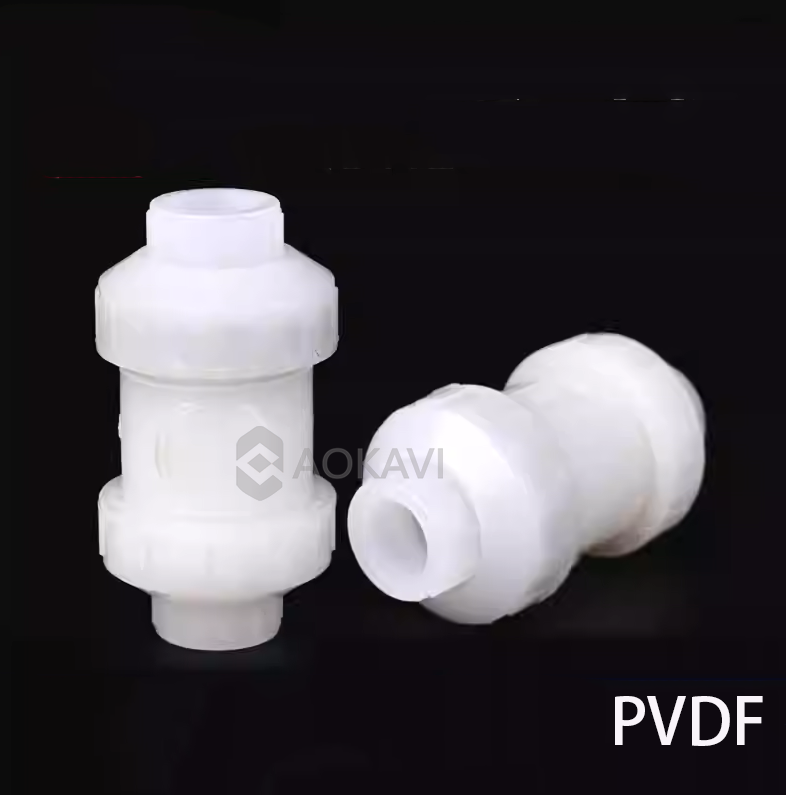

(I) Válvulas de Retención de Fluoroplástico - Solución para Alta Pureza y Fuerte Corrosión
Estructura Central y Ventajas
Innovación del Cuerpo de la Válvula:
Utiliza procesos de moldeo por inyección integrado/mecanizado de precisión (PVDF usa moldeo por inyección + curado secundario).
Diseño sin soldaduras, elimina completamente el riesgo de penetración de medios corrosivos.
Disco de la Válvula y Sistema de Sellado:

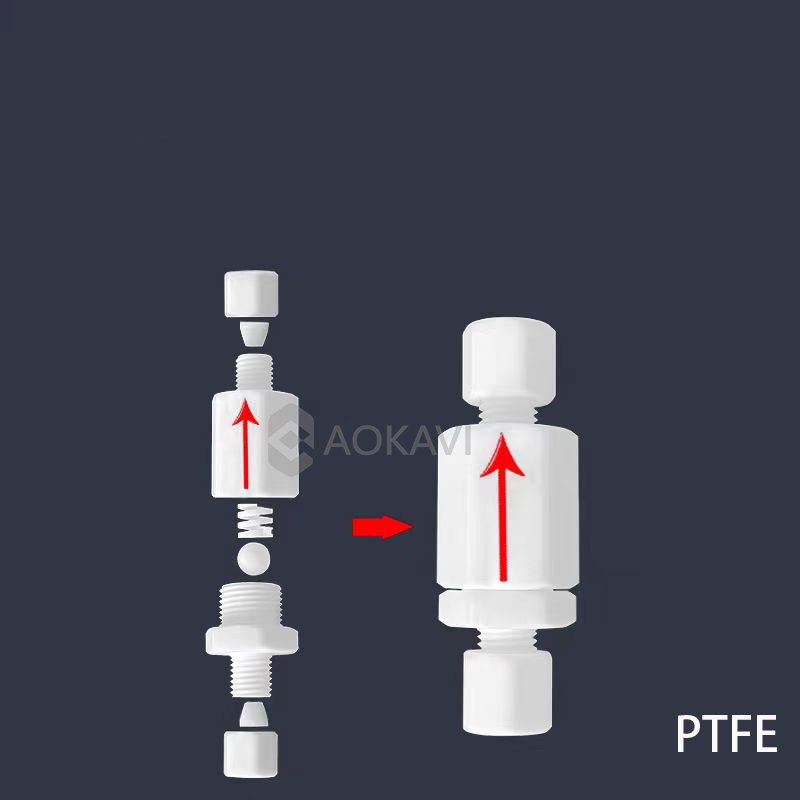

Disco: Mecanizado de precisión del mismo material que el cuerpo, con una estructura única de "Sello Cónico + Vástago Guía".
Diseño de la Ranura de Guía de Flujo: Reduce significativamente la presión de apertura (hasta 0.02MPa), adecuado para escenarios de baja presión.
Elemento de Sellado: Anillo O de fluoropolímero completo o junta moldeada integralmente, logrando un 99.5% de contacto de sellado.
Conexiones Diversas:
Roscado Hembra (NPT/BSPT): Precisión de rosca trapezoidal ISO 4H, adecuado para DN1-DN25.
Conexión de Unión (Union): Material consistente con el cuerpo de la válvula, evitando la corrosión por contacto de materiales diferentes.
Ventajas de Rendimiento
Garantía de Cero Contaminación: Partes mojadas de fluoropolímero completo, cumpliendo con los requisitos de grado electrónico (pureza nivel PPT) y esterilidad de grado farmacéutico.
Excelente Resistencia a la Corrosión: Sin corrosión después de 1000 horas de inmersión en Ácido Sulfúrico al 50%, Ácido Fluorhídrico al 20%.
Respuesta Rápida: Tiempo de respuesta de cierre <0.5 segundos, previniendo efectivamente el reflujo del medio.

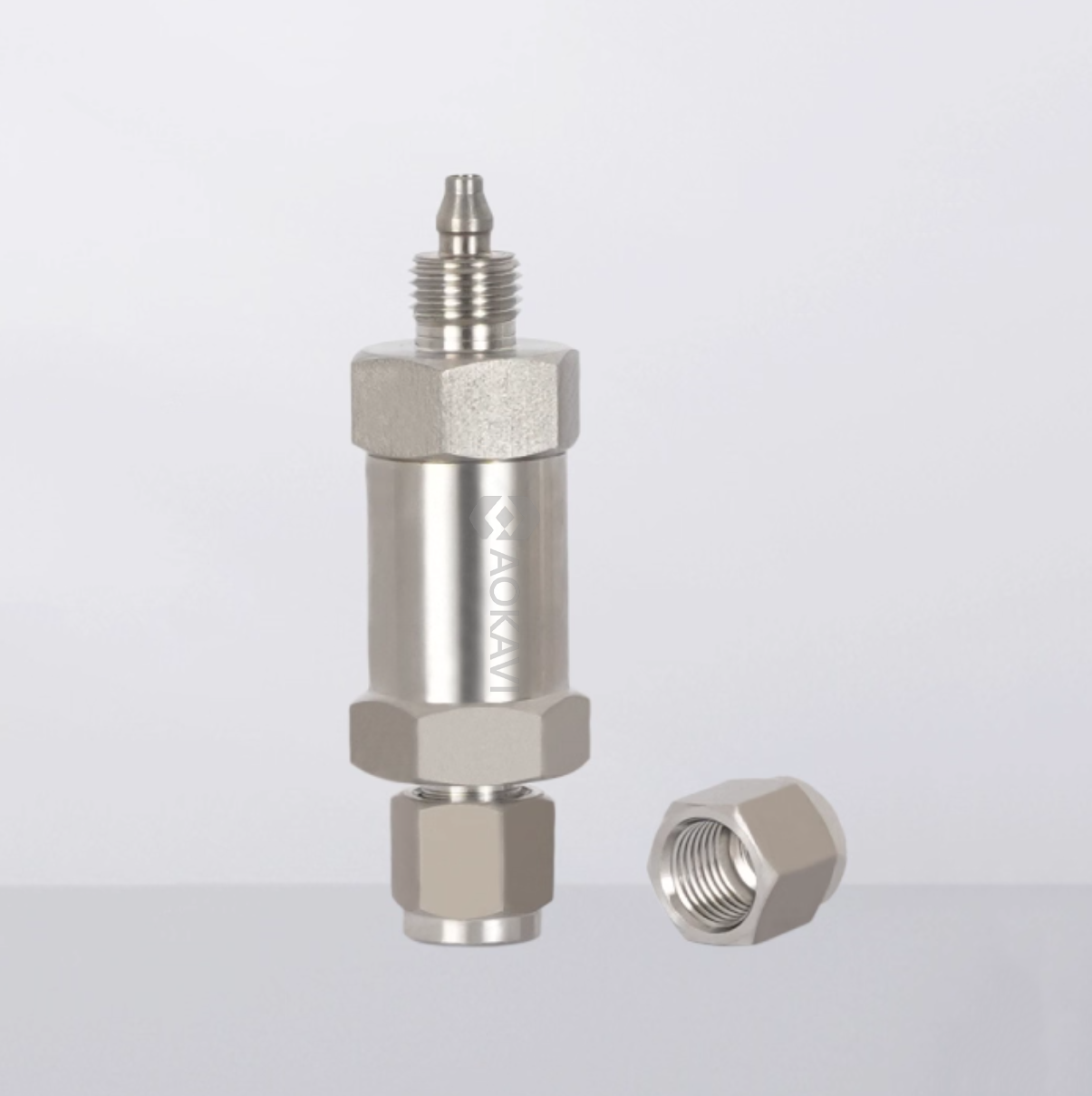

(II) Válvulas de Retención de Aleación Especial - Guardián para Condiciones Extremas de Alta Temperatura y Alta Presión
Estructura Central y Ventajas
Diseño Reforzado del Cuerpo de la Válvula:
Proceso de forja integral, tolerancia del espesor de la pared ≤ ±0.1mm, libre de defectos de fundición.
Diseño del canal "Cono Reductor + Ranura de Guía de Flujo" reduce la resistencia del fluido.
Disco de la Válvula e Innovación del Sellado:
Disco: Mecanizado integrado del mismo material que el cuerpo, utilizando una estructura de "Sello Cónico + Asistencia por Resorte".
Sistema de Sellado: Soluciones duales para Sello Duro (≥300°C) y Sello Suave (≤300°C).
Confiabilidad de la Conexión:

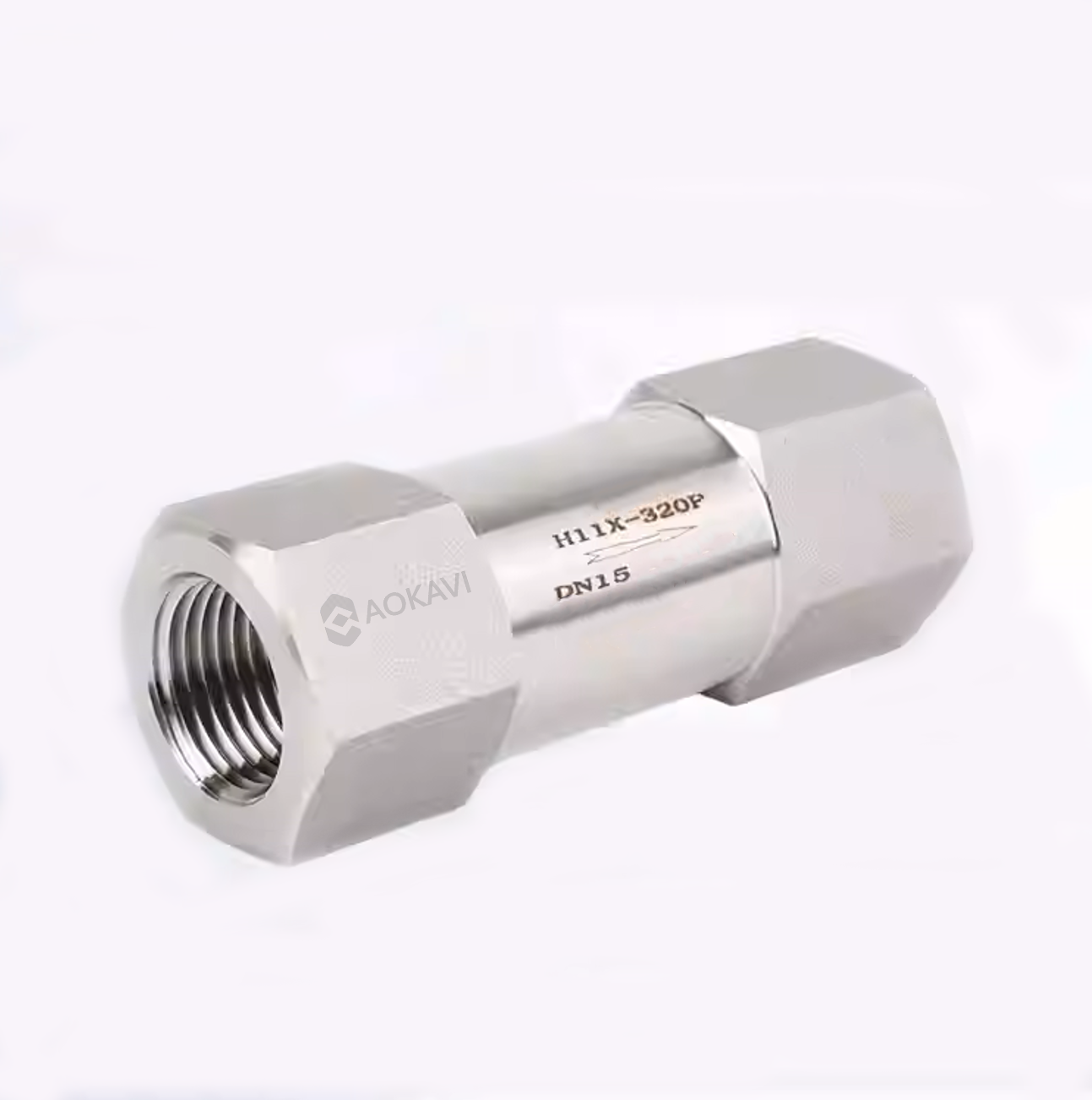

Las superficies de sellado de las conexiones roscadas hembra se recubren con sellador resistente a alta temperatura de 450°C.
Las conexiones de unión se adaptan a tubos de 6mm/10mm/15mm, asegurado por la consistencia del material.
Ventajas de Rendimiento
Tolerancia a Condiciones Extremas: Rango de temperatura -196°C ~ 650°C, presión hasta 4.0MPa.
Resistencia Superior a la Corrosión: El Acero Inoxidable Dúplex 2205 resiste la corrosión por iones de cloruro; C-276 ofrece una excelente resistencia al ácido clorhídrico.
Respuesta Sensible a Baja Presión: Diseño asistido por resorte, presión de apertura tan baja como 0.02MPa.

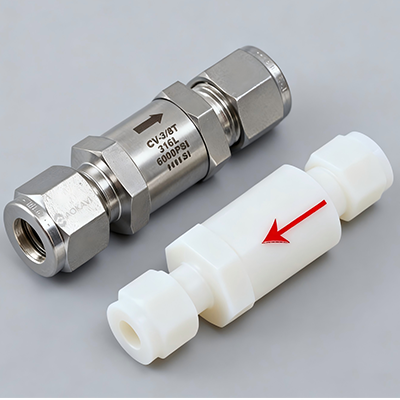

Comparación de Parámetros Técnicos
Parámetro | Válvulas de Retención de Fluoroplástico | Válvulas de Retención de Aleación Especial |
Opciones de Material | PTFE / PFA / PVDF | 316L / 2205 / C-276 / 625 |
Rango de Diámetro | DN2 - DN25 (1/8" - 1") | DN2 - DN50 (1/8" - 2") |
Clasificación de Presión | 0.6 - 1.6MPa (Reducida con temp.) | 0.6 - 4.0MPa (Reducida con temp.) |
Rango de Temperatura | -200°C ~ 260°C (PTFE/PFA) | -196°C ~ 650°C |
Presión de Apertura | 0.02 - 0.06 MPa | 0.02 - 0.06 MPa |
Respuesta de Cierre | <0.5 segundos | <0.5 segundos |
Tasa de Fuga | ≤1×10⁻⁶ mL/min (Prueba He) | ≤1×10⁻⁸ mL/min (Prueba He) |
Explicación de Escenarios de Aplicación
Transferencia de Productos Químicos de Grado Electrónico para Semiconductores
Desafío: Transferencia de ácido fluorhídrico de alta pureza, que requiere cero contaminación por iones metálicos.

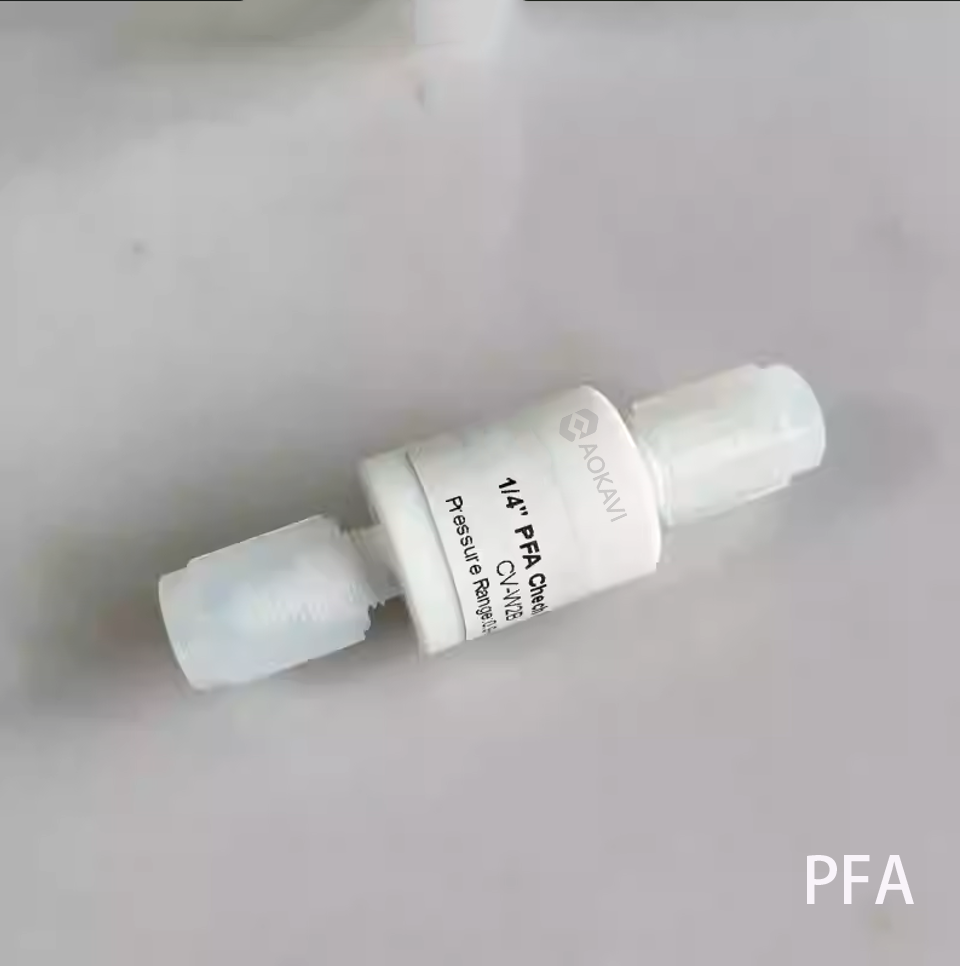

Solución Recomendada: Válvula de Retención de Unión PFA (DN10).
Resultado: 18 meses sin fugas, lixiviación iónica <0.01μg/mL.
Servicio de Petróleo/Gas Ácido en Petroquímica
Desafío: Transferencia de crudo que contiene H₂S, CO₂, con alta temperatura, alta presión, corrosión fuerte.
Solución Recomendada: Válvula de Retención con Brida Hastelloy C-276 (DN25).
Resultado: 24 meses sin fugas, tasa de corrosión <0.005mm/año.
Sistemas de Agua de Mar en Ingeniería Marina
Desafío: Ambiente con alto contenido de iones de cloruro, requisitos de resistencia a la intemperie en exteriores.
Solución Recomendada: Válvula de Retención de Acero Inoxidable Dúplex 2205.
Resultado: 36 meses sin picaduras, vida útil aumentada 6 veces.
Sistemas de Refrigerante de Alta Temperatura en Energía Nuclear
Desafío: Solución de ácido bórico, ambiente de alta temperatura y radiación.
Solución Recomendada: Válvula de Retención con Brida Inconel 625.
Resultado: Cumple con el estándar nuclear RCC-M, rendimiento estable a 600°C.
Guía de Selección Inteligente
Método de Selección en Cuatro Pasos
Paso 1: Seleccionar por Características del Medio
Corrosión Fuerte + Alta Pureza: Serie de Fluoroplástico (PFA para grado electrónico, PTFE/PVDF para estándar).
Alta Temperatura y Presión + Corrosión: Serie de Aleación Especial (Seleccionar material basado en el tipo de corrosión).
Ambiente con Iones de Cloruro: Acero Inoxidable Dúplex 2205 o material de Fluoroplástico.
Paso 2: Filtrar por Temperatura y Presión
Temperatura > 150°C → Preferir Aleación Especial (625/C-276).
Temperatura ≤ 150°C → El Fluoroplástico ofrece mejor economía.
Presión > 3.2 MPa → La Aleación Especial tiene una clara ventaja de resistencia a la presión.
Presión ≤ 1.6 MPa → Selección integral basada en otros factores.
Paso 3: Determinar por Requisitos de Pureza
Grado Electrónico/Farmacéutico: Debe elegir Válvula de Retención de Fluoroplástico PFA.
Grado Alimenticio: Acero Inoxidable 316L o material PFA.
Grado Industrial: Seleccionar el material más adecuado basado en la corrosividad.
Paso 4: Confirmar por Ambiente de Instalación
Resistencia a la Intemperie en Exteriores: PVDF o Acero Inoxidable Dúplex 2205.
Limitaciones de Espacio: Conexión de unión, válvulas de pequeño diámetro.
Operación de Alta Frecuencia: Diseño de disco reforzado.
Preguntas Frecuentes
P1: ¿Cuál es la diferencia central entre las Válvulas de Retención de Fluoroplástico y las de Aleación Especial?
R1: La elección depende del medio y las condiciones de servicio:
Ventajas del Fluoroplástico: Resistencia a la corrosión máxima, cero contaminación, ligereza, adecuado para escenarios de corrosión fuerte y alta pureza.
Ventajas de la Aleación Especial: Resiste alta temperatura y presión, alta resistencia mecánica, adecuado para condiciones extremas de temperatura y presión.
P2: ¿Cómo elegir en un ambiente con iones de cloruro?
R2: Basado en la concentración y temperatura:
Concentración Baja-Medio + Temperatura Ambiente: Válvula de Retención de Fluoroplástico PVDF.
Alta Concentración + Temperatura Media: Válvula de Retención de Acero Inoxidable Dúplex 2205.
Alta Temperatura + Alta Concentración: Válvula de Retención de Aleación C-276 o 625.
P3: ¿Pueden usarse juntos los dos tipos de válvulas?
R3: Sí, esquema recomendado:
Control Aguas Arriba: Válvula de Bola para regulación de flujo y cierre.
Protección Aguas Abajo: Válvula de Retención dedicada a prevenir el reflujo del medio.
Compatibilidad de Materiales: Asegurar la compatibilidad de materiales en todo el sistema.
P4: ¿Cómo confirmar si la selección es correcta?
R4: Proporcione estos cuatro elementos para asesoramiento profesional:
Composición del medio y concentración.
Temperatura y presión de operación.
Requisitos de pureza.
Características del ambiente de instalación.
¿Por Qué Elegir las Válvulas de Retención AOKAVI?
Expertos en Ciencia de Materiales
20 años de experiencia profunda en fluoroplásticos y aleaciones especiales.
Laboratorio de materiales interno para el desarrollo de formulaciones personalizadas.
Garantía de Precisión de Fabricación
Mecanizado CNC de precisión, control de tolerancia ±0.01mm.
Prueba de fábrica 100% asegura la confiabilidad de cada válvula.
Capacidad de Adaptación a Todos los Escenarios
Los productos cubren el rango de temperatura completo desde -200°C hasta 650°C.
Experiencia de aplicación en múltiples industrias, desde semiconductores hasta energía nuclear.
Soporte de Servicio Integral
Consulta de selección gratuita y diseño de soluciones técnicas.
Respuesta rápida postventa, red global de suministro de repuestos.
