Descripción General del Producto

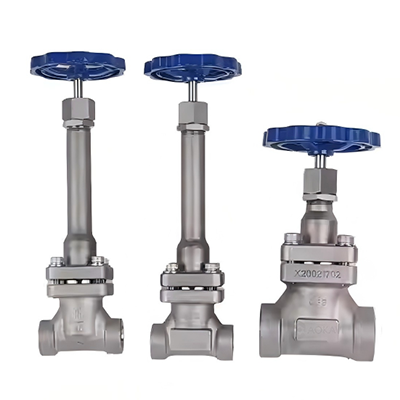

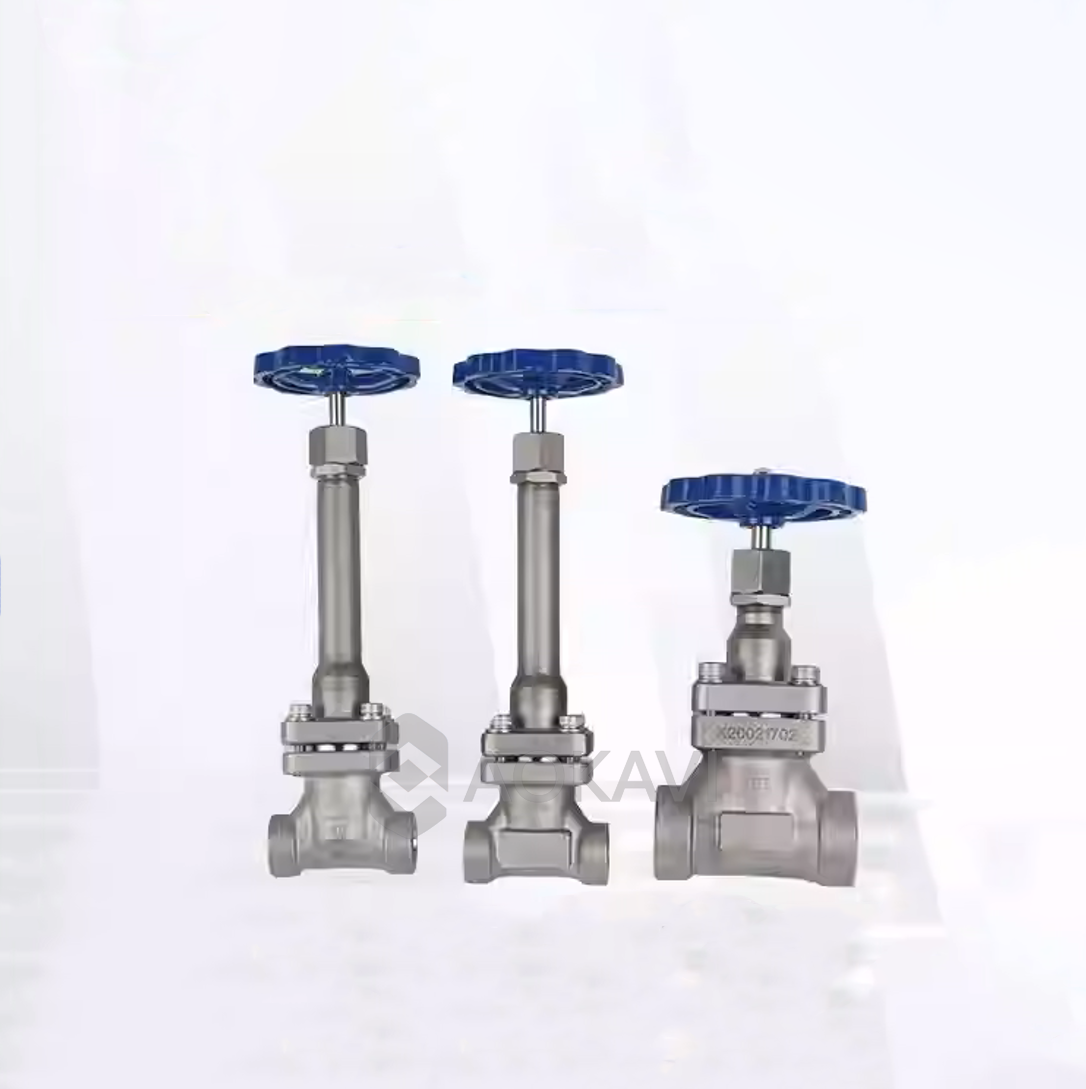

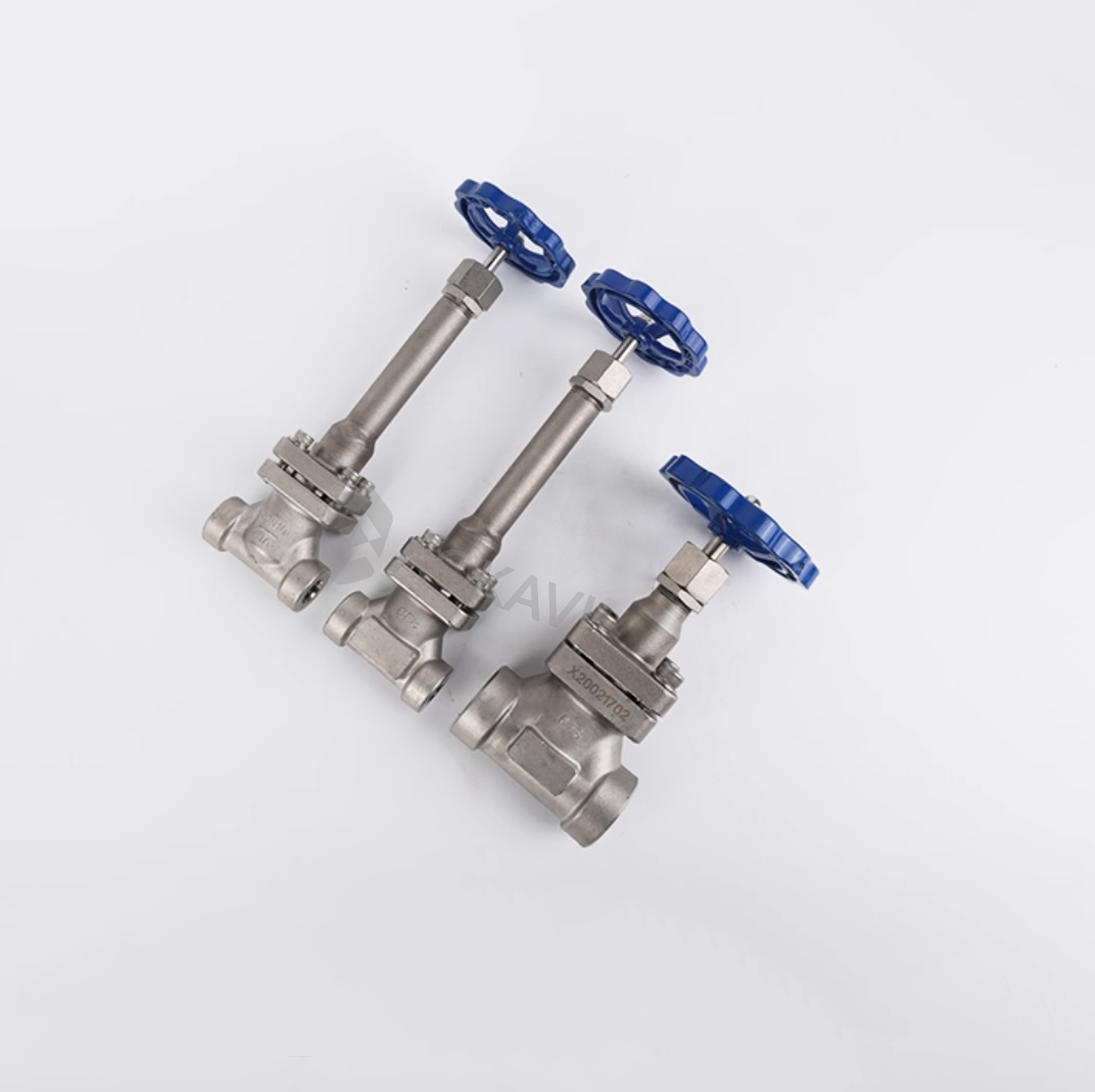

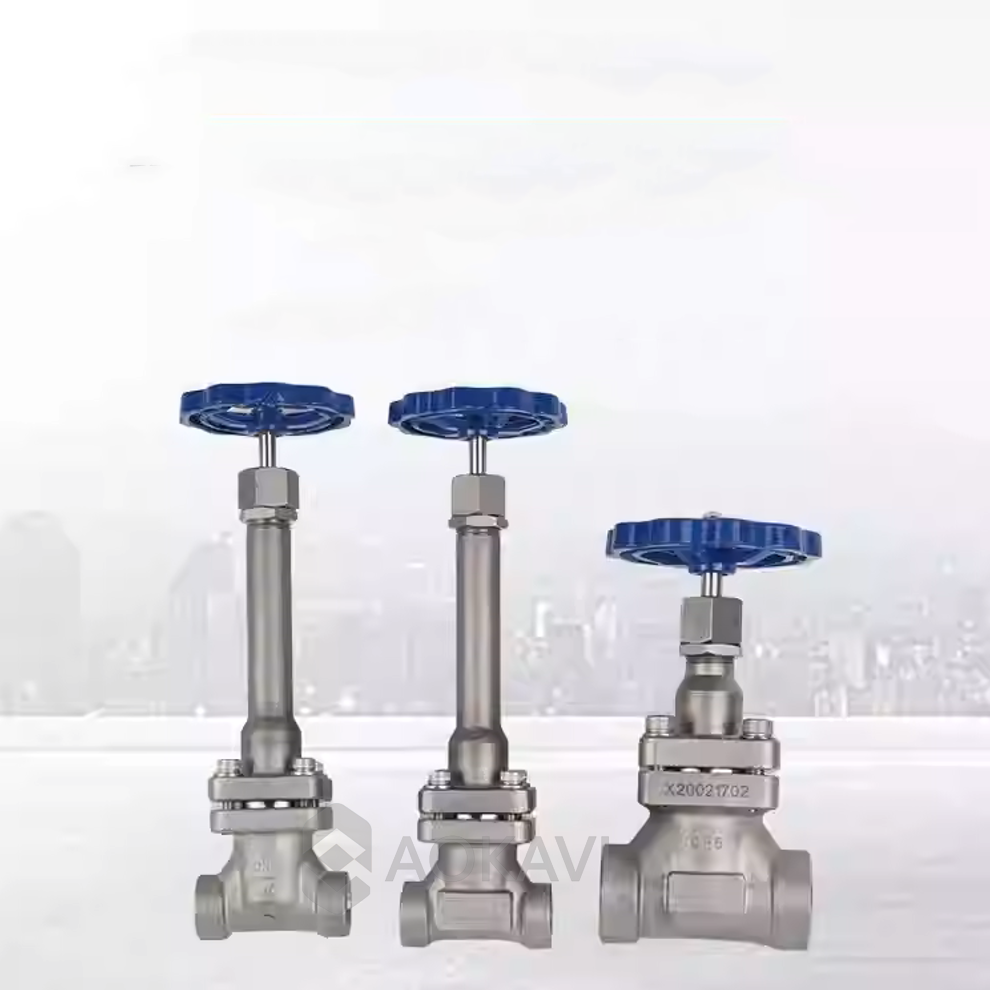

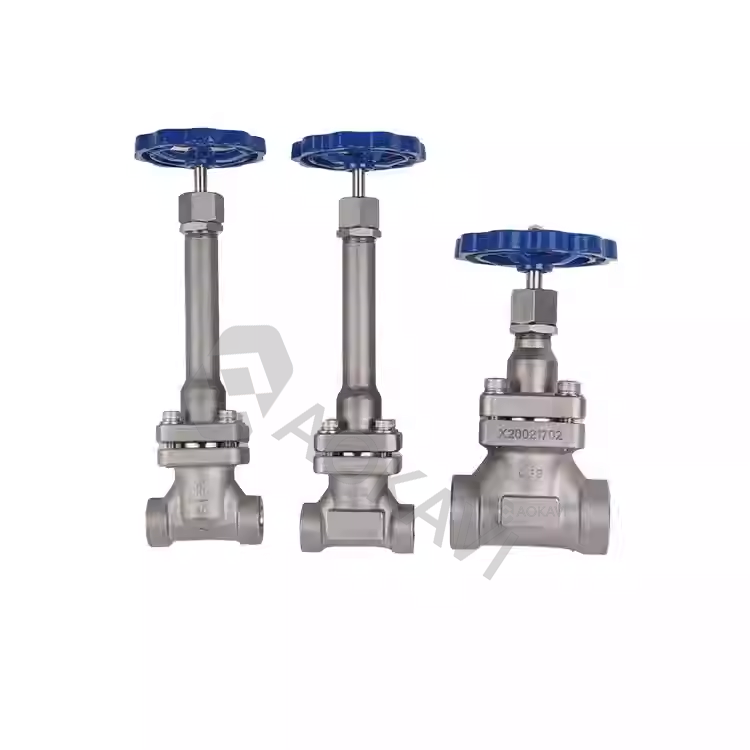

La Válvula de Bola Criogénica de Acero Inoxidable 316L AOKAVI está diseñada específicamente para medios criogénicos profundos como LNG, nitrógeno líquido y oxígeno líquido. Cuenta con un vástago alargado y procesos especiales de tratamiento a baja temperatura, garantizando una operación segura y confiable en entornos de temperatura ultra baja hasta -196°C. Admite personalización con varias aleaciones especiales para satisfacer diversas necesidades de servicio extremo.
Estructura del Producto y Ventajas
(I) Desglose de la Estructura Central
Cuerpo: Formado a partir de acero inoxidable 316L mediante forja criogénica (reemplaza la fundición estándar). El contenido de carbono se controla en ≤0.03% (reduce el riesgo de fragilidad en frío). La trayectoria del fluido en el cuerpo presenta un "Diseño de Paso Total Recto" (ej., DN15 tiene un diámetro de flujo de 15mm), minimizando la caída de temperatura causada por la estrangulación de fluido criogénico. La pared interior está pulida a Ra≤0.8μm para prevenir la retención de fluidos y la formación de hielo. El espesor de la pared del cuerpo se incrementa en un 20% en comparación con las válvulas de bola estándar (ej., espesor de pared DN15 6mm), mejorando la resistencia al impacto a baja temperatura.
Bola y Vástago:
Bola: Mecanizada con precisión a partir del mismo material que el cuerpo. La superficie se somete a un rectificado criogénico (rugosidad Ra≤0.02μm). Utiliza una "Estructura de Doble Guía" (un anillo de guía en la parte superior e inferior) para evitar fallos de sellado causados por la desalineación de la bola a bajas temperaturas.
Vástago: Presenta un diámetro aumentado y utiliza un proceso de "sustrato 316L + Nitruración a Baja Temperatura", evitando la deformación a bajas temperaturas. Se establece un "Espacio de Compensación Anti-Contracción" en el punto de conexión vástago-cuerpo para evitar el agarrotamiento debido a la contracción térmica.
Conjunto de Sellado: Emplea una estructura compuesta de "PTFE multicapa + Sellador Criogénico + Armazón Metálico": ① Empaquetadura de PTFE en la capa inferior, ② Sellador criogénico en la capa media, ③ Armazón metálico en la parte superior (evita la deformación por contracción de la empaquetadura). La profundidad de la caja de empaquetadura es de 20mm (frente a 12mm en válvulas de bola estándar), garantizando el rendimiento de sellado a bajas temperaturas.
Conexiones:
Conexiones Roscadas (NPT/BSPT): Utilizan sellador criogénico (permanece flexible a -196°C).
Conexiones de Unión (Union): Se adaptan a tubos de acero inoxidable de 6mm/10mm/15mm (el material de la unión coincide con el cuerpo de la válvula).
Conexiones con Brida (DN25~DN50): Cumplen con el estándar ASME B16.5, la cara de sellado es Macho-Hembra + Junta criogénica.
(II) Ventajas Estructurales
Resistencia a la Fractura Frágil a Ultra Baja Temperatura: Material 316L optimizado para baja temperatura + soldadura con alivio de tensiones. Energía de impacto ≥50J a -196°C, solucionando el problema de las válvulas de bola estándar que se vuelven frágiles y se agrietan alrededor de -40°C. El cuerpo y el vástago no muestran deformación a bajas temperaturas.
Cero Fugas en Condiciones de Frío Extremo: Sello compuesto multicapa + Diseño anti-contracción. Tasa de fuga ≤1×10⁻⁹ mL/min a -196°C, evitando riesgos de congelación o daños en equipos por fugas de fluidos criogénicos.
Operación Suave: Vástago de gran tamaño + Espacio anti-contracción. Par de operación ≤12 N·m a -196°C (las válvulas de bola estándar pueden atascarse a -40°C con par >30 N·m), permitiendo una operación manual fácil.
Adaptabilidad a un Amplio Rango de Temperaturas: Operación continua desde -196°C hasta 450°C. Puede cambiar a servicio de temperatura media/alta (ej., transferencia de nitrógeno líquido → limpieza a temperatura ambiente) sin reemplazar sellos, adaptándose a múltiples escenarios.
Parámetros Técnicos
Ítem | Válvula de Bola Criogénica de Acero Inoxidable 316L | Aleación Especial Personalizada (ej., Inconel 625) |
Diámetro Nominal (DN) | DN1~DN50 (1/32"~2") | DN1~DN50 (1/32"~2") |
Presión Nominal (PN) | 1.6~4.0MPa a ambiente, se reduce a 1.0MPa a -196°C | 1.6~3.2MPa a ambiente, se reduce a 0.8MPa a -269°C |
Rango de Temperatura | -196℃~450℃ (Uso Continuo) | -269℃~650℃ (Uso Continuo) |
Energía de Impacto a Baja Temp. | ≥50J a -196℃ (Charpy V-notch) | ≥60J a -269℃ (Charpy V-notch) |
Tasa de Fuga (prueba He) | ≤1×10⁻⁹ mL/min (-196℃, 1MPa) | ≤1×10⁻⁹ mL/min (-269℃, 1MPa) |
Par de Operación (DN15) | ≤12 N·m (-196℃) | ≤15 N·m (-269℃) |
Fluidos Aplicables | Nitrógeno líquido, Oxígeno líquido, GNL (Gas Natural Licuado), Ácidos/álcalis criogénicos débiles | Helio líquido, Fluidos de alta temperatura, Medios criogénicos fuertemente corrosivos (ej., ácido clorhídrico frío) |
Tipos de Conexión | Roscado Hembra (NPT/BSPT), Unión (estándar Swagelok), Con Brida | Roscado Hembra (NPT/BSPT), Unión, Con Brida |
Estándares de Certificación | ASTM, ISO 9001 y otros estándares relevantes |
|
Escenarios de Aplicación
(I) Ejemplos de Escenarios Industriales
Aeroespacial - Transferencia de Propergol Criogénico
Condición: Tubería de transferencia de oxígeno líquido para un instituto de investigación espacial, temperatura -183°C, presión 1.2MPa. Requisitos: válvula resistente a la fragilidad en frío y fugas, compatible con sistemas de propergol para cohetes.
Solución: Seleccionada Válvula de Bola Criogénica con Brida 316L (DN25), soldaduras del cuerpo inspeccionadas por rayos X, emparejada con sellador criogénico.
Resultado: Operó continuamente durante 72 horas a -183°C sin fugas. Pasó la prueba de impacto (-196°C). Cumplió con los requisitos de confiabilidad de grado aeroespacial, reemplazando las válvulas importadas originales (costo reducido en un 40%).
Energía Nueva - Hidrógeno, Almacenamiento de Hidrógeno Líquido
Condición: Tubería de salida de un tanque de almacenamiento de hidrógeno líquido en una empresa de energía de hidrógeno, temperatura -253°C, presión 0.8MPa. Requisitos: resiste temperaturas ultra bajas y es liviana.
Solución: Válvula de Bola Criogénica de Unión Inconel 625 personalizada (DN10) con diseño de cuerpo liviano (espesor de pared 4mm), equipada con capa aislante.
Resultado: Operó a -253°C durante 30 días sin fragilidad en frío. Tasa de evaporación de hidrógeno líquido ≤0.5%/día, cumpliendo con las necesidades de almacenamiento de hidrógeno a largo plazo.
Laboratorios de Investigación - Aparatos de Reacción Criogénica
Condición: Línea de alimentación para un reactor de nitrógeno líquido en un laboratorio universitario de física de bajas temperaturas, temperatura -196°C, presión 0.4MPa, requiere ciclado frecuente (≥5 veces/día).
Solución: Seleccionada Válvula de Bola Criogénica Roscada Hembra 316L (DN6) con mango cubierto de silicona.
Resultado: Operación suave a -196°C, par ≤8 N·m, sin fugas después de 1000 ciclos consecutivos, reemplazando la válvula de bola estándar original (que se atascaba a -80°C).
(II) Comparación de Soluciones por Escenario
Dolor del Cliente | Solución con Válvula de Bola Estándar Tradicional | Solución con Válvula de Bola Criogénica AOKAVI | Diferenciador Clave |
Fragilidad a Baja Temp. | Fractura frágil alrededor de -40°C, alto riesgo de grietas en el cuerpo | Sin fragilidad en frío a -196°C, Energía de impacto ≥50J | Material 316L optimizado para baja temp. + Soldadura con alivio de tensiones |
Falla del Sello a Baja Temp. | Tasa de fuga >1×10⁻⁶ mL/min a -20°C | Tasa de fuga ≤1×10⁻⁹ mL/min a -196°C | Sello Criogénico Multicapa + Diseño Anti-Contracción |
Agarrotamiento en Operación a Baja Temp. | Par de operación >30 N·m a -40°C, no se puede operar | Par de operación ≤12 N·m a -196°C, operación suave | Vástago de Gran Tamaño + Espacio Anti-Contracción |
Mala Adaptabilidad al Rango de Temp. | Limitado a -20°C ~ 120°C | Opera en un amplio rango de -196°C ~ 450°C | Resistencia total del material a altas/bajas temperaturas, no se necesitan reemplazo de piezas |
Guía de Selección
(I) Consejos para Selección de Material
Selección Estándar (Acero Inoxidable 316L):
Escenarios Aplicables: -196°C ~ 450°C, medios no fuertemente corrosivos (ej., LN2, LOX, LNG), que requieren costo moderado.
Campos Típicos: Laboratorios de investigación, Congelación médica, Transferencia estándar de LNG.
Selección Personalizada de Aleación Especial:
*Temperatura Ultra Baja (< -196°C, ej., Helio Líquido -269°C)* → Elija Inconel 625.
Baja Temp. + Corrosión Fuerte (ej., Ácido Clorhídrico Frío, fluidos criogénicos que contienen Cl⁻) → Elija Hastelloy C-276.
Baja Temp. + Liviano (ej., Aeroespacial, Equipos médicos) → Elija Aleación de Titanio TA2.
Baja Temp. + Ambiente de Agua de Mar (ej., Plataformas LNG mar adentro) → Elija Aleación Monel 400.
(II) Pasos para Selección de Especificación
Determinar el Diámetro Nominal (DN):
*Flujo Pequeño (≤1 m³/h, ej., dosificación en laboratorio)* → Seleccione DN1~DN6.
*Flujo Medio (1~10 m³/h, ej., salida de tanque)* → Seleccione DN8~DN25.
*Flujo Grande (>10 m³/h, ej., tuberías de LNG)* → Seleccione DN32~DN50.
Determinar el Tipo de Conexión:
Tamaño de Tubería Pequeño (DN1~DN10), Baja Presión (≤1.0 MPa) → Seleccione Roscado Hembra / Unión (fácil instalación).
Tamaño de Tubería Grande (DN15~DN50), Alta Presión (>1.0 MPa) → Seleccione Con Brida (mejor sellado, se adapta a juntas criogénicas).
Confirmar Requisitos Adicionales:
*Aislamiento Criogénico Profundo (< -180°C)* → Personalizar cubierta de aislamiento de Poliuretano + Acero inoxidable (reduce la ganancia de calor).
Control de Automatización → Seleccionar Actuador Neumático/Eléctrico Criogénico (funciona normalmente a -196°C).
Escenarios a Prueba de Explosiones (ej., LNG, Hidrógeno Líquido) → Seleccionar Actuador a Prueba de Explosiones (Ex d IIB T4 Ga).
Preguntas Frecuentes (FAQ)
P: ¿Cuál es la diferencia visual más obvia entre una válvula de bola criogénica y una válvula de bola estándar?

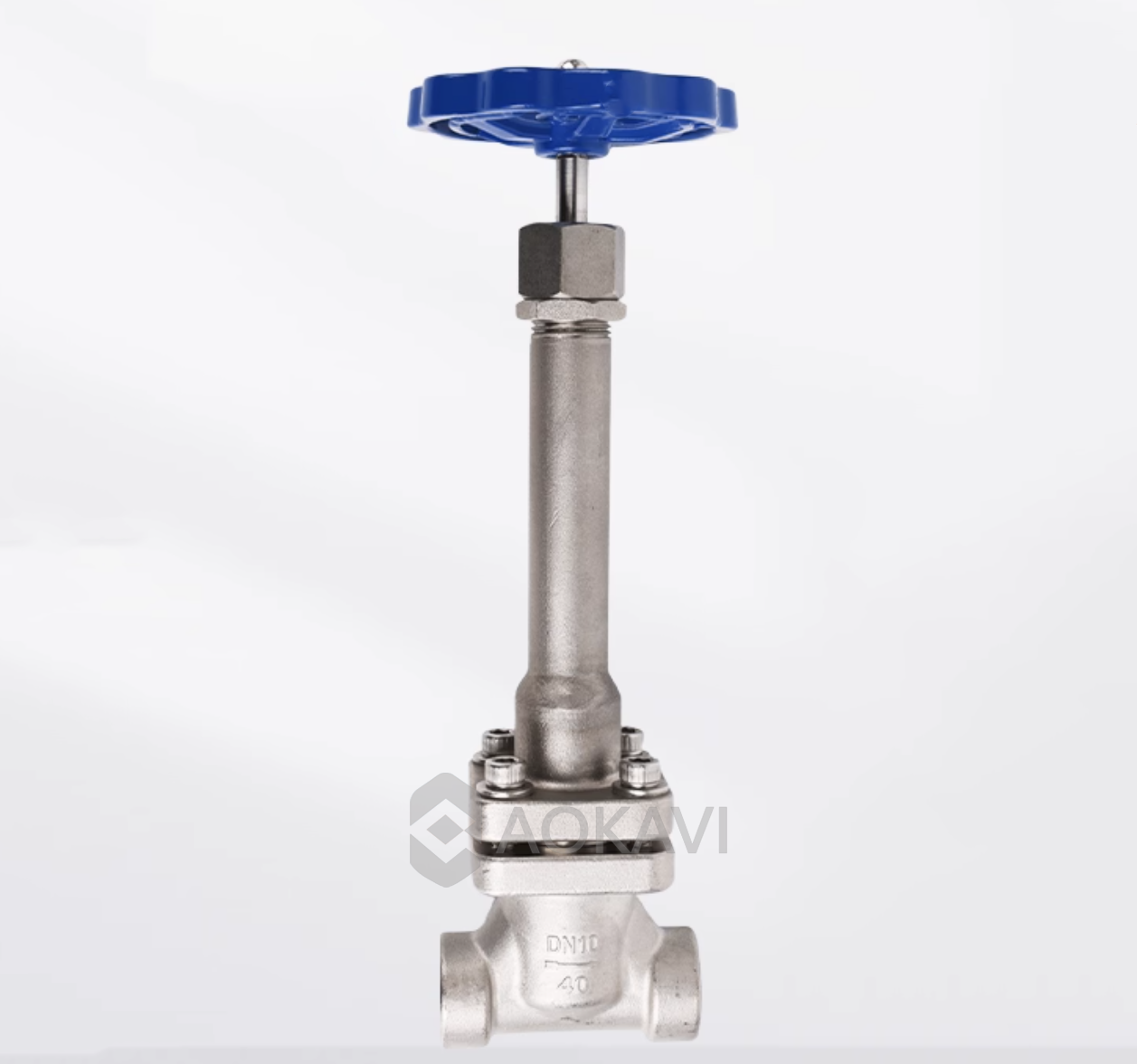

R: La diferencia más obvia es el diseño de vástago alargado (cuello largo) en la válvula de bola criogénica. Esta extensión mantiene la empaquetadura del vástago alejada del fluido criogénico, manteniendo la empaquetadura a temperatura ambiente para un sellado confiable y una operación flexible. Las válvulas de bola estándar tienen un vástago más corto sin esta característica.
P: ¿Se solidificarán y fallarán los sellos de la válvula de bola criogénica de acero inoxidable 316L a -196°C?
R: No. Nuestro conjunto de sellado utiliza un diseño compuesto de "PTFE multicapa + Sellador Criogénico": el PTFE en sí está clasificado para -200°C y no se solidifica a bajas temperaturas; el sellador criogénico especializado emparejado (permanece sin solidificarse, sin endurecerse a -196°C) llena los espacios de la empaquetadura, garantizando el rendimiento de sellado.
P: ¿Por qué el material 316L es adecuado para entornos de temperatura ultra baja? ¿Cuáles son sus limitaciones?
R: El acero inoxidable 316L es un material estándar para válvulas criogénicas porque:
Excelente tenacidad a baja temperatura, resistente a la fractura frágil por baja temperatura.
Buenas propiedades mecánicas y manufacturabilidad.
Costo relativamente económico.
Limitaciones: En entornos corrosivos que contienen iones de cloruro, el 316L puede ser susceptible al agrietamiento por corrosión bajo tensión. En tales casos, deben seleccionarse materiales superiores como Hastelloy o Monel.
P: ¿Qué parámetros deben proporcionarse para personalizar válvulas de bola criogénicas de aleación especial?
R: Se requieren cuatro tipos centrales de parámetros: ① Rango de Temperatura Objetivo (ej., "-253°C para Hidrógeno Líquido", "-196°C Nitrógeno Líquido + Limpieza Ambiental"); ② Medios Fluidos (presencia de componentes corrosivos, ej., "Ácido Clorhídrico Frío", "Nitrógeno Líquido Puro"); ③ Presión y Diámetro (Presión de Operación, Diámetro Nominal).
