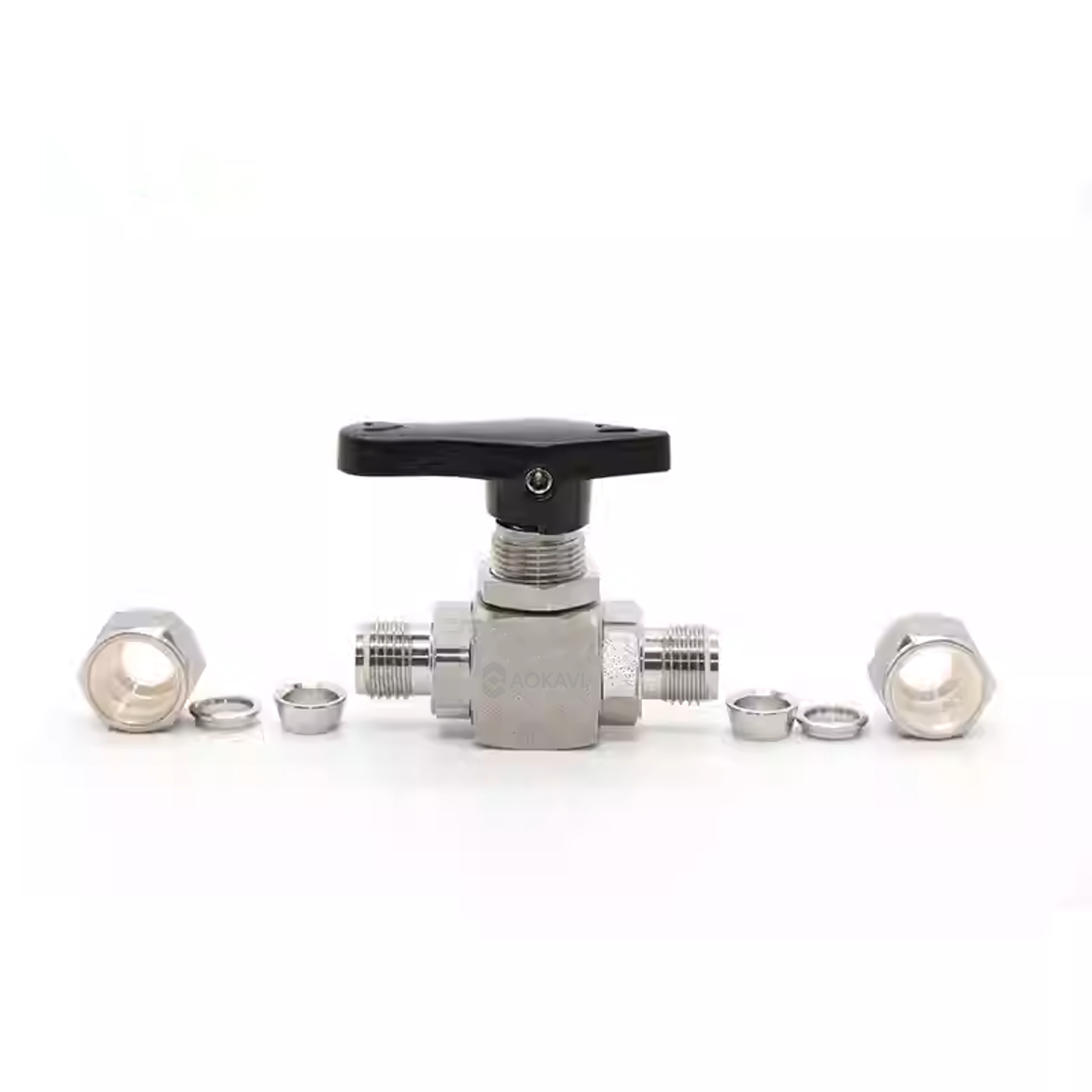

Descripción General del Producto
Las válvulas de bola de aleación especial AOKAVI utilizan materiales metálicos especiales de grado aeroespacial, diseñadas específicamente para condiciones de servicio severas que involucran alta temperatura, alta presión y fuerte corrosión, garantizando un control confiable con fugas cero en varios entornos extremos.
Estructura del Producto y Ventajas
(I) Desglose de la Estructura Central
Cuerpo de la Válvula: Fabricado mediante proceso de forja integral, libre de porosidad/poros de arena de fundición, tolerancia del espesor de pared ≤ ±0.1mm. Diseño optimizado basado en propiedades del material: espesor de pared del material C-276/625 aumentado un 15% comparado con 316L (mejora la resistencia a la presión), pared interna del material 2205 con plateado de Cr de 0.2mm (mejora la resistencia a Cl⁻). Pared interna pulida a Ra≤0.4μm (316L/2205), Ra≤0.2μm (C-276/625), reduciendo la retención de fluidos y las incrustaciones.
Bola: Torneado integrado del mismo material que el cuerpo de la válvula, evitando la corrosión galvánica por materiales diferentes. Acabado superficial por rectificado con diamante (precisión hasta grado IT3), rugosidad Ra≤0.02μm, garantizando "contacto espejo" con el asiento.
Conjunto de Sellado:
Sello Duro: Adecuado para servicio ≥300°C (ej., Inconel 625 para 500°C alta temperatura). Asiento y bola del mismo material, superficie de sellado con revestimiento duro de aleación Stellite (dureza HRC≥40, resistente al desgaste).
Sello Suave: Adecuado para servicio ≤300°C. Utiliza esqueleto de Inconel 625 revestido de PTFE (sin envejecimiento, sin lixiviación), compatible con varios medios químicos, vida útil del sello ≥10,000 ciclos de apertura/cierre.
(II) Ventajas Estructurales
Mejora de la Resistencia a la Corrosión: 100% de aleación especial en contacto con el fluido. El material 2205 no muestra picadura en solución de Cl⁻ 2000ppm; C-276 no muestra corrosión en ácido clorhídrico al 50%. Soluciona el punto de dolor común de las válvulas de bola: "fugas en 3 meses, reemplazo en 1 año".
Adaptación a Alta Temperatura y Presión: Cuerpo de forja integral + sellado reforzado. Clasificación de presión 316L/2205: 4.0MPa (temperatura ambiente), clasificación de temperatura Inconel 625: 650°C (PN0.8MPa). Cumple con condiciones compuestas de "vapor a alta temperatura + medios ácidos" en la industria petroquímica.
Diseño de Redundancia de Seguridad: ① Estructura a prueba de eyección del vástago (anillo de retención + contratuerca) previene la eyección bajo alta presión. ② Ranura de alivio de presión en el cuerpo (presión de diseño 1.2 x presión nominal) permite el alivio automático de presión durante sobrepresión. ③ Protección contra sobrecarga de la palanca (se desliza cuando el par supera los 30 N·m) previene el atasco de la bola.
Garantía de Larga Vida: Las aleaciones especiales resisten el envejecimiento. Vida útil bajo condiciones normales ≥15,000 ciclos de apertura/cierre, 5-8 veces más que las válvulas de bola de acero al carbono ordinarias, reduciendo los costos de mantenimiento en un 70%.
Parámetros Técnicos
Ítem | SS 316L | DSS 2205 | Hastelloy C-276 | Inconel 625 |
Diámetro Nominal (DN) | DN2~DN50 (1/8"~2") | DN2~DN50 (1/8"~2") | DN2~DN40 (1/8"~1.5") | DN2~DN40 (1/8"~1.5") |
Presión Nominal (PN) | 0.6~4.0MPa (Amb.) | 0.6~4.0MPa (Amb.) | 0.6~3.2MPa (Amb.) | 0.6~3.2MPa (Amb.) |
Factor de Reducción Temp.-Presión | PN se reduce a 1.6MPa a 450°C | PN se reduce a 1.2MPa a 315°C | PN se reduce a 1.0MPa a 600°C | PN se reduce a 0.8MPa a 650°C |
Tasa de Fluencia a Alta Temp. (1000h) | 1.2% a 300°C/10MPa | 0.8% a 250°C/10MPa | 0.6% a 500°C/5MPa | 0.5% a 600°C/5MPa |
Tipo de Conexión | Roscado Hembra (NPT/BSPT), Unión, Brida (ASME B16.5) | Roscado Hembra (NPT/BSPT), Unión, Brida (ASME B16.5) | Roscado Hembra (NPT/BSPT), Brida (ASME B16.5) | Roscado Hembra (NPT/BSPT), Brida (ASME B16.5) |
Tasa de Fuga (prueba He) | ≤1×10⁻⁸ mL/min (25°C, 1MPa) | ≤1×10⁻⁸ mL/min (25°C, 1MPa) | ≤1×10⁻⁹ mL/min (25°C, 1MPa) | ≤1×10⁻⁹ mL/min (25°C, 1MPa) |
Par de Operación (DN25) | ≤12 N·m (Amb.) | ≤14 N·m (Amb.) | ≤16 N·m (Amb.) | ≤18 N·m (Amb.) |
Fluidos Adecuados | Ácidos/álcalis débiles, fluidos grado alimenticio, medios químicos generales | Agua de mar, soluciones con Cl⁻, fluidos de producción de campos de petróleo/gas | Ácido clorhídrico, Ácido sulfúrico, Mezclas de Ácido fluorhídrico, Medios fuertemente oxidantes | Sales fundidas a alta temperatura, Combustible para aviones, Refrigerante de reactores nucleares |
Método de Operación | Palanca Manual (Actuador Neumático/Eléctrico Opcional) | Palanca Manual (Actuador Neumático/Eléctrico Opcional) | Palanca Manual (Actuador Neumático/Eléctrico Opcional) | Palanca Manual (Actuador Neumático/Eléctrico Opcional) |
Estándares de Certificación | Cumple con ASME B16.34, ISO 9001, CE y otros estándares relevantes |
|
|
|
Escenarios de Aplicación
(I) Ejemplos de Escenarios Industriales
Petroquímico - Transmisión de Petróleo/Gas Ácido
Condición: Una refinería transportando crudo que contiene H₂S (500ppm), CO₂ (10%), temperatura 180°C, presión 2.5MPa.
Solución: Seleccionada válvula de bola con brida Hastelloy C-276 (DN25) con sello revestido de PTFE.
Resultado: Operó continuamente durante 24 meses sin fugas, tasa de corrosión <0.005mm/año, reemplazando la válvula de bola 316L original (fugó en 3 meses), reduciendo el costo de mantenimiento en un 80%.
Ingeniería Marina - Sistema de Enfriamiento con Agua de Mar
Condición: Tubería de enfriamiento de agua de mar en una plataforma marina, concentración de Cl⁻ 18000ppm, temperatura 45°C, presión 1.0MPa.
Solución: Seleccionada válvula de bola de unión de Acero Inoxidable Dúplex 2205 (DN15) con plateado de Cr en la pared interna.
Resultado: Operó durante 36 meses sin picadura, operación suave de la válvula, reemplazando la válvula de bola 304 original (se atascó en 6 meses), vida útil aumentada 6 veces.
Energía Nuclear - Refrigerante del Reactor
Condición: Sistema de refrigeración auxiliar del reactor en una planta nuclear, medio es solución de ácido bórico (pH9.5), temperatura 320°C, presión 1.8MPa.
Solución: Seleccionada válvula de bola con brida Inconel 625 (DN40) con estructura de sello duro.
Resultado: Pasó la prueba de envejecimiento a 600°C alto temperatura, rendimiento estable bajo ambiente de radiación, cumpliendo el estándar nuclear RCC-M.
Energía Nueva - Material de Cátodo de Batería de Litio
Condición: Reactor de síntesis de material ternario en una empresa de baterías de litio, transportando mezcla que contiene LiOH (5%), HF (0.5%), temperatura 80°C, presión 0.6MPa.
Solución: Seleccionada válvula de bola roscada hembra 316L (DN10), pared interna pulida a Ra≤0.4μm.
Resultado: Cumple con los estándares GMP, sin lixiviación de iones metálicos (cantidad de lixiviación <0.01μg/mL), garantizando la pureza del material del cátodo.
(II) Comparación de Soluciones por Escenario
Dolor del Cliente | Solución con Válvula Tradicional (Acero Inoxidable 304) | Solución con Válvula de Bola de Aleación Especial AOKAVI | Diferenciador Clave |
Fugas con Corrosivos Fuertes | Fugas en 3 meses, tasa de corrosión 0.1mm/año | Material C-276, 24 meses sin fugas, tasa de corrosión <0.005mm/año | Mejorado por elementos resistentes a la corrosión (Mo/W) |
Picadura por Cl⁻ en Agua de Mar | Picadura/atasco en 6 meses, incapaz de operar | Material 2205, 36 meses sin picadura, operación suave | Estructura dúplex + plateado de Cr resiste Cl⁻ |
Deformación por Fluencia a Alta Temp. | Válvula de bola 316L tasa de fluencia 3.5% a 450°C, falla del sello | Material 625, tasa de fluencia 0.5% a 600°C, sello estable | Elementos de aleación de alta temperatura (Ni/Cr) mejoran la resistencia a la fluencia |
Contaminación de Fluido de Alta Pureza | Lixiviación de iones metálicos >0.1μg/mL, excede el estándar | Válvula de bola pulida 316L, cantidad de lixiviación <0.01μg/mL, conforme | Pulido de alta precisión + material de baja lixiviación |
Guía de Selección
(I) Método de Selección de Material en Tres Pasos
Paso 1: Identificar el Tipo de Medio Corrosivo
Corrosión Débil (pH4-10, sin Cl⁻/oxidantes fuertes) → 316L (Costo óptimo).
Contiene Cl⁻ (Agua de mar/salmuera, Cl⁻≥1000ppm) → 2205 (Preferido por resistencia a Cl⁻).
Corrosión Fuerte (Ácido clorhídrico/Ácido fluorhídrico/Ácidos mixtos) → C-276 (Solución para corrosión fuerte).
Alta Temp + Corrosión (Temperatura >450°C, Medios oxidantes/Reductores) → 625 (Equilibra alta temperatura y resistencia a la corrosión).
Paso 2: Confirmar Temperatura y Presión
Temperatura >450°C: Excluir 2205, elegir 316L (≤450°C), C-276 (≤600°C), 625 (≤650°C).
Presión >3.2MPa: Preferir 316L/2205 (Clasificación de presión 4.0MPa), C-276/625 requieren reducción (≤3.2MPa).
Baja Temperatura <-100°C: Excluir 2205 (Límite inferior -100°C), elegir 316L/C-276/625 (-196°C).
Paso 3: Coincidir con los Requisitos de Cumplimiento de la Industria
Alimentación y Farmacéutico: Elegir 316L (conforme con FDA).
Producción de Petróleo y Gas: Elegir 2205 (NACE MR0175).
Energía Nuclear: Elegir 625 (RCC-M/ASME BPVC).
Químico de Fuerte Corrosión: Elegir C-276 (probado por SGS).
(II) Tabla de Selección de Especificaciones
Parámetros de Condición de Servicio | Material Recomendado | Diámetro Recomendado (DN) | Tipo de Conexión | Tipo de Sello |
Corrosión Débil (pH5-9), T≤100°C, P≤1.0MPa | 316L | 10~50 | Roscado / Unión | Sello Suave |
Agua de Mar / Salmuera (Cl⁻≥1000ppm), T≤50°C, P≤2.0MPa | 2205 | 15~50 | Unión / Brida | Sello Suave |
Ácido Clorhídrico / Fluorhídrico, T≤150°C, P≤2.5MPa | C-276 | 2~25 | Brida | Sello Suave / Duro |
Medio de Alta Temp (T≥300°C), Medio Corrosivo, P≤1.8MPa | 625 | 10~40 | Brida | Sello Duro |
(III) Notas de Selección
Compatibilidad de Medios: Si el medio contiene fluoruros (ej., HF), evitar 2205 (los fluoruros dañan la estructura dúplex), preferir C-276/625.
Frecuencia de Operación: Para escenarios de ciclado de alta frecuencia (≥10 veces/día), elegir 2205/625 (mejor resistencia al desgaste); para ciclado de baja frecuencia, elegir 316L/C-276.
Espacio de Instalación: Para espacios confinados, elegir conexiones de Unión/Roscado (DN2~25); para espacios más grandes, elegir conexiones de Brida (DN32~50).
Requisitos Personalizados: Para actuadores eléctricos/neumáticos, interfaces especiales (ej., API 602), contactar al servicio al cliente para personalización 1 a 1, tiempo de entrega 7~15 días.
Preguntas Frecuentes (FAQ)
P: Las válvulas de bola de aleación especial son más caras que las válvulas de bola 304 ordinarias. ¿Por qué vale la pena seleccionarlas?
R: Desde una perspectiva de costo total del ciclo de vida, las válvulas de bola de aleación especial AOKAVI son más económicas. Ejemplo: En un escenario marino, una válvula 304 reemplazada cada 6 meses (precio unitario $500, costo anual $1000) vs. una válvula 2205 reemplazada cada 36 meses (precio unitario $2000, costo anual ~$667), más las pérdidas reducidas por tiempo de inactividad (cada evento de inactividad ≥$50,000). La diferencia de precio se recupera en 2 años.
P: Tanto Hastelloy C-276 como Inconel 625 resisten la corrosión fuerte. ¿Cómo elegir?
R: El diferenciador central es la temperatura: ① Medio temperatura ≤400°C, fuertemente reductor (ej., ácido clorhídrico) elegir C-276 (mejor resistencia a la reducción). ② Temperatura >400°C, medios mixtos oxidantes/reductores (ej., sales fundidas a alta temperatura) elegir 625 (mejor rendimiento de fluencia a alta temperatura).
P: ¿Se pueden usar válvulas de bola de acero inoxidable dúplex 2205 en ambientes de agua dulce? ¿Es un desperdicio?
R: Si es posible un cambio futuro a servicio de agua de mar, 2205 es una opción "de un solo paso". Si el uso a largo plazo es en agua dulce (Cl⁻ <100ppm), elegir 316L es más económico (30% menos precio unitario). Contacte al servicio al cliente para el "Servicio de Selección de Pre-evaluación de Condiciones de Servicio".
P: ¿Cómo elijo entre las Válvulas de Bola de Aleación Especial AOKAVI y las Válvulas de Aguja de Aleación Especial? ¿Cuál es la diferencia central?
R: Juzgue basándose en 3 dimensiones centrales: ① Necesidad de Control de Flujo: Si se requiere "cierre rápido + ajuste grueso" (ej., encendido/apagado de tubería, transferencia de gran flujo), elija Válvula de Bola (rotación de 90° para abrir/cerrar completamente, precisión de control de flujo ±0.3%). Si se requiere "ajuste fino + control preciso de flujo" (ej., dosificación de laboratorio, estabilización de flujo pequeño), elija Válvula de Aguja (ajuste de plug cónico, precisión ±0.2%). ② Frecuencia de Operación: Ciclado de alta frecuencia (≥10 veces/día) elija Válvula de Bola (la estructura de bola es resistente al desgaste, vida ≥15,000 ciclos). Ciclado de baja frecuencia (≤5 veces/día) que requiera ajuste preciso, elija Válvula de Aguja. ③ Medio y Condiciones: Medios de alta viscosidad (ej., materias primas químicas viscosas) elija Válvula de Bola (ruta de flujo suave, menos propensa a obstrucciones). Escenarios de ultra alta limpieza (ej., productos químicos de grado electrónico para semiconductores) o ultra alta presión (>4.0MPa), elija Válvula de Aguja (mayor contacto de la superficie de sellado, menor tasa de fugas).
P: Si el servicio requiere tanto "cierre" como "ajuste preciso", ¿cuál elegir, Válvula de Bola o Válvula de Aguja?
R: Recomendación combinada por escenario: ① Use Válvula de Bola para "cierre + ajuste de flujo grande" en la línea principal (ej., tuberías DN25 y superiores). ② Use Válvula de Aguja para "ajuste fino" en la línea de derivación (ej., tuberías DN10 e inferiores), formando una combinación de "Válvula de Bola controla el flujo total, Válvula de Aguja controla la distribución". Ejemplo: Para un sistema de alimentación de reactor químico, use una Válvula de Bola 2205 (DN20) en la línea principal para controlar la alimentación total, y una Válvula de Aguja C-276 (DN6) en la línea de derivación para ajustar la tasa de dosificación del catalizador, equilibrando eficiencia y precisión.
