Descripción General del Producto
Las conexiones de reducción industrial son componentes clave de conexión en sistemas de tuberías para la transición entre diferentes diámetros de tubería. Proporcionan soluciones de transición suaves para seis materiales de alto rendimiento, asegurando un flujo de fluido estable durante el proceso de cambio de diámetro y minimizando la pérdida de presión.
Estructura del Producto y Ventajas

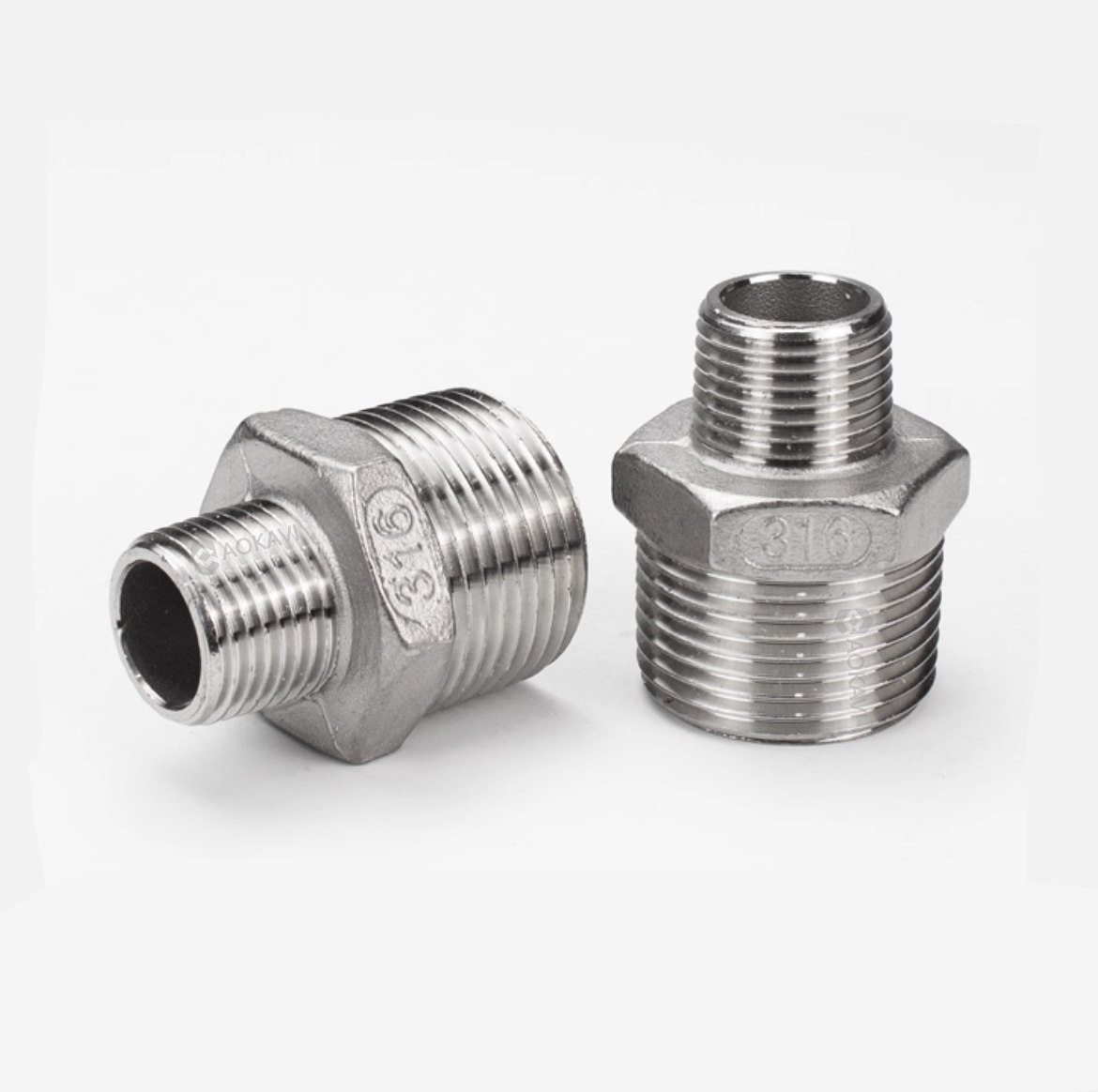

Reductor de Acero Inoxidable 316
Utiliza un proceso de conformado por giro de precisión, con el área de reducción diseñada mediante optimización de dinámica de fluidos para una curva de transición suave y continua. La estructura concéntrica asegura la estabilidad del centro de gravedad del fluido, reduciendo la turbulencia y la generación de vórtices, controlando la pérdida de presión dentro del 5%, con una presión de trabajo máxima de 6000 psig.

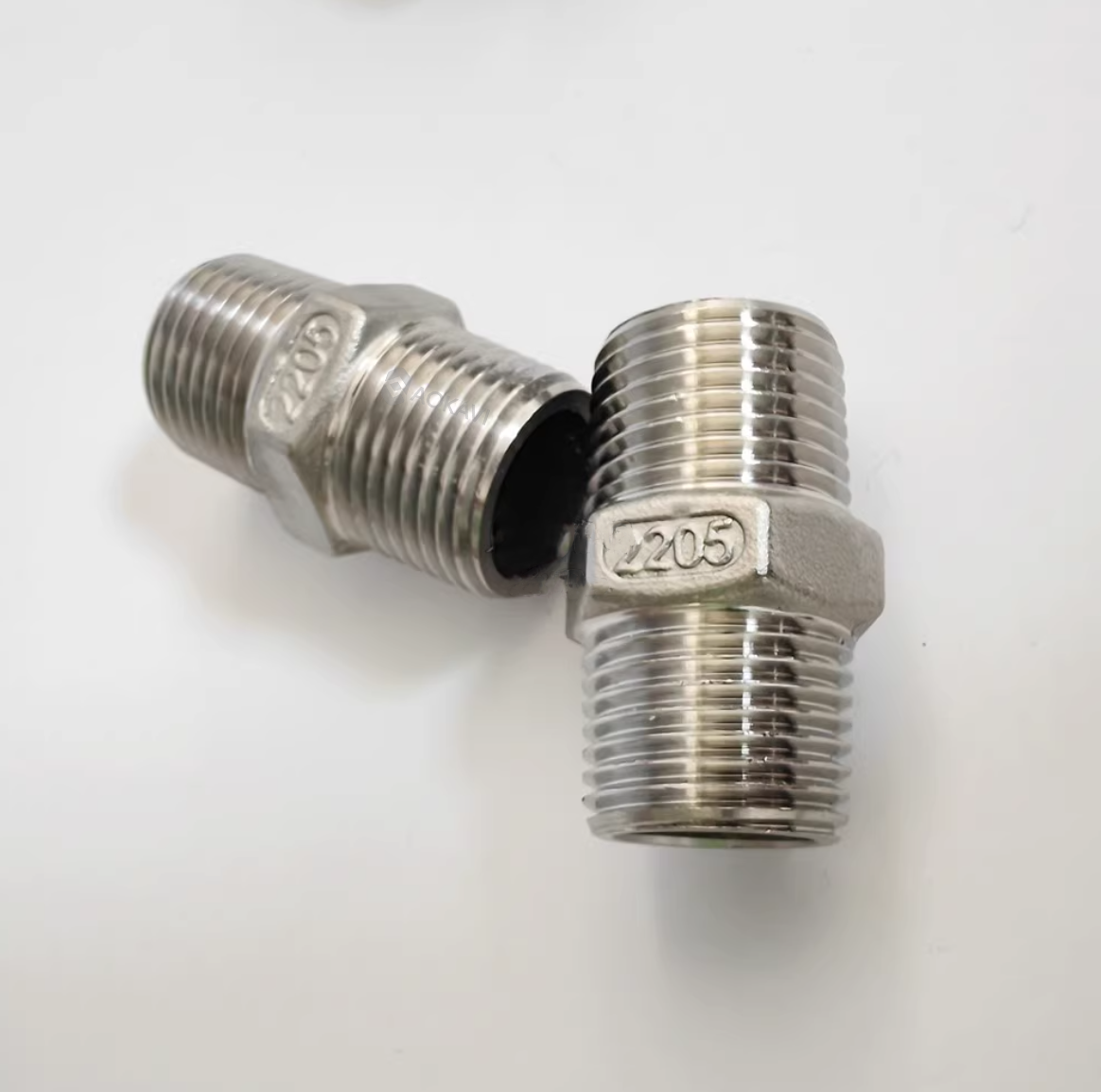

Reductor de Acero Inoxidable Duplex 2205
Basado en una microestructura dúplex única, la resistencia mecánica es casi el doble que la del acero inoxidable 316. Emplea un diseño de reducción de igual resistencia, con el espesor de la pared ajustado inteligentemente según los cambios de diámetro, asegurando una resistencia estructural general uniforme, particularmente adecuado para entornos de medios corrosivos y de alto diferencial de presión.
Reductor de Inconel 625
Utiliza un proceso de forja integral y mecanizado, con la superficie interior pulida a espejo (Ra ≤ 0.4μm). La zona de transición de reducción emplea un diseño de arco de gran radio para evitar la concentración de tensiones. El diseño de resistencia a la oxidación a alta temperatura asegura la estabilidad dimensional bajo temperaturas extremas, con buen coeficiente de coincidencia de expansión térmica.

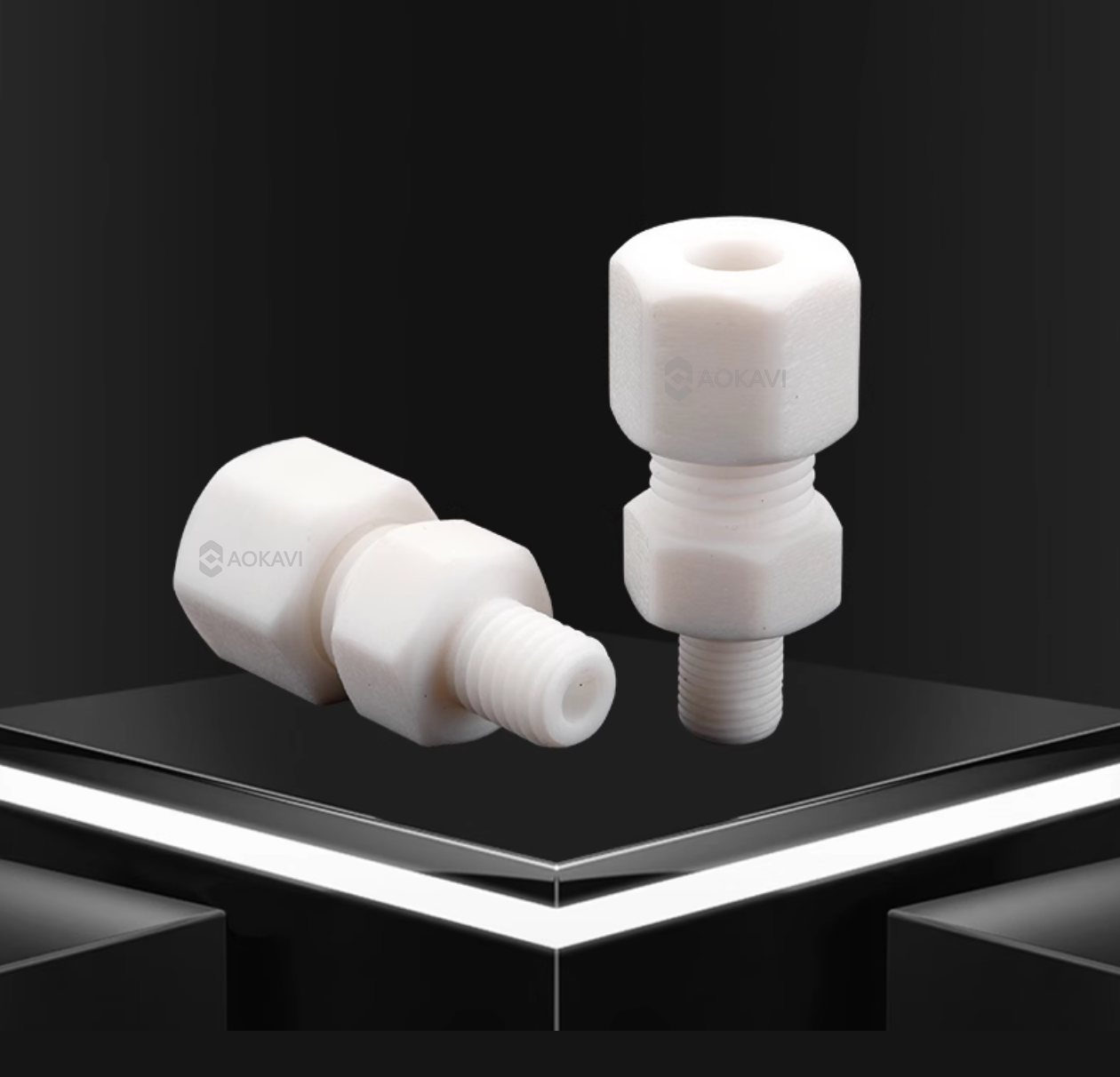

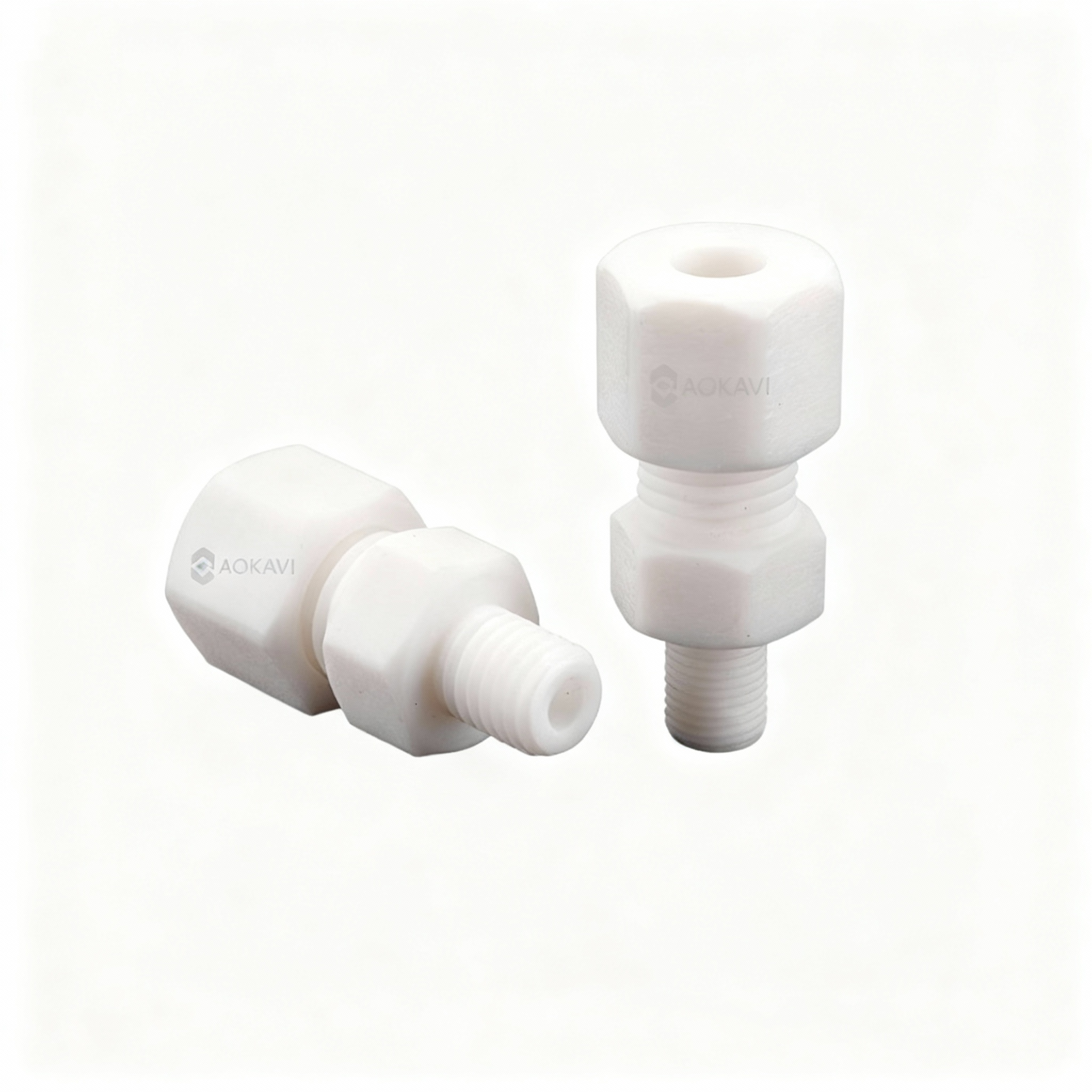

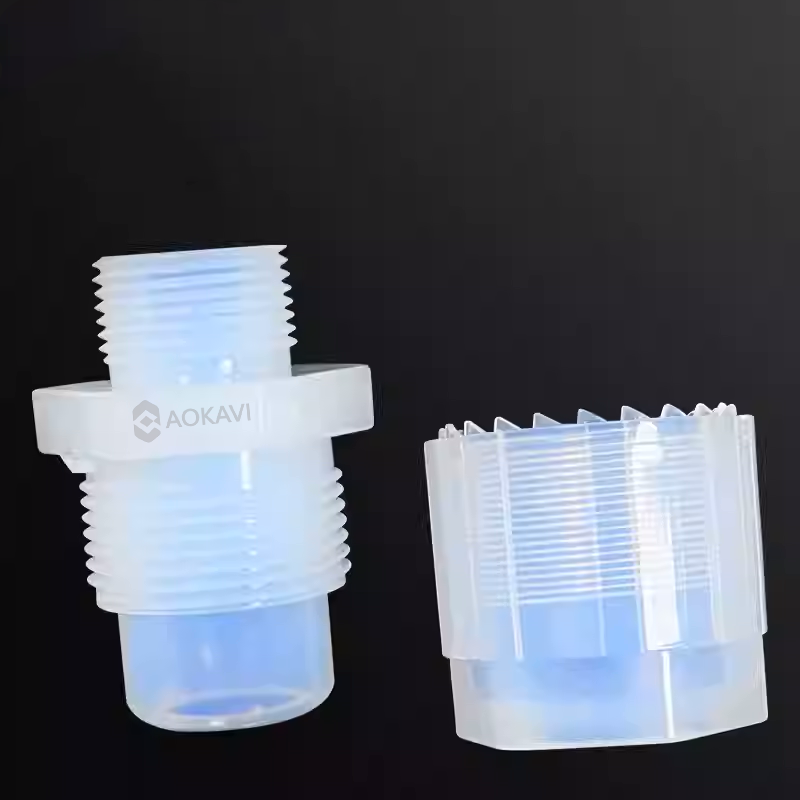

Reductor Polimérico
El PTFE utiliza moldeo por compresión integral, manteniendo la integridad estructural del material y la inercia química; el PVDF utiliza un diseño de estructura de nervadura reforzada para mejorar la resistencia mecánica en relaciones de tamaño grandes; el PFA ofrece una versión de alta transparencia para facilitar la observación de los cambios de estado del fluido.
Tipo de Material | Estructura de Reducción | Diseño de Transición | Ventajas Principales | Clasificación de Presión |
Acero Inoxidable 316 | Reductor Concéntrico | Transición de Curva Suave | Baja resistencia al flujo, versátil | 6000 psig |
Acero Duplex 2205 | Reductor Concéntrico | Diseño de Fuerza Igual | Resistente a la corrosión, alta resistencia | 9000 psig |
Inconel 625 | Concéntrico/Excéntrico | Arco de Radio Grande | Rendimiento estable a alta temperatura | 10000 psig |
PTFE | Moldeado por Compresión | Transición Gradual | Mejor inercia química | 150 psig |
PVDF | Moldeado por Inyección | Diseño de Nervadura Reforzada | Buena resistencia mecánica | 250 psig |
PFA | Moldeado Transparente | Ópticamente Suave | Adecuado para ultra alta pureza | 200 psig |
Especificaciones Básicas
Tipos de Roscas y Rangos de Tamaño
Reductor de Acero Inoxidable 316:
Tipos de Roscas: NPT, BSPP, BSPT, Roscas Métricas
Rango de Tamaño: 1/8"×1/4" ~ 2"×3"
Relación de Reducción: Máx. 3:1
Estándares Cumplidos: ANSI B16.9, DIN 2616
Reductor de Acero Duplex 2205:
Tipos de Roscas: NPT, BSPP
Rango de Tamaño: 1/8"×1/4" ~ 1-1/2"×2"
Relación de Reducción: Máx. 2.5:1
Reductor de Inconel 625:
Tipos de Roscas: NPT, BSPT
Rango de Tamaño: 1/8"×1/4" ~ 1"×1-1/2"
Relación de Reducción: Máx. 2:1
Reductor Polimérico:
PTFE: Roscas G, 1/8"×1/4" ~ 1"×1-1/2"
PVDF: Roscas G, 1/8"×1/4" ~ 2"×3"
PFA: Roscas G, 1/8"×1/4" ~ 1"×1-1/2"
Tabla de Detalles de Especificaciones
Parámetro de Especificación | Acero Inoxidable 316 | Acero Duplex 2205 | Inconel 625 | PTFE | PVDF | PFA |
Rango de Tamaño | 1/8"×1/4" ~ 2"×3" | 1/8"×1/4" ~ 1-1/2"×2" | 1/8"×1/4" ~ 1"×1-1/2" | 1/8"×1/4" ~ 1"×1-1/2" | 1/8"×1/4" ~ 2"×3" | 1/8"×1/4" ~ 1"×1-1/2" |
Tipo de Reducción | Concéntrico/Excéntrico | Concéntrico | Concéntrico | Concéntrico | Concéntrico | Concéntrico |
Relación de Reducción | Máx. 3:1 | Máx. 2.5:1 | Máx. 2:1 | Máx. 2:1 | Máx. 3:1 | Máx. 2:1 |
Métodos de Conexión | Roscado, Soldadura a Top, Bridado | Roscado, Soldadura a Top | Roscado, Soldadura a Top | Roscado, Unión | Roscado, Unión | Roscado, Conexión Rápida |
Rendimiento Central
Propiedades Mecánicas y Características de Fluidos
Reductor de Acero Inoxidable 316: Resistencia a la tracción ≥515 MPa, Presión de reventón ≥4 veces la presión de trabajo, Coeficiente de resistencia al fluido ≤0.3, Pérdida de presión <5%, Temperatura aplicable -20°C a 400°C.
Reductor de Acero Duplex 2205: Resistencia a la tracción 620-880 MPa, Resistencia a la fatiga por corrosión es el doble que la del acero inoxidable 316, Factor de concentración de tensiones en el área de reducción <1.8, adecuado para entornos con vibración y fluctuación de presión.
Reductor de Inconel 625: Buena retención de resistencia a alta temperatura (mantiene el 70% de la resistencia a temperatura ambiente a 800°C), Temperatura de resistencia a la oxidación hasta 980°C, Liberación de partículas <3 partículas/L para aplicaciones ultra puras.
Reductor Polimérico:
PTFE: Resistencia a la tracción 28-35 MPa, Bajo coeficiente de fricción, Excelente estabilidad química.
PVDF: Resistencia a la tracción 45-55 MPa, Buena rigidez, Buena resistencia a la fluencia.
PFA: Resistencia a la tracción 28-32 MPa, Alta transparencia, Adecuado para aplicaciones ultra puras.
Clasificaciones de Presión y Temperatura
Material | Rango de Temperatura | Presión Máx. de Trabajo | Relación de Reducción Mínima | Coeficiente de Flujo Cv |
Acero Inoxidable 316 | -20°C ~ 400°C | 6000 psig | 1.5:1 | 10-200 |
Acero Duplex 2205 | -20°C ~ 300°C | 9000 psig | 1.5:1 | 10-150 |
Inconel 625 | -196°C ~ 980°C | 10000 psig | 1.2:1 | 10-100 |
PTFE | -200°C ~ 200°C | 150 psig | 1.5:1 | 5-80 |
PVDF | -40°C ~ 140°C | 250 psig | 1.5:1 | 5-120 |
PFA | -196°C ~ 190°C | 200 psig | 1.5:1 | 5-80 |
Rendimiento a Fluencia a Alta Temperatura
El Reductor de Inconel 625 exhibe una excelente resistencia a la fluencia a altas temperaturas. Bajo 700°C y 25 MPa de tensión, la deformación por fluencia después de 10,000 horas es <0.12%, con una retención de redondez en el área de reducción >98%, asegurando el rendimiento del flujo bajo servicio prolongado a alta temperatura.
El Reductor de Acero Inoxidable 316 tiene un buen rendimiento a fluencia por debajo de 400°C. Por encima de 500°C, se recomienda usar una relación de reducción más pequeña (no superior a 2:1) para reducir los efectos de fluencia y la concentración de tensiones.
El Reductor de Acero Duplex 2205 ofrece buena resistencia a la fluencia por debajo de 300°C, con la estructura dúplex proporcionando una estabilidad dimensional más estable a alta temperatura, adecuado para entornos corrosivos a temperatura moderada.
Entre los Reductores Poliméricos, el PVDF tiene la mejor resistencia a la fluencia (tasa de deformación <1.2% bajo carga a 80°C durante 1000 horas); el PFA es el siguiente; el PTFE tiene características de fluencia relativamente peores y requiere un diseño de estructura reforzada.
Características del Material
Parámetro Característica | Acero Inoxidable 316 | Acero Duplex 2205 | Inconel 625 | PTFE | PVDF | PFA |
Composición Principal | Cr16-18, Ni10-14, Mo2-3 | Cr22-23, Ni4.5-6.5, Mo2.5-3.5 | Ni≥58, Cr20-23, Mo8-10 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Densidad (g/cm³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Coef. Exp. Térmica (10⁻⁶/K) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Conductividad Térmica (W/m·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Dureza | HB150-200 | HB290-320 | HB200-240 | SD55-65 | SD75-80 | SD55-60 |
Escenarios de Aplicación
Reductor de Acero Inoxidable 316: Cambios de diámetro en sistemas de tuberías industriales generales, conversión de interfaces de equipos químicos, ajuste de tamaño de tuberías en sistemas de suministro de agua, control de flujo en tuberías de aire comprimido. Temperatura aplicable -20°C a 400°C.
Reductor de Acero Duplex 2205: Cambios de diámetro en sistemas de tratamiento de agua de mar, conversión de tamaño en oleoductos y gasoductos, regulación de flujo en sistemas de transporte químico, adaptación de interfaces en equipos de tratamiento de gases de combustión. Especialmente adecuado para entornos con alto contenido de cloruros.
Reductor de Inconel 625: Cambios de diámetro en sistemas de combustible de motores de aeronaves, conversión de tuberías en sistemas de energía nuclear, adaptación de interfaces en equipos de reacción química a alta temperatura, ajuste de tamaño en tuberías críticas en plataformas marinas.
Reductor Polimérico:
PTFE: Cambios de diámetro en sistemas de ácido/alcali fuerte, control de flujo en procesos de grabado húmedo de semiconductores, conversión de tamaño en tuberías de productos químicos de alta pureza.
PVDF: Ajuste de tamaño de tuberías en sistemas de agua ultrapura, adaptación de tuberías de agua purificada en la industria farmacéutica, regulación de flujo en sistemas de entrega de productos químicos fotovoltaicos.
PFA: Cambios de diámetro en sistemas de distribución de productos químicos ultra puros para semiconductores, conversión de interfaces en sistemas de procesos biofarmacéuticos, ajuste de transporte visual para medios corrosivos.
Consejos para la Selección de Material
Factores Clave de Selección
Características del Medio: Corrosividad química, Temperatura, Presión, Requisitos de cambio de velocidad de flujo
Requisitos de Reducción: Relación de reducción, Precisión de control de flujo, Limitaciones de pérdida de presión
Condiciones Ambientales: Temperatura ambiente, Corrosividad, Situación de vibración, Espacio de instalación
Vida Útil: Vida útil esperada, Requisitos del ciclo de mantenimiento, Facilidad de reemplazo
Presupuesto de Costo: Inversión inicial, Costos operativos, Costos de mantenimiento, Costo del ciclo de vida
Guía de Selección
Escenario de Aplicación | Material Primario | Material Alternativo | Factores de Consideración Clave |
Reducción Industrial General | Acero Inox. 316 | PVDF | Rentabilidad, Amplia aplicabilidad |
Ambiente con Alto Cloruro | Acero Duplex 2205 | Inconel 625 | Corrosión por picaduras, Corrosión bajo tensión |
Reducción a Alta Temp. >500°C | Inconel 625 | - | Resistencia a la oxidación, Resistencia a la fluencia |
Reducción de Medios Muy Corrosivos | PTFE/PFA | Inconel 625 | Inercia química, Requisitos de pureza |
Reducción de Sistema de Ultra Alta Pureza | PFA | Acero Inox. 316 (EP) | Rugosidad superficial, Control de partículas |
Aplicación Sensible al Costo | PVDF | Acero Inox. 316 | Inversión inicial, Rendimiento de costo |
Preguntas Frecuentes (FAQ)
P1: ¿Cómo elegir la relación de reducción adecuada?
R: La selección de la relación de reducción debe considerar: 1) Requisitos de cambio de flujo; 2) Pérdida de presión permitida; 3) Características del medio; 4) Limitaciones de espacio de instalación. Generalmente, se recomienda una relación de reducción que no exceda 3:1; relaciones excesivamente grandes causan una pérdida de presión significativa y campos de flujo inestables.
P2: ¿Cómo elegir entre reductores concéntricos y excéntricos?
R: Los reductores concéntricos son adecuados para líquidos y gases generales; Los reductores excéntricos son adecuados para: 1) Tuberías de líquidos instaladas horizontalmente (para evitar bolsas de aire); 2) Medios que contienen partículas (para evitar sedimentación); 3) Tuberías que requieren drenaje completo. Las tuberías de gas generalmente usan reductores concéntricos.
P3: ¿Cómo evaluar el impacto de un reductor en la pérdida de presión del sistema?
R: La evaluación de la pérdida de presión considera: 1) Relación de reducción; 2) Velocidad de flujo del medio; 3) Suavidad interna del accesorio; 4) Propiedades del fluido. Generalmente, la pérdida de presión del reductor es 0.5-2 veces la altura de velocidad. Se recomienda utilizar análisis CFD o datos experimentales para un cálculo preciso.
P4: ¿Cómo se asegura la confiabilidad de los reductores en entornos con vibraciones?
R: Medidas de garantía: 1) Diseño estructural optimizado para reducir la concentración de tensiones; 2) Uso de diseño de nervadura reforzada; 3) Proporcionar puntos de montaje de soportes antivibratorios; 4) Seleccionar una relación de reducción adecuada (recomendada ≤2:1); 5) Para entornos de vibración de alta intensidad, se recomiendan materiales de Acero Duplex 2205 o Inconel 625.
