Descripción General del Producto
Proporciona adaptadores de precisión multimaterial que cubren los estándares de roscado principales a nivel mundial, garantizando sellado y conexión confiables bajo varios medios y presiones exigentes, con soporte para tamaños especiales y personalización no estándar.
Estructura del Producto y Ventajas
Diseño de Una Sola Pieza: Utiliza mecanizado de precisión CNC para garantizar la concentricidad de la rosca y la resistencia estructural, reducir puntos de fuga y ofrecer una mayor capacidad de soporte de presión.
Normas de Roscado Integrales: Se adhiere estrictamente a los estándares de roscado que incluyen Métrico ISO, NPT Americano, DIN Alemán, BSPP/BSPT Británico, etc. Los perfiles de rosca son claros y sin rebabas, lo que garantiza un engrane y sellado suaves.

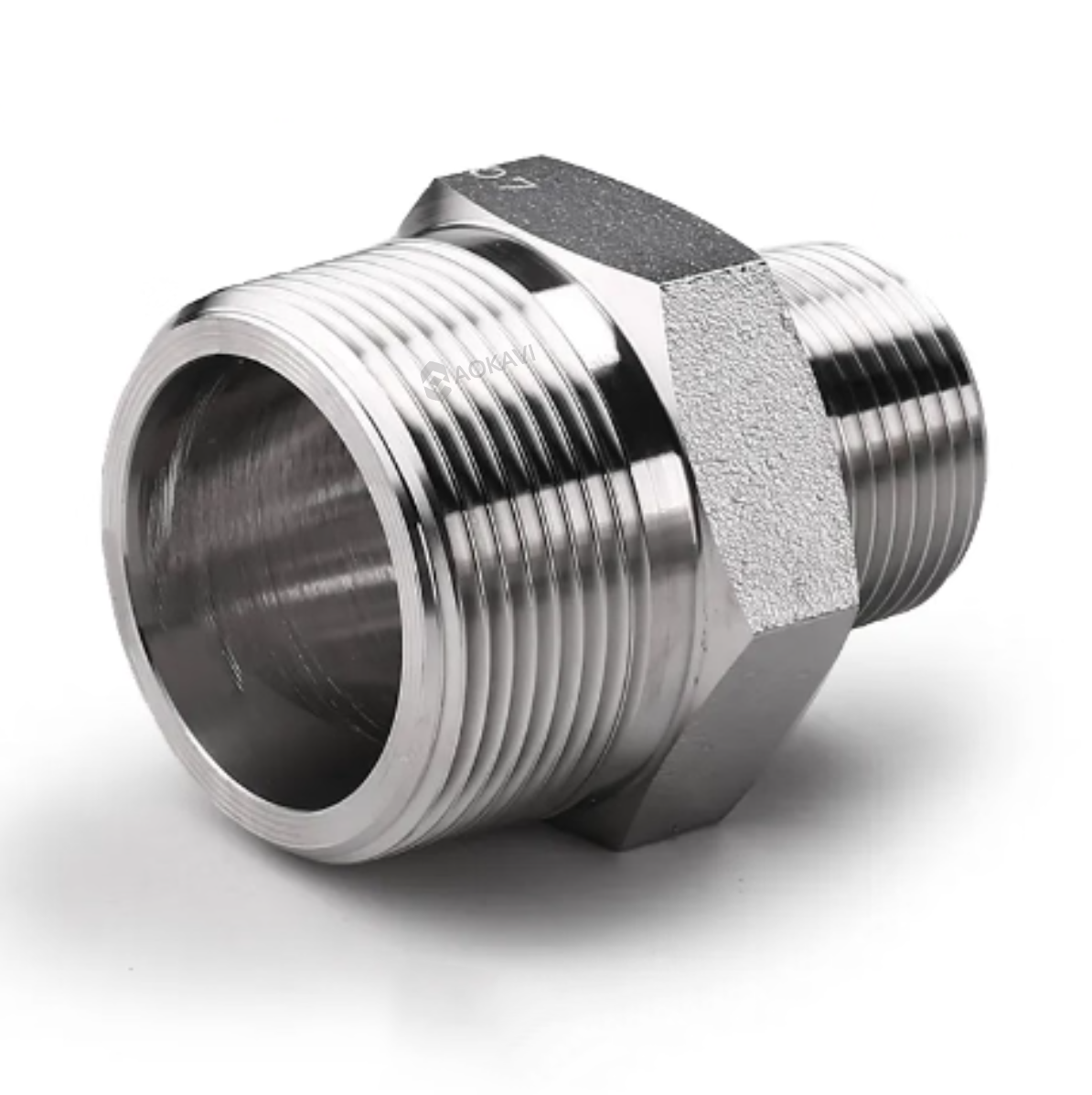

Múltiples Combinaciones de Interfaz: Ofrece varias estructuras como recto, macho-hembra, unión, tee, bujes reductores, etc., para satisfacer requisitos complejos de conexión de tuberías.
Ventaja de Personalización No Estándar: Admite roscas no estándar, longitudes especiales, interfaces compuestas (por ejemplo, un extremo roscado, un extremo con brida) y varias otras necesidades personalizadas para resolver sus desafíos especiales de adaptadores.
Especificaciones Básicas
Atributo | Rango de Especificación (Stock Regular y Personalizable) |
Diámetro/Tamaño Exterior | 1/8" ~ 2" (DN6 ~ DN50) o superior |
Tipos de Roscas | NPT (Cónica Americana), BSPT (Cónica Británica), BSPP (Paralela Británica), Métrica (Roscado Métrico ISO), UN/UNF (Unificada Nacional/Unificada Nacional Fina) |
Clasificación de Presión | Hasta 10,000 psi (aprox. 690 bar), dependiendo del material y tamaño |
Estructuras Comunes | Adaptador Recto, Adaptador Macho-Hembra, Unión, Tee, Cruz, Codo, Adaptador Reductor |
Estándares | ASME B1.20.1 (NPT), ISO 228/7 (BSP), DIN 259/2999, ASME B16.11 |
Rendimiento Central
Sellado Excelente: Las roscas cónicas mecanizadas con precisión (NPT/BSPT) logran un sellado metal con metal; las roscas paralelas (BSPP/Métrica) requieren anillos de sellado para el sellado de la cara.
Alta Resistencia a la Presión: Los materiales metálicos resisten presiones extremadamente altas; los materiales plásticos están diseñados con paredes engrosadas, soportando una presión muy superior a las tuberías de la misma especificación.
Superior Resistencia a la Corrosión: Seis materiales proporcionan una cobertura integral desde medios ligeramente hasta altamente corrosivos, evitando contaminación o fallas causadas por el adaptador.
Alta Precisión y Acabado: Los caminos de flujo internos son suaves con transiciones aerodinámicas, lo que reduce efectivamente la caída de presión y la turbulencia, y evita el estancamiento de los medios.
Rendimiento a Fluencia a Alta Temperatura
Acero Inoxidable 316: Adecuado para la mayoría de las condiciones convencionales de alta temperatura, pero considere la posible pérdida de precarga debido a la relajación por fluencia bajo temperatura y presión sostenidas.
Acero Duplex 2205: Mejor resistencia a la fluencia a altas temperaturas que el 316, pero aún no se recomienda a largo plazo para aplicaciones de sujetadores por encima de 300°C.
Inconel 625: Rendimiento de primer nivel. Excelente resistencia a la fluencia y relajación de tensiones a altas temperaturas, manteniendo la precarga de sellado en conexiones roscadas a largo plazo. La opción preferida para entornos de alta temperatura.

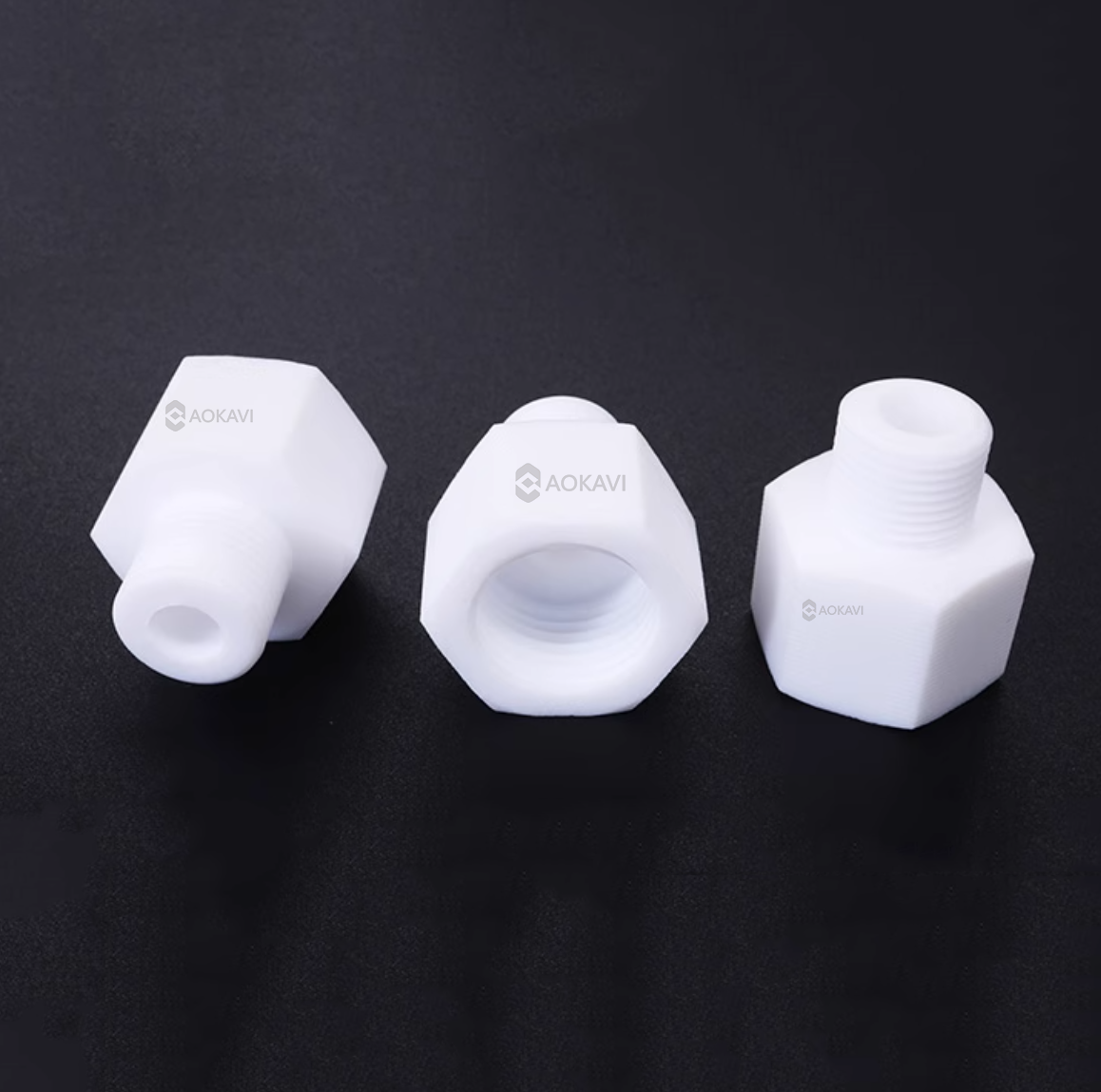

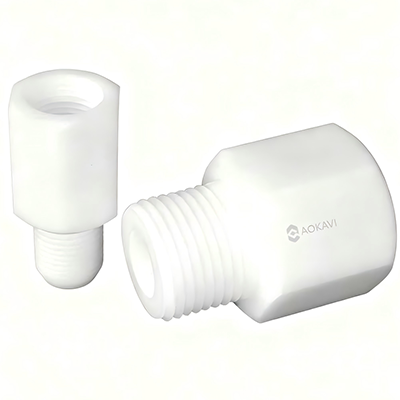

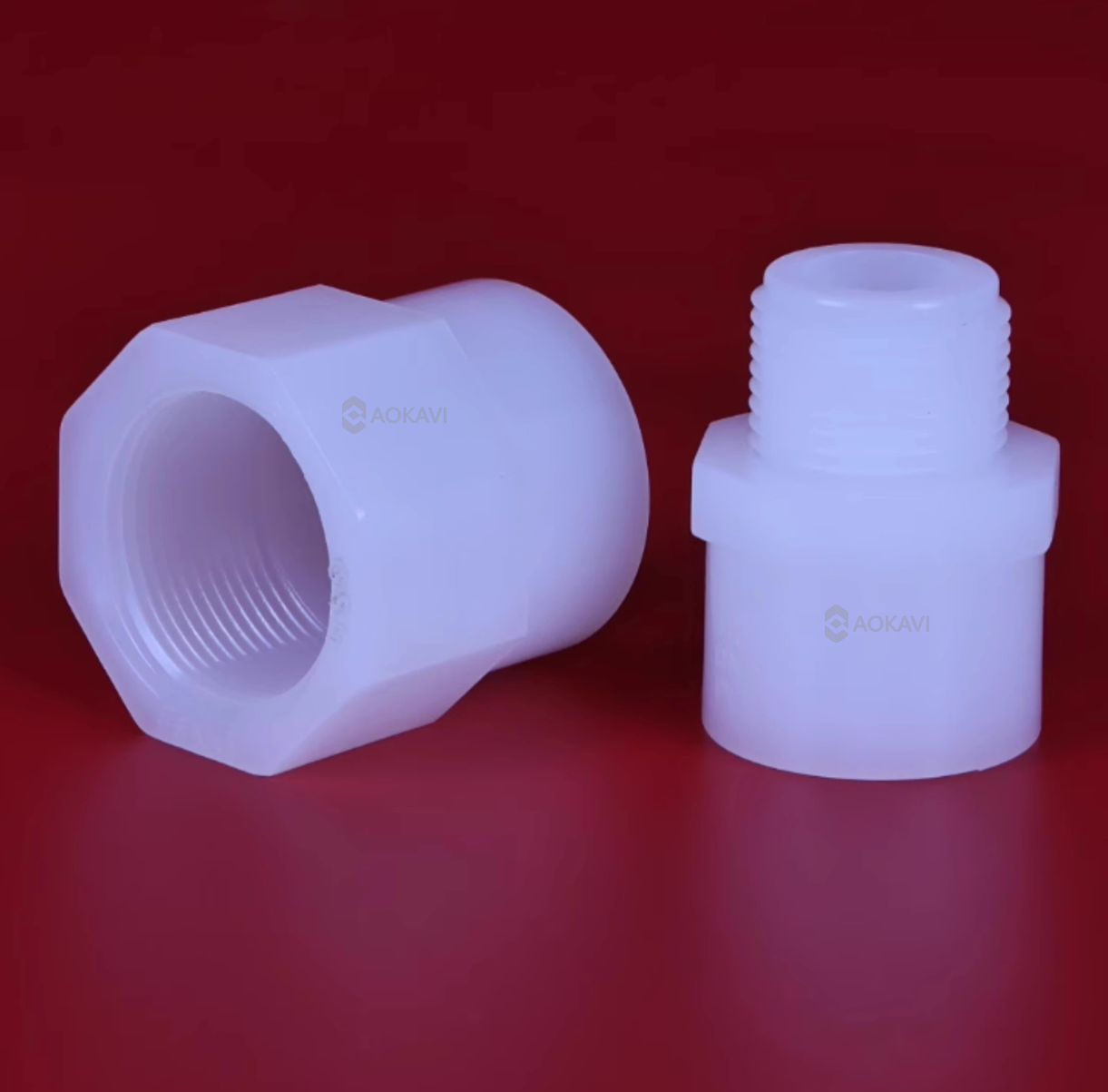

PTFE/PVDF/PFA: Como plásticos, sus características de fluencia (fluencia en frío) son clave. Bajo tensión sostenida (fuerza de sujeción de la rosca), sufren una deformación lenta. PFA tiene la mejor resistencia a la fluencia, PVDF le sigue, y PTFE requiere la mayor atención. Requiere gestión a través del diseño (por ejemplo, mayor espesor de pared, insertos metálicos) y mantenimiento regular.
Tabla Comparativa de Características del Material
Material | Características Principales | Rango de Temperatura | Ventajas Principales | Limitaciones Relativas |

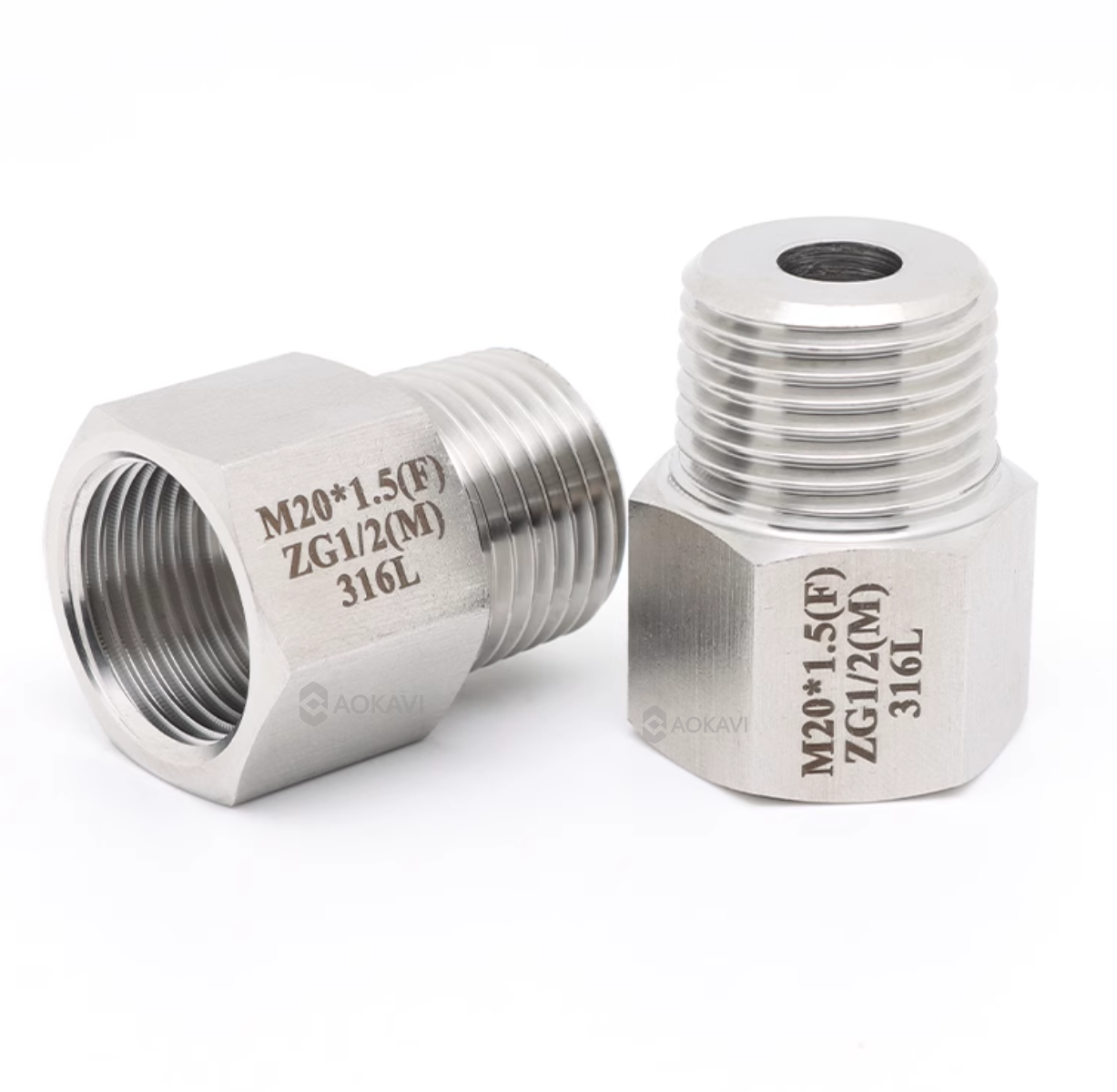

Acero Inoxidable 316 | Acero Inoxidable Austenítico General | -196°C ~ 800°C | Rendimiento equilibrado, rentable, ampliamente utilizado | Sensible al agrietamiento por corrosión bajo tensión por cloruros |
Acero Duplex 2205 | Microestructura Duplex | -50°C ~ 300°C | Resistencia, resistencia a la corrosión por cloruros muy superior al 316 | El rendimiento se degrada a altas temperaturas, más difícil de procesar |
Inconel 625 | Superaleación Base Níquel | -196°C ~ 980°C | Resistencia a la corrosión extremadamente fuerte, muy alta resistencia, excelente resistencia a la fluencia | Costo más alto |
PTFE | Polímero Totalmente Fluorado | -200°C ~ 260°C | Mejor inercia química, antiadherente, buen aislamiento | Menor resistencia mecánica, propenso a fluencia en frío, precio más alto |
PVDF | Polímero Parcialmente Fluorado | -40°C ~ 140°C | Mayor resistencia mecánica entre los fluoroplásticos, resistente al desgaste, menor costo | Resistencia a la temperatura e inercia química inferior a PTFE/PFA |
PFA | Perfluoropolímero | -200°C ~ 260°C | Inercia química similar al PTFE, mejor resistencia a la fluencia, altamente transparente | Costo más alto que PTFE y PVDF |
Escenarios de Aplicación
Acero Inoxidable 316: Circuitos de aceite de equipos generales, tuberías de agua/aire, equipos de procesamiento de alimentos y bebidas, tuberías y válvulas de instrumentos de baja presión.
Acero Duplex 2205: Plataformas marinas, buques químicos, líneas de lavado a alta presión en válvulas de bombas químicas, procesos que contienen iones de cloruro.
Inconel 625: Sistemas hidráulicos aeroespaciales, centrales eléctricas supercríticas, sistemas de muestreo de reactores de alta temperatura, puntos de inyección química fuertemente corrosivos.
PTFE/PVDF/PFA: Distribución de productos químicos ultra puros para semiconductores, sistemas de agua purificada de la industria farmacéutica, líneas de alimentación de solución de baños de galvanoplastia, instrumentos analíticos de procesos húmedos.
Consejos para la Selección de Material
Compatibilidad con el Medio Primero: Asegúrese de que el material resista la corrosión del medio; PTFE/PFA ofrecen el rango más amplio de resistencia a la corrosión.
Presión y Temperatura: Primera opción de alta presión materiales metálicos (316/2205/625); corrosión fuerte a temperatura media-baja elija plásticos; corrosión fuerte a alta temperatura debe elegir Inconel 625.
Norma de Roscado y Sello: Identifique el tipo de rosca (NPT/BSP, etc.) y el método de sellado (sello de rosca cónica/sello de junta) del sistema existente.
Costo y Vida Útil: Equilibre el presupuesto mientras cumple con los requisitos operativos. PVDF es una opción muy rentable para escenarios de corrosión fuerte.
Preguntas Frecuentes (FAQ)
P1: ¿Cuál es la diferencia entre las roscas NPT, BSPP y BSPT? ¿Cómo debo elegir?
R: NPT es la rosca de tubería cónica americana de 60 grados, que sella a través del engrane de la rosca. BSPT es la rosca de tubería cónica británica de 55 grados, que sella de manera similar a NPT. BSPP es la rosca de tubería paralela británica de 55 grados, el sellado depende de una arandela o O-ring en la cara final. La elección depende del estándar de interfaz de su equipo existente; no se pueden mezclar, de lo contrario ocurrirán fugas.
P2: ¿Pueden personalizar un adaptador con un extremo rosca NPT y el otro extremo rosca BSPP?
R: Sí. Este es un requisito de personalización no estándar muy común. Podemos fabricar con precisión adaptadores combinados para varios estándares de rosca.
P3: ¿Qué se debe tener en cuenta al instalar adaptadores de plástico (como PTFE) con respecto a las roscas?
R: ¡Evite el apriete excesivo durante la instalación! Use una llave de torque y siga el valor de torque recomendado. Debido a que el material plástico es relativamente blando, el torque excesivo puede "desgastar las roscas" o causar grietas por tensión en la raíz de la rosca, incluso partir el adaptador. Se recomienda aplicar un lubricante especial adecuado en las roscas.
P4: ¿Qué adaptador de material se recomienda para sistemas de aceite hidráulico de alta presión?
R: Acero Inoxidable 316 o Inconel 625 (para presión/temperatura extremadamente alta). Proporcionan una resistencia mecánica y confiabilidad de sellado muy altas, y tienen buena compatibilidad con aceites hidráulicos a base de mineral o ésteres sintéticos.
P5: ¿Cómo prevenir el "galling" (agarrotamiento de roscas) en adaptadores metálicos a altas temperaturas?
R: Los metales son propensos a la soldadura en frío debido a la transformación de fase gamma a altas temperaturas. Los métodos de prevención efectivos incluyen: 1) Usar compuesto antiagarrotante de alta temperatura (por ejemplo, que contenga níquel o cobre); 2) Seleccionar diferentes materiales para el emparejamiento (por ejemplo, acero inoxidable emparejado con aleación base níquel); 3) Operación estandarizada, apriete lento y torque controlado.
