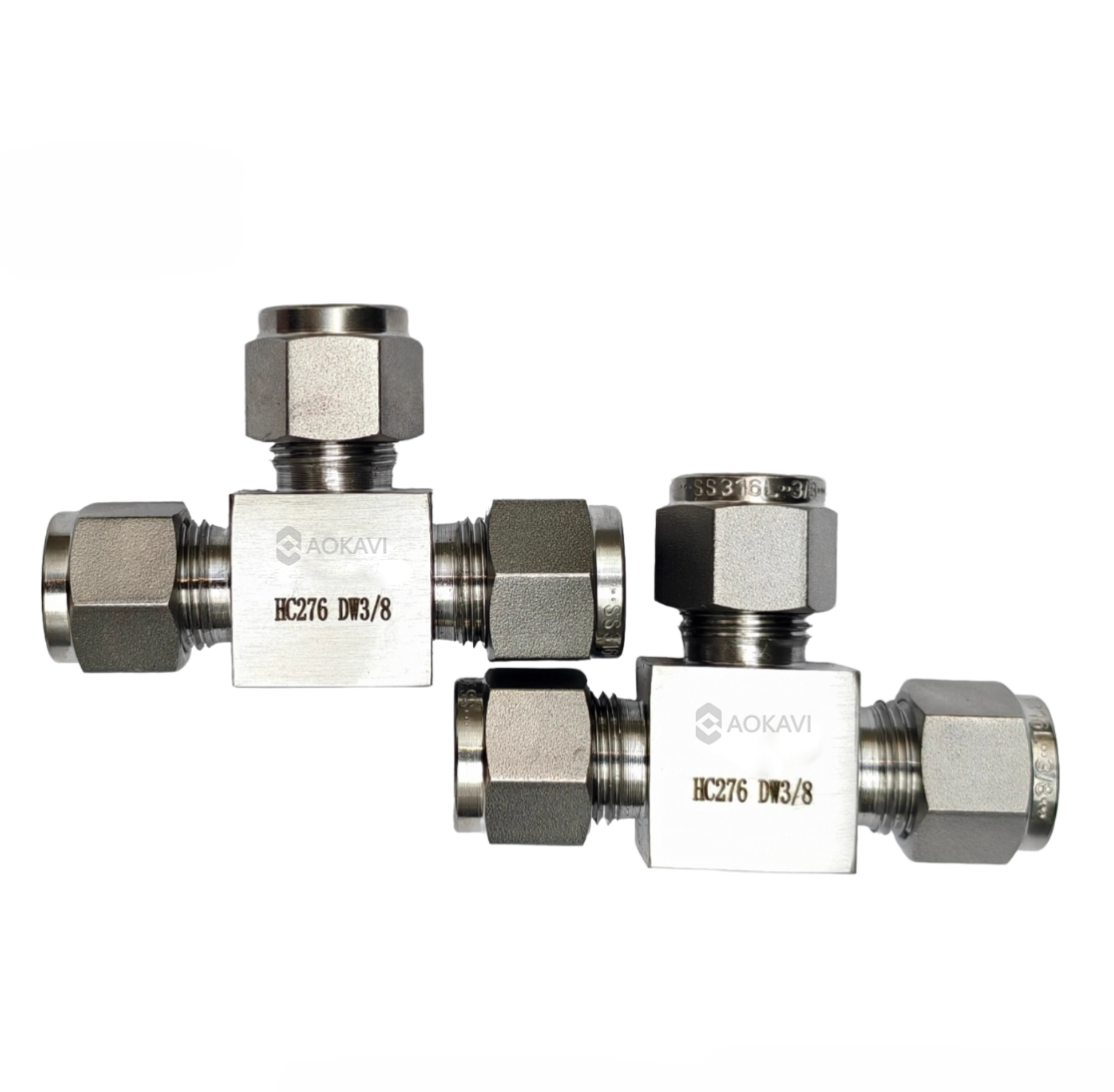

Descripción General del Producto
Los racores industriales en T y cruzados son componentes centrales de conexión en sistemas de tuberías para lograr la división y convergencia de fluidos. Proporcionan soluciones integrales de distribución de flujo multidireccional para seis materiales de alto rendimiento, satisfaciendo diversas necesidades de aplicación, desde ramificaciones simples hasta sistemas de redes de tuberías complejas.
Estructura del Producto y Ventajas
Características Estructurales Generales
Diseño de Optimización de Fluidos de Precisión: Todos los caminos de flujo internos de los racores multipuerto están optimizados utilizando dinámica de fluidos computacional, empleando estructuras de transición gradual para reducir significativamente la pérdida de presión y la generación de turbulencias, garantizando una uniformidad de distribución de flujo entre ramas dentro de ±5%.
Integridad Estructural Reforzada: Los racores metálicos utilizan nervaduras de refuerzo y diseños de espesor de pared constante; los racores poliméricos utilizan tecnología de moldeo integral, garantizando la confiabilidad estructural bajo fluctuaciones de presión y entornos de vibraciones mecánicas.
Configuración de Interfaz Multifunción: Proporciona modelos de diámetro igual y reductores, admite varios métodos de conexión (roscado, soldado, con férula, bridado), satisfaciendo diferentes necesidades de instalación.
Ventajas Únicas por Material

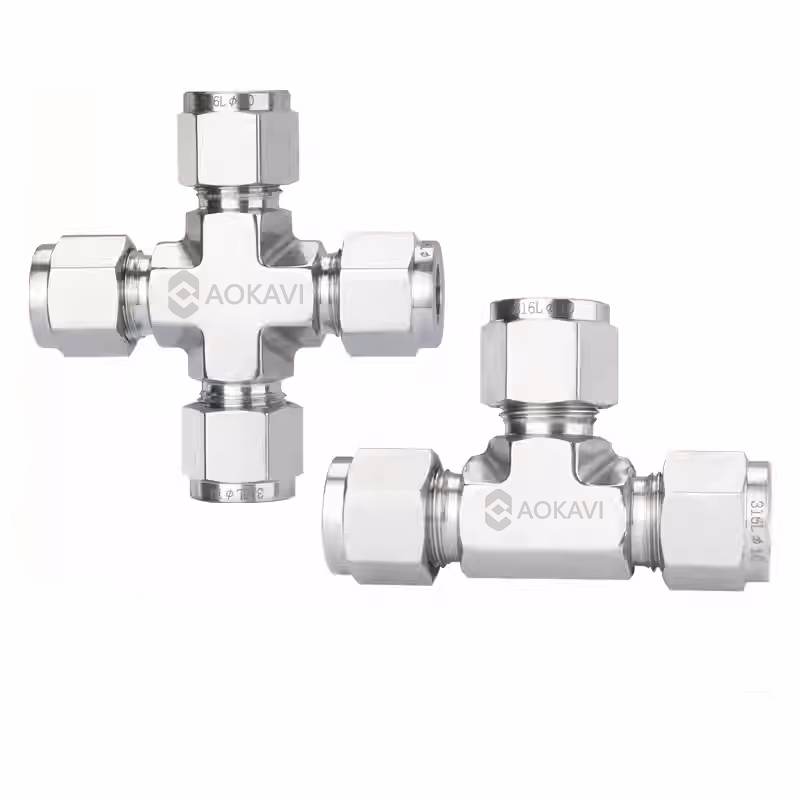

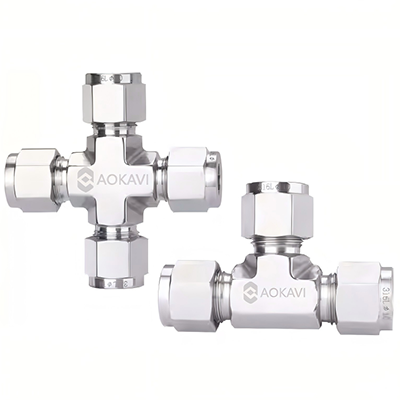

Racor Multipuerto de Acero Inoxidable 316
Fundido de precisión de una sola pieza, el diseño hexagonal estándar facilita la instalación con herramientas. Múltiples estructuras de sellado garantizan la confiabilidad del sellado bajo condiciones de trabajo complejas, con una presión de trabajo máxima de 6000 psig.
Racor Multipuerto de Acero Inoxidable Duplex 2205
Basado en una microestructura dúplex única, la resistencia mecánica es casi el doble que la del acero inoxidable 316. Capacidad de soporte de presión uniforme en todas las interfaces, especialmente adecuado para entornos de alta fluctuación de presión y vibración.
Racor Multipuerto de Inconel 625
Presenta una estructura optimizada para alta temperatura. Las transiciones en arco entre interfaces reducen la concentración de tensiones. El pulido espejo (Ra ≤ 0.6μm) garantiza el transporte sin contaminación de medios ultra puros.

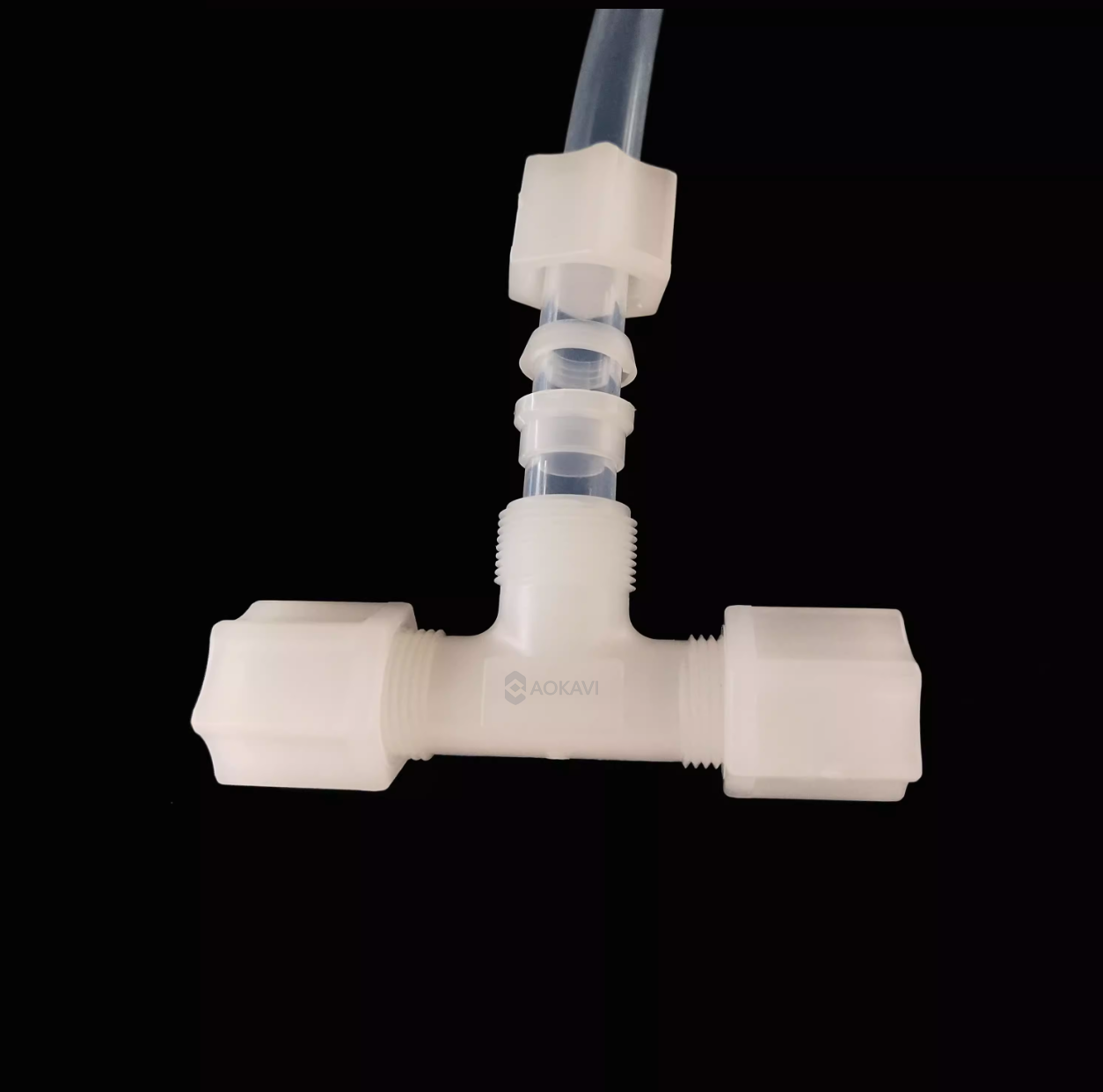

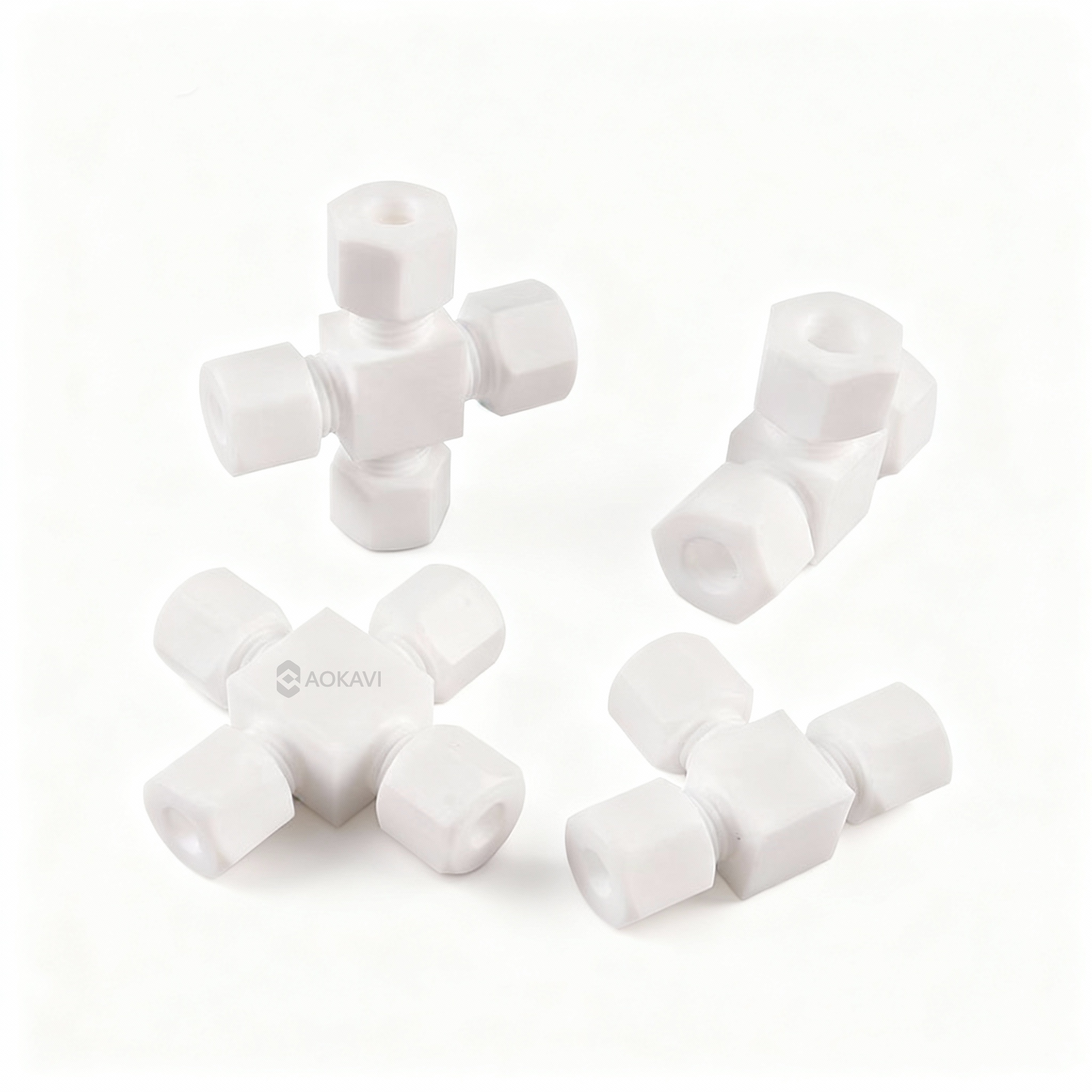

Racor Multipuerto Polimérico

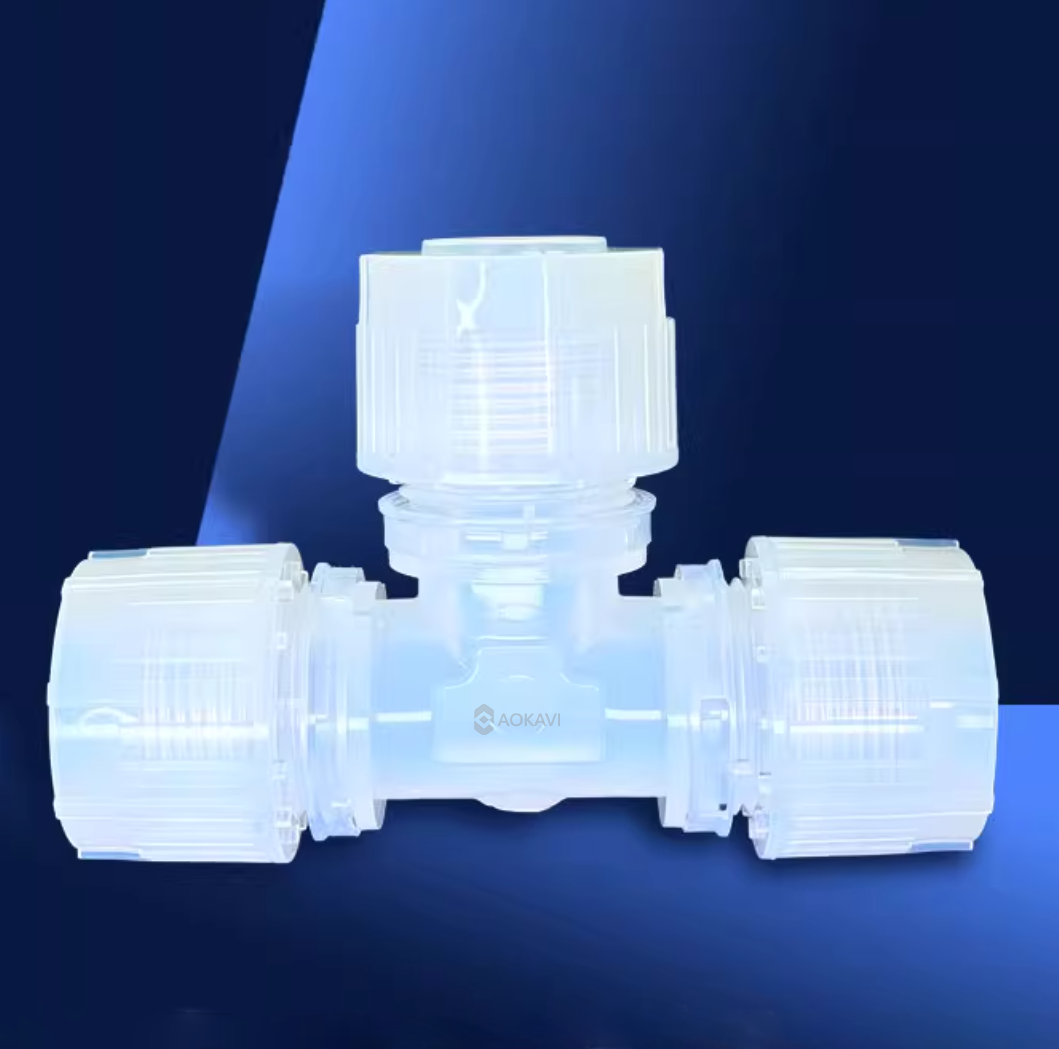

El PTFE utiliza moldeo por compresión para garantizar la precisión dimensional; el PVDF utiliza un diseño de nervadura de refuerzo para mejorar la rigidez; el PFA ofrece una versión de alta transparencia para facilitar la observación.
Tipo de Material | Características de la T | Características de la Cruz | Ventajas Comunes | Rango de Presión |
Acero Inoxidable 316 | Diseño Igual/Reductor | División Simétrica | Rendimiento Equilibrado | Vacío a 6000 psig |
Acero Duplex 2205 | Pared Reforzada | Diseño de Fuerza Igual | Alta Resistencia, Resistente a la Corrosión | Vacío a 9000 psig |
Inconel 625 | Transición Gradual | Diseño de Interfaz en Arco | Estabilidad a Temperatura Extrema | Vacío a 10000 psig |
PTFE | Moldeado por Compresión | Estructura Integral | Mejor Inercia Química | Vacío a 150 psig |
PVDF | Diseño con Nervadura | Estructura Compacta | Buena Resistencia Mecánica | Vacío a 250 psig |
PFA | Interfaz de Alta Precisión | Diseño Transparente | Ultra Alta Pureza | Vacío a 200 psig |
Especificaciones Básicas
Tipos de Roscas y Rangos de Tamaño
Estándares de Roscas Generales:
Roscas NPT (Cónica Americana): 1/8" ~ 2"
Roscas BSPP (Paralela Británica): 1/8" ~ 2"
Roscas BSPT (Cónica Británica): 1/8" ~ 2"
Roscas Métricas: M10×1 ~ M60×2
Estándares Cumplidos: DIN 2353, ISO 8434-1, ASME B16.11
Rangos de Tamaño por Material:
Acero Inoxidable 316: 1/8" ~ 2" (T, Cruz)
Acero Duplex 2205: 1/8" ~ 1-1/2" (T, Cruz)
Inconel 625: 1/8" ~ 1" (T, Cruz)
PTFE: 1/8" ~ 1" (T), 1/8" ~ 1" (Cruz)
PVDF: 1/8" ~ 2" (T), 1/8" ~ 2" (Cruz)
PFA: 1/8" ~ 1" (T), 1/8" ~ 1" (Cruz)
Tabla de Detalles de Especificaciones
Parámetro de Especificación | Acero Inoxidable 316 | Acero Duplex 2205 | Inconel 625 | PTFE | PVDF | PFA |
Tamaño del Orificio de la T | 1/8" ~ 2" | 1/8" ~ 1-1/2" | 1/8" ~ 1" | 1/8" ~ 1" | 1/8" ~ 2" | 1/8" ~ 1" |
Tamaño del Orificio de la Cruz | 1/8" ~ 2" | 1/8" ~ 1-1/2" | 1/8" ~ 1" | 1/8" ~ 1" | 1/8" ~ 2" | 1/8" ~ 1" |
Rango Reductor | 1/4×1/8 ~ 2×1 | 1/4×1/8 ~ 1-1/2×3/4 | 1/4×1/8 ~ 1×3/4 | 1/4×1/8 ~ 1×3/4 | 1/4×1/8 ~ 2×1 | 1/4×1/8 ~ 1×3/4 |
Rendimiento Central
Rendimiento Mecánico y de Fluidos
Racor Multipuerto de Acero Inoxidable 316: Resistencia a la tracción ≥515 MPa, Uniformidad de soporte de presión entre interfaces >90%, Coeficiente de resistencia de fluido ≤0.35, Pérdida de presión <8%.
Racor Multipuerto de Acero Duplex 2205: Resistencia a la tracción 620-880 MPa, Presión de reventón ≥4 veces la presión nominal, Excelente resistencia a la fatiga por pulsaciones.
Racor Multipuerto de Inconel 625: Mantiene el 75% de la resistencia a temperatura ambiente a 800°C, Temperatura de resistencia a la oxidación hasta 980°C, Liberación de partículas <5 partículas/L para aplicaciones ultra puras.
Racor Multipuerto Polimérico:
PTFE: Resistencia a la tracción 28-35 MPa, Excelente estabilidad química.
PVDF: Resistencia a la tracción 45-55 MPa, Buena rigidez.
PFA: Resistencia a la tracción 28-32 MPa, Alta transparencia.
Clasificaciones de Temperatura y Presión
Material | Rango de Temperatura | Presión Máx. T | Presión Máx. Cruz | Precisión de Distribución de Flujo |
Acero Inoxidable 316 | -20°C ~ 400°C | 6000 psig | 6000 psig | ±5% |
Acero Duplex 2205 | -20°C ~ 300°C | 9000 psig | 9000 psig | ±4% |
Inconel 625 | -196°C ~ 980°C | 10000 psig | 10000 psig | ±3% |
PTFE | -200°C ~ 200°C | 150 psig | 150 psig | ±8% |
PVDF | -40°C ~ 140°C | 250 psig | 250 psig | ±6% |
PFA | -196°C ~ 190°C | 200 psig | 200 psig | ±7% |
Rendimiento a Fluencia a Alta Temperatura
El Racor Multipuerto de Inconel 625 tiene un rendimiento excepcional a altas temperaturas. Bajo 700°C y 25 MPa de tensión, la deformación por fluencia después de 10,000 horas es <0.15%, con una coordinación de deformación de interfaz >95%.
El Racor Multipuerto de Acero Inoxidable 316 tiene un rendimiento a fluencia aceptable por debajo de 400°C; por encima de 500°C, se recomienda diseño reforzado o reducir la presión de trabajo.
El Racor Multipuerto de Acero Duplex 2205 tiene buena resistencia a la fluencia por debajo de 300°C, con la estructura dúplex proporcionando una estabilidad dimensional estable a alta temperatura.
Entre los Racores Multipuerto Poliméricos, el PFA tiene la mejor resistencia a la fluencia (tasa de deformación <1.2% a 100°C durante 1000 horas), el PTFE requiere compensación por refuerzo estructural y el PVDF tiene la mejor rigidez.
Características del Material
Parámetro Característica | Acero Inoxidable 316 | Acero Duplex 2205 | Inconel 625 | PTFE | PVDF | PFA |
Composición Principal | Cr16-18, Ni10-14 | Cr22-23, Ni4.5-6.5 | Ni≥58, Cr20-23 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Densidad (g/cm³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Coef. Exp. Térmica (10⁻⁶/K) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Conductividad Térmica (W/m·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Escenarios de Aplicación
Racor Multipuerto de Acero Inoxidable 316: Sistemas generales de distribución de fluidos industriales, redes de tuberías de aire comprimido, sistemas de agua de refrigeración, división multidireccional en circuitos hidráulicos, distribución y convergencia de medios en equipos de procesos químicos.
Racor Multipuerto de Acero Duplex 2205: Sistemas de tratamiento de agua de mar, oleoductos y gasoductos, sistemas de distribución química, equipos de tratamiento de gases de combustión, especialmente adecuado para entornos con alto contenido de cloruros.
Racor Multipuerto de Inconel 625: Sistemas de combustible de motores de avión, circuitos de alta temperatura en energía nuclear, sistemas de reacción química a alta temperatura, tuberías críticas en plataformas mar adentro.
Racor Multipuerto Polimérico:
PTFE: Sistemas de distribución de ácidos/alcalis fuertes, procesos de grabado húmedo en semiconductores.
PVDF: Sistemas de agua ultra pura, redes de agua purificada en la industria farmacéutica.
PFA: Distribución de productos químicos ultra puros para semiconductores, sistemas de procesos biofarmacéuticos.
Consejos para la Selección de Material
Factores Clave de Selección
Características del Medio: Composición química, Corrosividad, Requisitos de pureza
Parámetros Operativos: Rango de temperatura, Clasificación de presión, Requisitos de distribución de flujo
Condiciones Ambientales: Situación de vibración, Riesgo de corrosión externa
Requisitos de Cumplimiento: Certificaciones de la industria, Trazabilidad del material
Factores Económicos: Inversión inicial, Costos de mantenimiento, Vida útil
Guía de Selección
Escenario de Aplicación | Elección Primaria T | Elección Primaria Cruz | Consideración Clave |
Industria General | Acero Inox. 316 | Acero Inox. 316 | Rentabilidad |
Alto Contenido de Cloruros | Acero Duplex 2205 | Acero Duplex 2205 | Resistencia a la Corrosión por Picaduras |
Alta Temp. >500°C | Inconel 625 | Inconel 625 | Resistencia a la Fluencia |
Medios Muy Corrosivos | PTFE/PFA | PTFE/PFA | Inercia Química |
Pureza Ultra Alta | PFA | PFA | Calidad Superficial |
Sensible al Costo | PVDF | PVDF | Inversión Inicial |
Preguntas Frecuentes (FAQ)
P1: ¿Cuáles son las principales diferencias entre los racores en T y cruzados en términos de distribución de flujo?
R: Los racores en T dividen un flujo en dos o convergen dos flujos en uno, con una estructura relativamente simple; Los racores cruzados permiten una distribución y convergencia multidireccional más compleja, requiriendo un diseño de equilibrio de flujo más alto. El diseño del camino de flujo de los racores cruzados es más complejo, exigiendo una mayor uniformidad de flujo entre ramas.
P2: ¿Cómo se asegura el equilibrio de flujo entre las ramas de los racores multipuerto?
R: Utilizamos un diseño optimizado con dinámica de fluidos computacional, asegurando el equilibrio de flujo mediante: 1) Control preciso de las dimensiones del camino de flujo; 2) Estructuras de transición gradual para reducir la turbulencia; 3) Principio de diseño de caída de presión igual; 4) Para aplicaciones extremadamente exigentes, se pueden proporcionar modelos con funciones de ajuste.
P3: ¿Cómo se asegura la confiabilidad de los racores multipuerto en entornos con vibraciones?
R: Empleamos múltiples medidas antivibratorias: 1) Diseño estructural optimizado para reducir la concentración de tensiones; 2) Estructura reforzada para racores metálicos; 3) Dispositivos de bloqueo antiaflojamiento; 4) Anillos de refuerzo metálicos para racores poliméricos; 5) Diseño de sellado múltiple para todas las interfaces.
P4: ¿Cómo desarrollar un plan de mantenimiento para racores multipuerto?
R: Recomendaciones: 1) Inspección regular del estado del sellado y corrosión para racores metálicos; 2) Vuelva a apretar los racores poliméricos después de 500 horas de operación, luego inspeccione cada 3000 horas; 3) Inspección integral cada 6 meses en entornos corrosivos; 4) Establecer un plan de mantenimiento predictivo basado en condiciones.
