Descripción General del Producto
Los conectores de pasadizo rectos industriales son conectores de sellado diseñados específicamente para que los sistemas de tuberías atraviesen barreras como mamparos y paredes. Proporcionan soluciones de sellado confiables para seis materiales de alto rendimiento, garantizando una transferencia de fluido segura y sin fugas entre espacios aislados.
Estructura del Producto y Ventajas

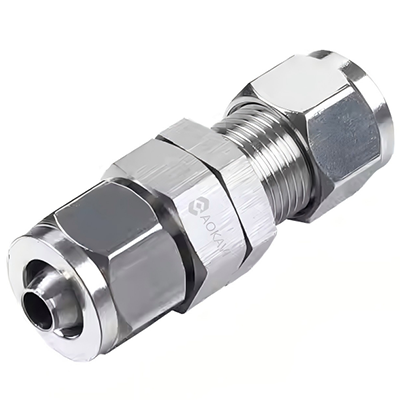

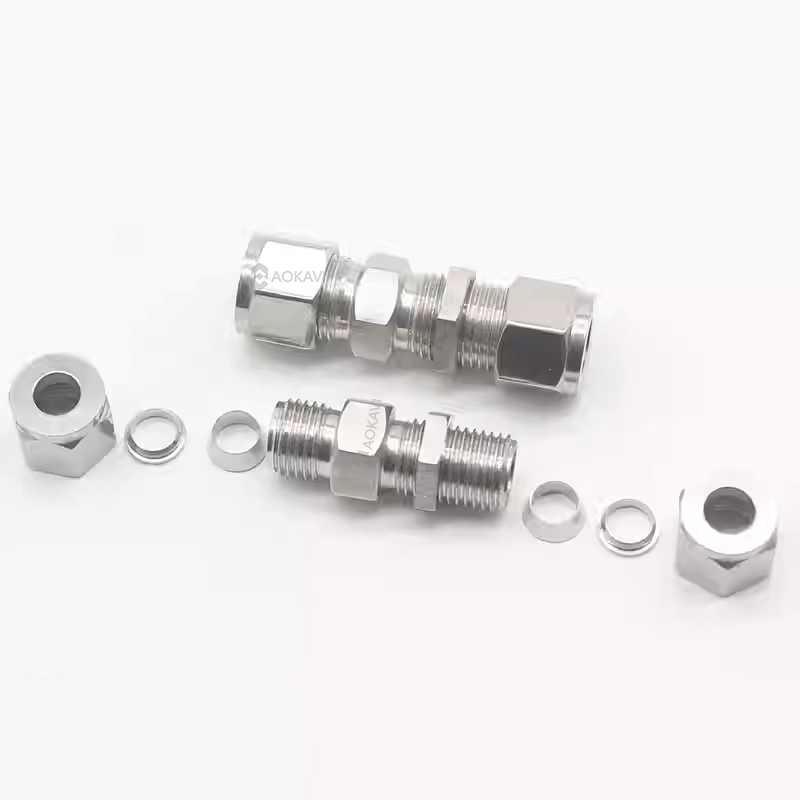

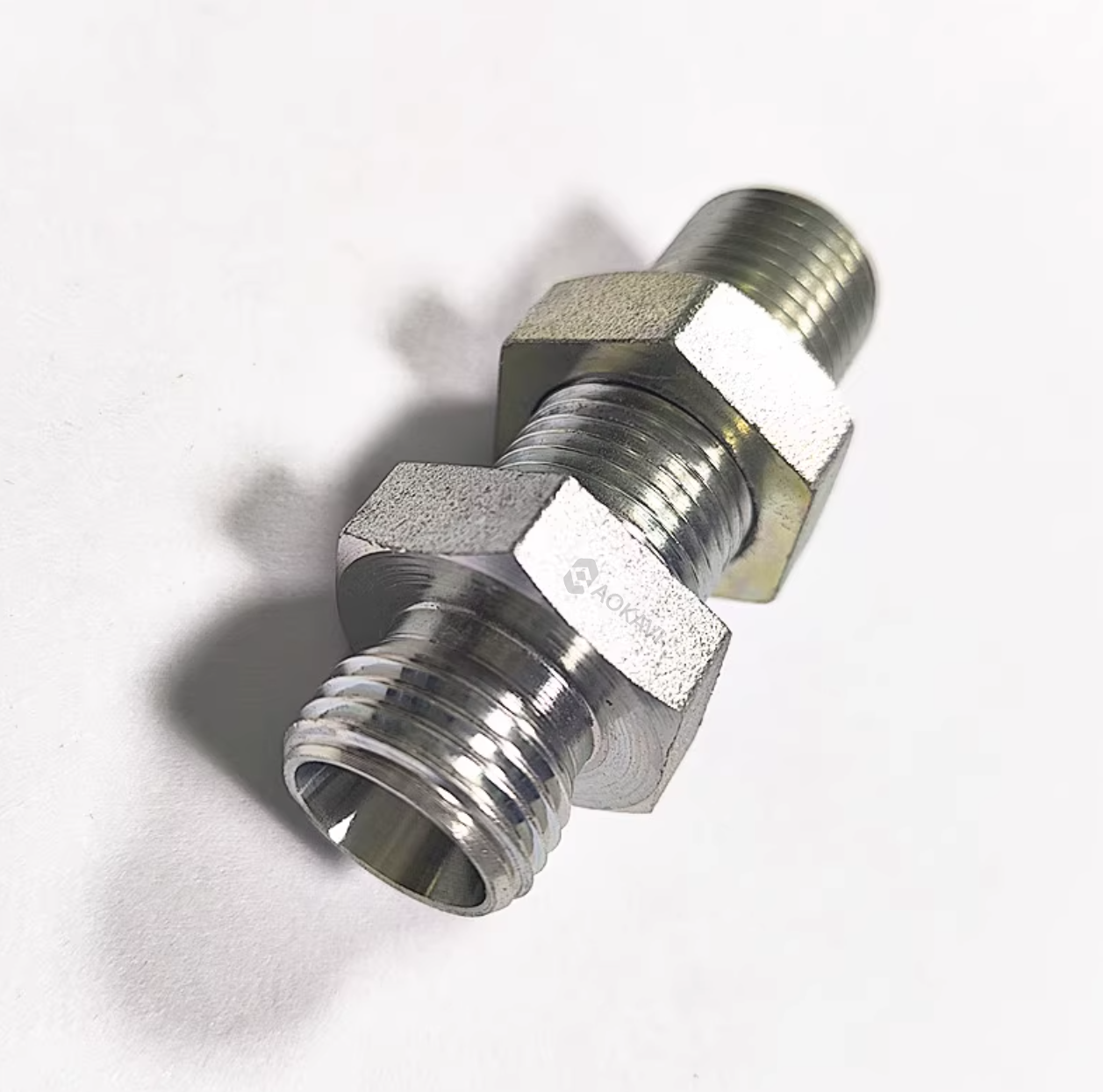

Conector de Pasadizo Recto de Acero Inoxidable 316
Mecanizado con precisión en acero inoxidable 316, presenta un diseño de sellado especial para garantizar la fiabilidad en el punto de penetración de la pared. Una estructura de doble sellado (sello del cuerpo y sello del mamparo separados) mantiene un sellado excelente incluso cuando las presiones a ambos lados se igualan, con una presión máxima de trabajo de 8000 psi.
Conector de Pasadizo Recto de Acero Dúplex 2205
Basado en una microestructura dúplex única (acero inoxidable ferrítico-austentítico), su resistencia mecánica es casi el doble que la del acero inoxidable 316. Incorpora un diseño de fijación al mamparo reforzado con una estructura antirrotación, asegurando una posición fija después de la instalación, lo que lo hace particularmente adecuado para entornos de alta vibración.
Conector de Pasadizo Recto de Inconel 625
Presenta un diseño optimizado para altas temperaturas. La composición de la aleación incluye Ni ≥58%, Cr 20-23%, Mo 9%. El pulido espejo (Ra ≤ 0.4μm) cumple con los requisitos de aplicaciones de ultra alta pureza. Una estructura especial de compensación térmica garantiza la integridad del sellado durante cambios drásticos de temperatura.

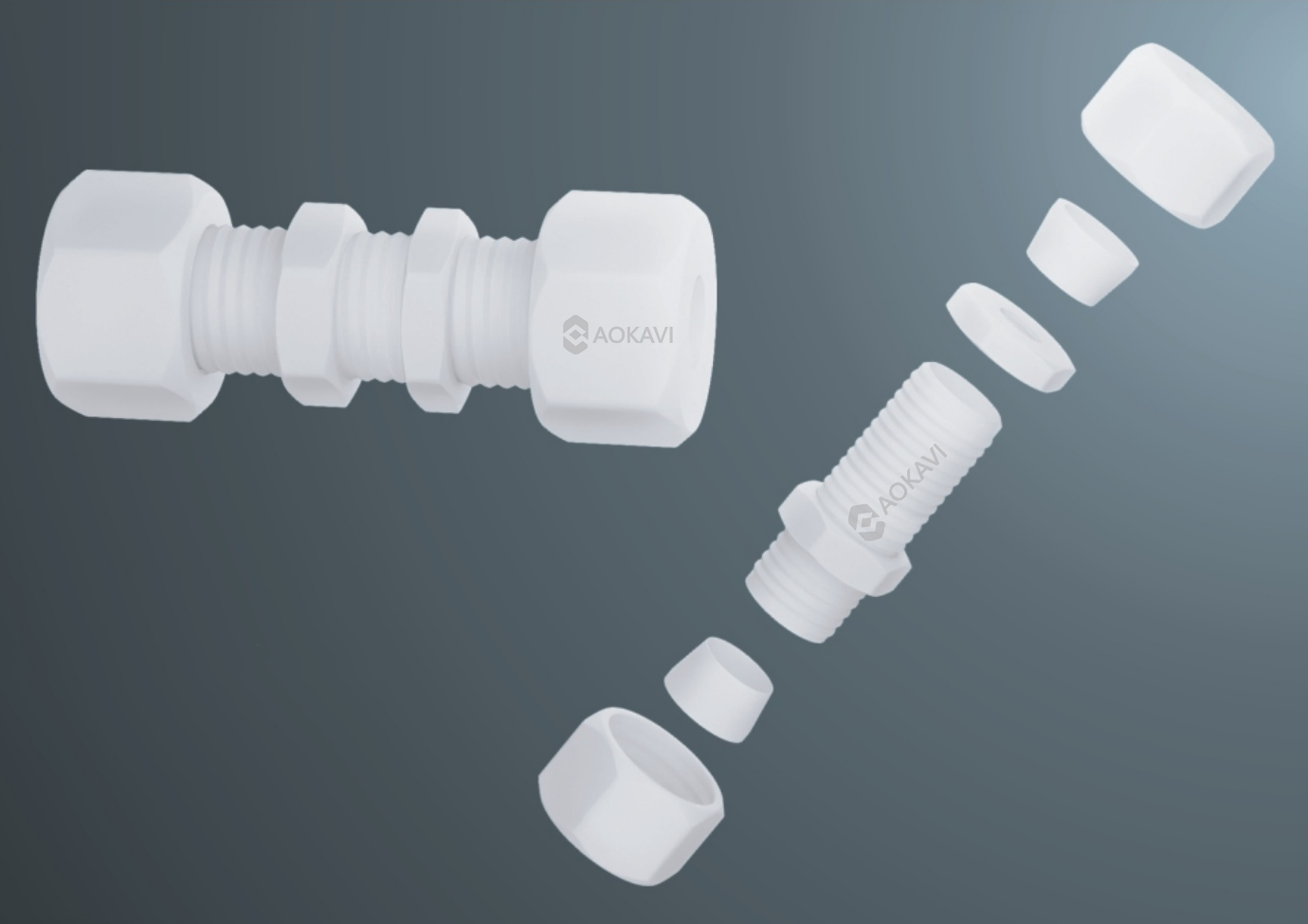

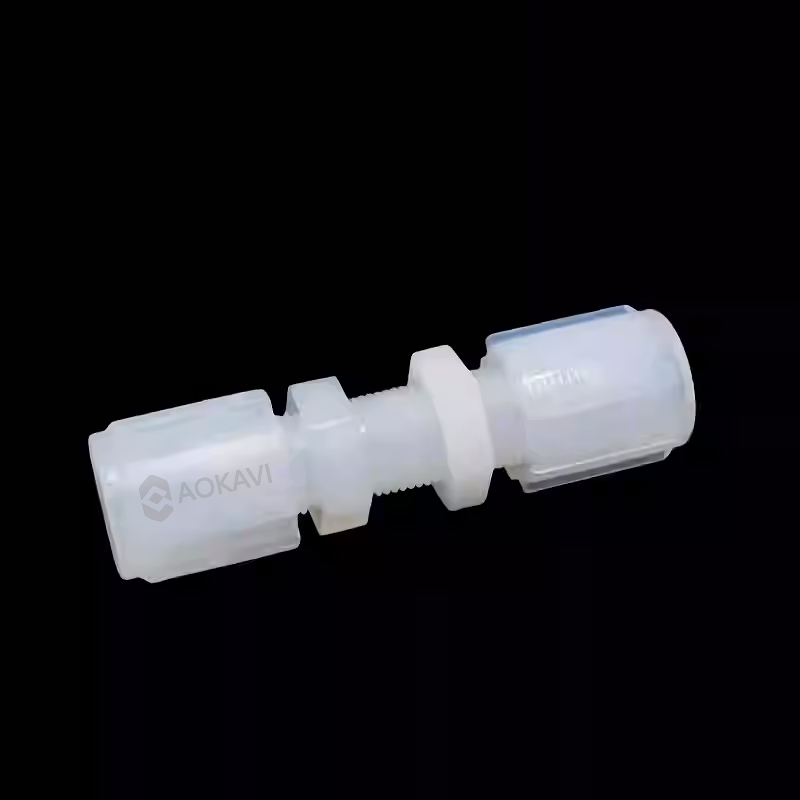

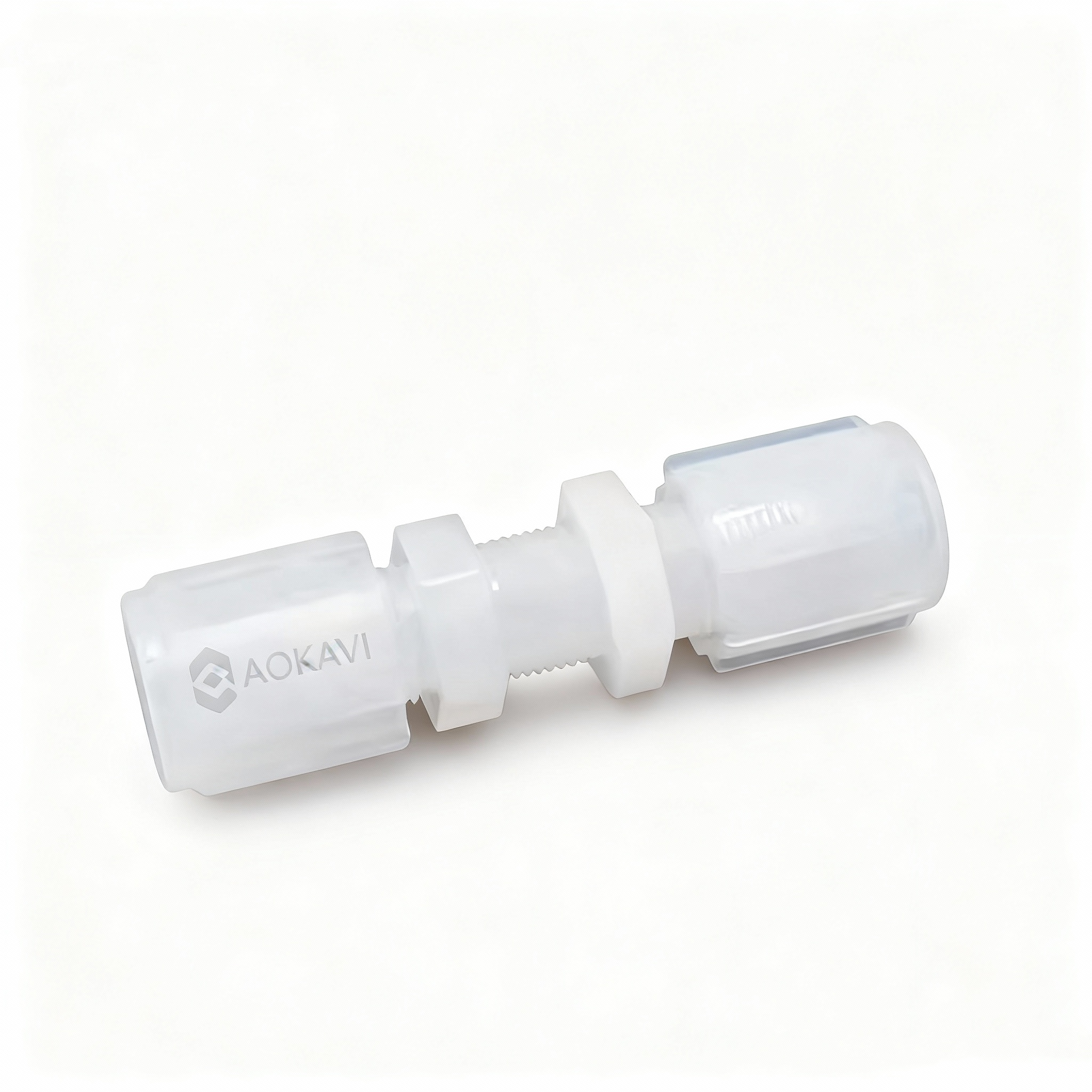

Conector de Pasadizo Recto de Polímero
PTFE utiliza moldeo por compresión para la consistencia dimensional y la inercia química; PVDF utiliza un diseño de estructura reforzada para mejorar la resistencia mecánica y la resistencia a la fluencia; PFA ofrece una versión de alta transparencia para facilitar la observación del estado del fluido.
Tabla: Comparación de Estructura y Ventajas de Conectores de Pasadizo Rectos por Material
Tipo de Material | Método de Sellado | Fijación al Mamparo | Ventajas Principales | Rango de Presión Aplicable |
Acero Inox 316 | Doble Sellado | Bloqueo por Rosca | Rendimiento Equilibrado | Vacío a 8000 psi |
Acero Dúplex 2205 | Sellado Metal-Metal | Diseño Antirrotación | Alta Resistencia, Resistencia a Corrosión | Vacío a 9000 psi |
Inconel 625 | Sellado Alta Temp. | Compensación Térmica | Estabilidad a Temp. Extremas | Vacío a 10000 psi |
PTFE | Sellado Junta | Encaje a Presión | Mejor Inercia Química | Vacío a 150 psi |
PVDF | Sellado O-Ring | Fijación Roscada | Buena Resistencia Mecánica | Vacío a 250 psi |
PFA | Sellado Integrado | Instalación Rápida | Ultra Alta Pureza | Vacío a 200 psi |
Especificaciones Básicas
Tipos de Roscas y Rangos de Tamaños
Conector de Pasadizo Recto de Acero Inoxidable 316:
Tipos de Roscas: NPT, BSPP, BSPT, Roscas Métricas
Rango de Tamaños: 1/4" ~ 1-1/2"
Espesor Máx. Mamparo: Hasta 0.5 pulgadas
Normas: DIN, ISO, ASME
Conector de Pasadizo Recto de Acero Dúplex 2205:
Tipos de Roscas: NPT, BSPP
Rango de Tamaños: 1/4" ~ 1"
Espesor Máx. Mamparo: Hasta 0.44 pulgadas
Conector de Pasadizo Recto de Inconel 625:
Tipos de Roscas: NPT, BSPT
Rango de Tamaños: 1/4" ~ 3/4"
Espesor Máx. Mamparo: Hasta 0.5 pulgadas
Conector de Pasadizo Recto de Polímero:
PTFE: Rosca G (1/8" ~ 1")
PVDF: Rosca G (1/4" ~ 1")
PFA: Rosca G (1/8" ~ 3/4")
Tabla de Detalles de Especificaciones
Tabla: Detalles de Especificaciones del Conector de Pasadizo Recto
Parámetro Especificación | Acero Inox 316 | Acero Dúplex 2205 | Inconel 625 | PTFE | PVDF | PFA |
Rango Diámetro Interno | 1/4" ~ 1-1/2" | 1/4" ~ 1" | 1/4" ~ 3/4" | 1/8" ~ 1" | 1/4" ~ 1" | 1/8" ~ 3/4" |
Tipos de Roscas | NPT, BSPP, BSPT | NPT, BSPP | NPT, BSPT | Rosca G | Rosca G | Rosca G |
Espesor Mamparo | Máx 0.5 pg | Máx 0.44 pg | Máx 0.5 pg | Máx 0.4 pg | Máx 0.4 pg | Máx 0.35 pg |
Diámetro Agujero Panel | 19/32" ~ 29/32" | 19/32" ~ 29/32" | 19/32" ~ 29/32" | Personalizado | Personalizado | Personalizado |
Rendimiento Central
Propiedades Mecánicas y Características de Sellado
Conector de Pasadizo Recto de Acero Inoxidable 316: Resistencia a la tracción ≥515 MPa, Presión de sellado en mamparo hasta 8000 psi, Soporta diferencial de presión de ±1000 psi a través del mamparo, Temperatura de aplicación -20°C a 400°C.
Conector de Pasadizo Recto de Acero Dúplex 2205: Resistencia a la tracción 620-880 MPa, Límite elástico ≥450 MPa, Excelente resistencia a la fatiga, especialmente adecuado para instalación en mamparos en entornos con vibraciones.
Conector de Pasadizo Recto de Inconel 625: Buena retención de resistencia a alta temperatura (mantiene 70% de resistencia a temperatura ambiente a 800°C), Temperatura de resistencia a la oxidación hasta 980°C, Liberación de partículas <5 partículas/L para aplicaciones de ultra pureza.
Conector de Pasadizo Recto de Polímero:
PTFE: Resistencia a la tracción 28-35 MPa, Bajo coeficiente de fricción, Excelente estabilidad química.
PVDF: Resistencia a la tracción 45-55 MPa, Buena rigidez, Buena resistencia a la fluencia.
PFA: Resistencia a la tracción 28-32 MPa, Alta transparencia, Adecuado para aplicaciones de ultra pureza.
Valores Nominales de Presión y Temperatura
Tabla: Valores Nominales de Presión y Temperatura para Conectores de Pasadizo Rectos
Material | Rango de Temperatura | Presión Máx. de Trabajo | Rendimiento de Sellado | Compatibilidad con Mamparo |
Acero Inox 316 | -20°C ~ 400°C | 8000 psi | Fuga Cero | Metal, Materiales Compuestos |
Acero Dúplex 2205 | -20°C ~ 300°C | 9000 psi | Fuga Cero | Metal, Materiales Compuestos |
Inconel 625 | -196°C ~ 980°C | 10000 psi | Fuga Cero | Metal, Materiales Compuestos |
PTFE | -200°C ~ 200°C | 150 psi | <1×10⁻⁹ mbar·L/s | Varios Materiales |
PVDF | -40°C ~ 140°C | 250 psi | <1×10⁻⁹ mbar·L/s | Varios Materiales |
PFA | -196°C ~ 190°C | 200 psi | <1×10⁻⁹ mbar·L/s | Varios Materiales |
Fluencia a Alta Temperatura
El Conector de Pasadizo Recto de Inconel 625 exhibe una resistencia excepcional a la fluencia a altas temperaturas. Bajo condiciones de 700°C y 30 MPa de tensión, la deformación por fluencia después de 10,000 horas es <0.1%, con una tasa de deformación de la superficie de sellado en el punto de penetración de <0.05%.
El Conector de Pasadizo Recto de Acero Inoxidable 316 tiene un rendimiento de fluencia aceptable por debajo de 400°C, pero por encima de 500°C, se recomienda reducir la presión de trabajo o usar un diseño reforzado para garantizar la confiabilidad a largo plazo del sellado del mamparo.
El Conector de Pasadizo Recto de Acero Dúplex 2205 ofrece buena resistencia a la fluencia por debajo de 300°C, con la estructura dúplex proporcionando una estabilidad dimensional más estable a altas temperaturas, adecuado para entornos corrosivos de temperatura moderada.
Entre los Conectores de Pasadizo Recto de Polímero, el PVDF tiene la mejor resistencia a la fluencia (tasa de deformación <1.0% bajo carga a 80°C durante 1000 horas); le sigue el PFA; el PTFE tiene características de fluencia relativamente peores y requiere un diseño de estructura reforzada.
Características del Material
Parámetro Característica | Acero Inox 316 | Acero Dúplex 2205 | Inconel 625 | PTFE | PVDF | PFA |
Composición Principal | Cr16-18, Ni10-14, Mo2-3 | Cr22-23, Ni4.5-6.5, Mo2.5-3.5 | Ni≥58, Cr20-23, Mo9 | C₂F₄ | C₂H₂F₂ | CF₂-CF(OC₃F₇) |
Densidad (g/cm³) | 7.99 | 7.80 | 8.44 | 2.15-2.20 | 1.77-1.79 | 2.12-2.17 |
Coef. Exp. Térmica (10⁻⁶/K) | 16.0 | 13.5 | 12.8 | 120 | 130 | 125 |
Conductividad Térmica (W/m·K) | 15.0 | 17.0 | 9.8 | 0.25 | 0.19 | 0.25 |
Resistencia Corrosión | Buena | Excelente | Sobresaliente | La Mejor | Muy Buena | Excelente |
Escenarios de Aplicación
Conector de Pasadizo Recto de Acero Inoxidable 316: Sellado de mamparos en equipos industriales generales, penetraciones de pared en sistemas de aire comprimido, penetración de mamparos en sistemas de agua de refrigeración, penetración en compartimentos de aislamiento de sistemas hidráulicos. Temperatura aplicable -20°C a 400°C.
Conector de Pasadizo Recto de Acero Dúplex 2205: Penetración de mamparos en plataformas mar adentro, sellado de mamparos en equipos de desalinización de agua de mar, penetración de paredes en tanques de almacenamiento químico, penetración en cámaras de aislamiento de unidades de tratamiento de gases de combustión. Especialmente adecuado para entornos con alto contenido de cloruros.
Conector de Pasadizo Recto de Inconel 625: Penetración de mamparos en compartimentos de motores de aviones, penetración en contenciones de sistemas de energía nuclear, penetración de paredes en reactores químicos de alta temperatura, sellado de mamparos en tuberías críticas en plataformas mar adentro.
Conector de Pasadizo Recto de Polímero:
PTFE: Sellado de paredes en equipos de ácidos/álcalis fuertes, aislamiento en equipos de grabado húmedo de semiconductores, penetración en tuberías de químicos de alta pureza.
PVDF: Sellado de mamparos en sistemas de agua ultrapura, penetración en aisladores de la industria farmacéutica, penetración de paredes en sistemas de distribución de productos químicos fotovoltaicos.
PFA: Penetración de paredes en distribución de químicos de ultra alta pureza para semiconductores, penetración en aisladores biofarmacéuticos, transferencia visual de medios corrosivos a través de paredes.
Consejos para la Selección de Material
Factores Clave de Selección
Características del Medio: Corrosividad química, Temperatura, Presión, Requisitos de pureza
Condiciones Ambientales: Temperatura ambiente, Corrosividad, Vibración, Limitaciones de espacio
Material del Mamparo: Material, Espesor, Propiedades de resistencia
Requisitos de Sellado: Clase de estanqueidad, Requisitos de tasa de fuga, Diferencial de presión
Requisitos de Cumplimiento: Certificaciones de la industria, Trazabilidad del material, Estándares de acabado superficial
Factores Económicos: Inversión inicial, Costo de mantenimiento, Vida útil esperada
Guía de Selección
Escenario de Aplicación | Material Principal | Material Alternativo | Consideración Clave |
Penetración Industrial General | Acero Inox 316 | PVDF | Rentabilidad, Amplia aplicabilidad |
Ambiente Alto en Cloruros | Acero Dúplex 2205 | Inconel 625 | Resistencia Picadura & Corrosión bajo Tensión |
Penetración Alta Temp. >500°C | Inconel 625 | - | Resistencia Oxidación & Fluencia |
Penetración Medios Muy Corrosivos | PTFE/PFA | Inconel 625 | Inercia Química, Pureza |
Penetración Sistema Ultra Puro | PFA | Acero Inox (EP) | Control Partículas, Calidad Superficie |
Aplicación Penetración Sensible Costo | PVDF | Acero Inox 316 | Inversión Inicial, Costo Ciclo Vida |
Preguntas Frecuentes (FAQ)
P1: ¿Cómo se garantiza la fiabilidad de los conectores de mamparo en entornos con vibraciones?
R: Empleamos múltiples medidas antivibratorias: 1) Los conectores metálicos usan dispositivos de bloqueo antiaflojamiento; 2) Equipados con arandelas antivibratorias; 3) Los conectores de polímero están equipados con anillos de refuerzo metálicos; 4) Todas las interfaces utilizan un diseño de múltiples sellos; 5) Se proporcionan puntos de montaje adicionales para soportes. Para entornos de vibración de alta intensidad, se recomiendan materiales de Acero Dúplex 2205 o Inconel 625.
P2: ¿Los conectores de mamparo requieren un plan de mantenimiento especial?
R: Se recomienda implementar un plan de mantenimiento dedicado: 1) Verificar regularmente el estado del sellado (recomendado cada 6 meses); 2) Inspeccionar la corrosión en ambos lados del mamparo; 3) Para conectores de polímero, revisar el apriete después de 500 horas de operación; 4) Verificar la deformación por fluencia térmica en aplicaciones de alta temperatura; 5) Establecer un plan de mantenimiento predictivo basado en condiciones.
P3: ¿Cómo abordar problemas de aislamiento térmico y eléctrico en el conector de mamparo?
R: Para necesidades de aislamiento térmico y eléctrico: 1) Los conectores de polímero proporcionan aislamiento natural; 2) Los conectores metálicos pueden equiparse con kits de aislamiento; 3) Se pueden usar protectores térmicos para aplicaciones de alta temperatura; 4) Hay disponibles recubrimientos especiales o juntas aislantes para el aislamiento eléctrico; 5) Ofrecemos varias soluciones de aislamiento térmico y eléctrico.
P4: ¿Qué hay sobre la seguridad de los conectores de mamparo en entornos con riesgo de incendio?
R: Las medidas de seguridad incluyen: 1) Los conectores metálicos tienen resistencia al fuego inherente; 2) Disponibles diseños de sellado ignífugos; 3) Cumplimiento de certificaciones de seguridad contra incendios relevantes; 4) Los conectores de polímero están disponibles en versiones retardantes de llama; 5) Conformidad con estándares de prueba de fuego como API 607, ISO 10497. Se recomiendan conectores metálicos para aplicaciones críticas.
