Descripción General del Producto

El conector recto para tuberías industriales es un componente clave de conexión lineal que garantiza la transmisión segura y sin fugas de medios en entornos industriales complejos. Cubre seis materiales de alto rendimiento, incluido el acero inoxidable 316, admite múltiples métodos de conexión y cumple con estándares internacionales, proporcionando una solución de conexión integral para semiconductores, petróleo, productos químicos, farmacéuticos, alimentos y otras áreas.

Estructura del Producto y Ventajas

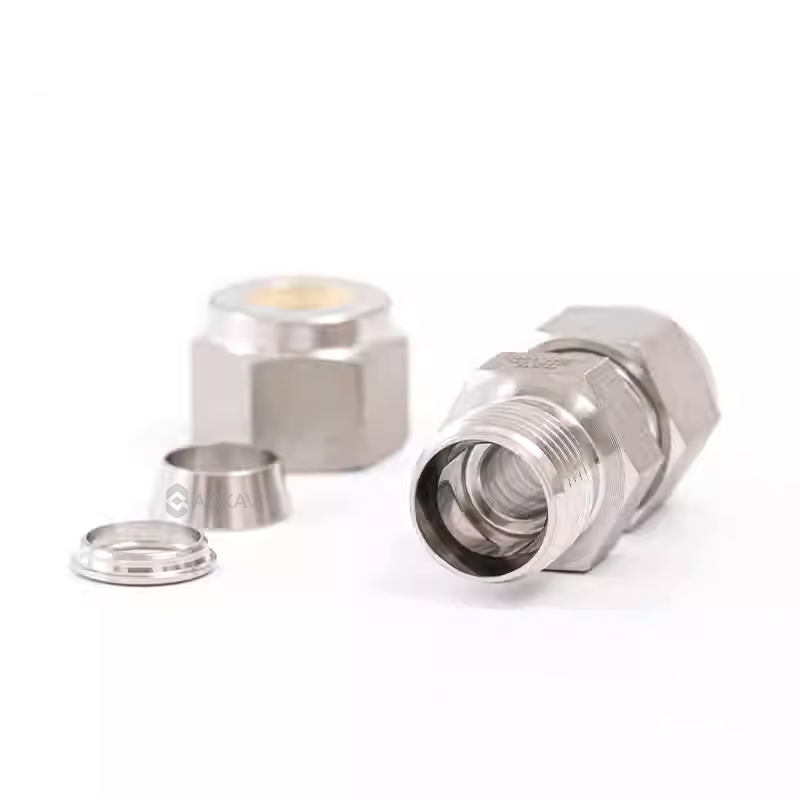

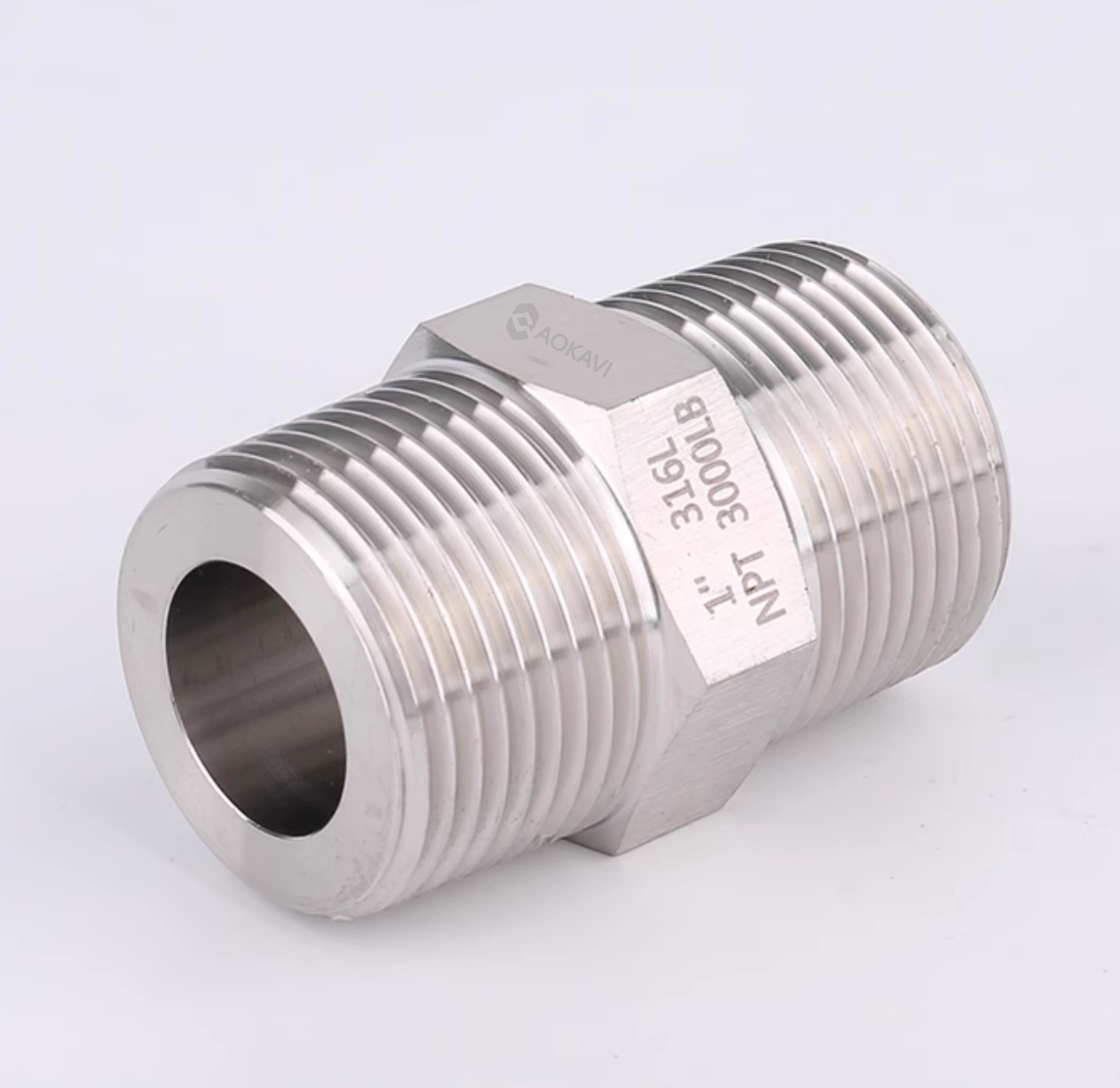

Conector Recto de Acero Inoxidable 316

Fabricado mediante proceso de forjado en frío de precisión, su estructura interna está optimizada con diseño hidrodinámico para reducir la caída de presión y la turbulencia. El diseño estándar hexagonal facilita la instalación con herramientas, cumpliendo con la ergonomía. La estructura de doble sellado garantiza la integridad de la estanqueidad en entornos con vibraciones y fluctuaciones de temperatura, con una presión de trabajo de hasta 6000 psig.

Conector Recto de Acero Inoxidable Dúplex 2205

Gracias a su única microestructura dúplex (aproximadamente 50% austenita y 50% ferrita), logra un equilibrio perfecto entre resistencia y corrosión. El diseño de pared reforzada tiene una capacidad de carga casi el doble que la del acero inoxidable 316. La geometría de la rosca, especialmente optimizada, proporciona un mejor rendimiento de acoplamiento y resistencia al aflojamiento por vibraciones.

Conector Recto de Inconel 625

Fabricado con aleación de níquel-cromo-molibdeno-niobio endurecida por solución sólida, posee una extraordinaria resistencia a altas temperaturas y oxidación. El interior del conector tiene un tratamiento de pulido espejo (Ra≤0.8μm), reduciendo la adhesión de partículas y la resistencia al flujo. El sistema de sellado mejorado, diseñado para entornos extremos, mantiene un rendimiento de sellado estable bajo condiciones de ciclado térmico.

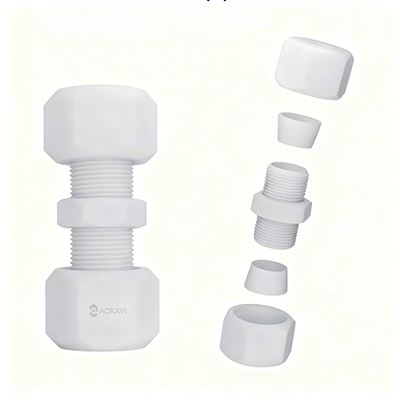

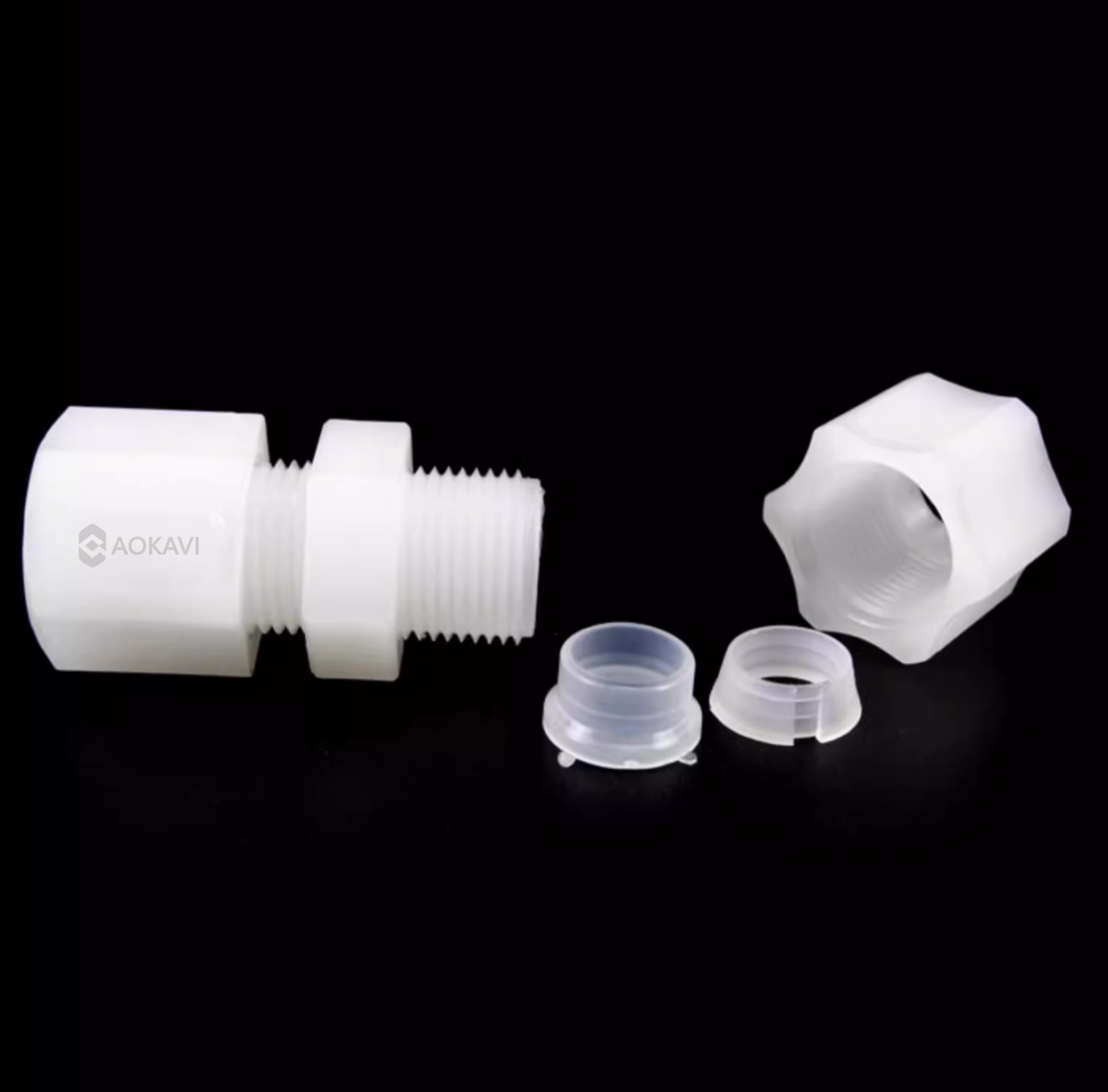

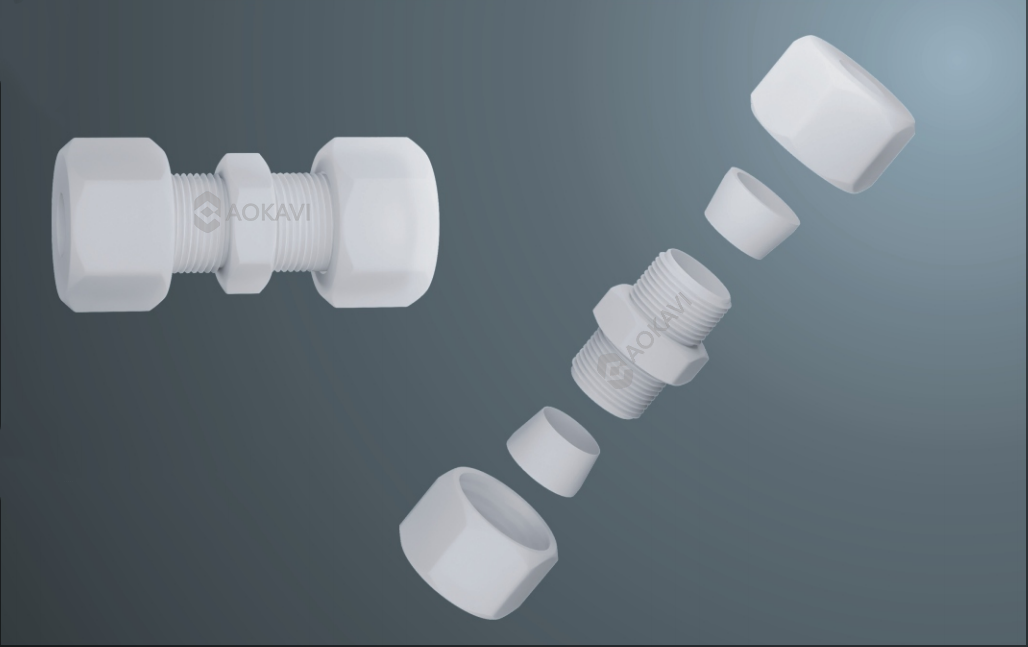

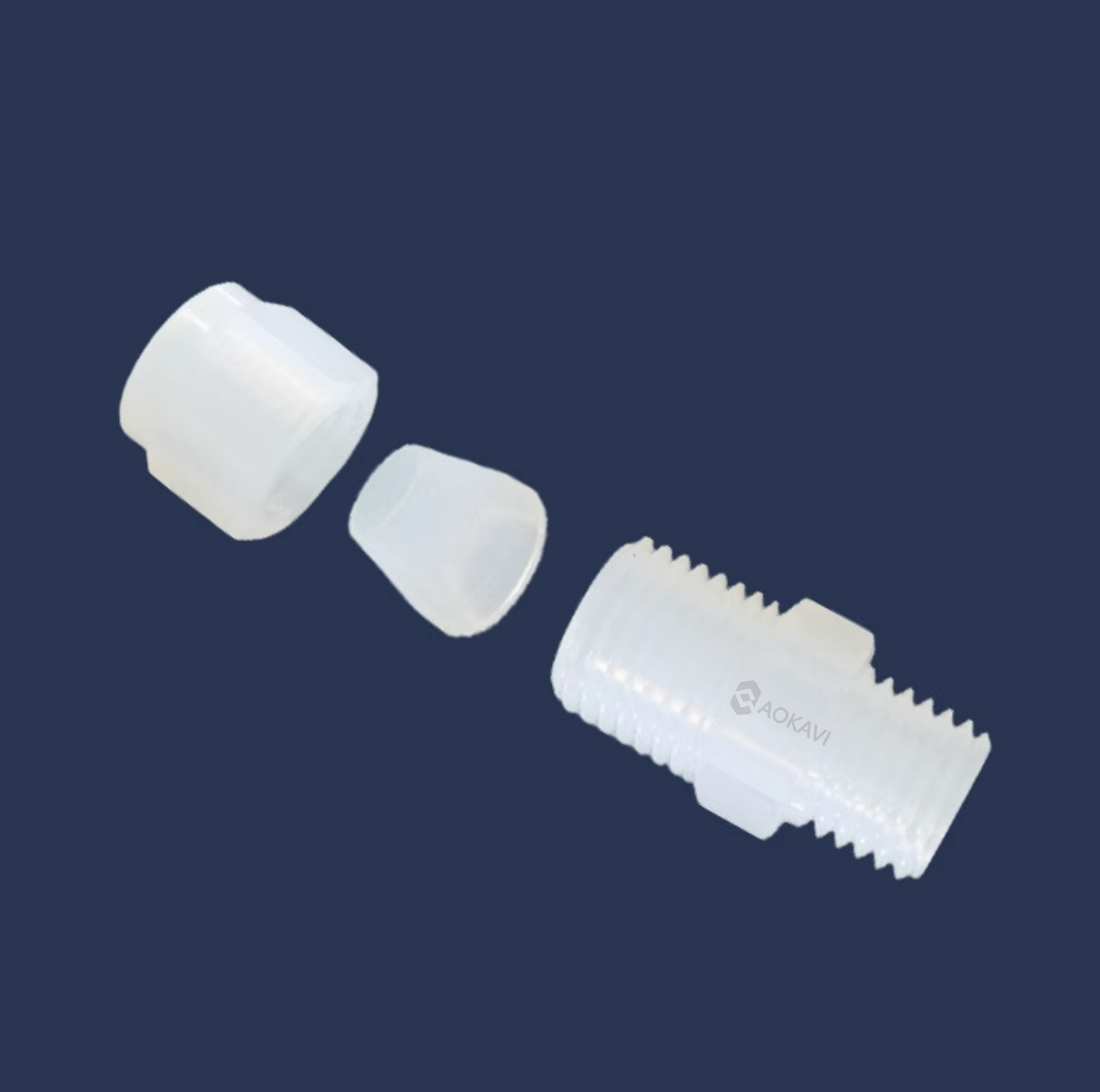

Conector Recto de Polímero (PTFE/PVDF/PFA)

Utiliza una estructura de sellado de compresión por anillo único, permitiendo una conexión confiable sin necesidad de herramientas especiales. Los conectores de PTFE tienen una excelente inercia química; los conectores de PVDF logran un equilibrio entre resistencia mecánica y rentabilidad; los conectores de PFA ofrecen una transparencia excepcional y características de ultra alta pureza, adecuados para necesidades de monitorización visual.

Tabla: Comparación de Estructura y Ventajas de Conectores Rectos por Material

Especificaciones Básicas

Tipos de Roscas y Rango de Tamaños

Los conectores rectos de cada material ofrecen opciones completas de roscas, satisfaciendo las necesidades de diferentes sistemas estándar globales:

Conector Recto de Acero Inoxidable 316:
Roscas NPT: 1/8" ~ 2" (Roscas cónicas para tubos estándar USA)
Roscas BSPP (G): 1/8" ~ 2" (Roscas paralelas para tubos estándar UK)
Roscas BSPT (R/Rp): 1/8" ~ 2" (Roscas cónicas para tubos estándar UK)
Roscas Métricas: M10×1 ~ M60×2
Cumple con: DIN 2353, ISO 8434-1, ASME B16.11

Conector Recto de Acero Dúplex 2205:
Roscas NPT: 1/8" ~ 1-1/2"
Roscas BSPP: 1/8" ~ 1-1/2"
Roscas Métricas: M10×1 ~ M48×2
Cumple con: DIN 2353, ISO 8434-1

Conector Recto de Inconel 625:
Roscas NPT: 1/8" ~ 1"
Roscas BSPT: 1/8" ~ 1"
Roscas Métricas: M10×1 ~ M30×1.5
Cumple con: ASME SB366, ASTM B444

Conector Recto de Polímero:
PTFE: Roscas G (1/8" ~ 1"), Roscas NPT (1/8" ~ 3/4")
PVDF: Roscas G (1/8" ~ 2"), Roscas BSPP (1/8" ~ 2")
PFA: Roscas G (1/8" ~ 1"), Conexión rápida (1/4" ~ 3/4")
Cumple con: DIN 11850, ISO 2852, Estándares SEMI

Tabla de Correspondencia entre Métodos de Conexión y Tamaños

Tabla: Métodos de Conexión y Tamaños de Conectores Rectos

Rendimiento Central

Propiedades Mecánicas y Resistencia a la Corrosión

Conector Recto de Acero Inoxidable 316: Resistencia a la tracción ≥515 MPa, Límite elástico ≥205 MPa, Alargamiento ≥40%. Muestra buena resistencia a la corrosión en la mayoría de los ambientes corrosivos, especialmente resistente a ácidos orgánicos, ácidos inorgánicos y soluciones alcalinas. Rango de temperatura de aplicación: -20°C ~ 400°C.

Conector Recto de Acero Dúplex 2205: Resistencia a la tracción 620-880 MPa, Límite elástico 450-600 MPa, Alargamiento ≥25%. Resistencia excepcional a la corrosión bajo tensión por cloruros, equivalente de resistencia a la picadura PREN≥35, significativamente mejor que el acero inoxidable 316 (PREN≈25).

Conector Recto de Inconel 625: Resistencia a la tracción ≥930 MPa, Límite elástico ≥460 MPa, Alargamiento ≥30%. Mantiene excelentes propiedades mecánicas a altas temperaturas, temperatura de oxidación hasta 980°C, resistente a varios medios reductores y oxidantes.

Conector Recto de Polímero:
PTFE: Resistencia a la tracción 28-35 MPa, Alargamiento a la rotura 300-500%, resiste casi todos los medios químicos.
PVDF: Resistencia a la tracción 45-55 MPa, Alargamiento a la rotura 50-250%, resiste la mayoría de ácidos, bases y solventes.
PFA: Resistencia a la tracción 28-32 MPa, Alargamiento a la rotura 300-500%, resistencia química comparable al PTFE.

Valores Nominales de Temperatura y Presión

Tabla: Valores Nominales de Temperatura y Presión para Conectores Rectos

Fluencia a Alta Temperatura

La fluencia a alta temperatura es un indicador clave de la capacidad de resistencia a la deformación del conector recto bajo alta temperatura y estrés continuo. El Conector Recto de Inconel 625 tiene un rendimiento excepcional en este aspecto. Su aleación de níquel-cromo endurecida por solución sólida, que contiene niobio y molibdeno, mantiene una excelente resistencia a la fluencia incluso a 700°C. Bajo condiciones de 980°C y una tensión de 10 MPa, la resistencia a la rotura por fluencia después de 10,000 horas aún supera los 50 MPa, adecuado para servicio prolongado a alta temperatura.

El Conector Recto de Acero Inoxidable 316 muestra una resistencia a la fluencia aceptable por debajo de 400°C, pero su resistencia disminuye significativamente a temperaturas más altas. A 600°C y una tensión de 30 MPa, la deformación por fluencia en 1,000 horas es de aproximadamente 0.5%, no se recomienda su uso prolongado por encima de 500°C.

El Conector Recto de Acero Dúplex 2205 tiene una mejor resistencia a la fluencia que el acero inoxidable 316 por debajo de 300°C, su estructura dúplex proporciona una mejor estabilidad a alta temperatura. Sin embargo, durante el uso prolongado por encima de 300°C, la fase ferrítica puede sufrir fragilización a 475°C, lo que limita su aplicación a alta temperatura.

Las características de fluencia de los Conectores Rectos de Polímero son fundamentalmente diferentes a las de los metales: el PTFE presenta un fenómeno de flujo en frío significativo incluso a temperatura ambiente, con una pobre resistencia a la fluencia; el PVDF tiene una mejor resistencia a la fluencia que el PTFE, pero aún puede deformarse bajo alta tensión y temperatura; el PFA tiene la mejor resistencia a la fluencia entre los plásticos fluorados, la temperatura de uso a corto plazo puede alcanzar 190°C, pero para uso prolongado se recomienda no superar los 150°C.

Características del Material

Análisis de Composición Química

Acero Inoxidable 316: Cr 16-18%, Ni 10-14%, Mo 2-3%, C≤0.03%, Balance Fe. El contenido de molibdeno mejora la resistencia a la picadura y corrosión por hendidura, el bajo contenido de carbono mejora la resistencia a la corrosión intergranular.

Acero Inoxidable Dúplex 2205: Cr 22-23%, Ni 4.5-6.5%, Mo 2.5-3.5%, N 0.08-0.2%, C≤0.03%, Balance Fe. La aleación con nitrógeno aumenta la resistencia y la resistencia a la corrosión, la estructura dúplex proporciona una excelente resistencia a la corrosión bajo tensión.

Inconel 625: Ni≥58%, Cr 20-23%, Mo 8-10%, Nb 3.15-4.15%, Fe≤5%, C≤0.01%. El alto contenido de níquel asegura una excelente resistencia a la corrosión, el niobio y el molibdeno forman fases de refuerzo, mejorando la resistencia a alta temperatura.

Materiales Poliméricos:
PTFE: Polímero de cadena de carbono completamente fluorado, contenido de flúor 76%.
PVDF: Polímero parcialmente fluorado, contenido de flúor 59%.
PFA: Perfluoroalcoxi-alcano, contenido de flúor 76%.

Comparación de Características Físicas

Tabla: Características Físicas de los Materiales del Conector Recto

Escenarios de Aplicación

Conector Recto de Acero Inoxidable 316

Ampliamente utilizado en campos industriales generales, incluyendo equipos de procesos químicos, sistemas de tratamiento de agua, equipos de energía eléctrica y sistemas generales de transporte de fluidos. Especialmente adecuado para ambientes moderadamente corrosivos, como sistemas de agua de refrigeración, tuberías de aire comprimido, sistemas hidráulicos y procesamiento de ácidos no oxidantes. En la industria de alimentos y bebidas se utiliza en sistemas CIP/SIP, rango típico de trabajo -20°C a 400°C.

Conector Recto de Acero Dúplex 2205

Diseñado específicamente para ambientes con alto contenido de cloruros, es la primera opción para plataformas petroleras mar adentro, plantas de desalinización de agua de mar, sistemas de desulfuración de gases de combustión. En la industria de procesamiento químico para manejar medios que contienen cloro, agentes blanqueadores y ácidos orgánicos, y en las secciones de cocción y blanqueo de la industria papelera. Especialmente adecuado para situaciones que requieren simultáneamente alta resistencia y excelente resistencia a la corrosión, reemplazando al acero inoxidable 316 para proporcionar una mayor vida útil.

Conector Recto de Inconel 625

Utilizado en aplicaciones de entornos extremos: sistemas de combustible y hidráulicos de motores aeroespaciales, equipos de aguas profundas en ingeniería marina, circuitos de alta temperatura y alta presión en sistemas de energía nuclear. En procesamiento químico para manejar ácido sulfúrico caliente y concentrado, mezclas de ácidos y soluciones de cloruros, y en sistemas de control de contaminación para tratar gases y líquidos residuales. Adecuado para condiciones de trabajo severas con ciclado de temperatura intenso y frecuentes choques térmicos.

Conector Recto de Polímero

Conector PTFE: Sistemas de transporte de ácidos y bases fuertes (ácido sulfúrico, clorhídrico, fluorhídrico), distribución de productos químicos de alta pureza, procesos de grabado húmedo en semiconductores.
Conector PVDF: Sistemas de agua ultrapura, transporte de productos químicos en la industria fotovoltaica, sistemas de agua de refrigeración en centrales nucleares, distribución de agua purificada en la industria farmacéutica.
Conector PFA: Distribución de productos químicos de ultra alta pureza en semiconductores, sistemas de agua para inyectables en la industria farmacéutica, conexiones para instrumentos de análisis de laboratorio, transporte visual de medios corrosivos.

Factores Clave para la Selección de Modelos

Propiedades químicas del medio: pH, naturaleza oxidante/reductora, contenido de iones cloruro, riesgo de corrosión por hendidura.
Rango de temperatura y presión: Temperatura de trabajo, rango de fluctuación de presión, existencia de ciclos térmicos.
Requisitos de pureza: Nivel de control de partículas, cantidad de lixiviación iónica, requisitos de rugosidad superficial.
Demandas mecánicas: Condiciones de vibración, tensión mecánica, facilidad de instalación y mantenimiento.
Requisitos de cumplimiento: Certificaciones específicas de la industria, cumplimiento de estándares, requisitos de trazabilidad.
Economía: Inversión inicial, costo del ciclo de vida, frecuencia de mantenimiento y reemplazo.

Guía Rápida para la Selección de Modelos

Tabla: Guía Rápida para la Selección de Materiales del Conector Recto

Recomendaciones para Condiciones Especiales

Condiciones de ciclado térmico: Priorizar conectores metálicos con coeficiente de expansión térmica compatible (Inconel 625 es el mejor).
Ambientes con vibraciones: Elegir conectores metálicos con ferula y dispositivo de bloqueo, evitar conectores de polímero.
Aplicaciones alimentarias/farmacéuticas: Elegir conectores de acero inoxidable 316 o PFA con rugosidad superficial Ra≤0.38μm.
Ambientes externos corrosivos: El acero dúplex 2205 ofrece el mejor rendimiento contra la corrosión atmosférica.
Áreas con riesgo de incendio: Elegir conectores metálicos, los conectores de polímero no son resistentes al fuego.

Preguntas Frecuentes (FAQ)

P1: ¿Qué conector recto es más adecuado para aplicaciones en agua de mar, el de acero inoxidable 316 o el de acero dúplex 2205?
R: El acero dúplex 2205 es significativamente más adecuado para aplicaciones en agua de mar. Su equivalente de resistencia a la picadura PREN≥35 es muy superior al PREN≈25 del acero inoxidable 316, y tiene una excelente resistencia a la corrosión bajo tensión por cloruros. En condiciones de inmersión total en agua de mar, la vida útil del acero dúplex 2205 puede ser de 3 a 5 veces mayor que la del acero inoxidable 316.

P2: ¿Puede usarse el conector recto de Inconel 625 en sistemas de vapor a alta temperatura?
R: Sí. El Inconel 625 mantiene excelentes propiedades mecánicas y capacidad de oxidación a altas temperaturas, es adecuado para sistemas de vapor de hasta 980°C. Sin embargo, su coeficiente de expansión térmica es significativamente diferente al de las tuberías de acero al carbono, requiriendo un diseño adecuado de dispositivos de compensación de expansión.

P3: Entre los conectores rectos de polímero, PTFE, PVDF y PFA, ¿cuáles son las diferencias en resistencia química?
R: El PTFE tiene la resistencia química más completa, resiste casi todos los productos químicos; el PFA tiene una resistencia química comparable al PTFE pero mejores propiedades mecánicas; el PVDF tiene una resistencia química ligeramente inferior, pero aún buena resistencia a halógenos y oxidantes. El PVDF no resiste bases fuertes y ciertos solventes polares, se debe tener precaución al seleccionar.

P4: ¿Qué tan adecuados son los conectores rectos para sistemas de vacío?
R: Todos los materiales de los conectores rectos son aptos para sistemas de vacío, pero se debe prestar atención a: los conectores metálicos deben asegurar que la superficie de sellado esté en buen estado; los conectores de polímero deben considerar sus características de desgasificación, el PFA tiene la tasa más baja de desgasificación; los sistemas de ultra alto vacío deben elegir conectores específicamente diseñados con sellos metálicos.
